Kompakt ringradiator med lav resonans

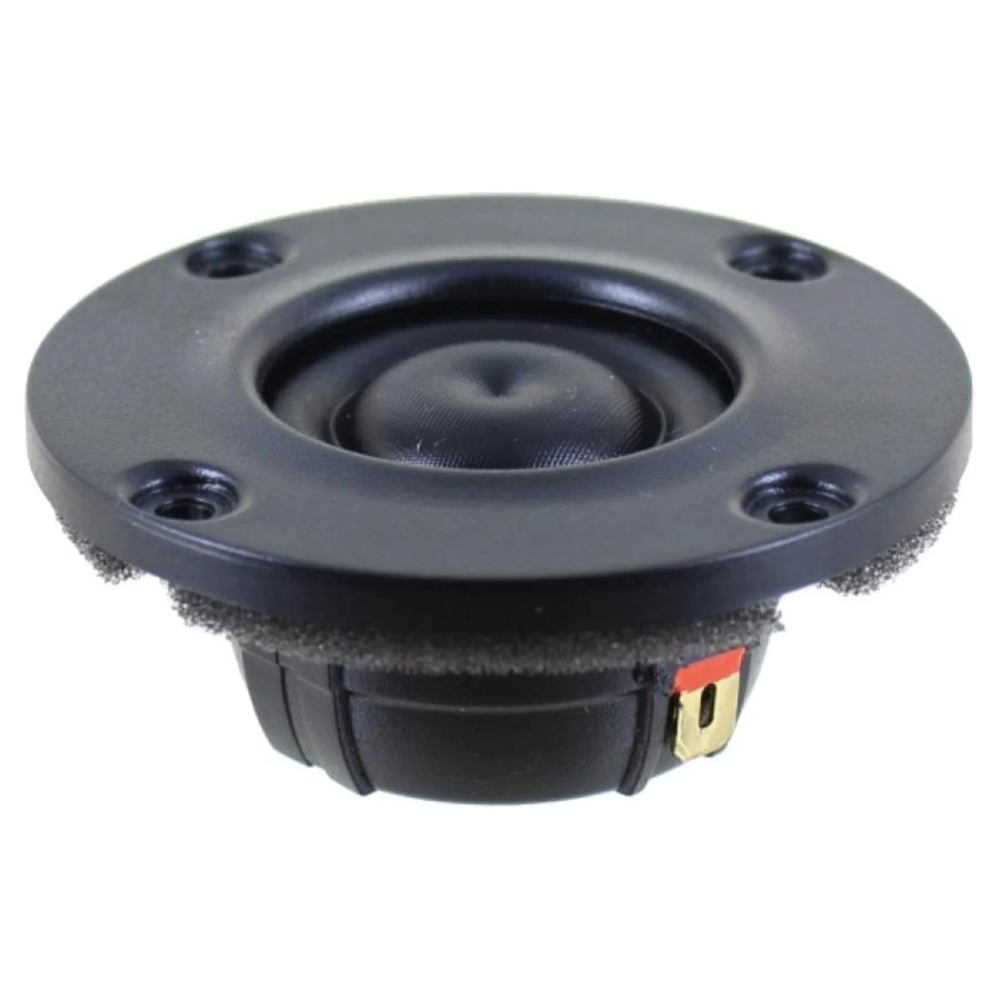

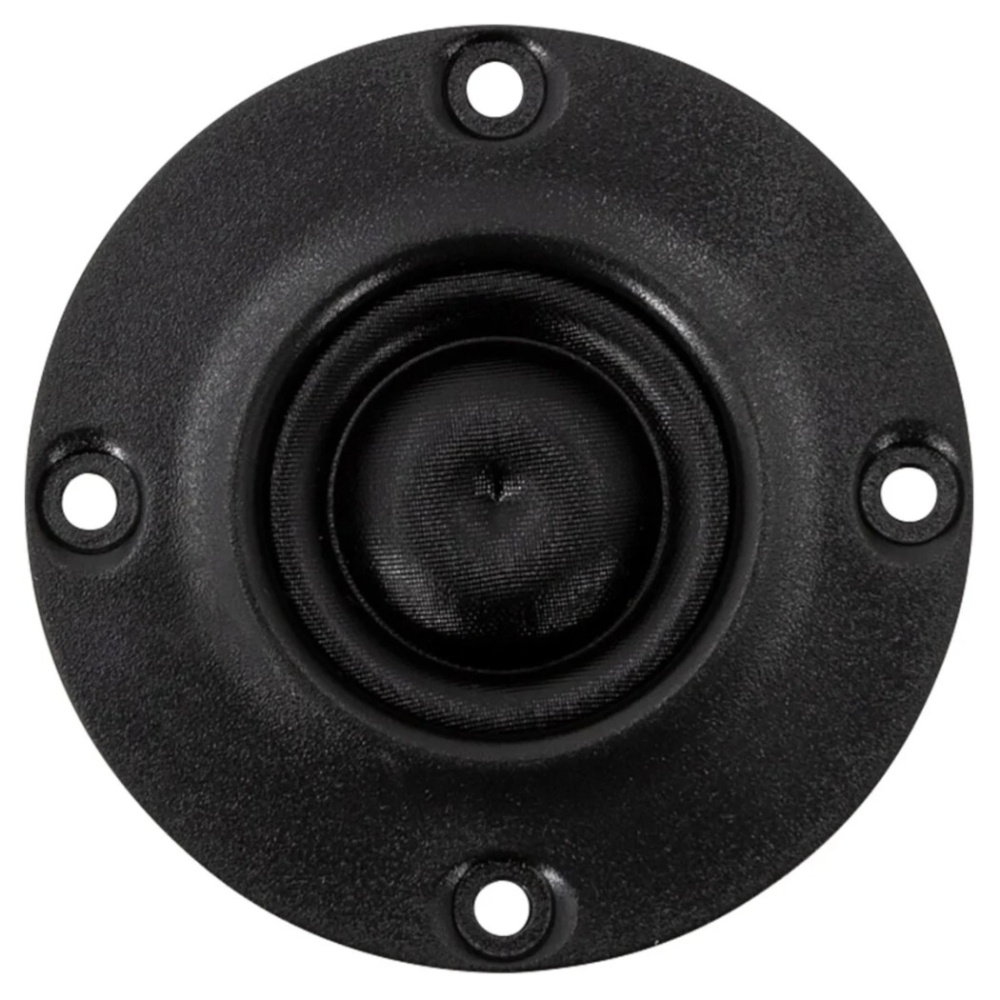

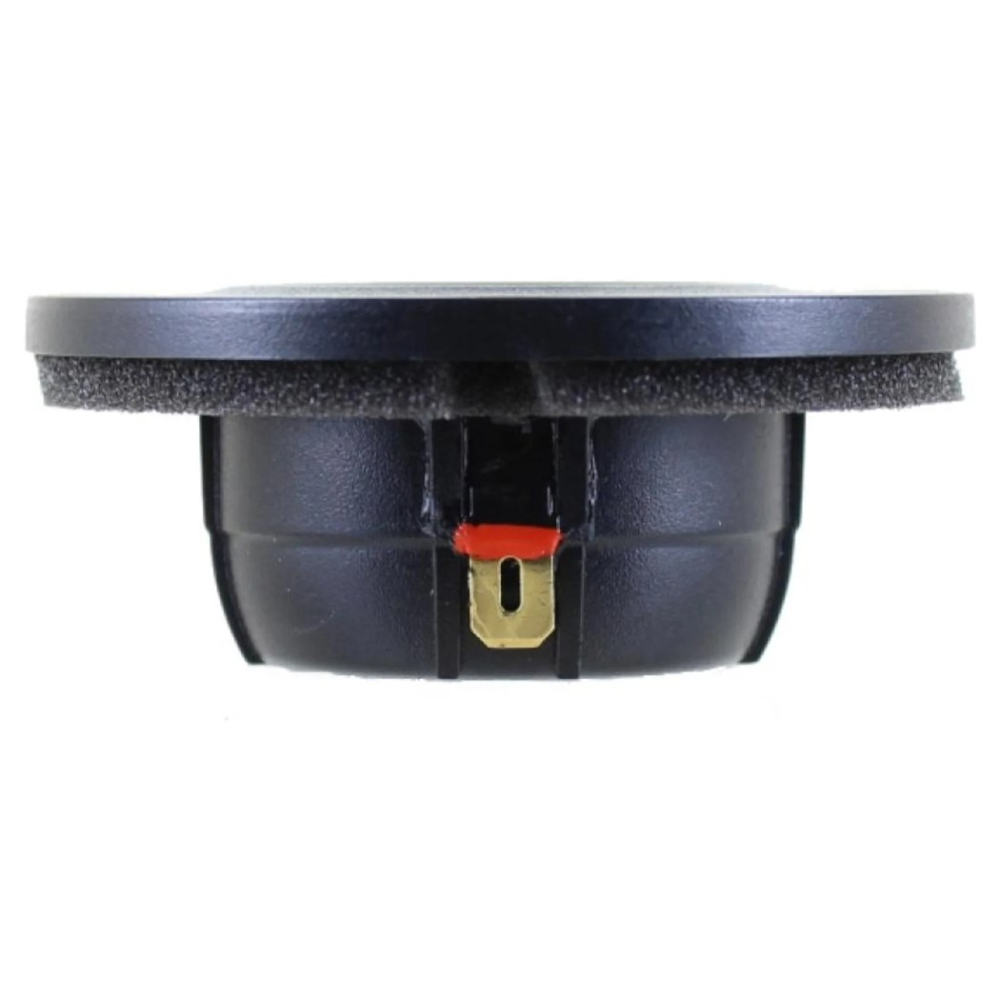

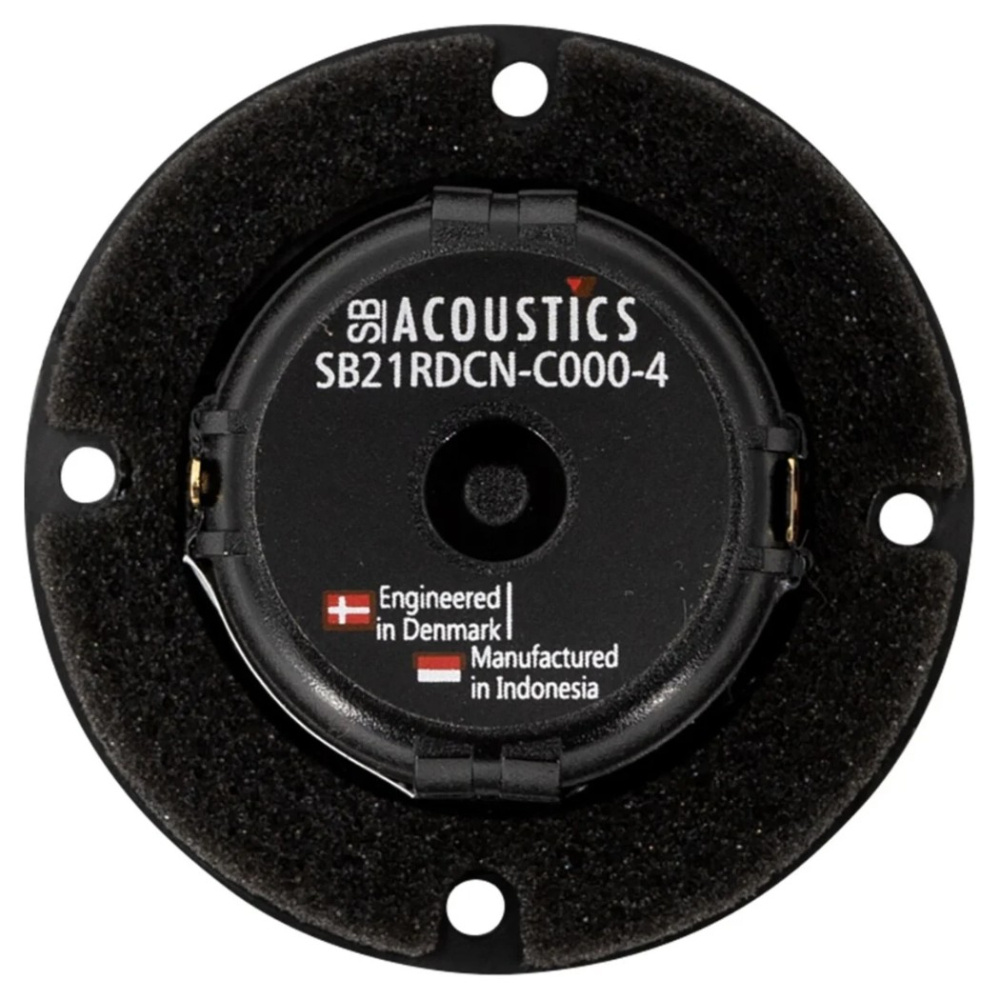

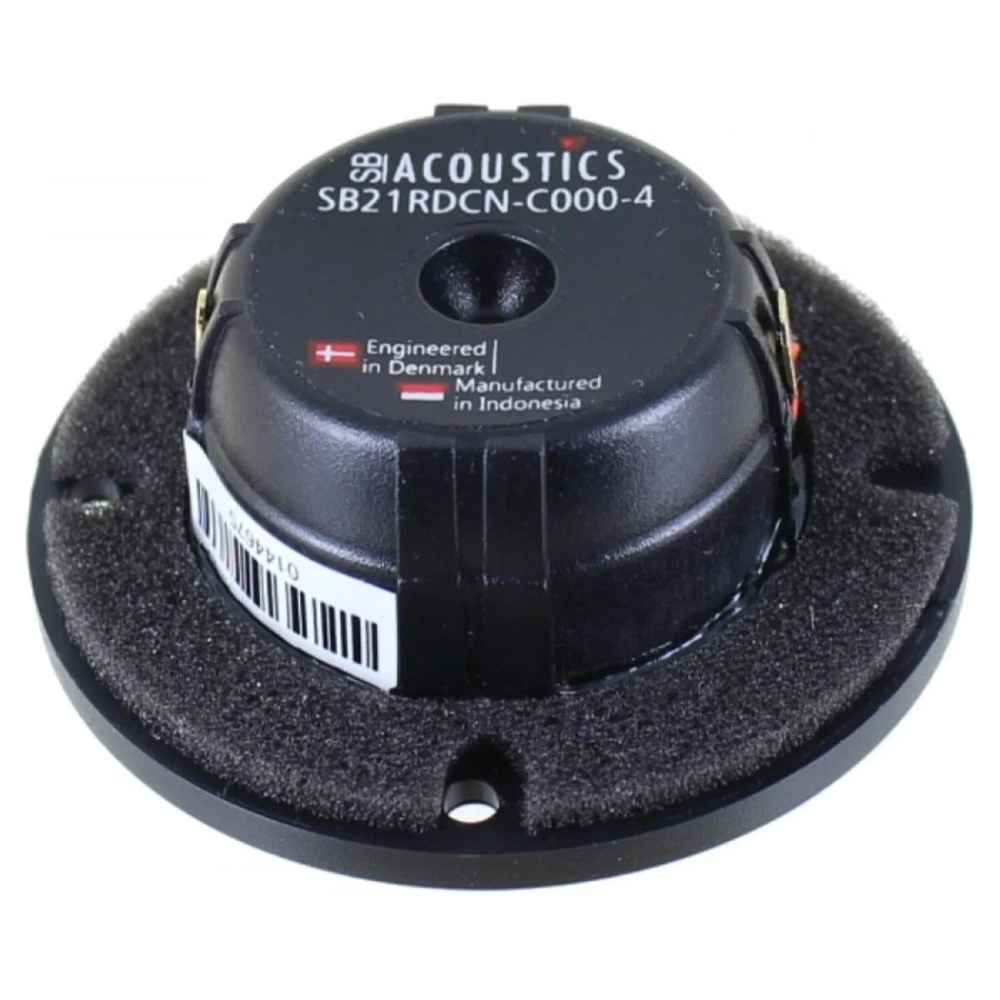

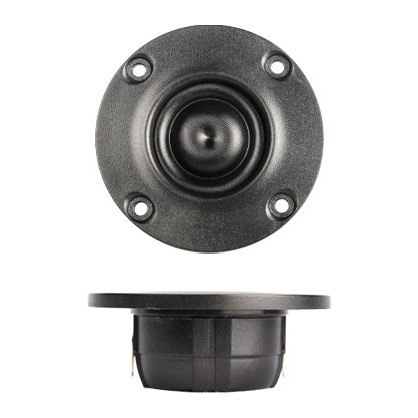

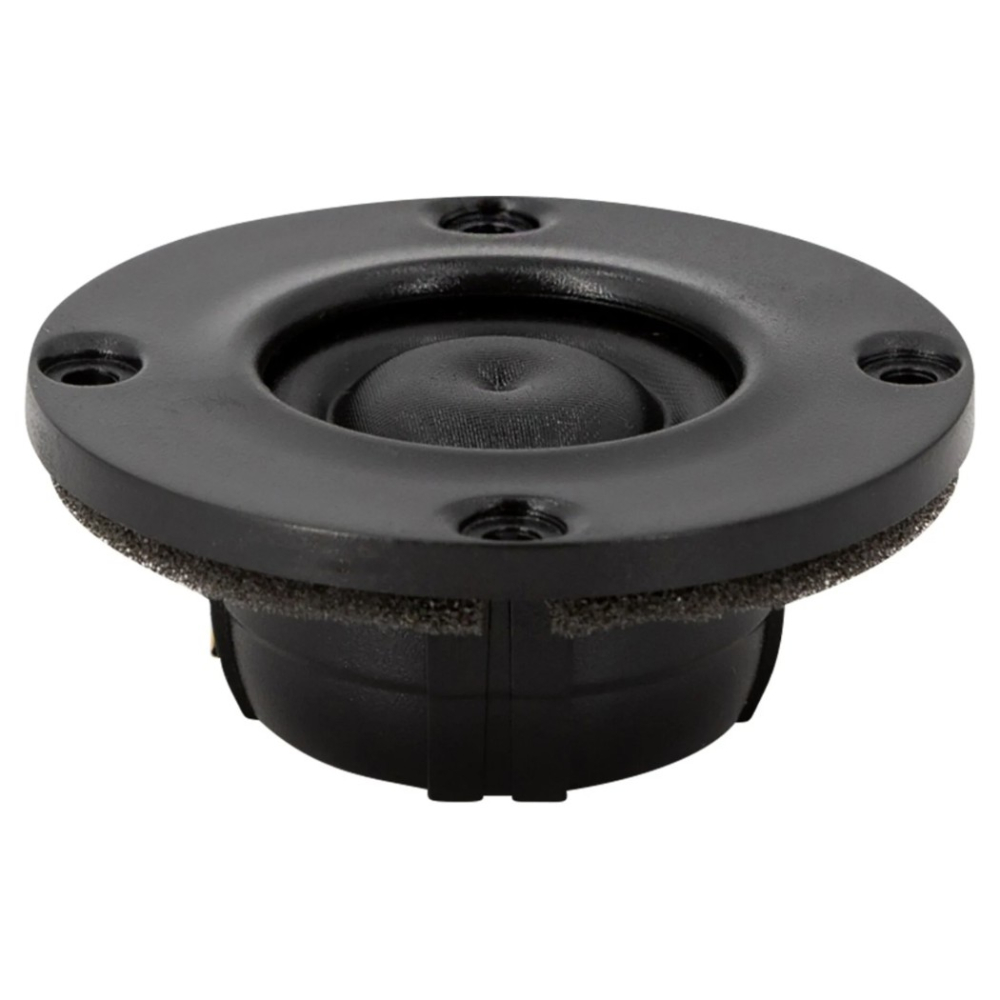

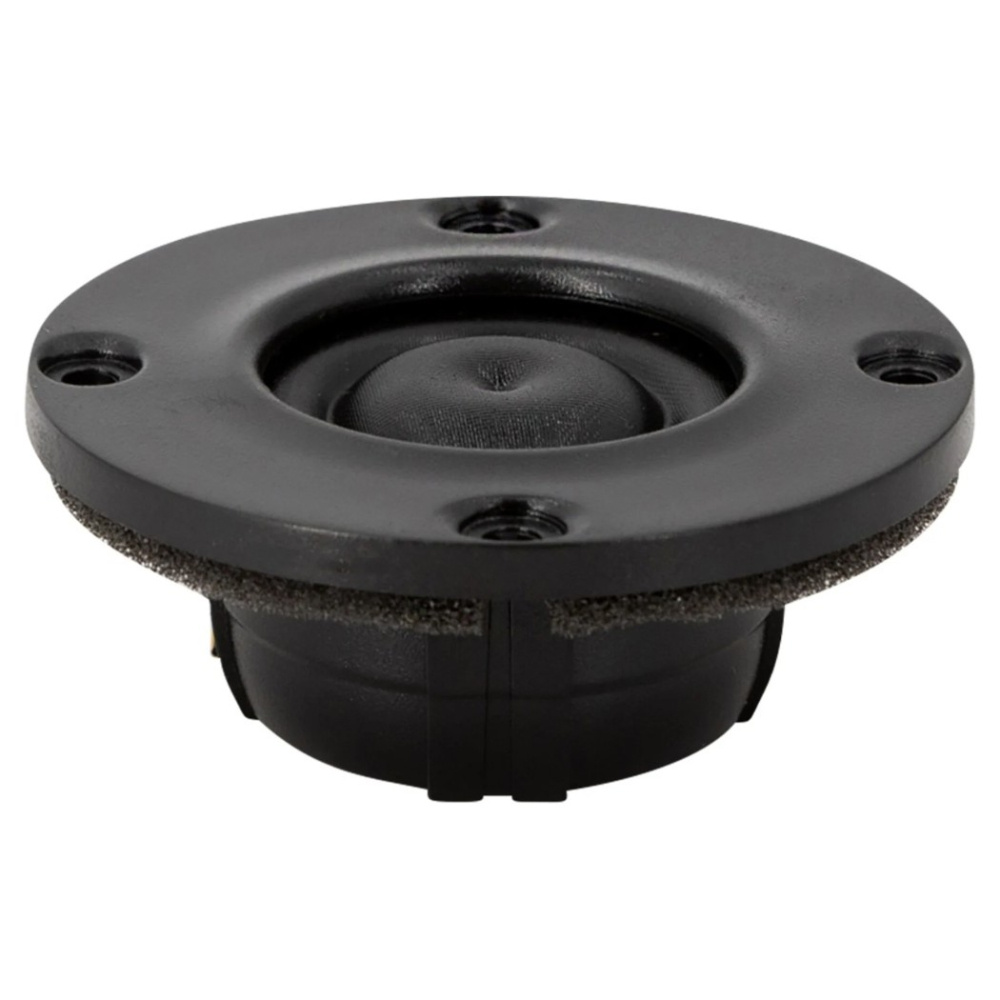

SB Acoustics SB21RDCN-C000-4 er en kompakt ringradiator-diskant for høyttalerbygg der lav forvrengning, lav bevegelig masse og utstrakt gjengivelse i det øvre området er viktig. Konstruksjonen kombinerer en resonanskontrollert membran med neodymmotor, kobberkappe og dempet bakkammer. Resultatet er en diskant med 850 Hz resonansfrekvens, 89.5 dB følsomhet og en respons som strekker seg godt over 20 kHz.

• 4 ohm nominell impedans
• Ringradiatorkonstruksjon med lav resonansfrekvens
• 89.5 dB følsomhet ved 2.83 V/1 m
• 40 W effekttålighet i henhold til IEC 268-5
• Neodymmotor med kobberkappe for lav induktans
• CCAW-talespole for lav bevegelig masse
• Dempet bakkammer for kontrollert gjengivelse

Kontrollert membran

Ringradiatormembranen er utformet for å holde oppbrytninger og resonanser i det øvre frekvensområdet nede. Sammen med den lave bevegelige massen på 0.25 g gir det gode forutsetninger for rask og detaljert gjengivelse. Talespolen er viklet med CCAW-ledere, mens sølvledere brukes for lang levetid og stabil elektrisk kontakt.

Motor og bakkammer

Den kompakte neodymmotoren bruker en kobberkappe som reduserer talespolens induktans og hjelper til med å begrense fasevridningen ved høyere frekvenser. Et ikke-resonerende bakkammer med optimalisert demping bidrar samtidig til den lave frie resonansfrekvensen på 850 Hz. Den angitte effekttåligheten på 40 W er målt i henhold til IEC 268-5 med et Butterworth-høypass ved 2600 Hz og 12 dB/oktav.

Parametere

DC-resistans, Re: 3.1 ohm

Talespoleinduktans, Le: 0.04 mH

Effektiv membranflate, Sd: 4.6 cm²

Bevegelig masse inkludert luft, Mms: 0.25 g

Fri resonansfrekvens, Fs: 850 Hz

Mekanisk Q-faktor, Qms: 2.71

Elektrisk Q-faktor, Qes: 2.45

Total Q-faktor, Qts: 1.28

Kraftfaktor, Bl: 1.3 Tm

Spesifikasjoner

Nominell impedans: 4 ohm

Følsomhet: 89.5 dB, 2.83 V/1 m

Effekttålighet: 40 W i henhold til IEC 268-5

Talespolediameter: 20.4 mm

Lineær slaglengde: 0.5 mm p-p

Magnetisk flukstetthet: 0.9 T

Magnetvekt: 0.01 kg

Nettovekt: 0.06 kg
