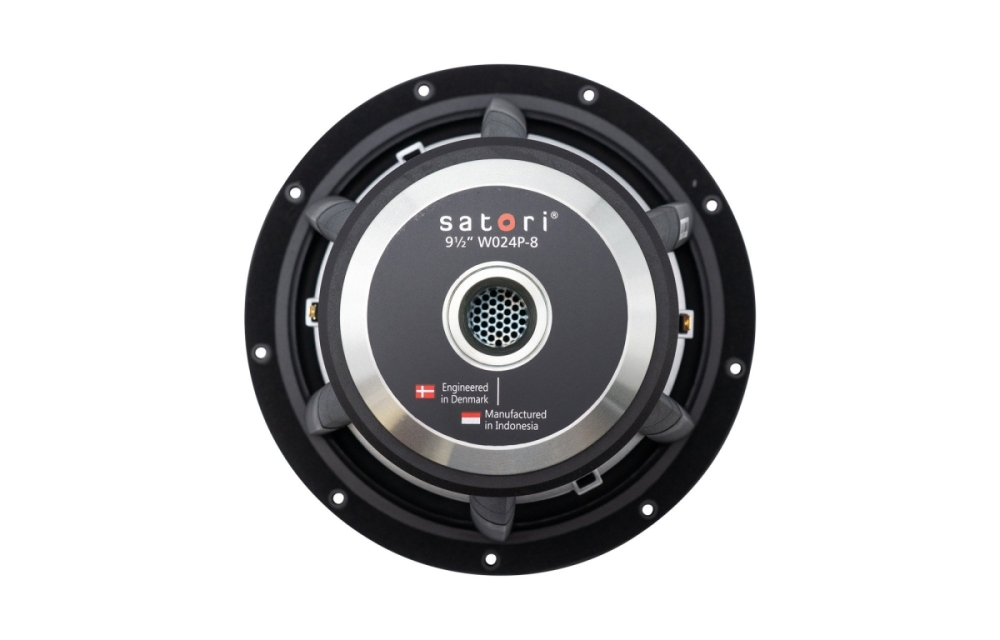

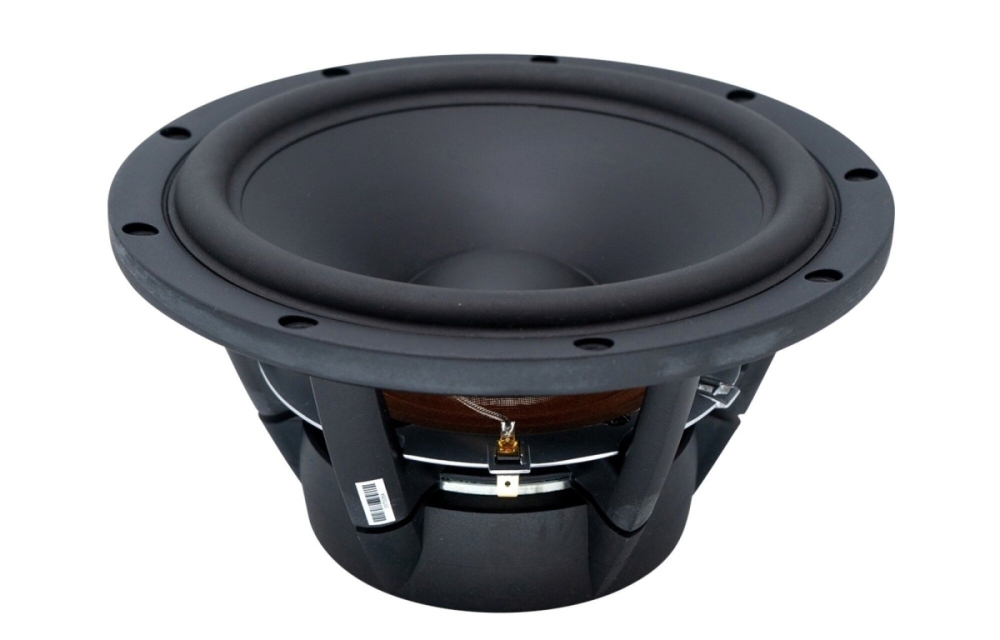

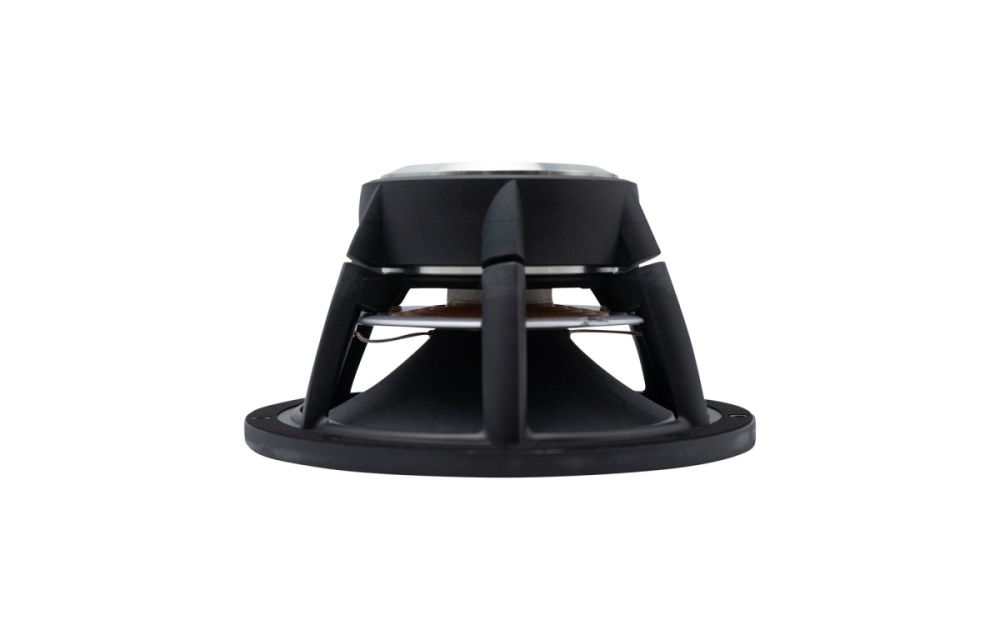

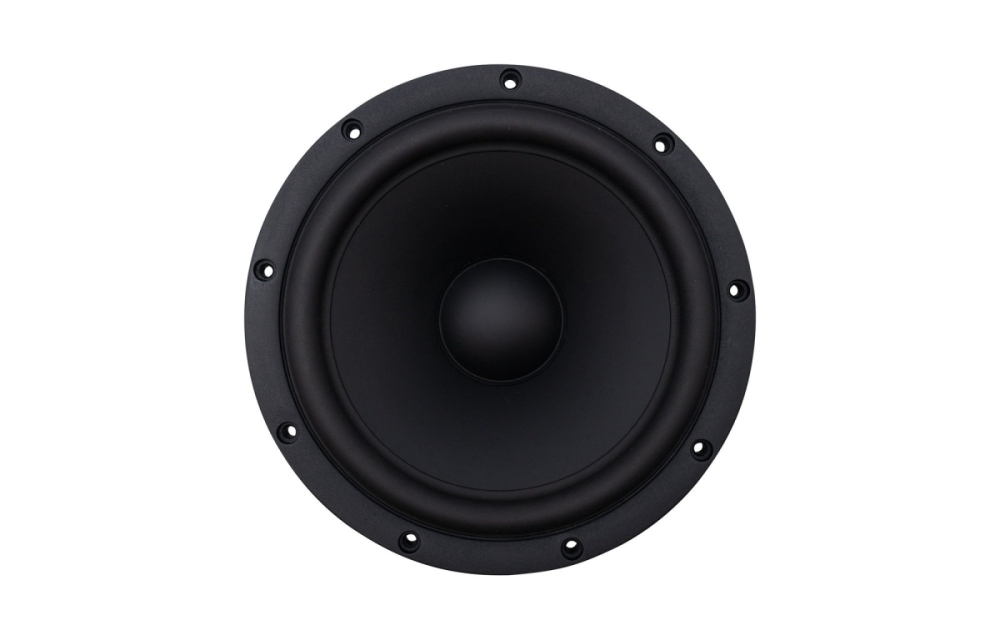

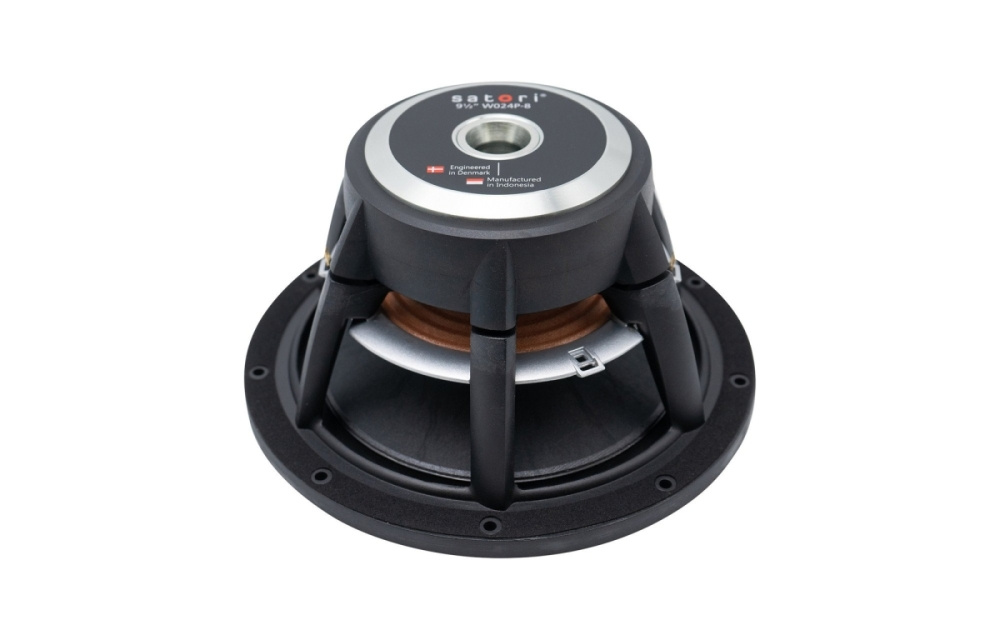

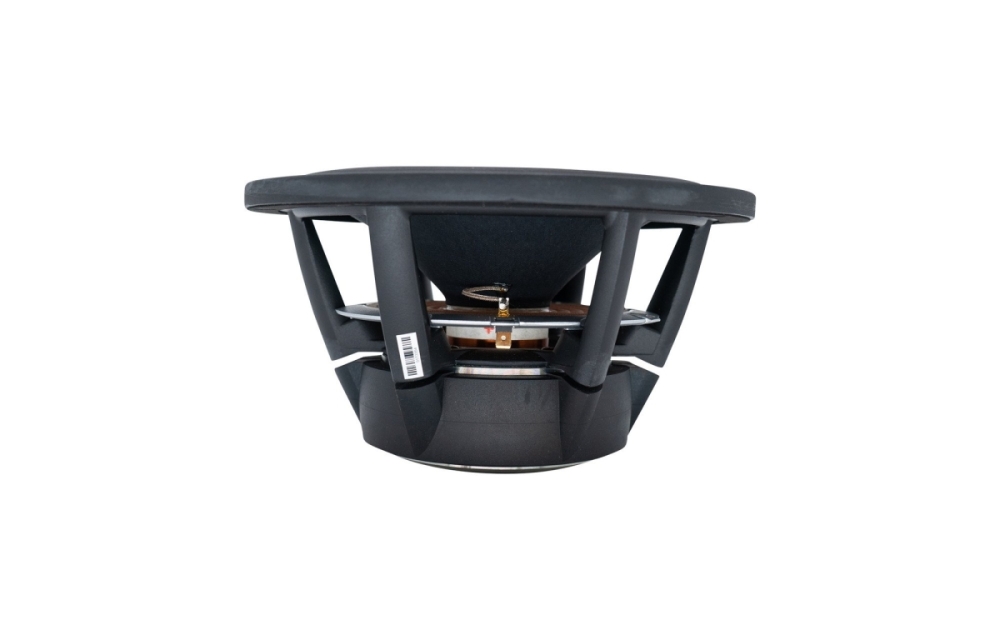

SB Acoustics Satori WO24P-8 er et 9,5-tommers basselement med internprodusert papyruskone som gir lav masse og høy stivhet for renere bassgjengivelse med lav forvrengning. Elementet har et stort, optimalisert motorsystem og et ventilert aluminiumchassis som reduserer kompresjon og gir rask transientrespons. Den lineære og symmetriske opphenningen bidrar til god dynamikk, noe som gjør det til et utmerket valg for avanserte bass- og mellomtone-løsninger.

• Elementstørrelse: 9,5 tommer (242 mm ytterdiameter)
• Impedans: 8 Ω
• Følsomhet: 88 dB (2,83 V / 1 m)
• Effekttoleranse: 90 W (IEC 268-5)
• Fri luftresonans (Fs): 24,5 Hz
• Talespolediameter: 49,5 mm
• Innbyggingsdiameter: 209,3 mm
• Monteringsdybde: 116,4 mm
• Membranareal (Sd): 255 cm²

Konstruksjon og lydytelse

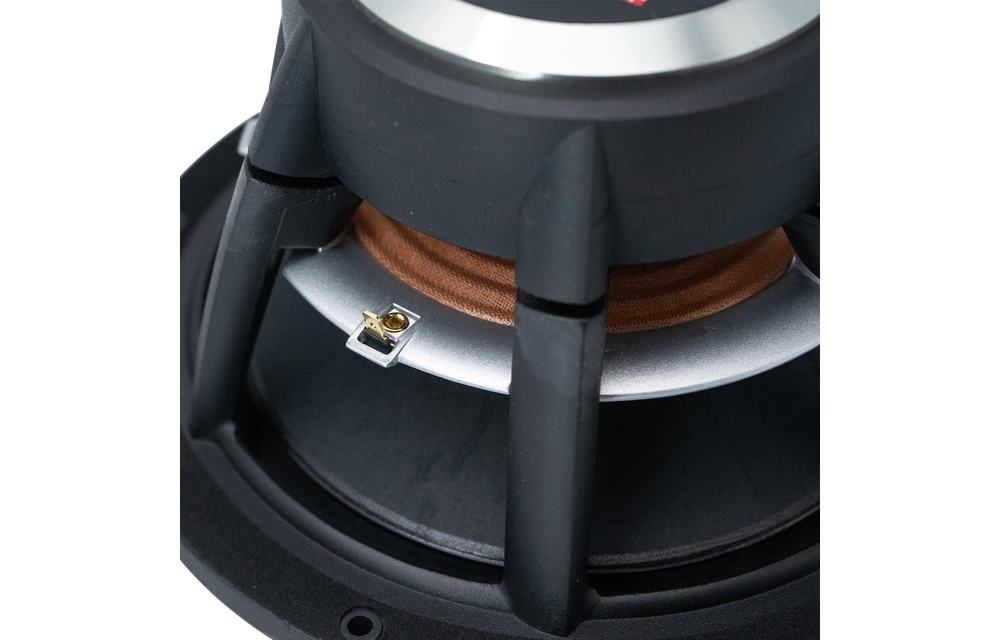

Den harde papyruskonen (Egyptian Papyrus™) er produsert internt og kombinerer lav vekt med høy stivhet, noe som gir en ren stempelkraft og reduserer forvrengning. Motorsystemet med undercut-polstykke og doble kortslutningsringer holder induktansen lav og sikrer stabil ytelse ved høye belastninger. Det ventilerte aluminiumchassiset reduserer luftkompresjon og bidrar til bedre kjøling, noe som gir forbedret dynamikk og rask transientrespons.

Montering og kompatibilitet
Elementet har en ytterdiameter på 242 mm og passer i en innbygging på 209,3 mm med ni monteringshull i 40°-trinn. Monteringsdybden på 116,4 mm krever god plass i kabinettet. Den optimaliserte pakningen og skruehullsutformingen reduserer overføring av vibrasjoner til kabinettet, noe som bidrar til renere bassgjengivelse. Dette gjør Satori WO24P-8 enkelt å integrere i avanserte høyttalerbygg med fokus på høy lydkvalitet.

Spesifikasjoner
Nominell impedans: 8 Ω
DC-motstand (Re): 5,8 Ω
Talespoleinduktans (Le): 0,56 mH
Effektivt membranareal (Sd): 255 cm²
Talespolediameter: 49,5 mm
Talespolehøyde: 23 mm
Luftgapshøyde: 6 mm
Lineært slag (p-p): 17 mm
Magnetisk flukstetthet: 1,1 T
Magnetvekt: 1,36 kg
Netto vekt: 3,7 kg
Fri luftresonans (Fs): 24,5 Hz
Følsomhet (2,83 V / 1 m): 88 dB
Mekanisk Q-faktor (Qms): 5,7
Elektrisk Q-faktor (Qes): 0,41
Total Q-faktor (Qts): 0,38
Bevegelig masse inkl. luft (Mms): 44,5 g
Kraftfaktor (Bl): 9,9 Tm
Ekvivalent volum (Vas): 87,5 liter
Ettergivlighet (Cms): 0,95 mm/N
Mekanisk tap (Rms): 1,2 kg/s
Effekttoleranse: 90 W (IEC 268-5)

Mål og montering
Ytterdiameter: Ø242,0 mm (−0,5 / +0,0 mm)
Innbyggingsdiameter (cutout): Ø209,3 mm
Bolt sirkeldiameter (PCD): Ø226,5 mm
Skruehull: 9 × Ø5,3 mm (forsenket Ø10,5 mm), 9× i 40°-trinn
Fronttykkelse: 10,5 mm
Monteringsdybde bak front: 116,4 mm
