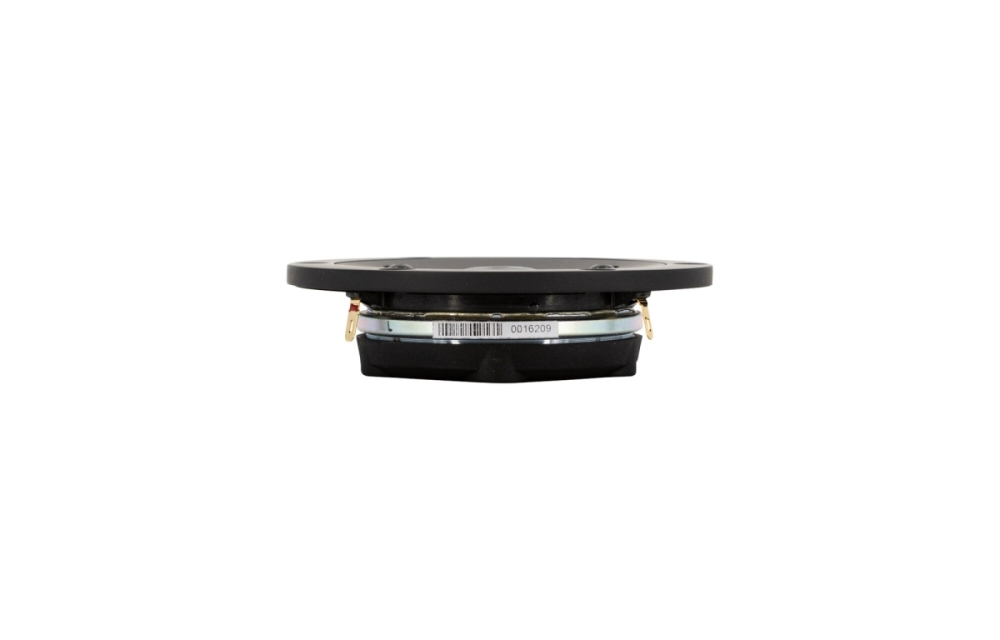

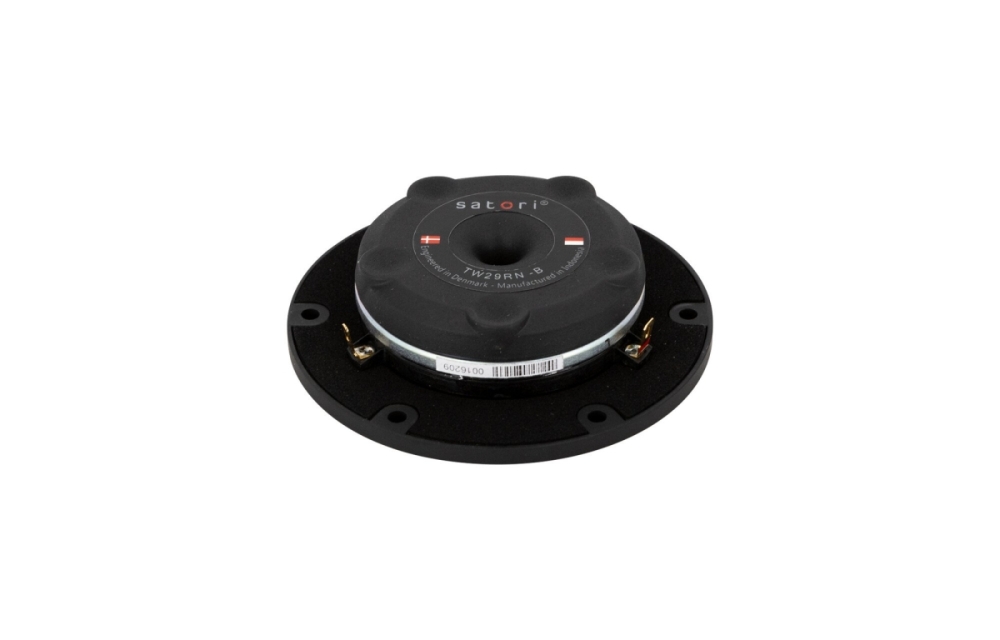

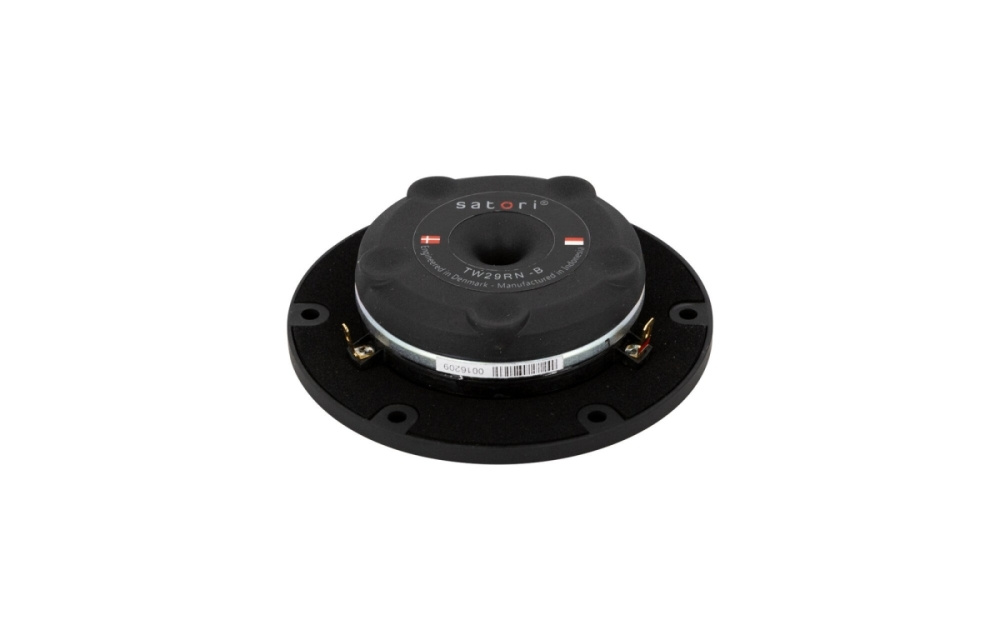

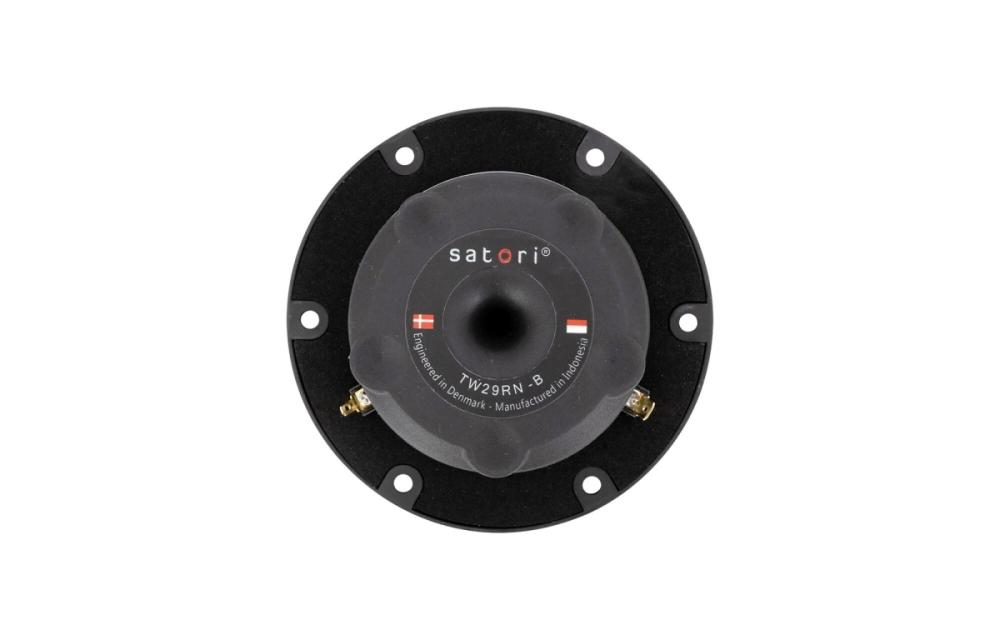

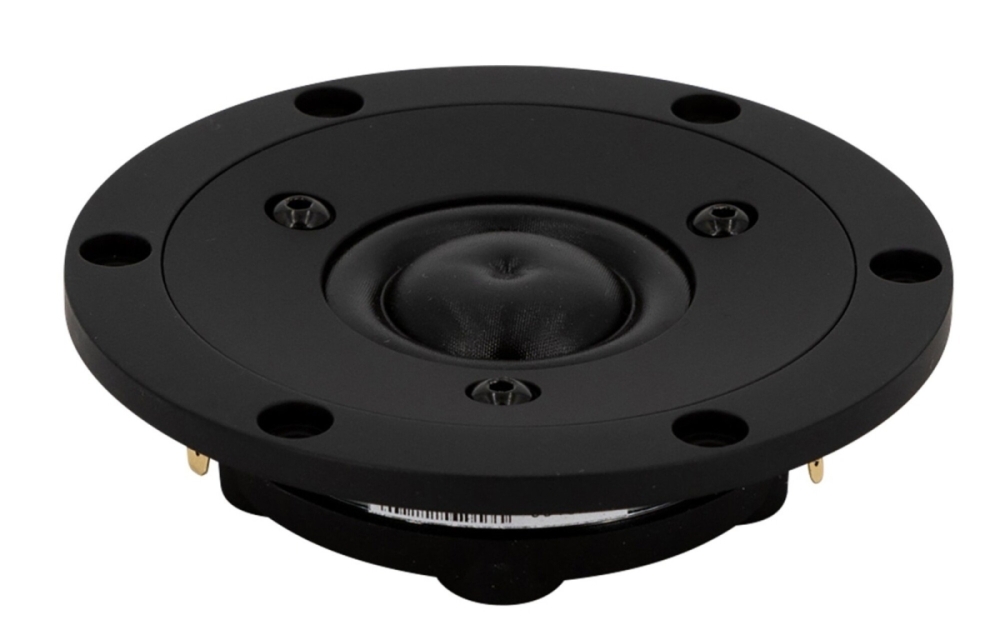

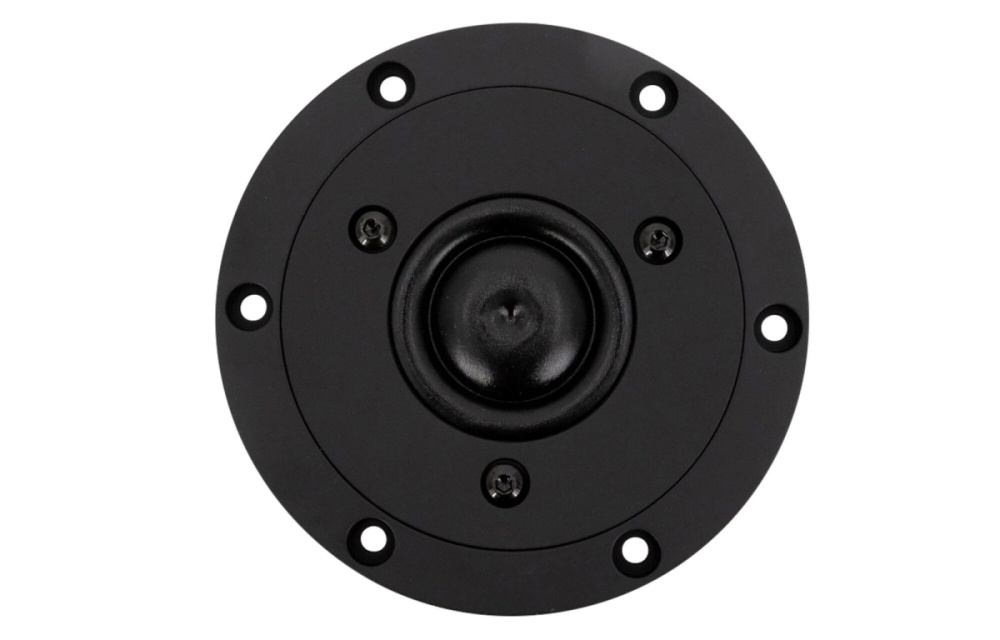

SB Acoustics Satori TW29RN-B er en 1" diskant med resonansfri ring-dome som minimerer høyfrekvent breakup for renere lyd. Den passer i høy-kvalitets lydsystemer hvor lav forvrengning og høy følsomhet prioriteres. Med neodymmotor, mekanisk avkobling og optimalisert demping leverer den luftig og dynamisk gjengivelse i frekvensområdet over 700 Hz.

• Impedans: 4 Ω
• Følsomhet: 96 dB (2,83 V / 1 m)
• Effekttoleranse: 80 W (med høypassfilter 2600 Hz / 12 dB/oktav)
• Ring-dome med resonansfri design
• Todelt aluminium frontplate med mekanisk avkobling
• Neodymmotor med T-formet polstruktur
• Doble balanserte kompresjonskamre
• Monteringsdiameter: Ø70 mm
• Monteringsdybde: ca 27 mm

Konstruksjon og lydkvalitet
Satori TW29RN-B har en avansert ring-dome som eliminerer resonanser og breakup i diskantområdet, noe som gir et klart og detaljert lydbilde. Den neodymbaserte motoren med T-formet polstruktur og doble kompresjonskamre reduserer forvrengning og forbedrer dynamikken. Kobberkapslene reduserer talerspoleinduktans og fasevridning, noe som bidrar til et rent og naturlig lyd. Den mekanisk avkoblede aluminium frontplaten og den dempede bakre kammeret i aluminium minimerer uønskede vibrasjoner for stabil gjengivelse.

Montering og kompatibilitet
Diskanten er tilpasset for innfelling med en utskjæringsdiameter på 70 mm og har en ytre diameter på cirka 104 mm. Monteringsdybden er cirka 27 mm, noe som gjør den enkel å integrere i de fleste høyttalerkasser. Skruehullene er forberedt for sikker og stabil montering. Den lave impedansen på 4 ohm krever at forsterkeren eller effekttrinnet tåler denne belastningen for optimal ytelse.

Spesifikasjoner
Nominell impedans: 4 Ω
DC-motstand (Re): 3,0 Ω
Talerspoleinduktans (Le): 0,02 mH
Effektivt membranområde (Sd): 9,6 cm²
Talerspolediameter: 29,0 mm
Talerspolehøyde: 2,0 mm
Luftgapshøyde: 2,5 mm
Lineært slag (p-p): 0,5 mm
Bevegelig masse inkl. luft (Mms): 0,44 g
Fri luftresonans (Fs): 700 Hz
Følsomhet (2,83 V / 1 m): 96 dB
Mekanisk Q-faktor (Qms): 2,1
Elektrisk Q-faktor (Qes): 0,65
Total Q-faktor (Qts): 0,49
Kraftfaktor (Bl): 3,1 Tm
Effekttoleranse: 80 W (IEC 268-5, med høypassfilter 2600 Hz / 12 dB/oktav)
Magnetisk flukstetthet: 1,5 T
Magnetvekt: 0,10 kg
Netto vekt: 0,40 kg

Mål og montering
Ytre diameter: Ø103,8 mm
Frontplatens diameter: Ø92,0 mm
Innfellingsdiameter (cutout): Ø70,0 mm
Skruehull: 6 × Ø4,2 mm + 6 × Ø8,2 mm
Monteringsdybde bak front: ca 26,7 mm
