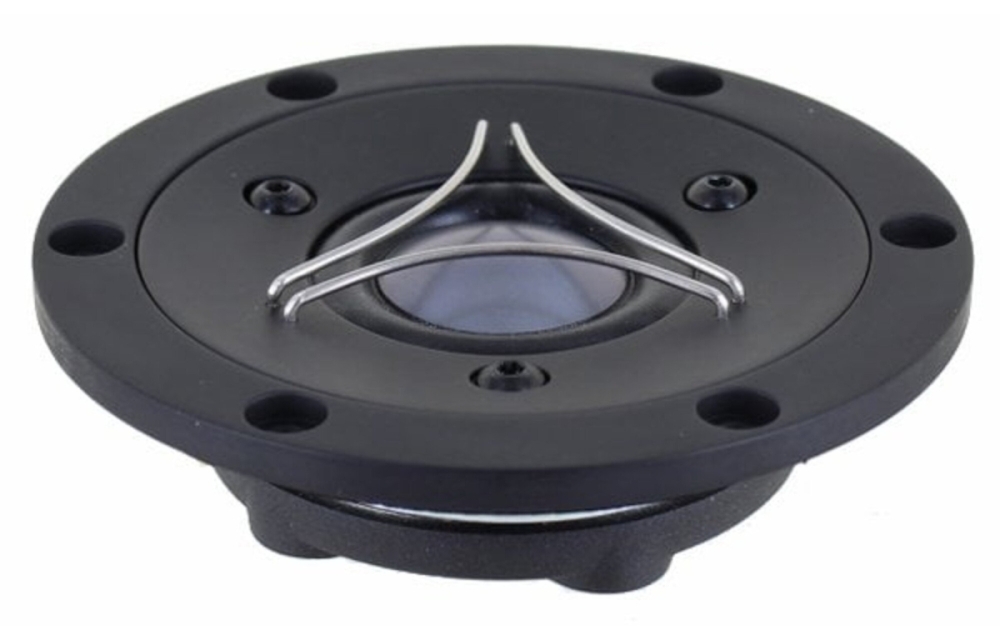

SB Acoustics Satori TW29BN-B er en 1" diskant med resonansfri beryllium-dome, designet for å levere åpen og detaljrik høyfrekvensgjengivelse med lav forvrengning. Den passer utmerket i avanserte høyttalersystemer hvor presisjon og dynamikk er viktig, takket være en effektiv neodymmotor, optimalisert demping og lav talspoleinduktans som gir stabil og ren lydgjengivelse.

• Diskanttype: 1" beryllium-dome
• Impedans: 4 Ω
• Følsomhet: 95 dB (2,83 V / 1 m)
• Effekttålighet: 80 W (med høypass 2600 Hz, 12 dB/okt)
• Fri luftresonans: 700 Hz
• Monteringsdybde: 37,3 mm
• Innbyggingsdiameter: Ø70 mm
• Ytre diameter: Ø103,8 mm
• Talspoleinduktans: 0,02 mH

Design og konstruksjon

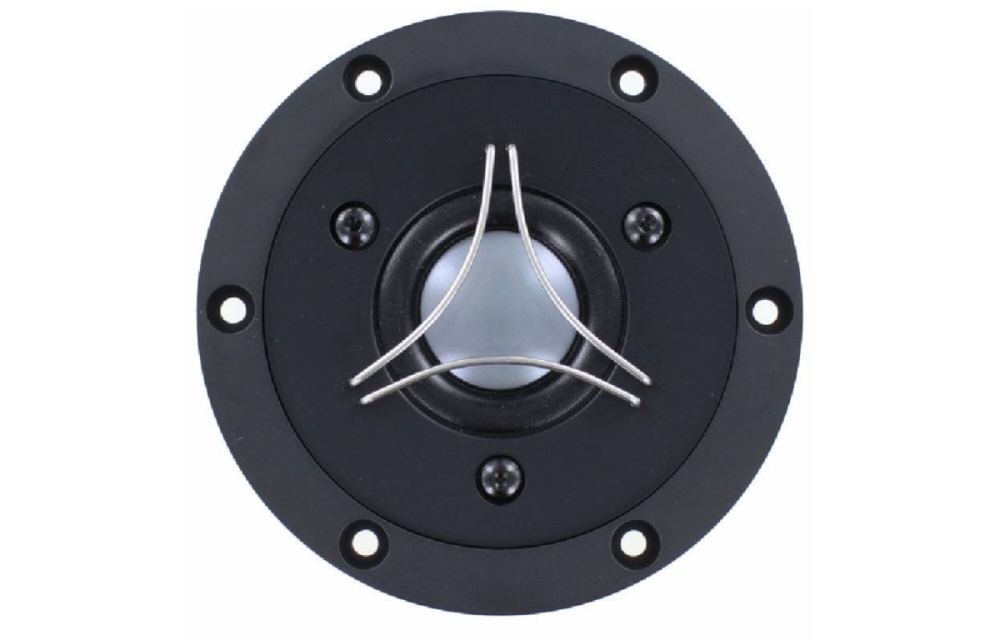

Satori TW29BN-B har en beryllium-dome som er resonansfri og gir utmerket høyfrekvensutstrekning uten uønskede topper i frekvensgangen. Den todelte aluminium-frontplaten med mekanisk avkobling minimerer resonanser og bidrar til et renere lydbilde. Doble balanserte kompresjonskamre og kobberkapsler reduserer forvrengning og fasevridning, mens et støpt aluminiumshus med optimalisert demping sikrer stabilitet og dynamikk selv ved høye nivåer.

Montering og passform

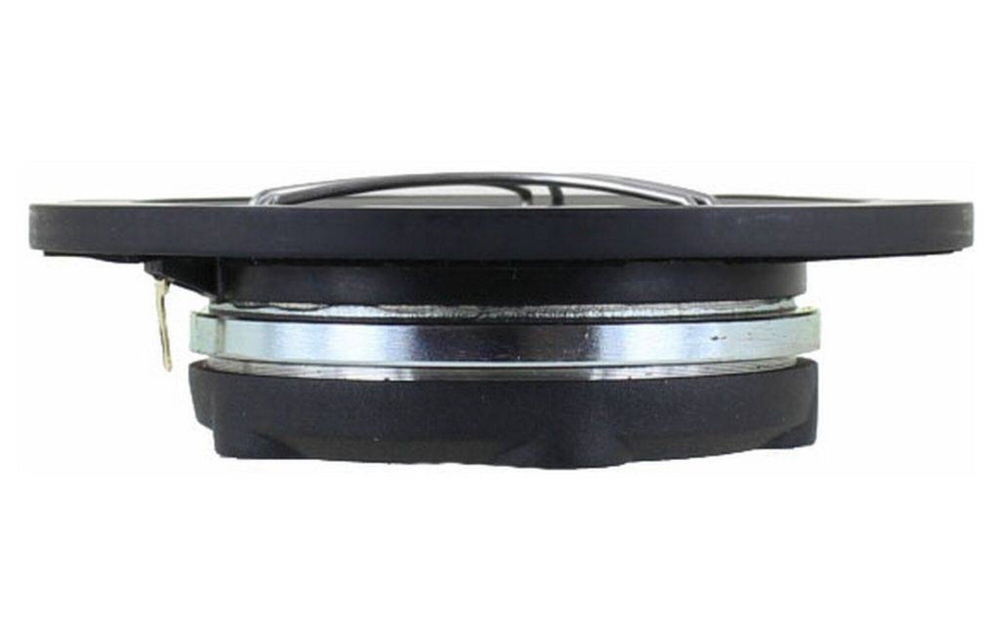

Diskanten har en standard innbyggingsdiameter på 70 mm og en monteringsdybde på 37,3 mm, noe som gjør den kompatibel med mange høyttalerkasser og chassiser. Skruehullene er tilpasset for sikker montering og frontplatens diameter på 92 mm gir et pent og stabilt feste. Lav talspoleinduktans og effektiv magnetstruktur gjør den enkel å integrere i avanserte delefiltre.

Spesifikasjoner
Nominell impedans: 4 Ω
DC-motstand (Re): 3,0 Ω
Talspoleinduktans (Le): 0,02 mH
Effektivt membranområde (Sd): 9,6 cm²
Talspolediameter: 29 mm
Talspolehøyde: 2,0 mm
Luftgapshøyde: 2,5 mm
Lineært slag (p-p): 0,5 mm
Bevegelig masse inkl. luft (Mms): 0,46 g
Fri luftresonans (Fs): 700 Hz
Følsomhet (2,83 V / 1 m): 95 dB
Mekanisk Q-faktor (Qms): 2,1
Elektrisk Q-faktor (Qes): 0,60
Total Q-faktor (Qts): 0,46
Kraftfaktor (Bl): 3,1 Tm
Effekttålighet: 80 W (IEC 268-5, med høypass 2600 Hz, 12 dB/okt)
Magnetisk flukstetthet: 1,5 T
Magnetvekt: 0,11 kg
Nettovekt: 0,41 kg

Mål og montering
Ytre diameter: Ø103,8 mm
Frontplatens diameter: Ø92,0 mm
Innbyggingsdiameter (cutout): Ø70,0 mm
Skruehull: 6 × Ø4,2 mm + 6 × Ø8,2 mm
Monteringsdybde: 37,3 mm
