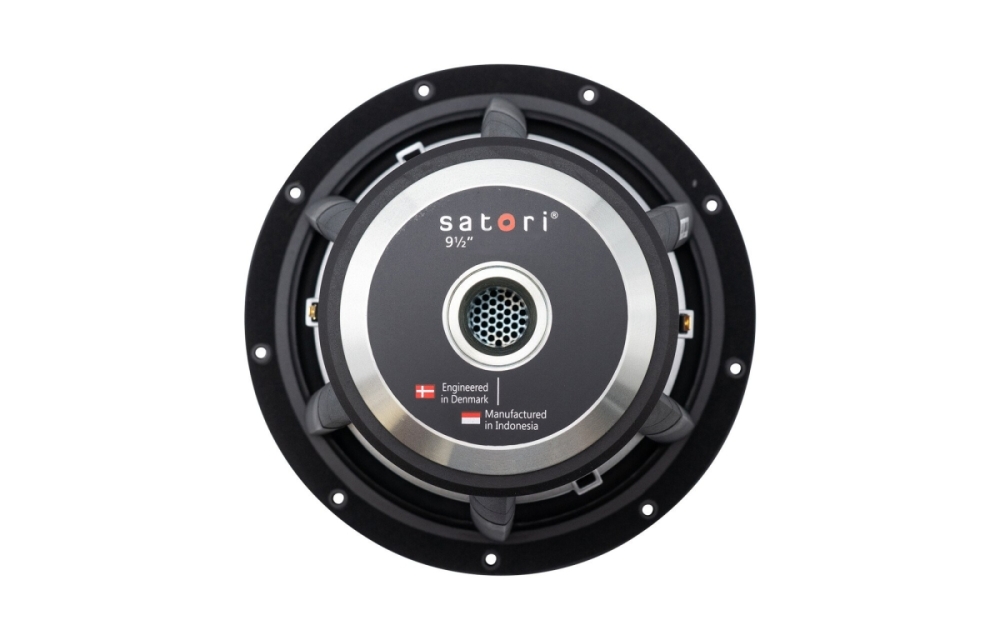

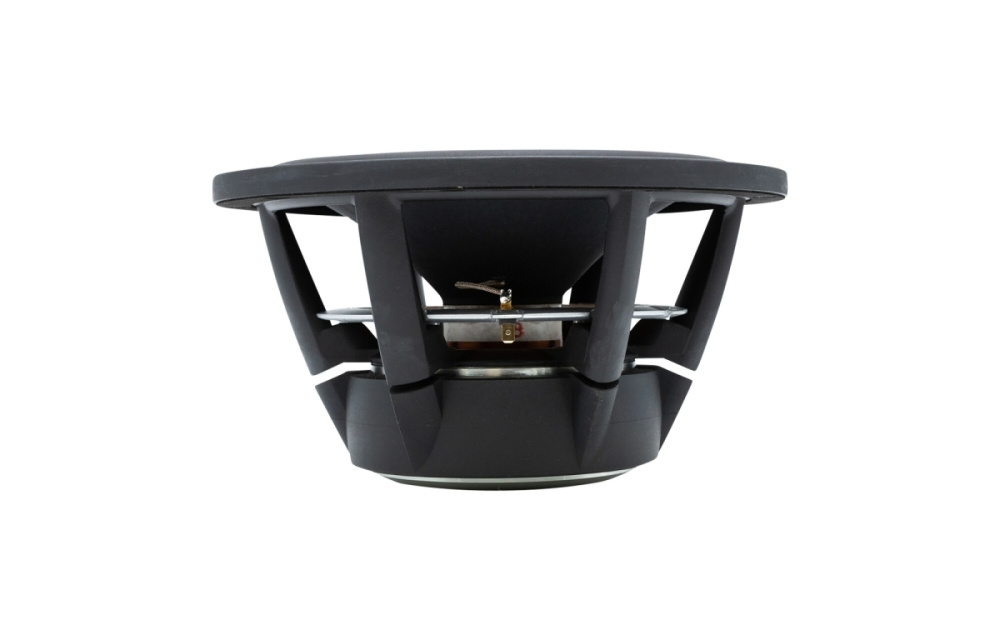

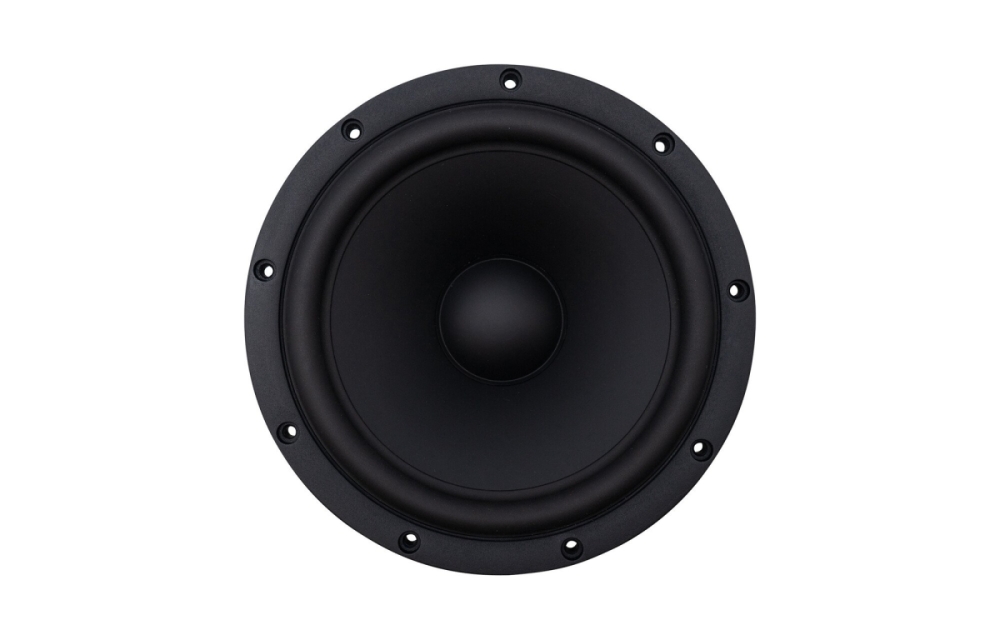

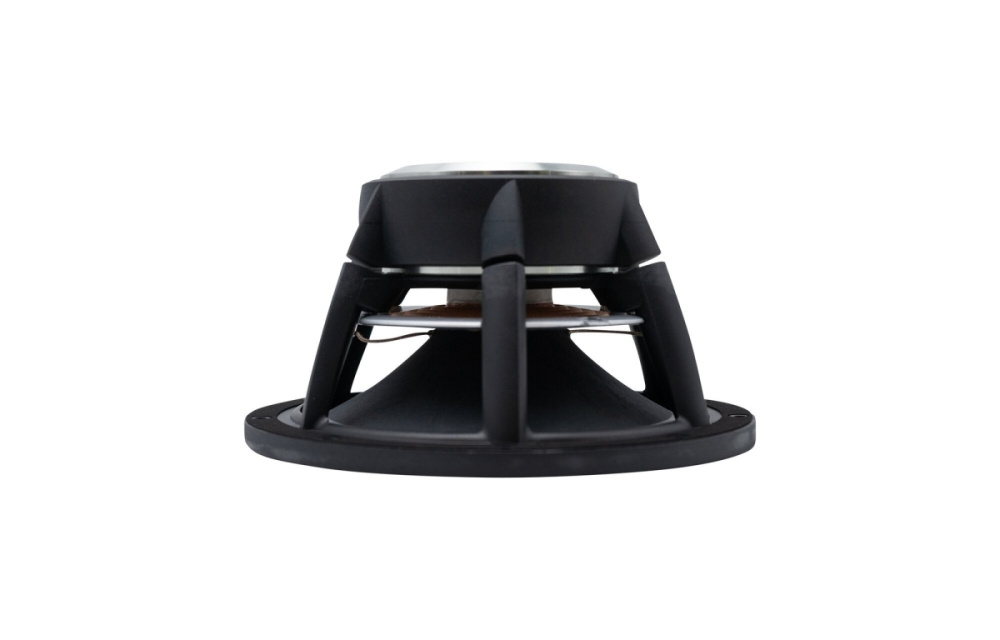

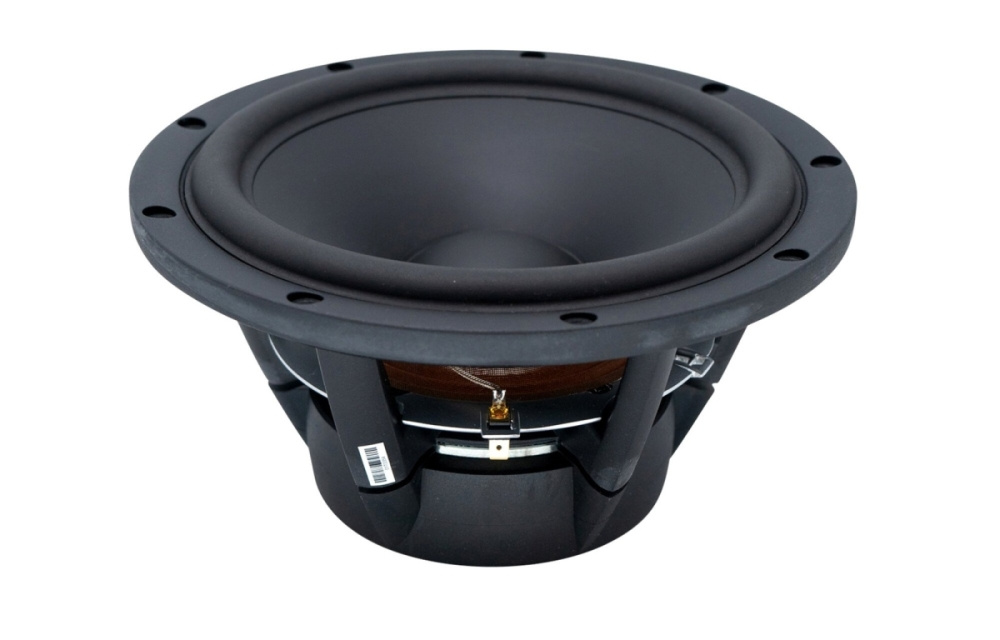

SB Acoustics Satori WO24P-4 er et 9,5-tommers bass/mellomtonelement med hard papyruskone som gir lav vekt og høy stivhet for nøyaktig lydgjengivelse. Elementet har et avansert neodymmotorsystem med doble kortslutningsringer og undercut polstykke som reduserer forvrengning, samt et ventilert aluminiumschassis som holder kompresjonen nede ved høy belastning. Den lineært symmetriske opphenningen gir stabil og dynamisk bevegelse, noe som gjør dette elementet godt egnet for høykvalitets lydsystemer med krav til både kraft og presisjon.

• Elementstørrelse: 9,5 tommer (242 mm)
• Impedans: 4 Ω
• Følsomhet: 91 dB (2,83 V/1 m)
• Effekttoleranse: 90 W (IEC 268-5)
• Talespolediameter: 49,5 mm
• Fri luftresonans (Fs): 28 Hz
• Membranflate (Sd): 255 cm²
• Monteringsdybde: 116,4 mm
• Støpt aluminiumschassis med ventilasjon

Konstruksjon og lydkvalitet
Den harde papyruskonen er produsert internt og kombinerer lav vekt med god stivhet, noe som gir rask respons og lav forvrengning. Motoren er optimalisert med undercut polstykke og doble kortslutningsringer som effektivt reduserer uønskede magnetiske forstyrrelser. Det godt ventilerte aluminiumschassiset reduserer kompresjon og holder temperaturen nede, noe som gir stabil ytelse selv ved høy belastning. Den lineært symmetriske opphenningen sikrer at membranen beveger seg nøyaktig og kontrollert for en ren og dynamisk lyd.

Montering og kompatibilitet
Elementet har en ytre diameter på 242 mm og en innfellingsdiameter på 209,3 mm, som passer standard 9,5-tommers monteringshull. Monteringsdybden er 116,4 mm, og chassiset er utstyrt med 9 skruehull vinklet 40° for sikker festing. Den robuste konstruksjonen og standardmålene gjør det enkelt å integrere i både nybygde og oppgraderte høyttalersystemer.

Spesifikasjoner
Nominell impedans: 4 Ω
DC-motstand (Re): 3,3 Ω
Talespoleinduktans (Le): 0,29 mH
Effektiv membranflate (Sd): 255 cm²
Talespolediameter: 49,5 mm
Talespolehøyde: 23 mm
Luftgapshøyde: 6 mm
Lineært slag (p-p): 17 mm
Magnetisk flukstetthet: 1,1 T
Magnetvekt: 1,36 kg
Nettovekt: 3,7 kg
Fri luftresonans (Fs): 28 Hz
Følsomhet (2,83 V / 1 m): 91 dB
Mekanisk Q-faktor (Qms): 6,7
Elektrisk Q-faktor (Qes): 0,42
Total Q-faktor (Qts): 0,40
Bevegelig masse inkl. luft (Mms): 42 g
Kraftfaktor (Bl): 7,6 Tm
Ekvivalent volum (Vas): 71 liter
Ettergivelighet (Cms): 0,77 mm/N
Mekanisk tap (Rms): 1,1 kg/s
Effekttoleranse: 90 W (IEC 268-5)
