DSP i bilen: fra signal til ferdig lyd

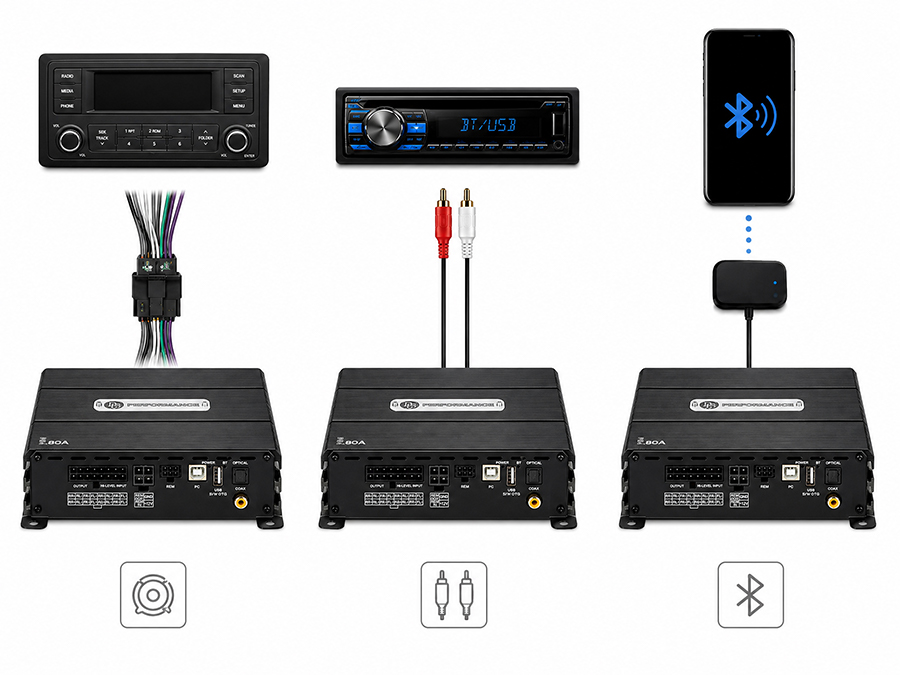

DSP-en kan stå etter en vanlig bilstereo, kobles til bilens originalsystem via høynivåinngang eller brukes mer frittstående som hovedenhet med for eksempel Bluetooth, digital kilde eller separat mediespiller. I et lydkvalitetsbygg brukes DSP ofte for balanse, timing og lydbilde. I et SPL-bygg er den minst like viktig for filter, nivåer og beskyttelse, slik at utstyret får riktige forutsetninger for å tåle belastningen også når det spilles høyt.

Arbeidsflyten er i grove trekk den samme uansett mål: først riktig signal, deretter riktig routing, riktige delefilter, riktig tidskompensering og til slutt EQ. Denne guiden går gjennom rekkefølgen, forklarer begrepene og viser hva du bør kontrollere underveis.

Det er også verdt å skille mellom en sikker grunninnstilling og en komplett finjustering. For mange systemer er steg 1 og 2 de aller viktigste: routing og delefilter. Der sørger du for at riktig signal går til riktig høyttaler, at hvert element får riktig arbeidsområde og at systemet ikke belastes på feil måte. Blir det feil her, kan lyden bli dårlig med en gang, og i verste fall kan høyttalere eller basselement ta skade. Tidskompensering og EQ gjør stor forskjell når du vil få systemet til å spille mer samlet og balansert, men de bygger på at grunnlaget allerede er riktig. Derfor går vi gjennom hele kjeden i teknisk riktig rekkefølge, fra signal til ferdig lyd.

Hva gjør en DSP i et lydsystem?

DSP står for digital signalprosessor. Den tar imot lydsignal, behandler det og sender riktig signal videre til riktig forsterkerkanal og høyttaler.

Med en DSP kan du for eksempel:

• styre hvilket signal som går til hver kanal
• dele opp lyden mellom diskant, mellomtone, midbass og basskasse
• tidskompensere høyttalere som er plassert i ulik avstand fra lytteren
• justere nivå mellom ulike deler av systemet
• korrigere tonalitet med EQ
• beskytte høyttalere og basselement med riktige filter
• få bedre kontroll på signalnivåer i kraftige bygg

I en bil er dette ekstra nyttig fordi høyttalerne sjelden sitter symmetrisk. Føreren sitter nærmere venstre side, dører og paneler påvirker lyden, og basskassen sitter ofte langt fra frontsystemet. DSP-en er verktøyet som hjelper deg med å få systemet mer kontrollert.

Trenger du en DSP?

Det er smart å starte her. Ikke alle billydsystemer trenger en separat DSP. Mange ettermarkedsstereoer har allerede gode innstillinger for enklere bygg, for eksempel høypassfilter, lavpassfilter, bassnivå, tidskompensering og EQ.

En separat DSP blir interessant når du trenger mer kontroll enn bilstereoen kan gi. Det kan være når:

• du vil kjøre et aktivt system med separate kanaler til diskant, mellomtone, midbass og basskasse
• du vil beholde originalstereoen, men likevel bygge ut lydsystemet
• originalsignalet må summeres, filtreres eller korrigeres
• du trenger flere og mer presise delefilter
• du vil styre venstre og høyre side separat
• du bygger et SPL-system der filter og nivåer er viktige for at utstyret skal holde
• du vil bruke DSP-en som hovedenhet med Bluetooth

En god DSP gjør ikke jobben automatisk, men den gir deg verktøyene du trenger for å gjøre jobben riktig.

Bestem målet med lydsystemet

Før du begynner å justere, er det lurt å vite hva DSP-en skal hjelpe deg med. Et lydkvalitetsbygg, et kraftig hverdagssystem og et SPL-bygg kan bruke de samme grunnverktøyene, men målene er ikke alltid de samme.

I et lydkvalitetsbygg handler DSP ofte om balanse, fokus og å få høyttalerne til å spille sammen. Stemmer skal plasseres stabilt, bassen skal føles integrert med frontsystemet og lyden skal være behagelig også ved lengre lytting.

I et SPL-bygg handler DSP også om å begrense systemet på riktig måte. Riktig høypass, lavpass, subsonic-filter og gainstruktur kan være forskjellen mellom et system som spiller hardt lenge og et lydbygg som låter dårlig og skader komponentene.

Det ene utelukker ikke det andre. Et kraftig system kan fortsatt låte kontrollert, og et lydkvalitetssystem må også beskyttes mot feil innstillinger.

Begreper du bør ha kontroll på før du begynner

Dette er en kort begrepsliste som gjør resten av guiden enklere å følge.

Signal og tilkobling

Input
Signalet som går inn i DSP-en. Det kan komme fra RCA, høynivåinngang, Bluetooth, digital inngang eller en annen signalkilde.

Output
Signalet som går ut fra DSP-en til forsterker (eller innebygde forsterkerkanaler).

Hi-input / høynivåinngang
Inngang som tar imot et forsterket signal fra høyttalerkabler. Vanlig når man bruker originalstereo.

RCA / lavnivå
Ikke-forsterket lydsignal, lavnivåsignal fra en ettermarkedsstereo eller en annen lydkilde.

Fullregistersignal
Et signal som inneholder hele eller store deler av frekvensområdet. Det er ofte enklest å jobbe med.

Kanaler og styring

Kanal
En separat signalvei, for eksempel venstre diskant, høyre midbass eller basskasse.

Routing
Hvordan inngangene kobles til utgangene i DSP-en - hvilken inngang som går til hvilke utganger.

Aktivt system
Et system der hver høyttaler eller høyttalertype drives av egne forsterkerkanaler og deles elektronisk i DSP-en.

Delefilter og filter

Høypassfilter
Slipper gjennom høyere frekvenser. Brukes for å beskytte for eksempel diskant, mellomtone og midbass mot for lave frekvenser.

Lavpassfilter
Slipper gjennom lavere frekvenser. Brukes ofte til basskasse.

Bandpassfilter
En kombinasjon av høypass og lavpass. Brukes når en høyttaler bare skal spille et bestemt område, for eksempel mellomtone.

Filterbratthet
Hvor hardt filteret demper utenfor det valgte området, angitt i dB/oktav.

Subsonic / infrasonic-filter
Et høypassfilter i bassområdet som demper de aller laveste frekvensene. Ekstra viktig i SPL-bygg og portede basskasser, der basselementet ellers kan arbeide ukontrollert under avstemming.

Oktav
En dobling eller halvering av frekvensen. Fra 1 kHz til 2 kHz er én oktav opp. Fra 80 Hz til 40 Hz er én oktav ned.

dB/oktav
Angir hvor raskt et filter demper per oktav. Et filter på 24 dB/oktav demper altså hardere enn et filter på 12 dB/oktav.

Fase
Hvordan lydbølger fra ulike elementer møtes. Feil fase kan gjøre at lyden mister trykk eller blir tynn rundt delefrekvensen.

Fasevending / polaritet
Å snu pluss og minus, eller å snu fasen i DSP-en. 180° er en fasevending.

Summere / summering
Når to signaler eller to elementer jobber sammen. Brukes både om signaler i DSP og om hvordan høyttalere spiller sammen.

Tid, fase og nivå

Tidskompensering
Forsinkelse av enkelte kanaler slik at lyden fra ulike høyttalere når lytteren samtidig.

Fase
Hvordan lydbølger fra ulike høyttalere samvirker. Faseproblemer kan gjøre at lyd forsvinner eller mister trykk.

Polaritet
Pluss og minus på høyttaleren. Feil polaritet gjør at høyttalerne motarbeider hverandre og havner ute av fase.

Gain / nivå
Brukes for å matche signalnivåer mellom kilde, DSP og forsterker. Gain er ikke en vanlig volumkontroll.

Klipping
Når signalet blir for sterkt og det oppstår forvrengning i lyden. Klipping låter ofte dårlig og kan være skadelig for både høyttalere og basselement.

EQ
Equalizer. Brukes for å heve eller senke valgte frekvensområder for å jevne ut frekvensresponsen.

Parametrisk EQ
EQ der du selv velger frekvens, gain og Q-verdi for hvert filter.

Frekvens / senterfrekvens
Punktet i frekvensområdet som EQ-filteret tar utgangspunkt i. Ved et peak-filter er det midten av området som heves eller senkes.

Gain
Hvor mye et EQ-filter hever eller senker, angitt i dB.

Q-verdi
Hvor smalt eller bredt et EQ-filter arbeider. Høy Q påvirker et smalt område, lav Q påvirker et bredere område.

Low-shelf
Et bredt EQ-filter som påvirker området under en valgt frekvens. Brukes ofte for å justere bassnivå eller varme i lyden.

High-shelf
Et bredt EQ-filter som påvirker området over en valgt frekvens. Brukes ofte for å justere lyshet eller luft i lyden.

Kontroller signal, tilkobling og nivåer

Mange problemer ved DSP-innstilling starter før man i det hele tatt har åpnet menyen. Feil tilkobling, feil kanal, feil polaritet, for høy gain eller et uvanlig originalsignal kan gjøre resten av innstillingen vanskeligere.

Start med å kontrollere hvordan signalet kommer inn i DSP-en.

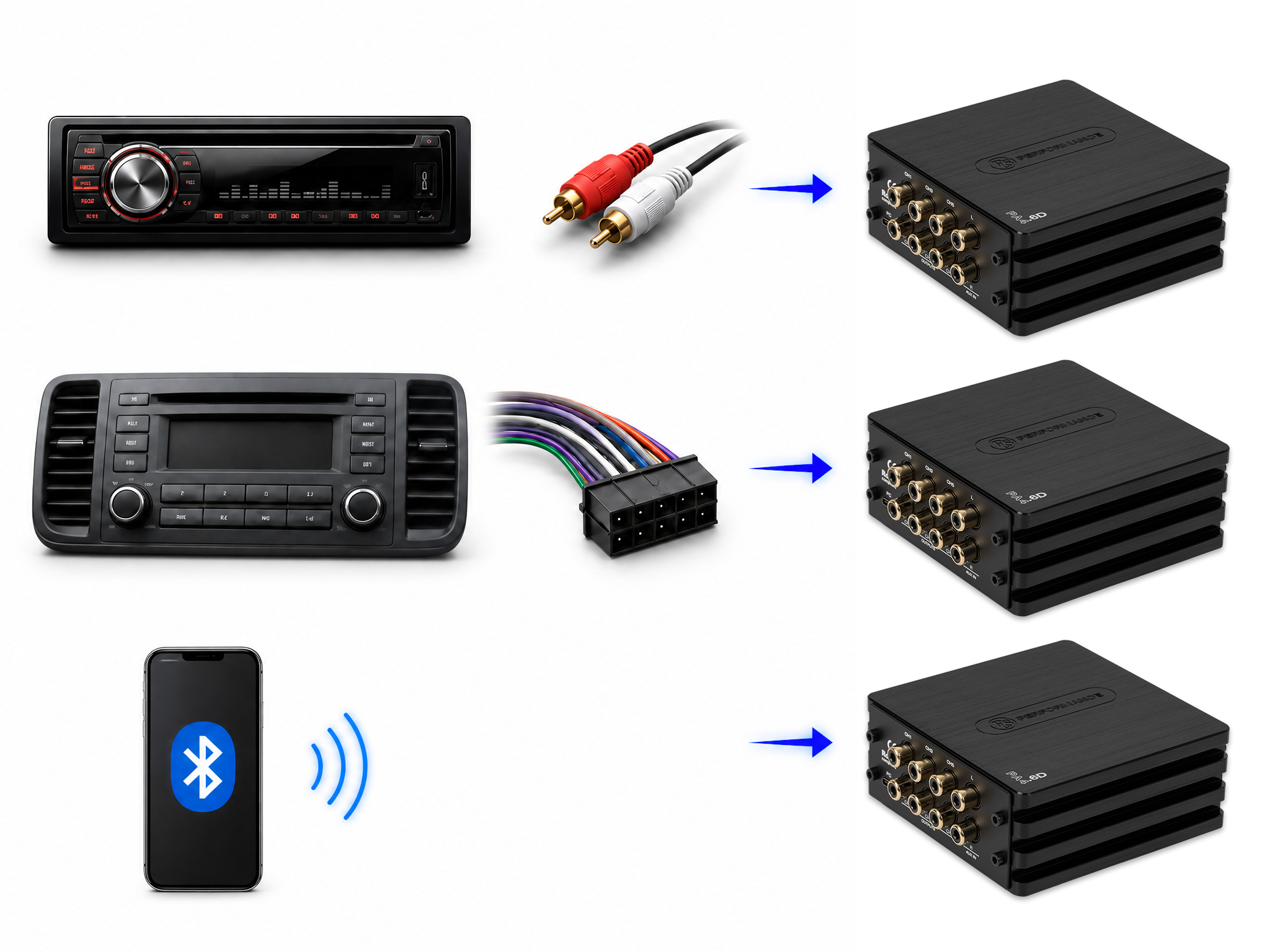

Hvis du bruker ettermarkedsstereo, går signalet ofte via RCA. Hvis du beholder originalstereoen, brukes ofte hi-input, altså høynivåsignal fra høyttalerkabler. Hvis DSP-en brukes som hovedenhet, kan signalet i stedet komme direkte fra Bluetooth.

Hvis du bruker originalstereo, må du også kontrollere hva signalet inneholder. I mange biler er originalsignalet allerede delt eller EQ-et. Det kan bety at en dørhøyttaler ikke får fullregistersignal, eller at bassen er begrenset allerede før den når DSP-en. Da kan DSP-en måtte summere flere signaler for å lage et fullregistersignal.

Nivåene er like viktige. DSP, signalkilde og forsterker skal arbeide innenfor et rent område. Hvis én del av kjeden klipper, hjelper det ikke at resten av innstillingen er nøye utført.

Når DSP brukes som hovedenhet, blir dette ekstra viktig. Da må du vite hvordan mastervolumet styres og hvor sterkt signal DSP-en kan sende til forsterkerne. Et kraftig system med høy DSP-utgang og høyt innstilte forsterkere kan fort bli risikabelt.

Gjør en grunnkontroll før du går videre:

• Senk volum, DSP-utganger og forsterkernes gain før første oppstart.
• Kontroller at hver DSP-utgang går til riktig forsterkerkanal.
• Kontroller at signalet ikke klipper.

Forsterkernes gain skal stilles med DSP-en i tankene. Målet er ikke å få så mye utsignal som mulig, men å få et rent signal med margin. For høy gain kan forsterke støy og gi forvrengning i forsterkeren. For lav gain kan gjøre at du må heve nivået for mye, noe som også kan føre til klipping og forvrengning i signalet.

Steg 1: Input/Output-routing

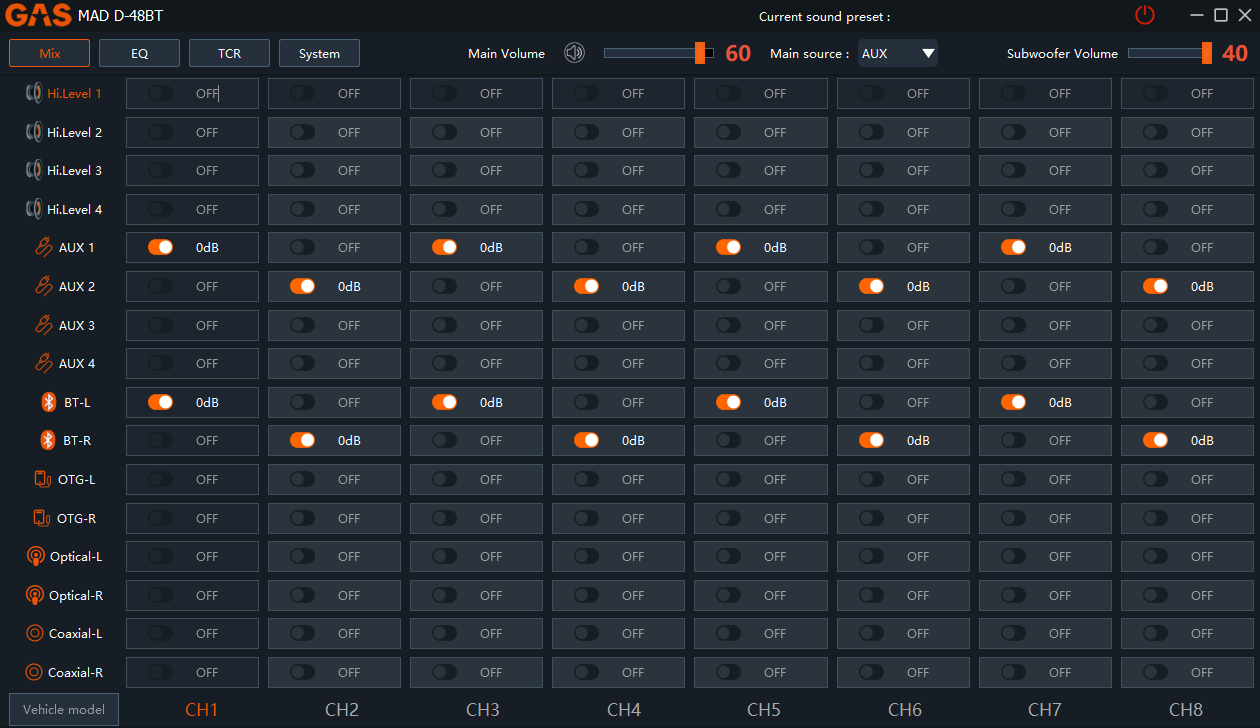

Routing er kartet over hele DSP-systemet. Her bestemmer du hvilket signal som skal sendes til hvilken utgang, for eksempel at venstre input går til venstre diskant, mellomtone og midbass, mens høyre input går til tilsvarende høyrekanaler. Basskassen får ofte et summert signal fra venstre og høyre.

Kort fortalt handler routing om å:

• sende riktig input til riktig output
• gi utgangene navn slik at hver kanal er enkel å følge
• stille inn summeringer
• forstå hva høynivåsignalet fra et originalsystem faktisk inneholder
• lytte gjennom én kanal om gangen før du går videre

Steg 2: Delefilter

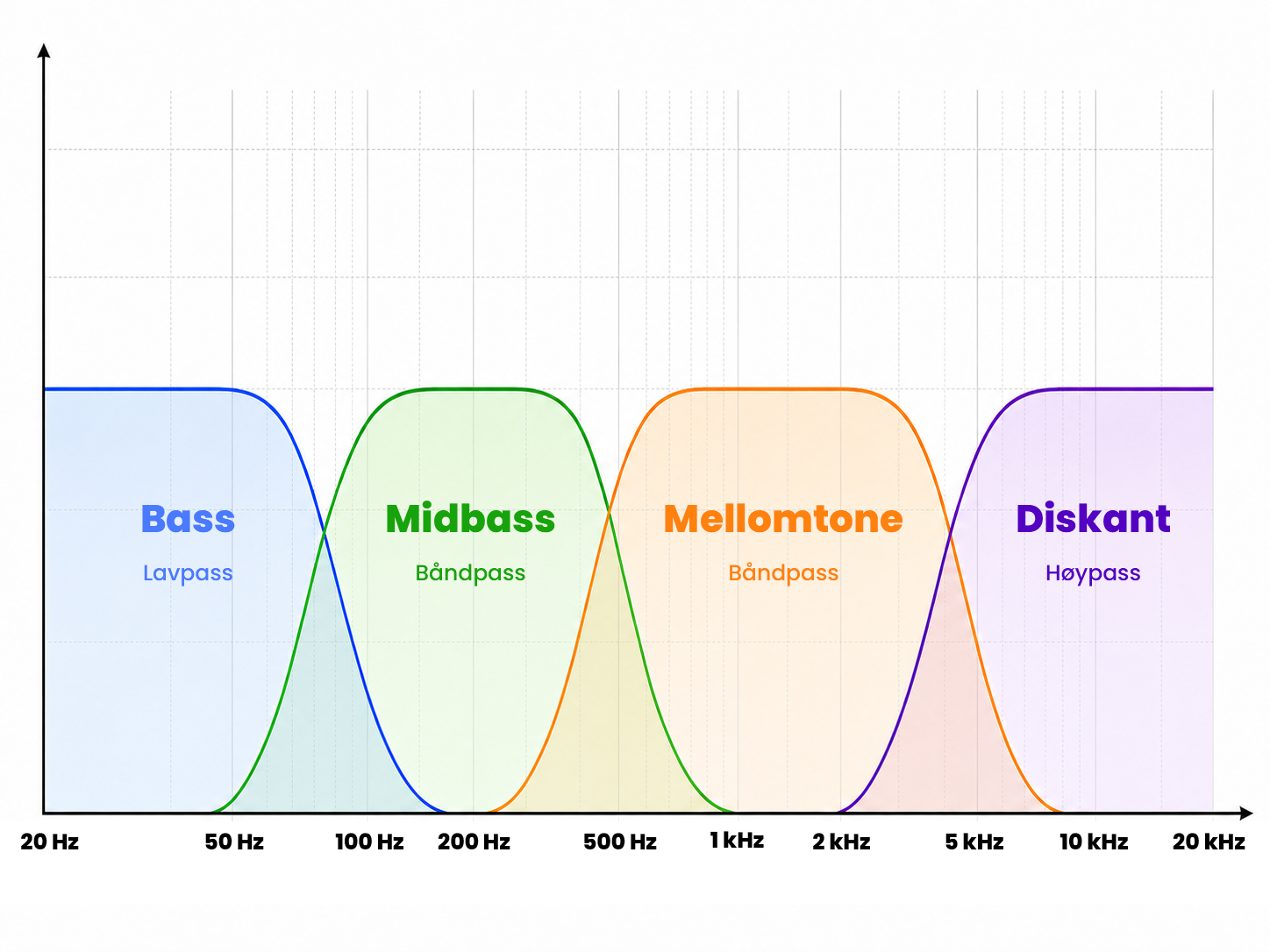

Delefilter bestemmer hvilket frekvensområde hver høyttaler skal spille. En diskant skal ikke få bassområde, en midbass skal ikke spille hele veien opp i diskantområdet, og en basskasse skal ikke spille så høyt at den begynner å trekke lydbildet bakover. Riktig deling handler derfor både om lydkvalitet, kontroll og holdbarhet.

Kort fortalt handler delefilter om å:

• velge hvor hver høyttaler skal begynne og slutte å spille
• sette høypass, lavpass eller bandpass avhengig av element
• velge filterbratthet, for eksempel 12 eller 24 dB/oktav
• velge filtertype, for eksempel Linkwitz-Riley eller Butterworth
• beskytte systemet med fornuftige delefilter og subsonic-filter der det trengs

Start alltid med sikre startverdier og tilpass etter høyttalere, montering, effekt og mål med systemet. Ulike elementtyper trenger ulike delefilter, og i kraftigere bygg blir filtervalgene ekstra viktige for at systemet skal holde. Filterbratthet og filtertype påvirker også hvordan elementene møtes rundt delefrekvensen, så se på deling som mer enn bare et frekvenstall. I den separate guiden går vi gjennom typiske startpunkter for ulike typer elementer, subsonic-filter, dB/oktav og hvordan du bør tenke rundt Butterworth, Linkwitz-Riley og Bessel.

Steg 3: Tidskompensering

Tidskompensering er ofte den delen av DSP-innstillingen som føles mest abstrakt første gang. Routing og delefilter er mer direkte knyttet til at systemet fungerer riktig og spiller trygt, mens tidskompensering handler mer om hvor lyden plasseres i bilen. Det brukes for å få lyd fra ulike høyttalere til å nå lytteren samtidig. I bilen sitter du nesten aldri midt mellom høyttalerne, noe som gjør at enkelte høyttalere høres tidligere enn andre. DSP-en kan da forsinke høyttalerne som sitter nærmere, slik at systemet spiller mer samlet.

Kort fortalt handler tidskompensering om å:

• tilpasse lyden etter lytteposisjonen

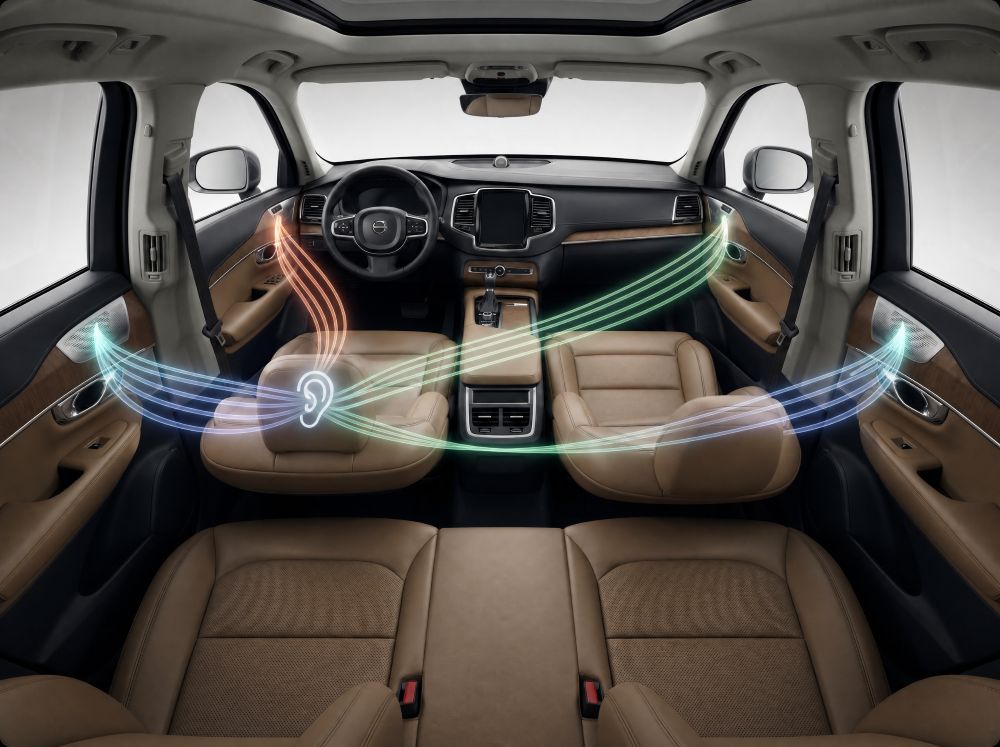

• måle avstanden fra lytteren til hver høyttaler
• forstå om DSP-en regner i centimeter eller millisekunder
• forsinke høyttalerne som sitter nærmere lytteren
• lytte etter fokus, senterplassering og hvordan systemet henger sammen
• kontrollere hvordan basskassen møter frontsystemet

I et lydkvalitetsbygg merkes tidskompensering ofte ved at stemmer og sentrale lyder plasseres stabilt fremover, i stedet for å trekkes mot nærmeste høyttaler. I SPL- og demobygg handler det mer om at ulike deler av systemet skal jobbe sammen, spesielt når bass, midbass og resten av systemet møtes. I den separate guiden går vi gjennom hvordan du måler, forskjellen mellom centimeter og millisekunder, hvorfor det kan føles som om delay «går motsatt vei», og hva du bør lytte etter når du finjusterer.

Steg 4: EQ

EQ kommer til slutt, og det er ikke alltid du trenger å gjøre spesielt mye. Når signal, routing, delefilter, nivåer og tidskompensering sitter riktig, kan systemet allerede låte bra. Da finnes det ingen grunn til å EQ-e bare for å gjøre det. EQ brukes når du vil finjustere balansen eller dempe noe som faktisk forstyrrer.

Kort fortalt handler EQ om å:

• finjustere balansen i systemet når det trengs
• gjøre små og gjennomtenkte endringer
• lytte etter det som faktisk forstyrrer
• bruke målemikrofon eller måleprogram som hjelpemiddel hvis du vil måle mer nøyaktig

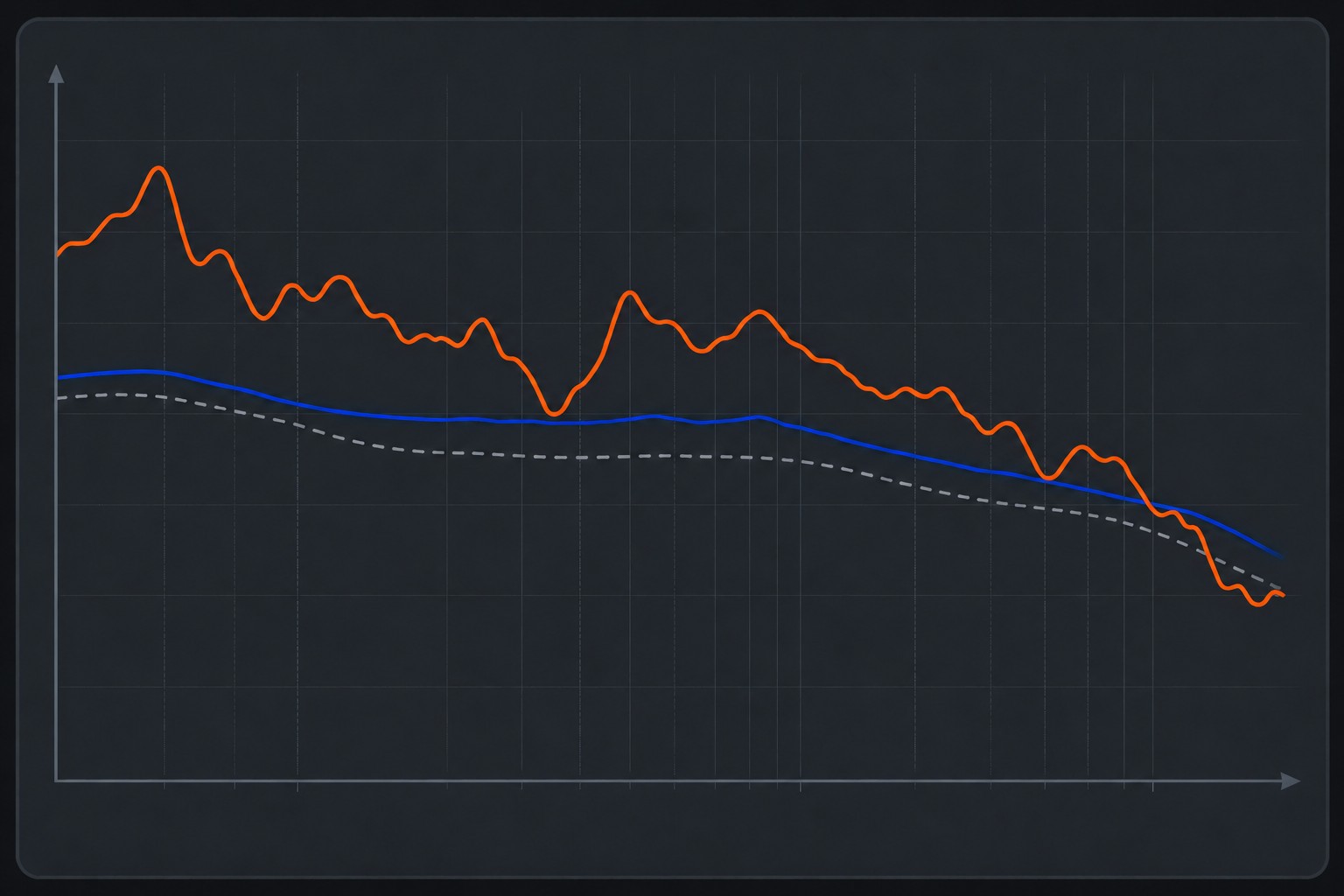

• ta utgangspunkt i en referansekurve, ikke en helt rett linje
• være forsiktig med store løft, spesielt i bassområdet
• kontrollere at systemet fortsatt spiller rent etter justeringene

En målemikrofon, REW eller DSP-ens egne målefunksjoner kan gjøre EQ-arbeidet enklere, og enkelte DSP-er har også auto-EQ mot en referansekurve. Det kan være et godt hjelpemiddel, men se det som et startpunkt heller enn en fasit. I praksis begynner du med all EQ nullstilt, lytter til musikk du kjenner godt og justerer bare det som faktisk må justeres. I den separate guiden går vi gjennom hvordan du bør tenke rundt måling, referansekurver, små justeringer, vanlige EQ-filter og hvorfor store bassløft raskt kan belaste systemet hardt.

Vanlige feil ved DSP-innstilling

De fleste DSP-problemer skyldes ikke at man har valgt feil EQ-kurve. Ofte ligger feilen tidligere i kjeden: feil routing, for lav deling, prosessert originalsignal eller nivåer som gjør at noe klipper. Derfor er det smart å feilsøke i samme rekkefølge som du stiller inn systemet.

Vanlige feil er å:

• begynne med EQ for tidlig
• ha feil kanal til feil høyttaler
• glemme polaritet eller fase rundt delefrekvenser
• dele diskant, horndiskant eller mellomtone for lavt
• mangle subsonic-filter der det trengs
• bruke for mye gain eller spille med klipping
• gjøre store EQ-løft, spesielt i bassområdet
• endre for mange ting samtidig uten å lagre

I SPL-bygg blir marginene mindre. Et lite bassløft, feil filter eller en for lav deling kan gi betydelig høyere belastning enn det ser ut som i programvaren. Arbeid metodisk, endre én ting om gangen og lagre versjoner underveis. Da blir det mye enklere å forstå hva hver endring gjør, og å gå tilbake hvis noe ble dårligere.

Sluttkontroll: låter det bra, og holder det?

Når alle steg er gjort, må du kontrollere helheten. Et system kan se riktig ut i DSP-programvaren, men likevel føles feil når musikken begynner å spille. Det kan også fungere bra på lavt volum, men bli presset og skarpt når du spiller høyere.

Lytt til musikk du kjenner godt. Bruk gjerne låter med tydelige stemmer, ren bass, trommer og et stabilt stereobilde. Test på lavt, normalt og høyere volum. Systemet skal henge sammen uten å låte tynt, grøtete, hardt eller anstrengt.

For kraftige bygg må du også lytte etter tegn på at systemet belastes feil. Det kan være forvrengning, mekaniske ulyder fra basselement, hard diskant, overdreven varme eller at bassen mister kontroll når volumet økes.

Lagre gjerne flere versjoner i DSP-en hvis det er plass. En grunninnstilling, en fungerende arbeidsversjon og en ferdig versjon gjør det enkelt å gå tilbake hvis du vil teste videre senere.

Oppsummering

DSP blir betydelig enklere når du gjør ting i riktig rekkefølge. Start med signalet, kontroller at alt er riktig koblet og sørg for at nivåene er fornuftige før du begynner å justere selve lyden. For en fungerende og sikker grunninnstilling er routing og delefilter viktigst. Det er der du sørger for at riktig signal havner på riktig kanal, og at hver høyttaler spiller innenfor et fornuftig område. Tidskompensering og EQ er neste steg når du vil få systemet til å låte mer samlet, balansert og ferdig.

Arbeidsflyten er:

1. Input/Output-routing
2. Delefilter
3. Tidskompensering
4. EQ

Det er lett å henge seg opp i EQ, men det er sjelden der de store problemene starter. En feilroutet kanal, en for lav deling eller en forsterker som klipper blir ikke bra bare fordi man justerer kurven. Når grunnlaget sitter, blir EQ derimot virkelig nyttig.

Riktig signal til riktig kanal, riktig arbeidsområde for hver høyttaler og nok margin til at systemet holder. Det er der DSP-en gjør størst forskjell. Ikke som det vanskelige i bygget, men som verktøyet som får alt til å spille sammen.
