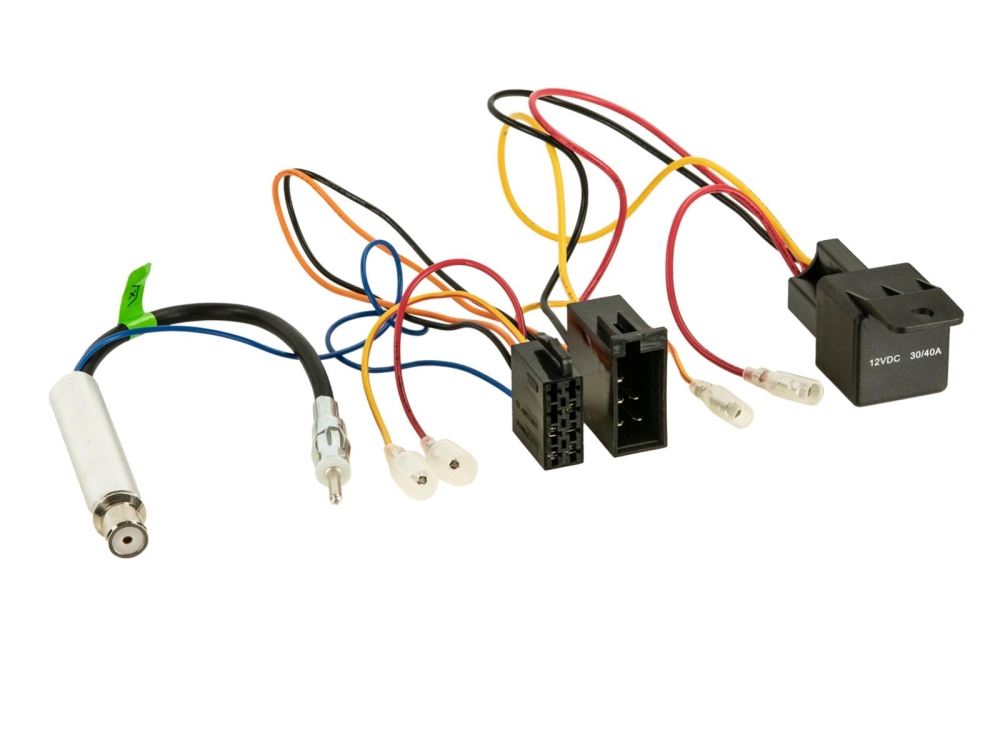

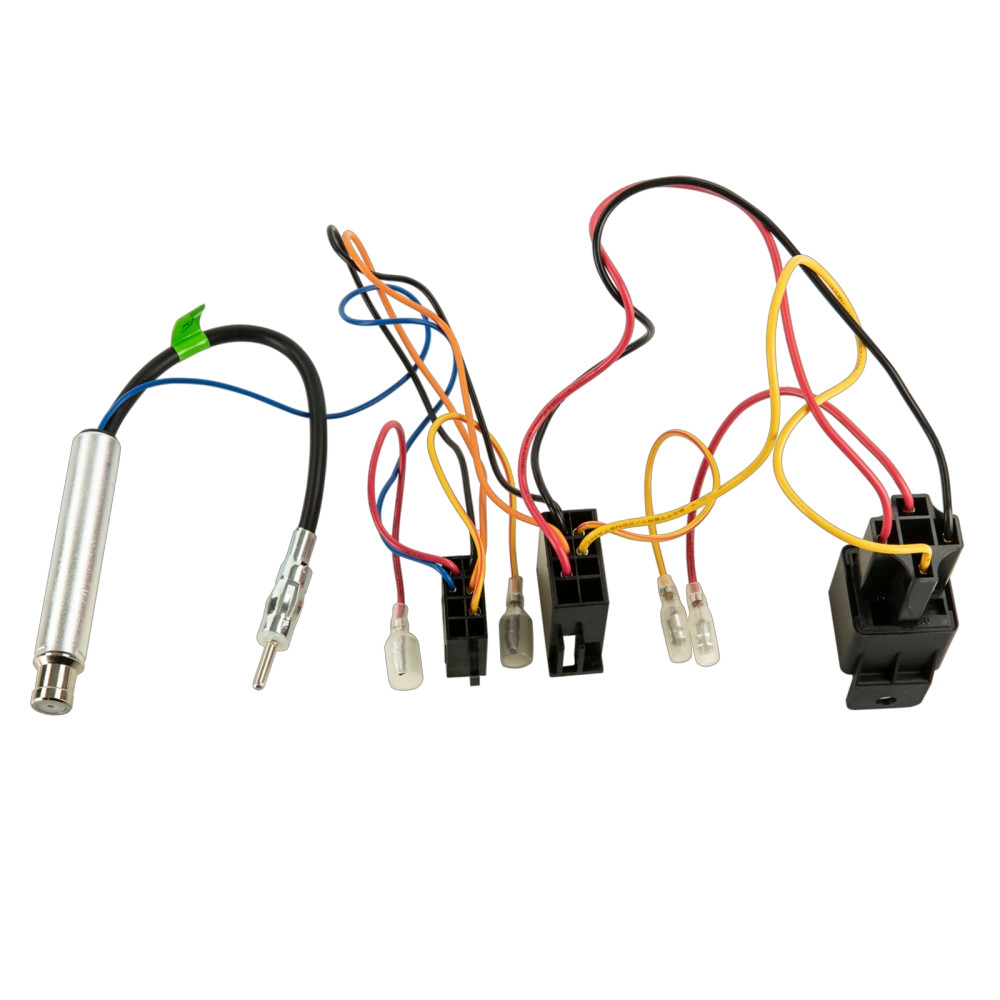

ACV 1321-48 er en ISO Harness Adapter/antenneadapter for Ford og VAG. Denne adapteren brukes for å koble ettermarkedsenheter til de eksisterende kontaktene i radioinstallasjonsområdet.
- Gir en passiv tilkobling av retrofitenheter til fabrikkplugger.
- Forsyner med nødvendige signaler som 12V konstantstrøm, 12V tenning, jord, lys og antenne.
- Støtter høyttalerforbindelser for både front- og bakhøyttalere.
- Kan kreve ytterligere tilpasninger eller grensesnitt avhengig av kjøretøyets utstyr.
- Inkluderer beskyttelse for OEM S-kontakt med en maksimal belastning på 200 mA.
Denne adapteren er egnet for kjøretøy med forskjellige utstyr, der signaler som ikke er tilgjengelige kan trenge å kobles til passende tappesteder i kjøretøyet, for eksempel sikringsboksen. Det kan også være nødvendig å bruke CAN-busgrensesnitt, LFB-grensesnitt, forsterkersystemadapter eller kameraadapter. Det er viktig å kontrollere signalene før tilkobling.
Merk: kontakt: ISO Pin 7 / Pin 4, variabel kontakt antenne: ISO(f) > DIN(m). Adapteren brukes for kjøretøy med phantom strøm antenner og S-kontakt uten CAN-bus.
Passer til
Audi A3 (8L) 1996 - 08-2000
Audi A4 (B5) 1996 - 11/2000
Audi A6 (4B/C5) 1997 - 05/2001
Audi TT (8N) 09/1998 - 2000
Ford Galaxy 2000 - 2006*
Seat Alhambra I 2000 - 2005
Seat Arosa I 1997 - 2004
Seat Cordoba II 1999 - 2008
Seat Ibiza II/III 1999 - 2006
Seat Leon 1999 - 2006
Seat Toledo 1998 - 2004
Skoda Fabia I 1999 - 2007
Skoda Octavia I 1997 - 2003
Skoda Superb I 2001 - 2008
VW New Beetle 1997 - 2010
VW Bora 1998 - 2005
VW Caravelle 1996 - 2004
VW Caddy (9KV) 1998 - 2003
VW Golf (IV) 1997 - 2003
VW Multivan 1996 - 2004
VW Lupo (6E) 1998 - 2005
VW Passat (3B/3BG) 1998 - 2005
VW Polo (9N) 2001 - 2005
VW Sharan 2000 - 2010
VW T4 1996 - 2004
VW T5 2003 - 2010*
*Kjøretøy med VAG OEM MCD/MFD Sat Nav /1 DIN OEM HU
*Kjøretøy Ford med MFD OEM Sat Nav
Spesifikasjoner
Motorfordonsreléspenning: 12 V dc
Kontaktarrangement: 1-pin
Bytt spenning DC maks: 14 V dc
Strømbryter: maks. 30A
