Dayton Audio DATS LA er verktøyet for konstruktører og utviklere som trenger mer enn tradisjonelle T/S- og impedansmålinger. Med en integrert 100 watts forsterker, patentert DC-bias-analyse og et komplett målesystem for alle slags parametere, gir DATS LA en unik innsikt i hvordan et element faktisk oppfører seg under virkelig belastning.

• Patentert DC-bias-metode som avslører Bl og Kms-symmetri
• Integrert 100 watts AC/DC-forsterker
• Måler små og store T/S-parametere
• Analysere motorstyrke, symmetri og oppheng
• Impedanssveip for kasser og avstemminger
• Bl(x), Kms(x) og Le(x)-kurver
• Avansert LCR-måling
• Oscilloskop og tonegenerator
• USB-tilkobling mot PC
• Robust, bærbar konstruksjon

NB! For å få korrekte resultater gjelder de samme prinsippene som med tradisjonelle måleverktøy, men med større nøyaktighet:

• Tett ikke for ventilasjonshull i magneten på elementet, det påvirker opphengens oppførsel.
• Ved måling av Vas og Mms trengs enten en kjent testvekt på membranen eller en lukket testkasse. Større membraner og stivere oppheng krever mer vekt.
• DATS LA arbeider med høyere testnivåer enn DATS V3. Sørg for at elementet er ordentlig festet når du bruker høyere effekt.
• DC-bias-målinger bør gjøres i stille miljø uten luftstrøm, da membranens utslag ved lave frekvenser er følsomme for forstyrrelser.

Hurtigstart

• Last ned programvaren (Windows):
  Klikk her for å laste ned
• Installer og koble DATS LA med USB-B-kabelen til datamaskinen.
• Start programvaren.
• Gå til “Impedance Analyzer” og utfør en Test Leads Calibration, koble sammen testkablene og bekreft.
• Utfør deretter en Impedance Calibration mot de innebygde terminalene.
• Koble klemmene til elementet og begynn å måle.

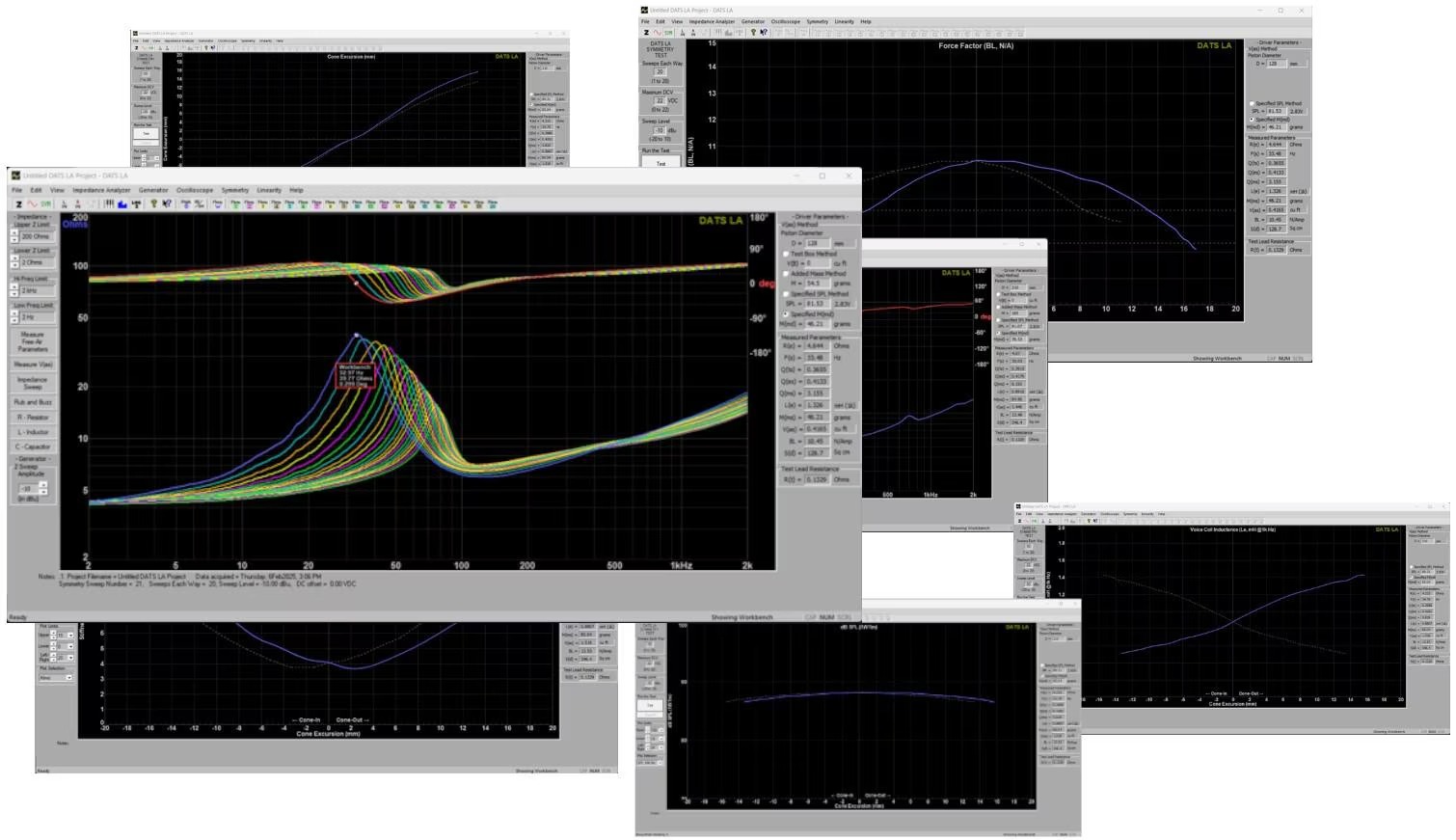

Programvaren viser impedanskurver i sanntid og trekker automatisk ut relevante parametere.

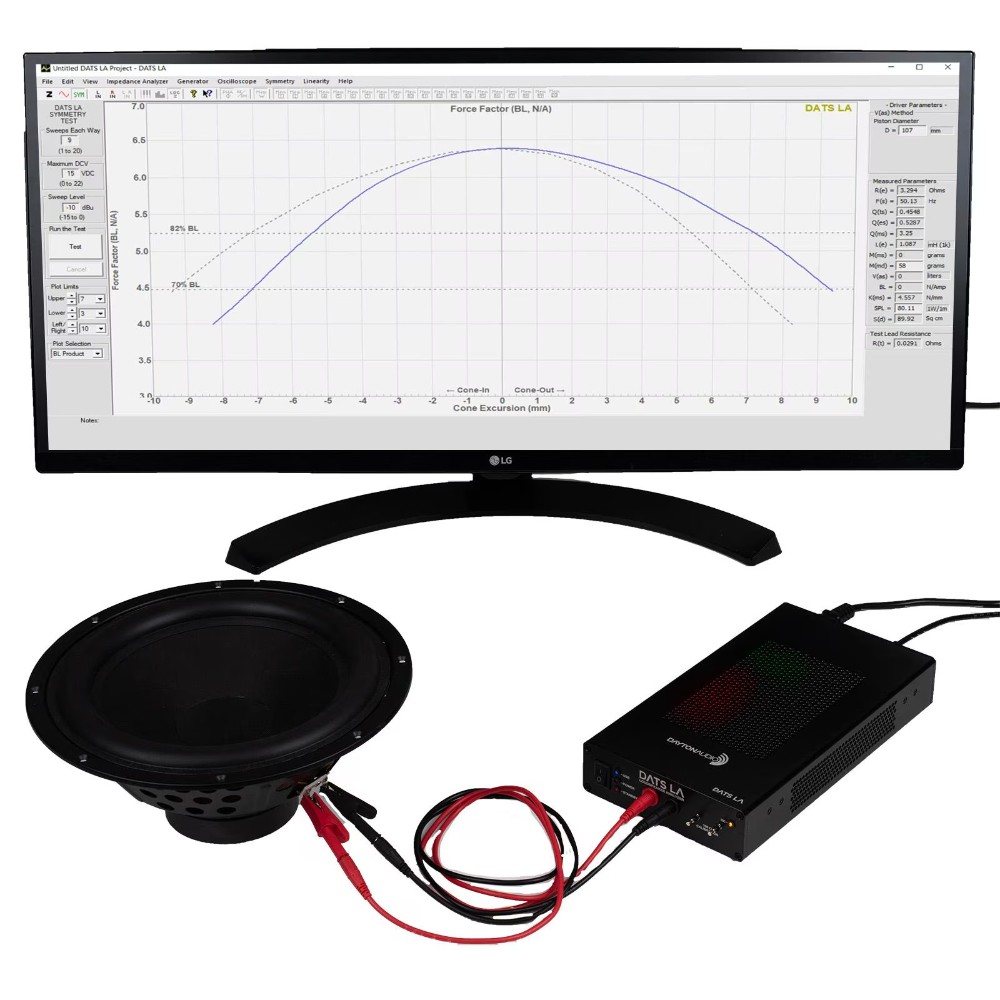

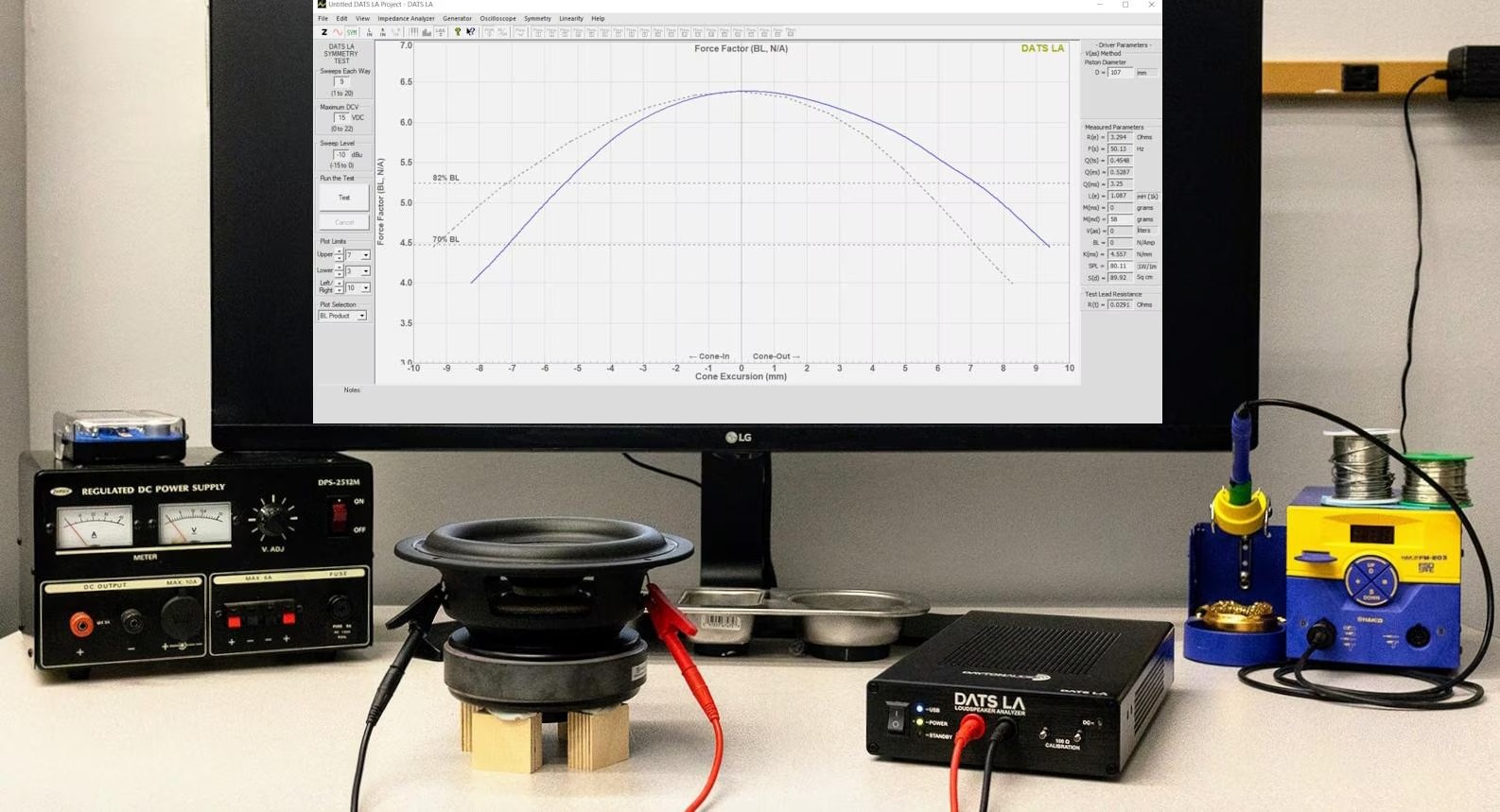

DC-bias: avslører virkelig motor- og opphengsoppførsel
Standardmålinger viser elementdata ved små signaler, men i virkeligheten endres motorstyrke (Bl), compliance (Kms) og induktans (Le) når membranen beveger seg. Her er DATS LA unik. Den patenterte teknikken (U.S. Patent #11,272,301) bruker kontrollerte DC-offsetpulser for å plassere talespolen i ulike posisjoner før impedanssveipet kjøres. På denne måten får du:

• Bl(x) - motorstyrke gjennom hele slaget
• Kms(x) - opphengens stivhet gjennom slaget
• Le(x) - induktans og dens variasjon med slag

Kurvene viser tydelig asymmetrier, konstruksjonsfeil, mekaniske begrensninger og motorforluster som ellers er ekstremt vanskelige å analysere med en vanlig DATS V3.

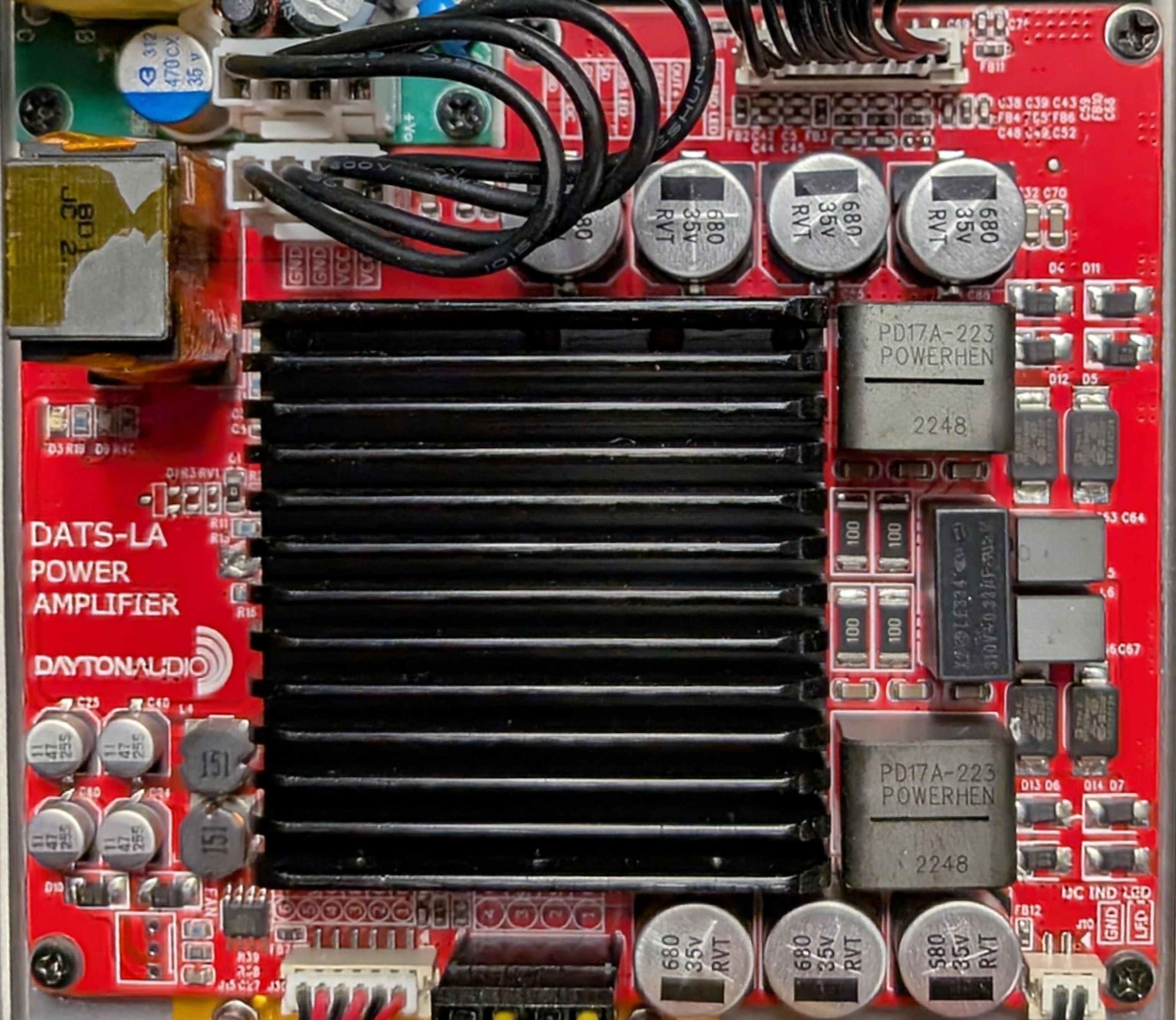

100 watts forsterker for store signaler
DATS LA måler ikke bare elementer i "labbsnill" signalnivå som DATS V3, men kan drive dem på opptil 100 watt som gjør det mulig å se:

• motorforluster ved høye utslag
• fluxmodulasjon
• termisk kompresjon
• endring av Re ved spoleoppvarming
• hvordan T/S-parametere skifter ved høyere signalnivå

Dette er kritisk for å modellere virkelig oppførsel, spesielt i grove bass- og PA-elementer.

T/S-parametere - små og store signaler
Små parametere:

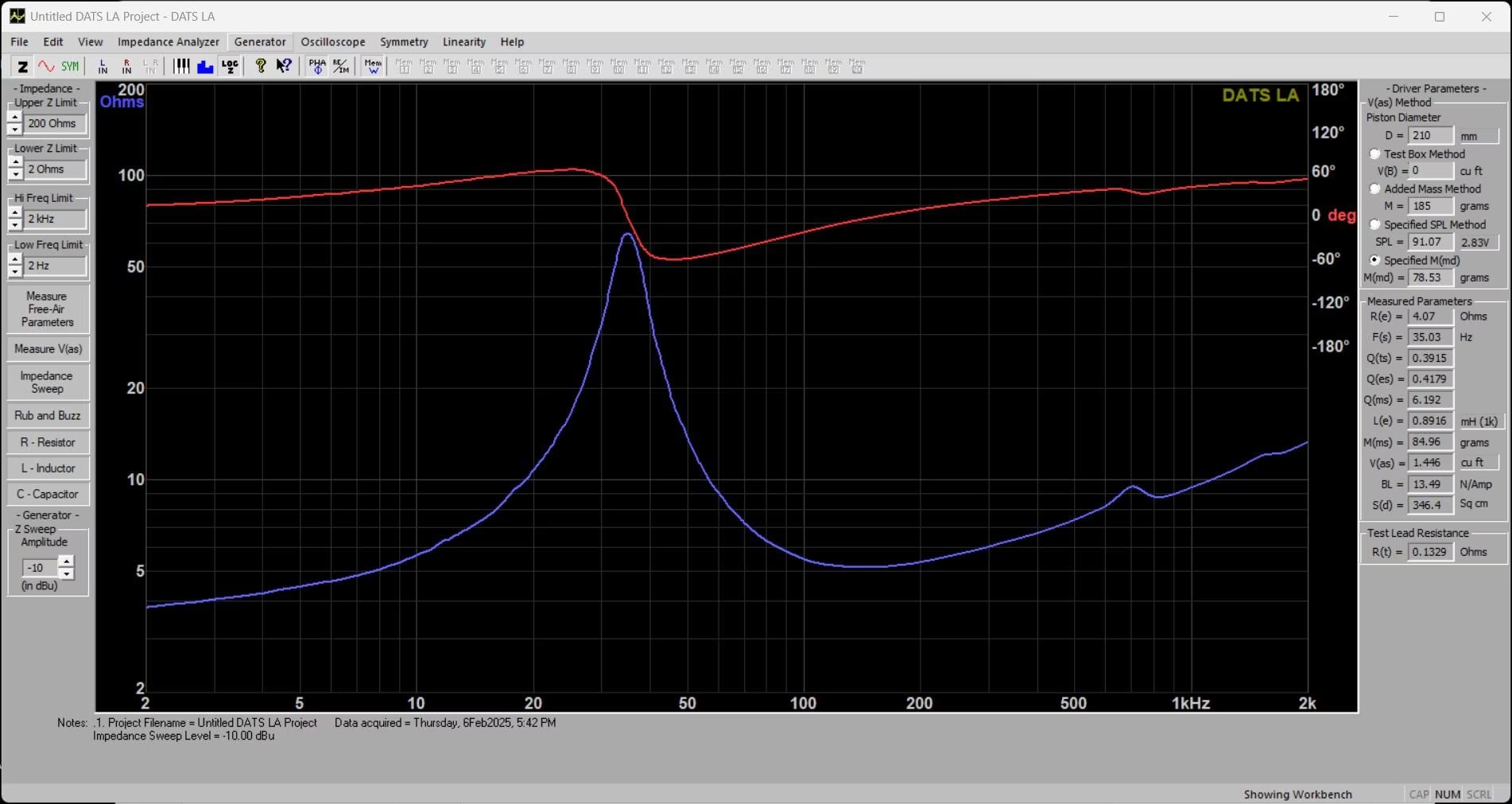

Velg "Measure Free-Air Parameters" så vises Fs, Qts, Qes, Qms, Le og impedanskurve.
Legg til vekt eller bruk testkasse og velg “Measure Vas” for å få Vas og Mms.

Store parametere:
Øk utgangsnivået og mål igjen. Programmet viser hvordan parametrene endres ved høyere spenning.

Avstemminger og kassparametere
Med et impedanssveip i montert kasse ser du:

• avstemmingsfrekvens i portet kasse
• Q-verdi i lukket kasse
• lekkasje eller tapt tetthet
• forskjøvne resonanser som indikerer konstruksjonsproblemer

Tips! Avstemmingen ligger i impedansdalen mellom de to toppene i en portet kasse. Har du flere avstemminger, så er prinsippet det samme og avstemminger havner mellom to topper.

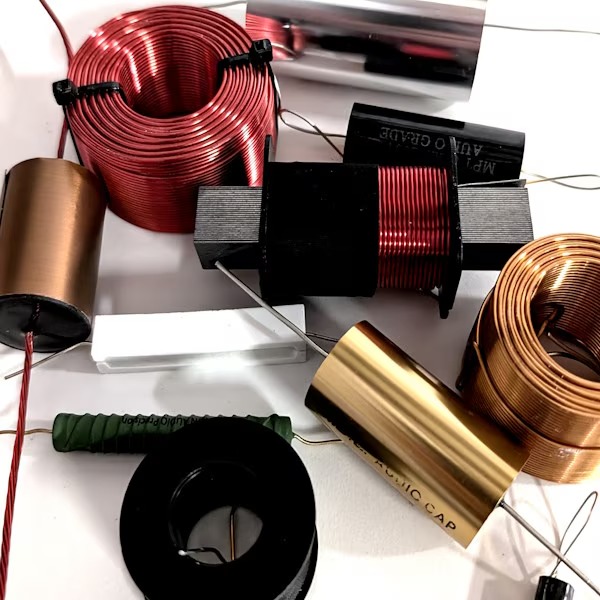

LCR-måler med høy presisjon
DATS LA fungerer også som en avansert komponentmåler:

• Induktorer (spoler) 0.05 mH til 100 mH (inkl. DC-resistans)
• Kondensatorer 0.002 µF til 10 000 µF (ESR, Q, tapvinkel)
• Motstand 0.002 ohm til 10 000 ohm

Perfekt for måling av filterkomponenter og passive nettverk.

Mer enn bare grafer
Programvaren som tilhører DATS-LA tilbyr:

• Bl(x), Kms(x), Le(x) med invertert referansekurve
• Oscilloskopmodus med to spor
• Tonegenerator med valgfri bølgeform
• Måling av Wright-parametere
• Eksport til simuleringer
• Rask kalibrering og lagring av prosjekt

DATS LA sammenlignet med DATS V3:

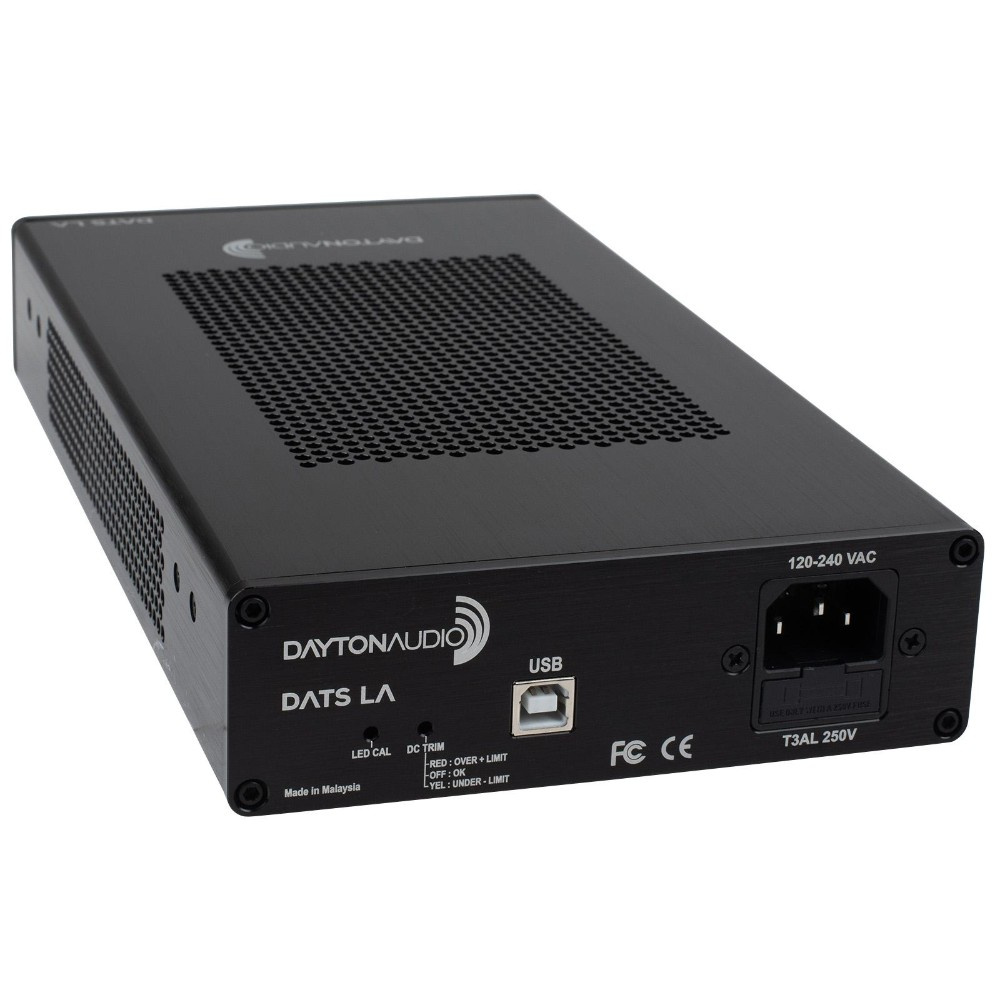

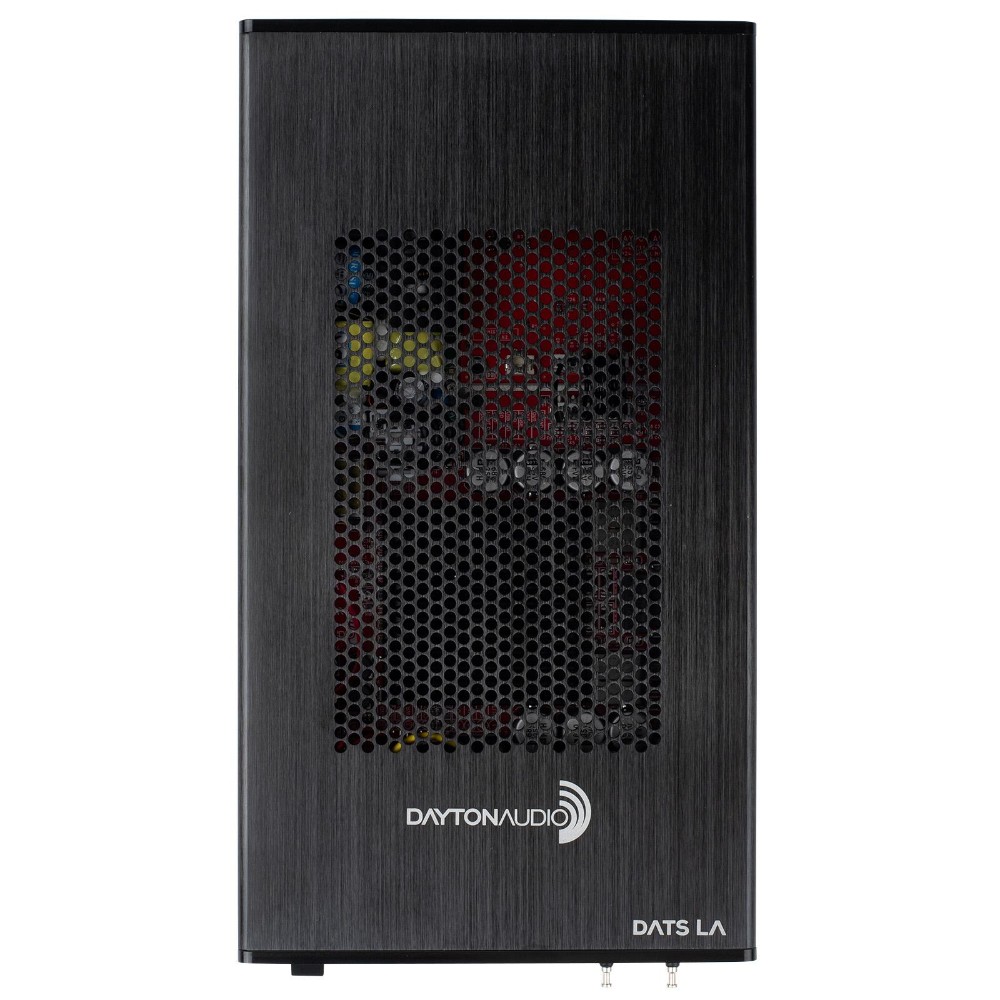

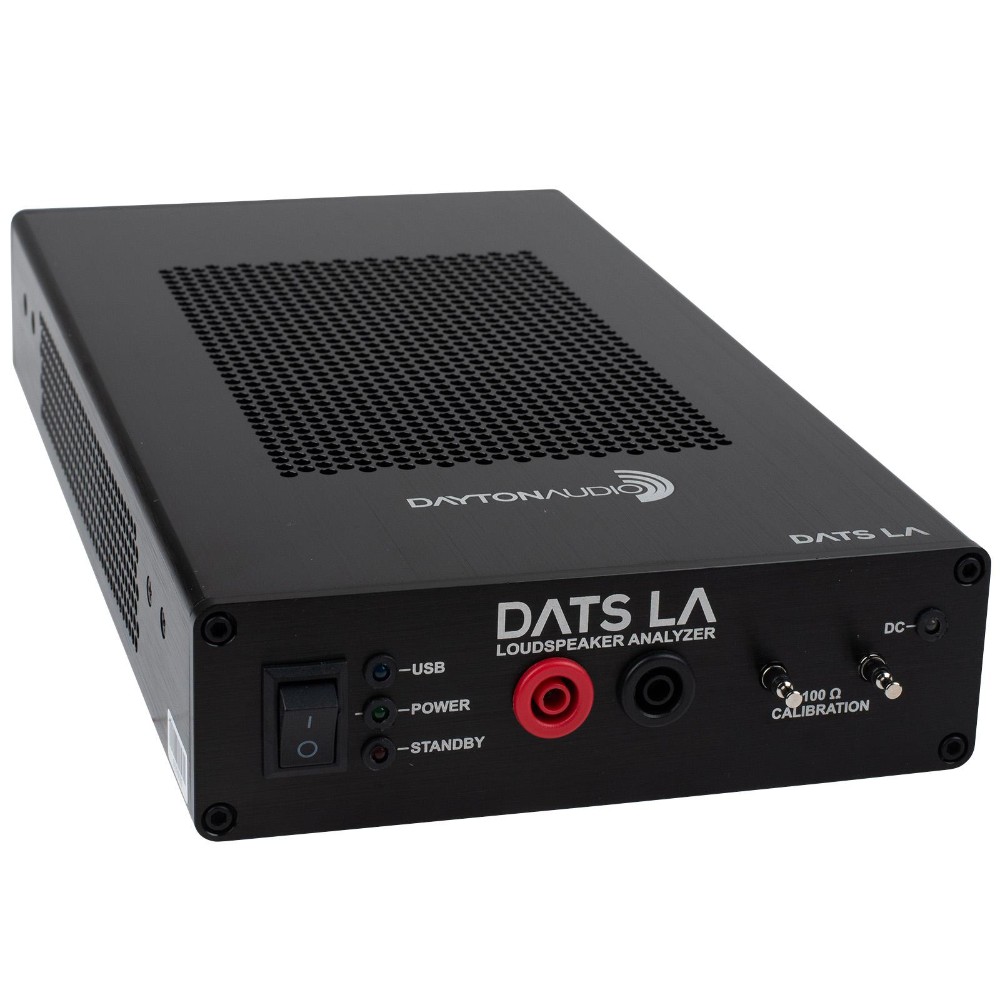

Spesifikasjoner
Maks effekt: 100 W RMS ved 4 ohm
Frekvensområde: 0.1 Hz til 20 kHz
USB-B dataforbindelse
Isolerte uttak for bananplugger
Nettspenning: 120–240 V AC
Effektforbruk: 100 W
Dimensjoner: 46 x 145 x 274 mm
Vekt: 1.7 kg

Lenke til programvare (kun Windows)
Lenke til hurtigstartguide
Lenke til patent
