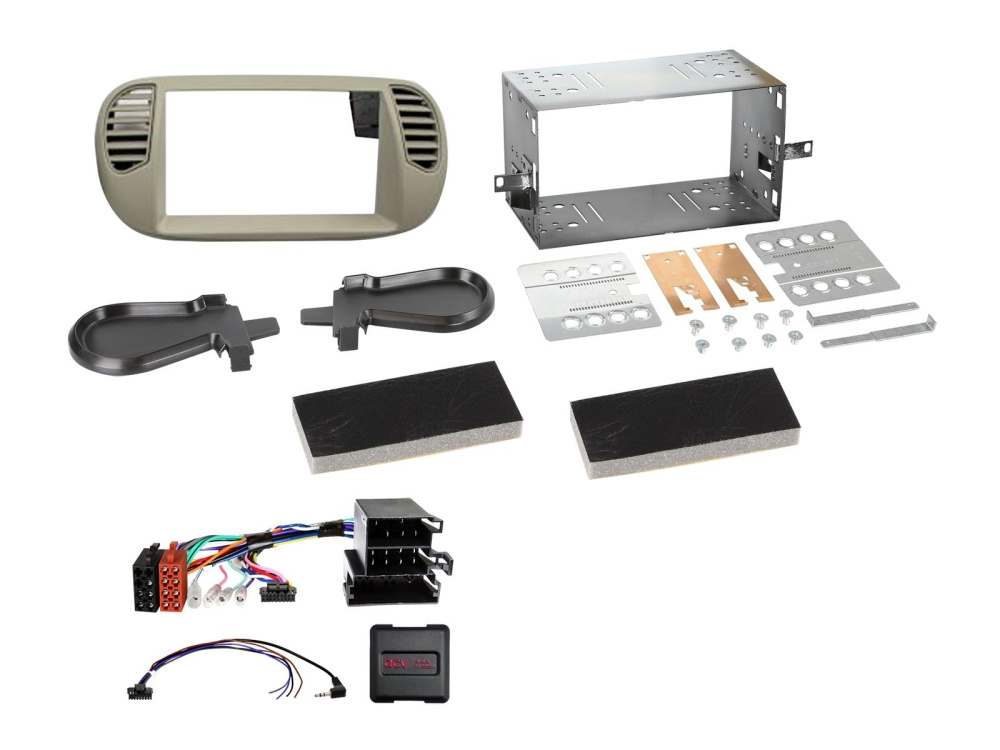

ACV 621094-23-1 er et 2-DIN sett for Fiat 500, laget for å passe modeller fra oktober 2007 til juli 2015. Settets farge er perlegrå, og det inneholder alle nødvendige komponenter for å bytte ut en original hovedenhet (HU) med en ettermarkedsmodell.
- Inkluderer monteringsramme og HU-kontakt for enkel installasjon.
- Gir alle nødvendige analoge signaler for drift av ettermarkeds HU.
- Kompatibelt med spesifikke OEM HU og innstillinger for kjøretøyet.
- Installasjon kan kreve tilpasning av originale ventilasjonskanaler.
- Leveres med detaljerte installasjonsanvisninger for korrekt tilkobling.
Produktet er designet for å sikre at alle funksjoner i kjøretøyet fungerer korrekt etter installasjon av en ny hovedenhet. Det er viktig å kontrollere OEM HU og kjøretøyets innstillinger før installasjonen påbegynnes. Sett inneholder også en SWC-kontakt som muliggjør bruk av rattkontroll, men noen funksjoner kan være begrenset avhengig av kjøretøyets utstyr og den valgte ettermarkeds HU. Kontroller at de medfølgende kontaktene passer både optisk og teknisk med bilens system.
Ved installasjon er det viktig å følge de angitte trinnene nøye for å sikre korrekt funksjon. Hvis det oppstår problemer med installasjonen, anbefales det å tilbakestille den originale HU og kontrollere alle tilkoblinger.
For å sikre at installasjonen blir vellykket, bør følgende signaler tas i betraktning:
Rød: +12V tenningsterminal 15
Oransje: +12V belysningsklemme 58
Lilla/hvit: +12V reverssignal
Rosa: hastighetspulssignal
Grønn: GND parkeringsbromssignal
Maksimal belastning for utgangene er 100 mA.
Det er viktig å merke seg at eventuelle modifikasjoner av kabeltrekking eller installasjon bør utføres av en utdannet spesialist for å unngå garantiproblemer og sikre korrekt funksjon.
Passer til
Fiat 500 (ZAF 312) 10/2007 - 07/2015
