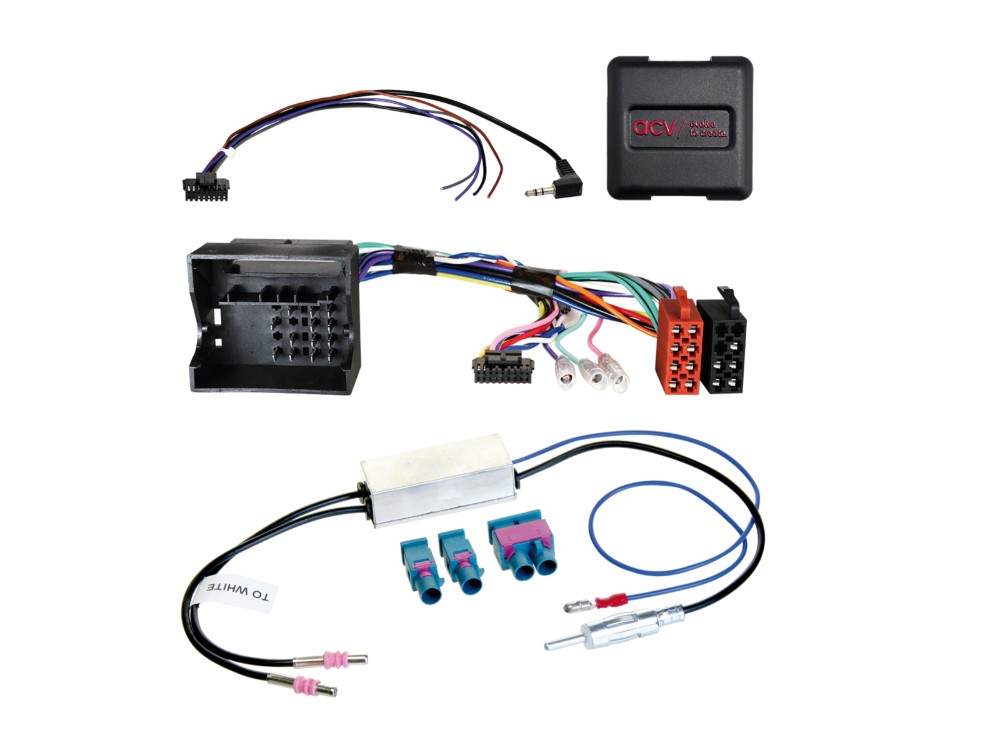

ACV 42xvw017 er en stalkadapter som gjør det mulig å beholde de originale funksjonene for rattkontroll når du bytter ut din fabrikkmonterte radio med en ettermarkedsenhet.

• Kompatibel med forskjellige bilmodeller fra Seat, Skoda og VW.
• Inkluderer tilkoblinger for både antenne og rattstyring.
• Støtter både kjøretøy uten og med OEM forsterket system.
• Enkel installasjon med tydelige tilkoblingsanvisninger.
• Gir tilgang til funksjoner som f.eks. ryggesignal og hastighetspuls.

Det er viktig å kontrollere at de avbildede kontaktene samsvarer med de som finnes i ditt kjøretøy, både optisk og teknisk. Sjekk også om noen av de listede OEM-radiomodellene var installert fra starten av. Før den endelige monteringen bør du verifisere bilens funksjonalitet, innstillinger og SWC-funksjonalitet. Ved spørsmål kan du kontakte vår support.

Merk at CAN Bus-kontakten er en 40-pins Quadlock og at VAG-kontakten er OEM SWC > 3,5 mm Jack. Antennekontakten er en OEM antenne Fakra(m)(Set) > DIN.

Følgende signaler tilbys: rød: +12V tenningsterminal 15, oransje: +12V belysningsklemme 58, lilla/hvit: +12V ryggesignal, rosa: hastighetspuls, grønn: GND parkeringsbromssignal. Lastkapasitet for utganger er maks 250 mA.

Generelle installasjonsanvisninger inkluderer å kontrollere alle funksjoner og innstillinger for OEM-radioen, koble fra OEM-radioen fra strømforsyningen og kontrollere alle grensesnittforbindelser for korrekthet.

Det er viktig at alle tilkoblinger og modifikasjoner gjøres av utdannet spesialistinstallatør for å sikre korrekt funksjon og unngå eventuelle garantiproblemer.

Passer til
Seat Alhambra (7N) 10/2010 - 04/2015
Seat Altea (5P) 06/2004 - 03/2009
Seat Ibiza (6J) 06/2008 - 02/2012
Seat Leon (1P) 09/2005 - 03/2009
Skoda Fabia (5J) 03/2007 - 04/2010
Skoda Octavia (1Z) 06/2004 - 05/2009
VW Golf V (1K) 11/2003 - 09/2008
VW Passat B6 (3C2) 11/2005 - 07/2010

Spesifikasjoner
CAN Bus-kontakt: 40-pins Quadlock
OEM SWC: 3,5 mm Jack
OEM antenne: Fakra(m)(Set) > DIN
Maks lastkapasitet: 250 mA
