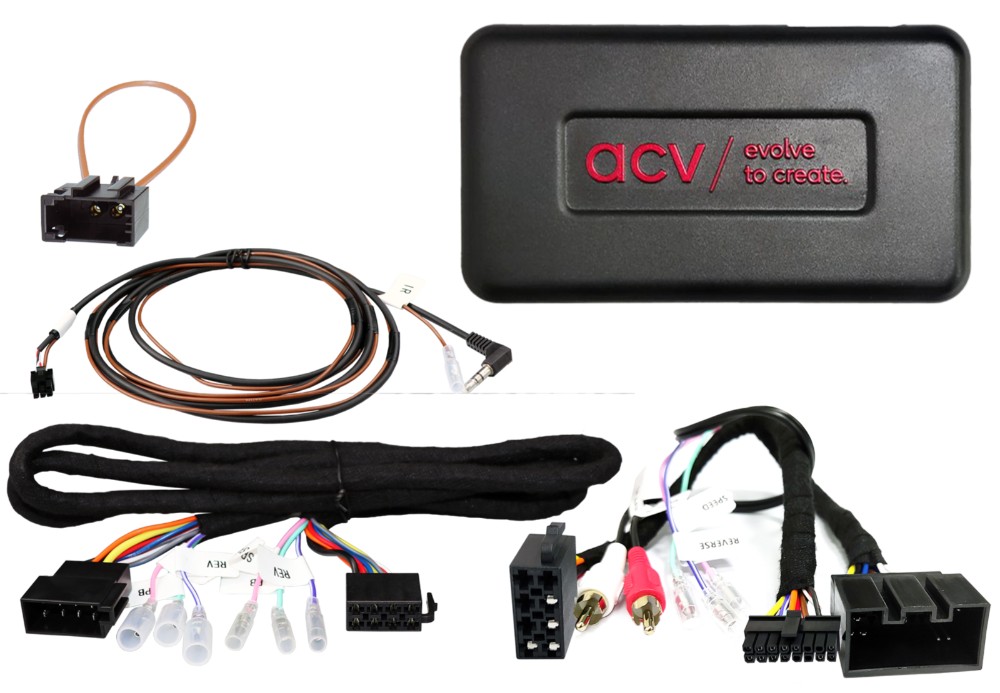

ACV 42xlr013 er en rattadapter for Land Rover Range Rover (LM/Vogue) som gjør det mulig å beholde de originale funksjonene for fjernkontroll på rattet når du bytter ut den fabrikkmonterte radioen med en ettermarkedsenhet.

• Kompatibel med Land Rover Range Rover (LM/Vogue) fra 09/2009 til 12/2012.
• Beholder funksjoner for rattfjernkontroll ved installasjon av ny radio.
• Inkluderer ulike tilkoblinger for å passe OEM-systemet.
• Gir signaler som +12V tenning, belysning, reverssignal og hastighetspuls.
• Installasjon krever nøye kontroll av alle tilkoblinger og innstillinger.

Vær oppmerksom på at avhengig av bilens utstyr og den ettermarkedsradioen som brukes, kan enkelte funksjoner mangle eller bli erstattet av andre. Kontroller at de avbildede kontaktene stemmer overens med de som finnes i ditt kjøretøy både optisk og teknisk. Kontroller også at en av de oppførte OEM-radioene er installert fra starten. Før den endelige monteringen, kontroller bilens funksjonalitet, innstillinger og SWC-funksjonalitet. Ved spørsmål, vennligst kontakt vår support.

CAN Bus-kontakt: 20-pins Land Rover-kontakt: OEM SWC > 3,5 mm Jack / løs tråd kontakt: OEM forsterket system > RCA(m) rød/hvit. Kontakt: Fiberoptisk sløyfe (f) MOST-ring > OEM-skjerm.

Funksjoner som ikke støttes: kjøretøy med OEM MOST forsterket system, kjøretøy uten Alpine Touch Screen HU, bilens innstillinger, dato/tid innstillinger, faderfunksjon.

Generelle installasjonsanvisninger inkluderer verifisering av alle funksjoner og innstillinger av OEM HU, samt korrekt tilkobling av alle kabler i henhold til installasjonsanvisningene for den nye radioen.

Endringer av konfigurasjonen av grensesnittet og HU-tilkoblingskabelen skal utføres av en utdannet spesialistinstallatør.

Eventuelle endringer eller tilkoblinger som ikke følger produsentens retningslinjer kan påvirke garantien og funksjonaliteten.

Følgende signaler leveres:
Rød: +12V tenning klemme 15
Oransje: +12V belysning klemme 58
Lilla/hvit: +12V reverssignal
Rosa: hastighetspuls signal
Grønn: GND håndbrekk signal
Lastkapasitet utganger: 250 mA maks.
Strømkrav mer enn 250 mA: 1 reléspole motstand 75 Ohm min. 2 reléspole motstand 150 Ohm min.

For mer informasjon og detaljerte installasjonsanvisninger, se manualen som følger med produktet.

Passer til
Land Rover Range Rover (LM/Vogue) 09/2009 - 12/2012

Spesifikasjoner
CAN Bus-kontakt: 20-pins
OEM SWC > 3,5 mm Jack
OEM forsterket system > RCA(m) rød/hvit
Funksjoner som ikke støttes: faderfunksjon
