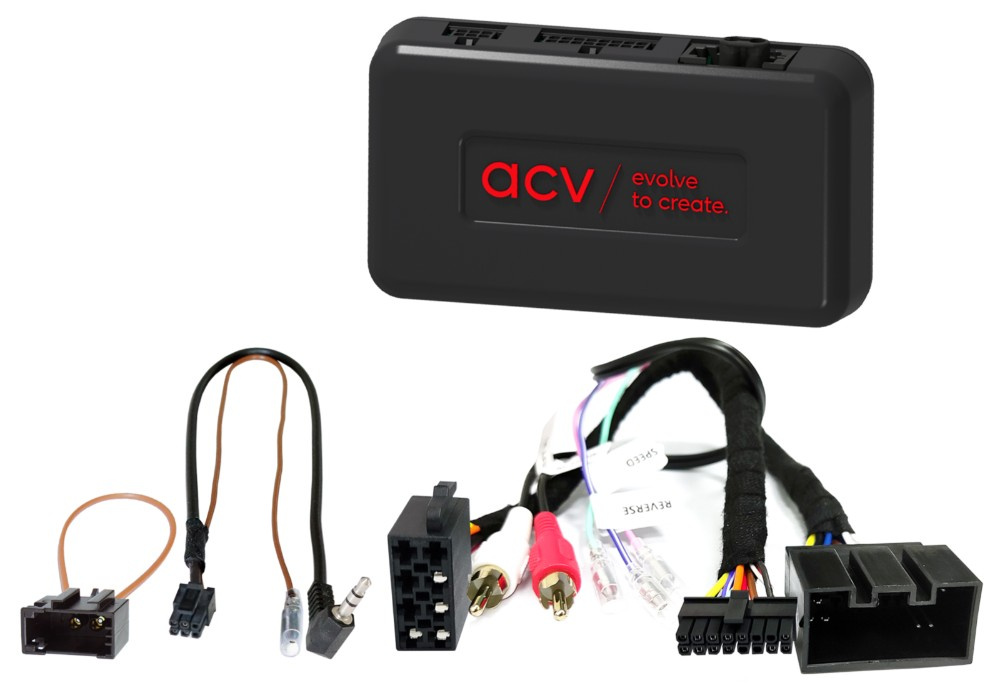

ACV 42xlr008 er en stalkadapter for Land Rover som gjør det mulig å beholde de originale funksjonene for rattkontroll når du bytter ut den fabrikkmonterte radioen med en ettermarkedsenhet.
- Kompatibel med Land Rover Range Rover III (L322/Vogue) fra 09/2009 til 12/2012.
- Gir mulighet til å bruke rattkontrollene med en ny radio.
- Inkluderer ulike tilkoblinger for OEM-systemer og ettermarkedsenheter.
- Funksjoner kan variere avhengig av bilens utstyr og den nye enhetens programvare.
- Installasjon krever nøye kontroll av alle tilkoblinger og innstillinger.
Denne adapteren er designet for å sikre at alle funksjoner fungerer som de skal etter installasjonen. Kontroller at de angitte kontaktene matcher de som finnes i bilen din både optisk og teknisk. Det er viktig å verifisere at den originale radioen er en av de listede OEM-enhetene. Før den endelige monteringen bør du også kontrollere bilens funksjonalitet og innstillinger for rattkontroll. For hjelp kan du kontakte vår support.
Vær oppmerksom på at CAN Bus-kontakten er en 20-pins Land Rover-kontakt. Den har også en OEM SWC > 3,5 mm Jack / løse ledninger og en RCA (m) rød/hvit for OEM forsterkersystem. Adapteren inkluderer en fiberoptisk loop (f) MOST-ring for OEM-skjerm. Flere funksjoner, som dato/tid-innstillinger og faderfunksjon, støttes ikke av OEM forsterkersystemet.
Følgende signaler leveres:
- Rød: +12V tenning klemme 15
- Oransje: +12V belysning klemme 58
- Lilla/hvit: +12V rygge signal
- Rosa: hastighetspulsignal
- Grønn: GND parkeringsbromssignal
- Lastkapasitet utganger: 250 mA maks.
Generelle installasjonsanvisninger inkluderer verifisering av alle funksjoner og tilkoblinger, samt nøye oppfølging av installasjonsprosedyren for å sikre korrekt funksjon. Eventuelle endringer eller tilkoblinger bør utføres av utdannet spesialistinstallatør for å unngå problemer med garantien eller funksjonaliteten.
For å sikre korrekt installasjon og funksjon er det viktig å følge alle anvisninger nøye og å være klar over at modifikasjoner kan påvirke garantien.
Passer til
Land Rover Range Rover III (L322/Vogue) 09/2009 - 12/2012
