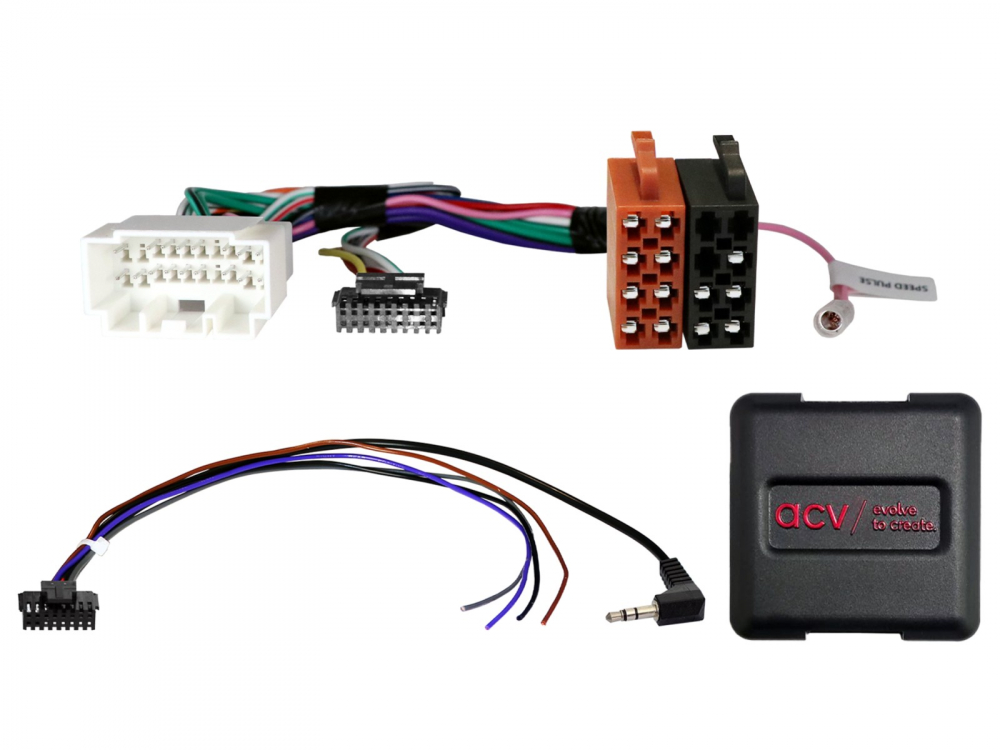

ACV 42xsz001 er en stalkadapter som gjør det mulig å beholde de originale funksjonene for rattkontrollen når du bytter ut den fabrikkmonterte radioen med en ettermarkedsenhet.

• Adapter for Fiat, Opel og Suzuki kjøretøy.
• Kompatibel med 20-pins Suzuki-kontakt.
• Beholder funksjoner for rattkontroll ved installasjon av ny radio.
• Sjekk at kontaktene passer både optisk og teknisk i ditt kjøretøy.
• Inkluderer installasjonsanvisninger for korrekt tilkobling og konfigurasjon.

Vær oppmerksom på at avhengig av kjøretøyets utstyr samt ettermarkedsenhetens funksjoner og programvare kan enkelte individuelle funksjoner utelukkes eller erstattes av andre funksjoner. Sjekk om noen av de listede OEM-radioene ble installert opprinnelig. Sjekk også kjøretøyets funksjonalitet, innstillinger og SWC-funksjonalitet før den endelige monteringen. For hjelp, kontakt vårt supportteam.

Følgende signaler tilbys: Reimporterte kjøretøy eller kjøretøy med annen programvare kan være inkompatible i funksjoner.

Generelle installasjonsanvisninger: Verifisering: 1: Sjekk alle driftsfunksjoner og kjøretøyets innstillinger for OEM-radioen. 2: Koble fra OEM-radioen fra strømforsyningen. 3: Sjekk alle grensesnitttilkoblinger for korrekthet uten strøm.

Tilkobling og tilkoblingssekvens: 1: Sjekk innstillinger og maskinvarekonfigurasjon av grensesnittet uten strøm. 2: Sjekk konfigurasjonen av HU-tilkoblingskabelen uten strøm. 3: Koble HU-tilkoblingskabelen i henhold til bruksanvisningen for ettermarkedsradioen. 4: Koble alle andre tilkoblinger i henhold til bruksanvisningen for ettermarkedsradioen. 5: Koble hele installasjonen til kjøretøyet med hovedtilkoblingen sist. 6: Programmer grensesnittet i henhold til instruksjonene i artikkelteksten og i manualen. 7: Konfigurer ettermarkedsradioen i henhold til bruksanvisningen for ettermarkedsenheten. 8: Funksjonstest av rattkontroll og kjøretøy.

Endringer av konfigurasjonen av grensesnittet og HU-tilkoblingskabelen: 1: Endre konfigurasjonen uten strøm. 2: Gjenoppretting se ovenfor 5 til 8.

Ved feil på grensesnittet eller kjøretøyet: 1: Gjeninstaller OEM-radioen. 2: Bruk OEM-radioen. 3: Etabler CAN-buss avstengning. 4: Sjekk maskinvarekonfigurasjonen av grensesnittet. 5: Gjenoppretting etter CAN-buss avstengning se ovenfor 5 og 6.

Ytterligere tilkoblinger, endringer av tilkoblinger, alternative tilkoblinger, tilkoblinger av løse kabler eller tilkoblingsforlengelser av løse kabler som angitt i informasjonsteksten eller manualen er kun for orientering og for informasjon til utdannede spesialistinstallatører.

Endringer av den forhåndsmonterte kabelbunten kan ugyldiggjøre produktets garanti.

Passer til
Fiat Sedici (FY) 08/2009 - 10/2014
Opel Agila B (H-B) 04/2008 - 12/2014
Suzuki Dzire 2008 - 2010
Suzuki Grand Vitara (JT) 10/2005 - 09/2008
Suzuki Grand Vitara (JT) 09/2008 - 12/2012
Suzuki Kizashi (FR) 10/2010 - 08/2015
Suzuki Ritz 2009 - 2011
Suzuki Splash (EX) 04/2008 - 05/2012
Suzuki Swift (MZ/EZ) 05/2005 - 08/2010
Suzuki Swift (MZ/EZ) 01/2008 - 09/2010
Suzuki SX4 (EY/GY) 06/2006 - 01/2010
Suzuki SX4 (EY/GY) 09/2009 - 12/2014

Spesifikasjoner
20-pins kontakt
OEM SWC > 3,5mm Jack / løse kabler
Kjøretøy med Siemens / VDO PACR 01/PACR 02/PACR 06/SUKNR301 OEM HU
Kjøretøy med Panasonic OEM Sat Nav
Kjøretøy uten Siemens / VDO PACR 05/PACR 07/PACR 08 OEM HU
