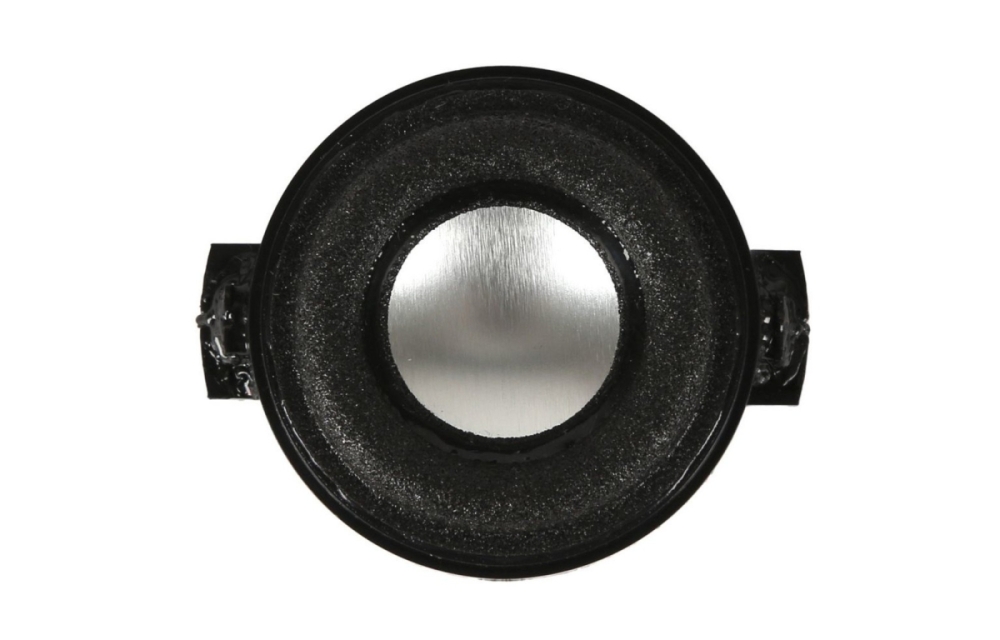

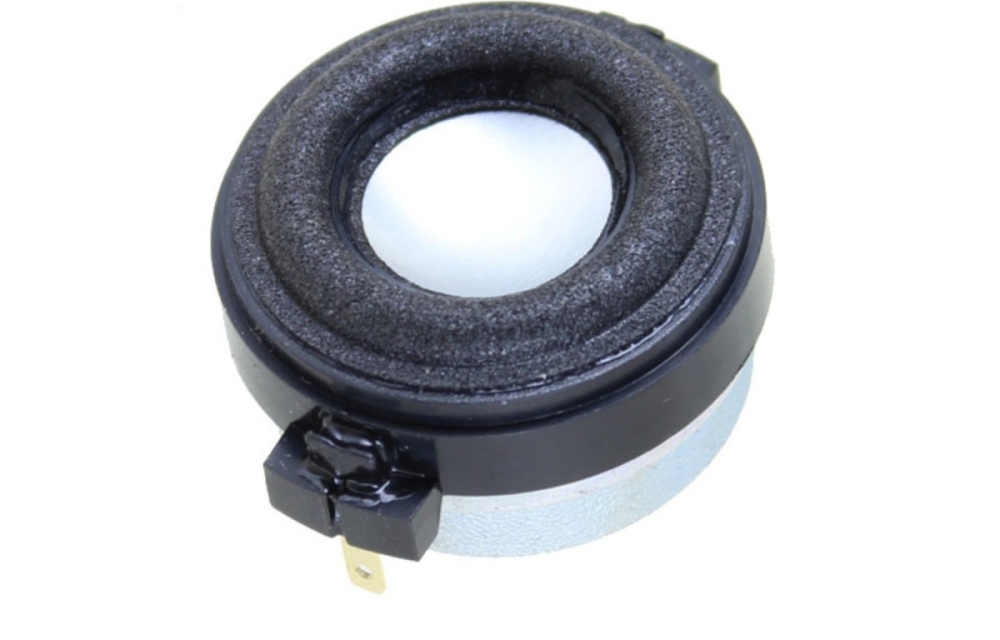

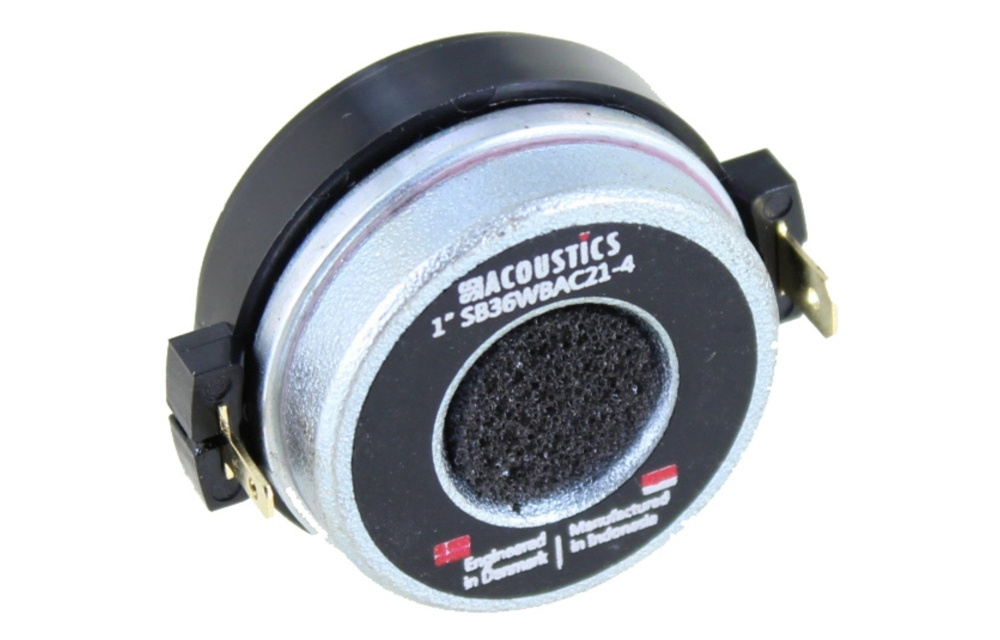

SB Acoustics SB36WBAC21-4 er et kompakt 1-tommers fulltoneelement med aluminiumkon og 4 ohm impedans, designet for små høyttalere, lydplanker og innebygde systemer der plassen er begrenset. Elementets lave bevegelige masse og ventilerte konstruksjon gir god dynamikk, lav forvrengning og en lineær frekvensrespons, noe som resulterer i klar og detaljert lydgjengivelse med stabil termisk ytelse.

• Impedans: 4 Ω
• Effekt: 5 W (IEC 268-5, høypass 200 Hz)
• Konmateriale: Aluminium
• Talspolediameter: 20,4 mm
• Følsomhet: 77 dB (2,83 V / 1 m)
• Fri luftresonans (Fs): 200 Hz
• Lineært slag (p-p): 3,5 mm
• Ytre diameter: 36 mm (chassis), 43 mm inkl. flens
• Monteringsdybde: 20,8 mm

Konstruksjon og lydegenskaper
Elementets aluminiumkon kombinerer lav vekt og høy stivhet for tydelig og detaljert lydgjengivelse. Den ventilerte og long-stroke-designen gir stort bevegelsesutslag med lav kompresjon, noe som gir dynamisk og rent lyd også ved høyere nivåer. Ferrofluidkjølingen sikrer termisk stabilitet som reduserer risikoen for forvrengning og skade ved belastning.

Passform og montering
SB36WBAC21-4 er kompakt og enkel å montere i små rom med en innfellingsdiameter på cirka 34 mm og en monteringsdybde på 20,8 mm. Den er forberedt for bakmontering og har langvarige sølvledere for pålitelige tilkoblinger. Den lette konstruksjonen gjør den ideell for applikasjoner der plass og vekt er begrenset.

Spesifikasjoner
Nominell impedans: 4 Ω
DC-motstand (Re): 3,4 Ω
Talspoleinduktans (Le): 0,12 mH
Effektivt membranområde (Sd): 4,2 cm²
Talspolediameter: 20,4 mm
Talspolehøyde: 5,5 mm
Luftgapshøyde: 2,0 mm
Lineært slag (p-p): 3,5 mm
Magnetvekt: 0,01 kg
Fri luftresonans (Fs): 200 Hz
Følsomhet (2,83 V / 1 m): 77 dB
Effekttålighet: 5 W (IEC 268-5, høypass 200 Hz, 12 dB/okt)
Mekanisk Q-faktor (Qms): 0,68
Elektrisk Q-faktor (Qes): 1,05
Total Q-faktor (Qts): 0,41
Bevegelig masse inkl. luft (Mms): 0,76 g
Kraftfaktor (Bl): 1,76 Tm
Ekvivalent volum (Vas): 0,021 liter
Ettergivelighet (Cms): 0,83 mm/N
Mekanisk tap (Rms): 1,4 kg/s
Ytre diameter: Ø36 mm (chassis) / Ø43 mm inkl. flens
Innfellingsdiameter (cutout): ca Ø34 mm
Monteringsdybde: 20,8 mm
