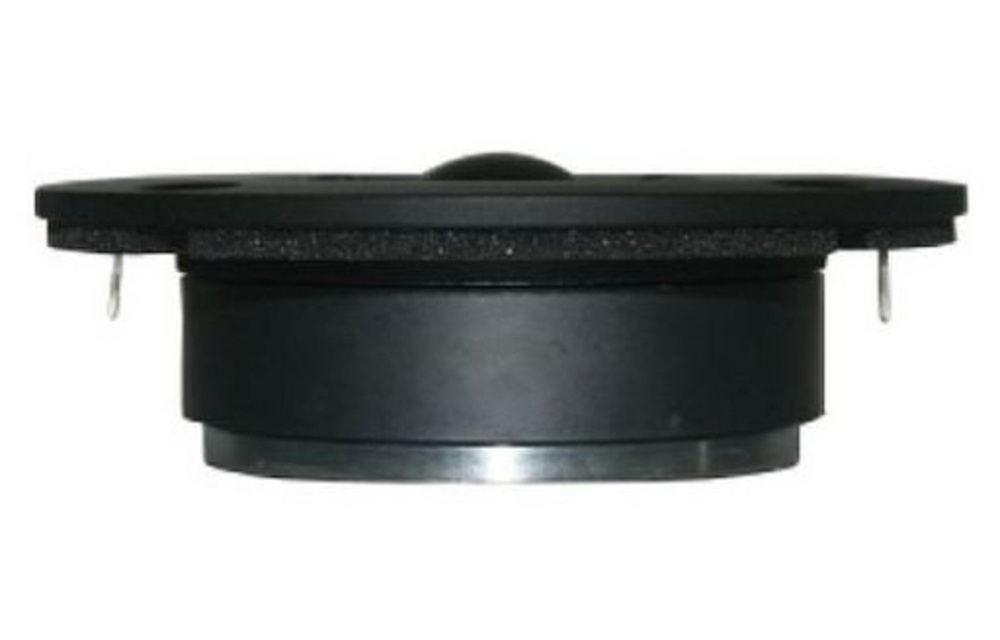

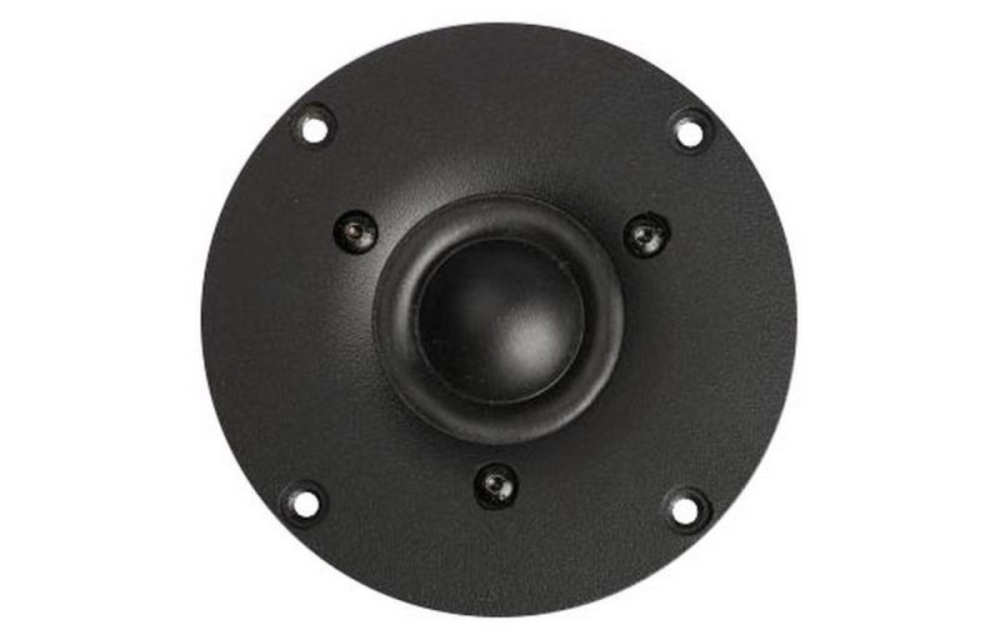

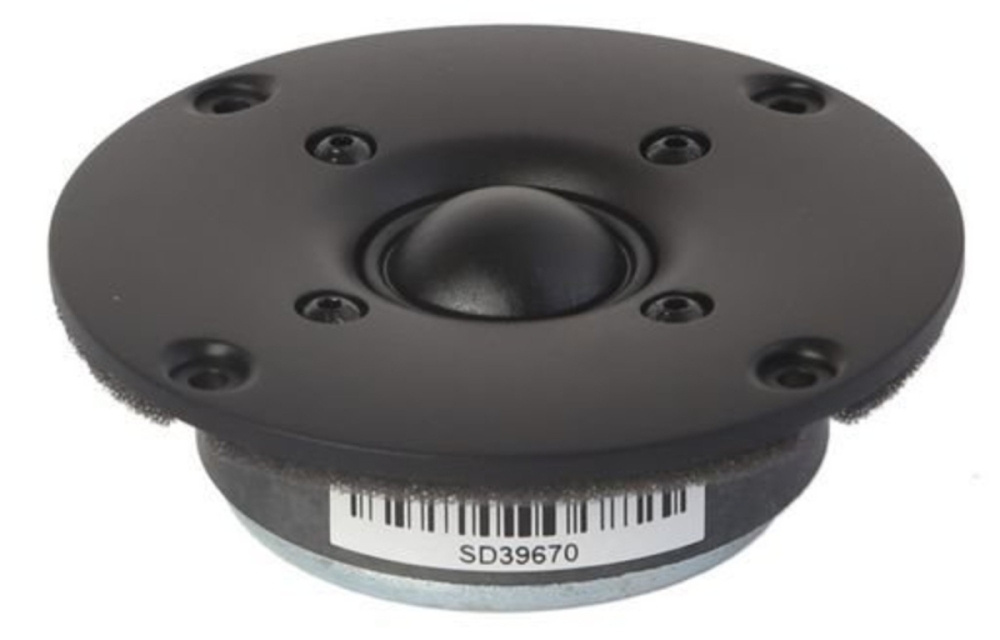

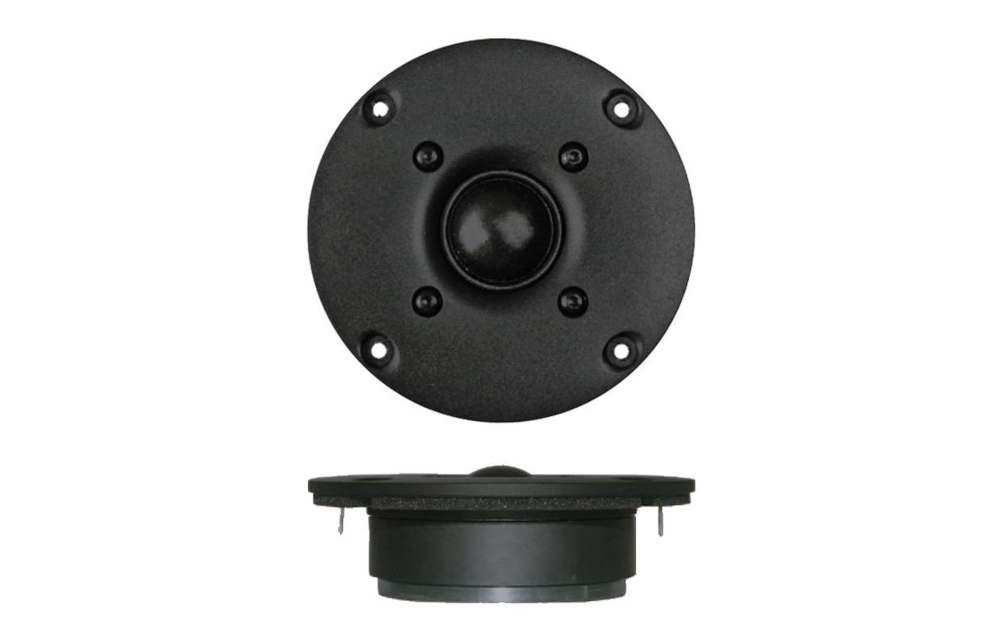

SB Acoustics SB26ST-C000-5 er en 1-tommers soft dome-diskant med optimal demping i polhullet som minimerer interne refleksjoner for renere lyd. Den har en lett CCAW-talspole og et saturasjonskontrollert motorsystem som gir lav forvrengning og en myk, jevn høyfrekvensgjengivelse. Diskanten er beregnet for bruk med høypassfilter rundt 2600 Hz og passer i originalsystemer og egne bygg som krever fin diskantgjengivelse og høy effekttoleranse.

• Nominal impedans: 5 Ω
• Følsomhet: 91 dB (2,83 V / 1 m)
• Effekttoleranse: 80 W (IEC 268-5)
• Talspolediameter: 25,4 mm
• Fri luftresonans: 870 Hz
• Baffeldiameter: Ø88,5 mm
• Cutout-mål: Ø70,0 mm
• Innsettingsdybde: 33,2 mm
• Skruer hull: 4 × Ø4,0 mm

Konstruksjon og lydkvalitet
SB26ST-C000-5 har en soft fabric dome i fin vev som gir en myk og kontinuerlig frekvensgang uten harde topper. Den optimaliserte dempingen i polhullet reduserer interne refleksjoner som forbedrer lydklarheten. Motorsystemet er saturasjonskontrollert for å holde forvrengningen lav selv ved høy belastning. Den lette CCAW-talspolen reduserer den bevegelige massen og bidrar til rask transientrespons og detaljrikdom i diskanten. Resultatet er en balansert og naturlig høyfrekvensgjengivelse som fungerer godt i både originalsystemer og high-end bygg.

Mål og montering
Diskanten er tilpasset for enkel montering med en baffeldiameter på 88,5 mm og et innfellingshull (cutout) på 70 mm. Den har fire forsenkede skruehull for sikker festing og en innsettingsdybde på 33,2 mm som gjør den lett å integrere i de fleste kasser og paneler. Den kompakte konstruksjonen letter montering i trange rom uten å gå på kompromiss med lydkvaliteten.

Spesifikasjoner
Nominal impedans: 5 Ω
DC-motstand (Re): 4,4 Ω
Talspoleinduktans (Le): 0,07 mH
Effektivt membranareal (Sd): 6,2 cm²
Talspolediameter: 25,4 mm
Talspolehøyde: 1,8 mm
Luftgapshøyde: 3,0 mm
Lineær talspolerørelse (p-p): 1,2 mm
Bevegelig masse inkl. luft (Mms): 0,33 g
Fri luftresonans (Fs): 870 Hz
Følsomhet (2,83 V / 1 m): 91 dB
Mekanisk Q-faktor (Qms): 5,0
Elektrisk Q-faktor (Qes): 1,64
Total Q-faktor (Qts): 1,24
Kraftfaktor (Bl): 2,2 Tm
Effekttoleranse: 80 W (IEC 268-5)
Magnetisk flukstetthet: 1,23 T
Magnetvekt: 0,22 kg
Nettovekt: 0,51 kg

Mål / montering
Baffeldiameter: Ø88,5 mm
Frontdiameter: Ø100,0 mm ±0,35 mm
Skruehull: 4 × Ø4,0 mm
Forsenking: Ø8,0 mm (4 stk)
Innsettingsdybde: 33,2 mm
Bakre mål: Ø81,3 mm
Cutout (innfellingshull): Ø70,0 mm
