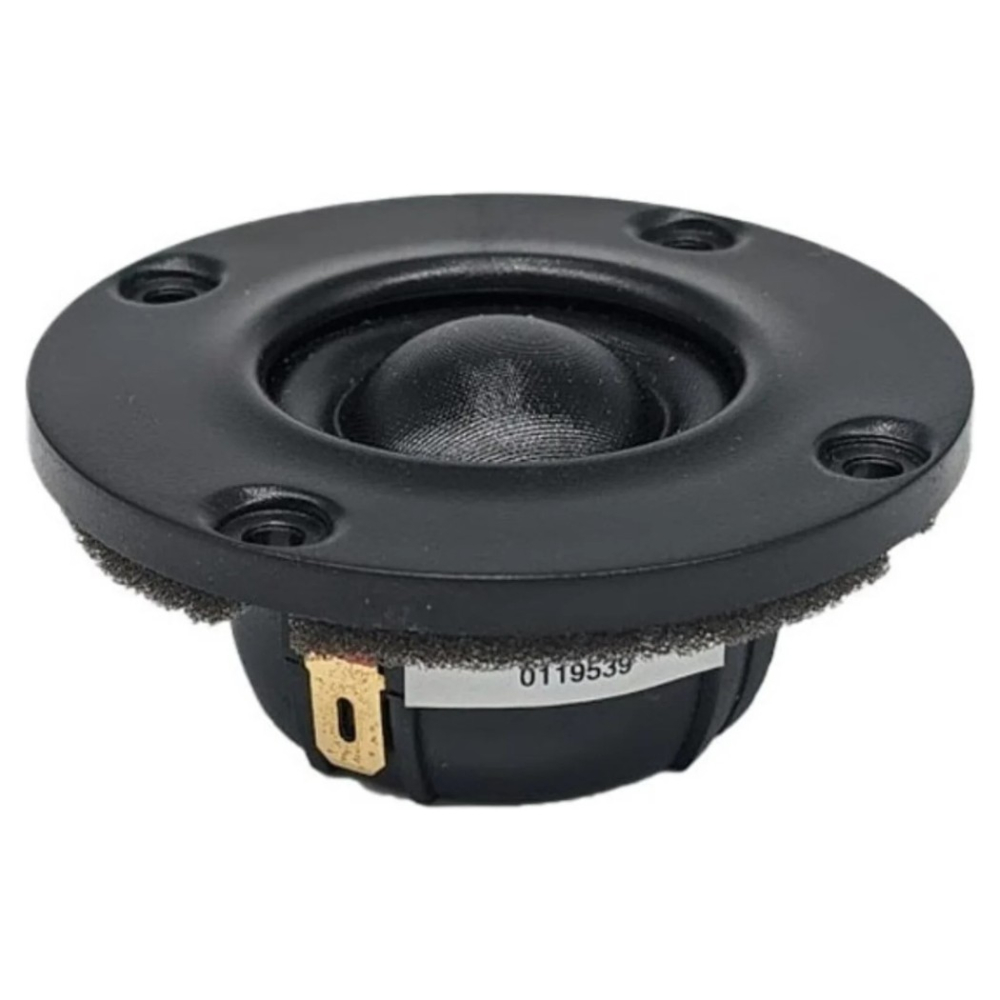

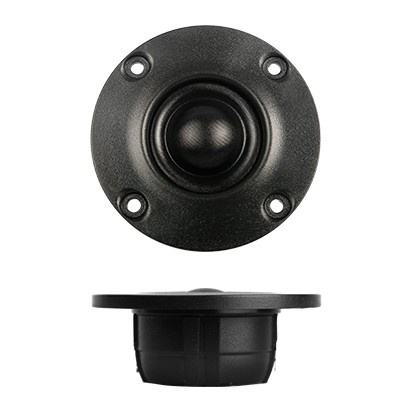

Kompakt diskant med lav resonansfrekvens

SB Acoustics SB21SDCN-C000-4 er en kompakt diskant for høyttalerprosjekter der lav forvrengning, lav bevegelig masse og gode delefrekvensmuligheter står i fokus. Konstruksjonen kombinerer en stor dome med neodymmotor, kobberkappe og dempet bakkammer, noe som hjelper elementet med å holde induktans og fasevridning nede samtidig som resonansfrekvensen havner på lave 850 Hz.

• 4 ohm nominell impedans
• 90 dB følsomhet ved 2.83 V/1 m
• Resonansfrekvens på 850 Hz
• 40 W belastningsevne i henhold til IEC 268-5
• Neodymmotor med kobberkappe for lav induktans
• CCAW-talespole for lav bevegelig masse
• Dempet bakkammer for kontrollert gjengivelse

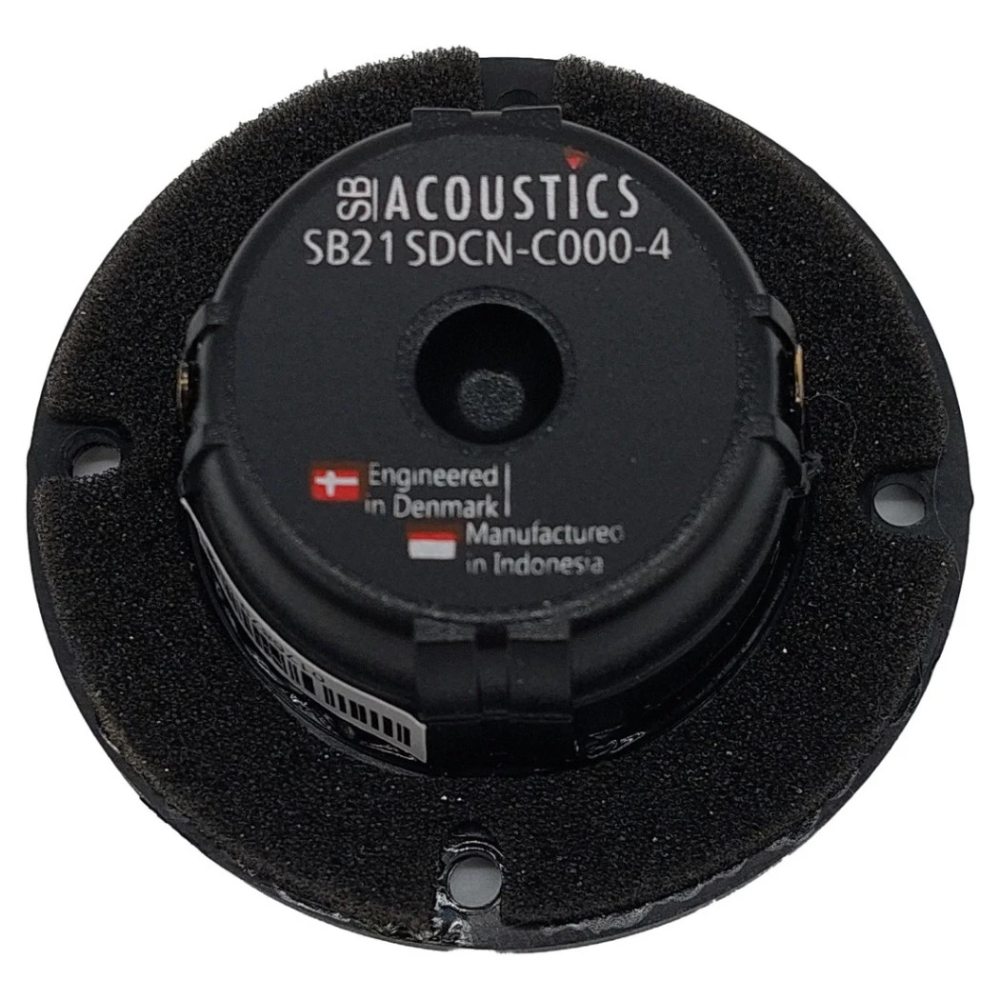

Motor og talespole

Den kompakte neodymmotoren bruker en kobberkappe som reduserer talespolens induktans og dermed også faseforskyvningen ved høyere frekvenser. Talespolen er viklet med CCAW-leder for å holde den bevegelige massen nede, og den totale bevegelige massen inkludert luft er bare 0.25 g. Sølvledere med lang levetid brukes mellom talespole og tilkobling.

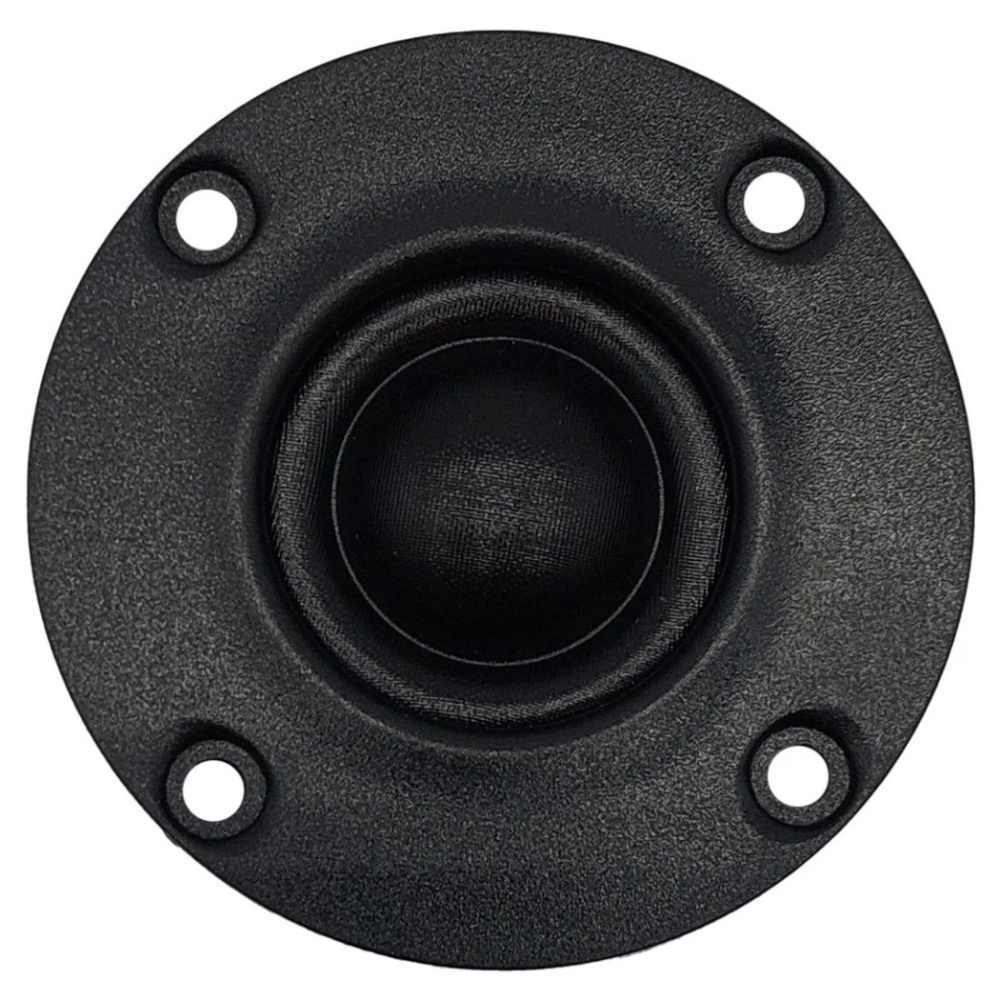

Dome og bakkammer

Den relativt store domen gir et effektivt stempelareal på 4.9 cm² og er kombinert med et ikke-resonerende bakkammer med optimalisert demping. Det bidrar til den lave frie resonansfrekvensen på 850 Hz og gir konstruktøren større spillerom ved utformingen av delefilteret. Den oppgitte belastningsevnen på 40 W gjelder i henhold til IEC 268-5 med et 12 dB/oktav Butterworth-høypass ved 2600 Hz.

Parametere

DC-resistans, Re: 3.1 ohm
Talespoleinduktans, Le: 0.04 mH
Effektivt stempelareal, Sd: 4.9 cm²
Bevegelig masse inkludert luft, Mms: 0.25 g
Fri resonansfrekvens, Fs: 850 Hz
Mekanisk Q-faktor, Qms: 2.44
Elektrisk Q-faktor, Qes: 2.45
Total Q-faktor, Qts: 1.22
Kraftfaktor, Bl: 1.3 Tm

Spesifikasjoner

Nominell impedans: 4 ohm
Følsomhet: 90 dB, 2.83 V/1 m
Belastningsevne: 40 W i henhold til IEC 268-5
Talespolediameter: 20.4 mm
Talespolehøyde: 1.5 mm
Luftgapshøyde: 2.0 mm
Lineært slag: 0.5 mm p-p
Magnetisk flukstetthet: 0.9 T
Magnetvekt: 0.01 kg
Nettovekt: 0.06 kg
