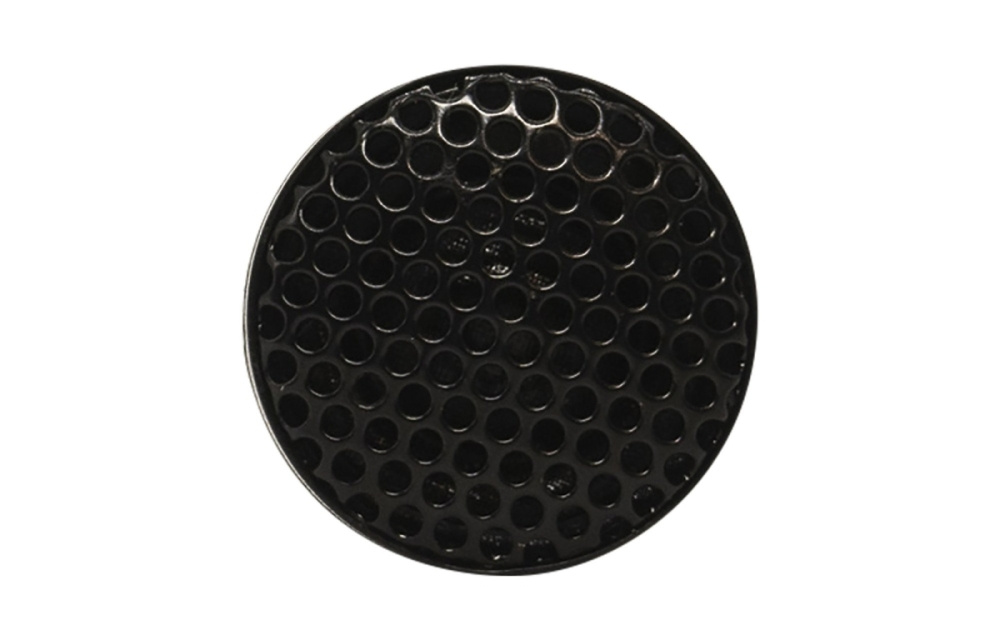

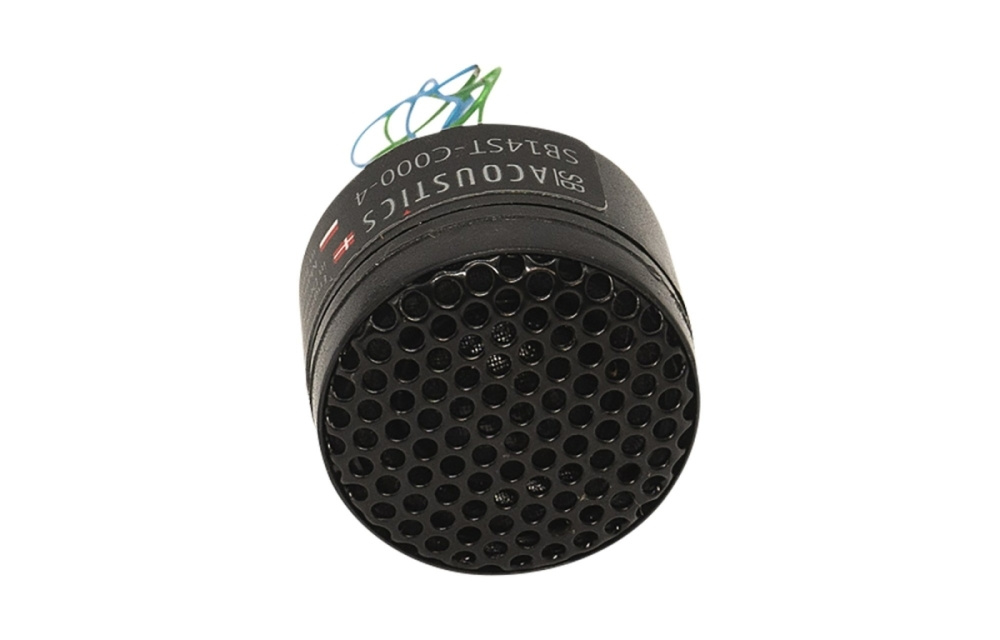

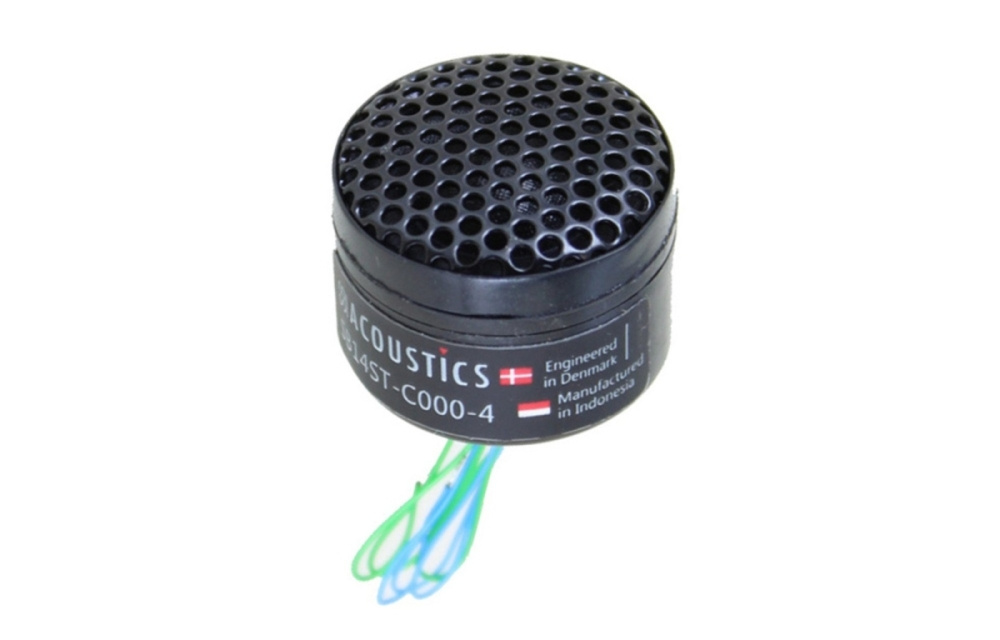

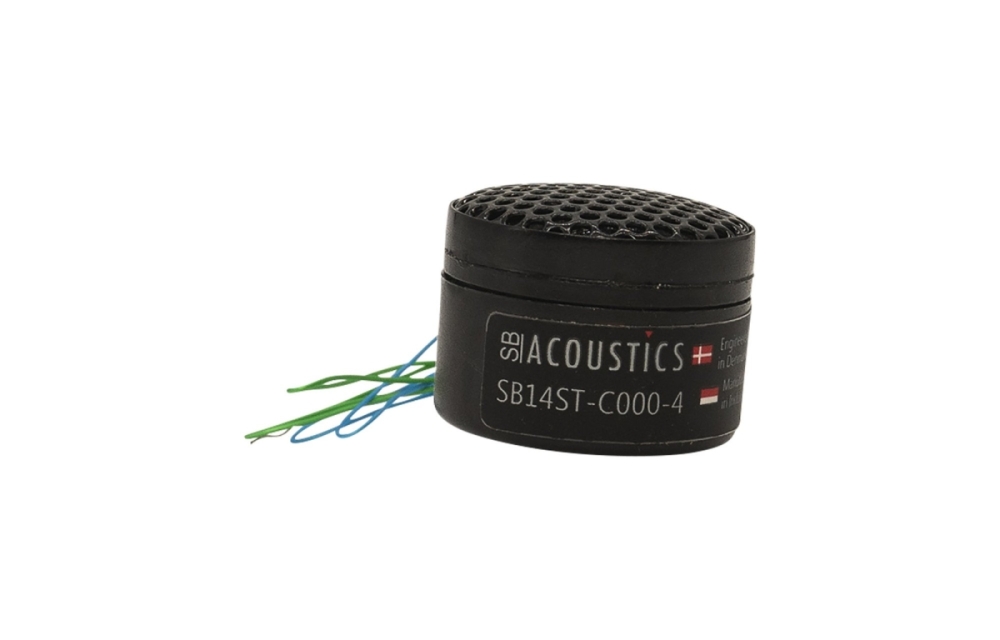

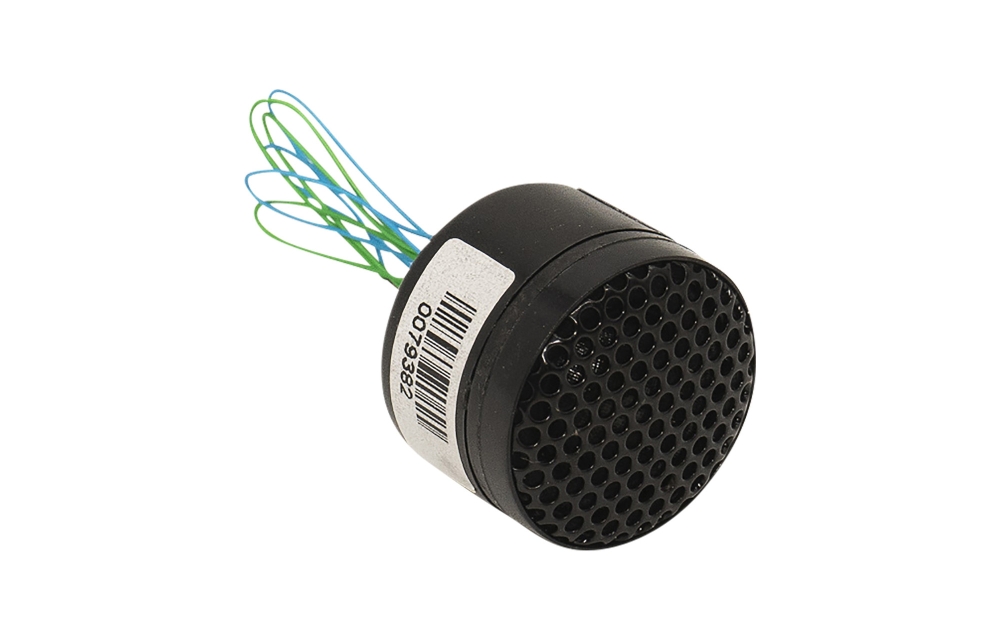

SB Acoustics SB14ST-C000-4 er en kompakt 4 Ω diskant som passer perfekt i trange høyttalerkonstruksjoner og koaksiale systemer. Med stor surround og jevn spredning gir den et klart og balansert øvre register, mens det gjengede bakre sentrumshullet forenkler monteringen. Lange, isolerte tilkoblingsledere gjør installasjonen fleksibel og smidig.

• Impedans: 4 Ω
• Følsomhet: 86 dB (2,83 V / 1 m)
• Fri luftresonans (Fs): 1300 Hz
• Effekttålighet: 10 W (IEC 268-5, høypass 3,5 kHz)
• Fremre diameter: Ø24,2 mm
• Totalt dybde: 19,0 mm

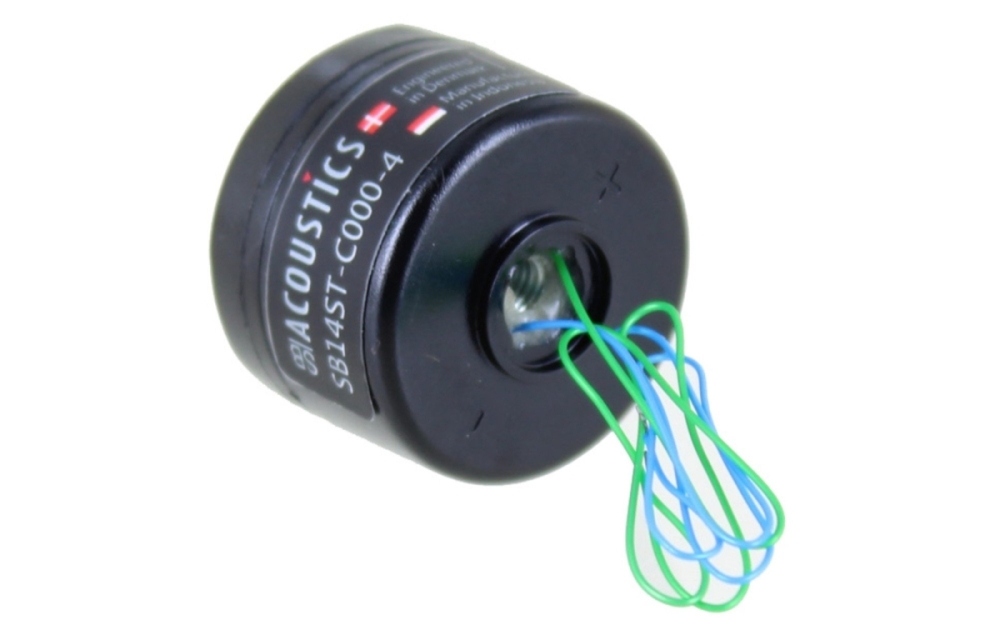

• Gjengede bakre sentrumshull for montering
• Stor surround for jevn spredning

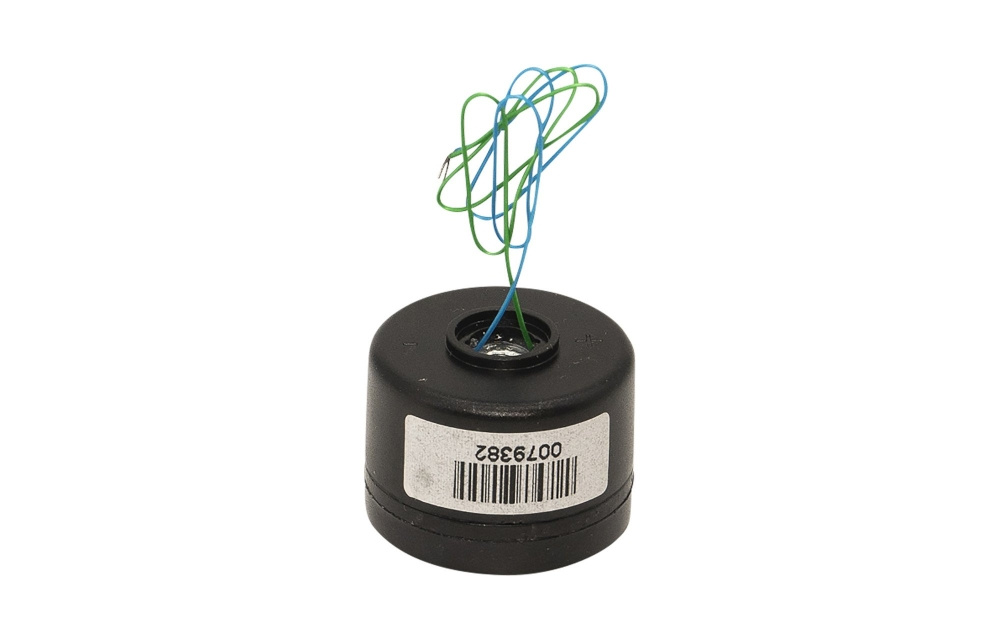

• Lange isolerte tilkoblingsledere

Montering og integrasjon
SB14ST-C000-4 har et gjengede sentrumshull på baksiden som gjør at du enkelt kan feste diskanten i høyttalerkassen eller i en koaksial oppbygging. Dens kompakte format og lange tilkoblingsledere gir stor fleksibilitet ved plassering, også i trange rom. Den lave monteringsdybden letter integrasjon bak fronten.

Lydegenskaper og ytelse
Diskanten leverer en jevn frekvensgang i det øvre registeret takket være den store surrounden som gir en bred og jevn spredning. Med en følsomhet på 86 dB og en resonansfrekvens på 1300 Hz passer den godt sammen med midbasser for en balansert lyd. Effekttåligheten på 10 W er godt nok for mindre forsterkere og originalsystemer.

Spesifikasjoner
Nominell impedans: 4 Ω
DC-motstand (Re): 4,0 Ω
Talspoleinduktans (Le): 0,04 mH
Effektivt membranområde (Sd): 2,2 cm²
Talspolediameter: 12,4 mm
Talspolehøyde: 1,2 mm
Luftgapshøyde: 1,5 mm
Lineær talspolerørelse (p-p): 0,3 mm
Bevegelig masse inkl. luft (Mms): 0,11 g
Fri luftresonans (Fs): 1300 Hz
Følsomhet (2,83 V / 1 m): 86 dB
Kraftfaktor (Bl): 0,92 Tm
Effekttålighet: 10 W (IEC 268-5, høypass Butterworth 3,5 kHz, 12 dB/okt)
Magnetisk flukstetthet: 0,97 T
Magnetvekt: 3,4 g
Nettovekt: 0,014 kg

Mål
Fremre diameter: Ø24,2 mm
Totalt dybde: 19,0 mm
Monteringsdybde bak front: 17,5 mm
Flens tykkelse: 1,0 mm
Tegningsmål (se skisse): Ø10,0 mm, Ø8,5 mm
