Kompakt fulltonelement med glassfiberkon

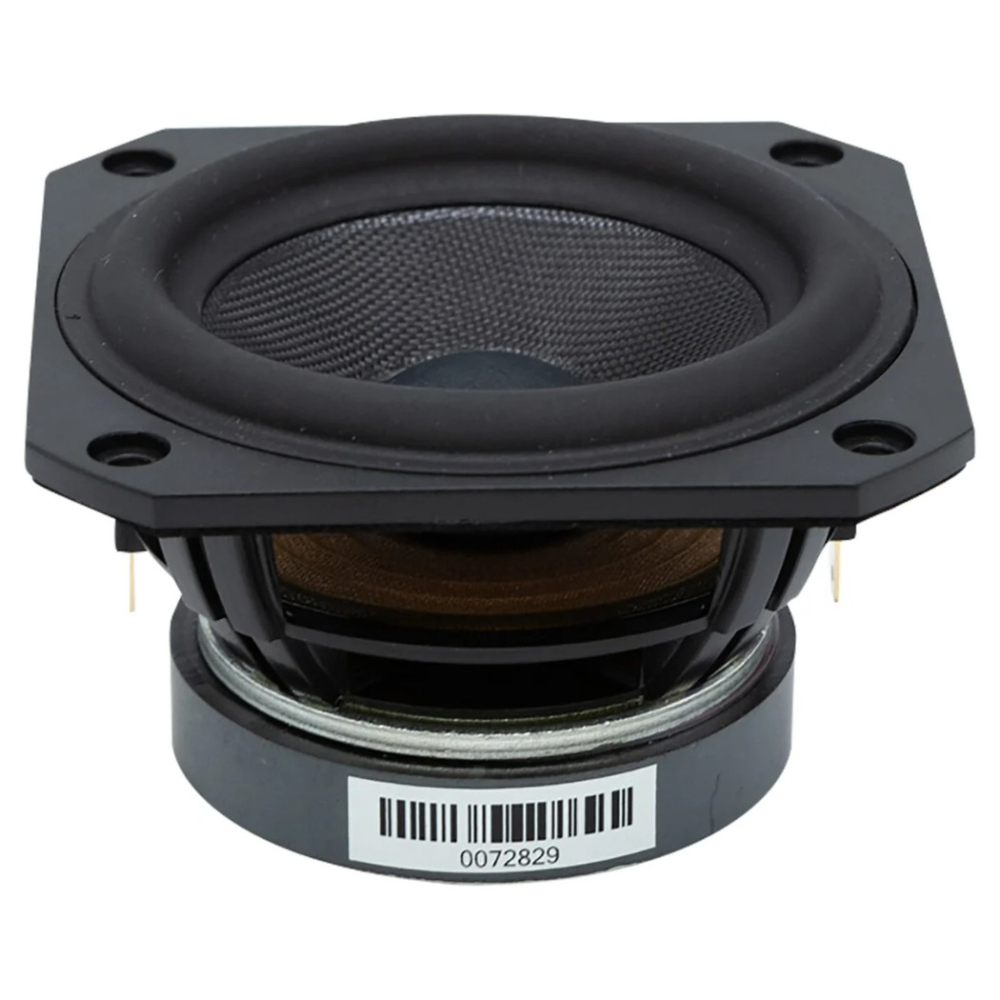

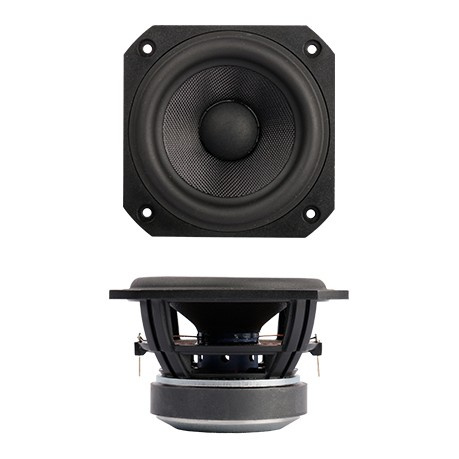

SB Acoustics SB10PGC21-4 er et kompakt 3-tommers fulltonelement for små høyttalere, satellitter og andre konstruksjoner der ett enkelt element skal dekke en stor del av frekvensområdet. Den optimerte glassfiberkonen kombineres med lav bevegelig masse, CCAW-talespole og en lavdempet kantopphengning for jevn respons og god dynamikk. Med 4 ohm impedans og et anbefalt arbeidsområde på 90 Hz til 20 kHz passer elementet også godt i kompakte FAST- og fulltonekonstruksjoner.

• 3-tommers fulltonelement med 4 ohm impedans
• Anbefalt frekvensområde: 90 Hz til 20 kHz
• Følsomhet: 84 dB ved 2.83 V/1 m

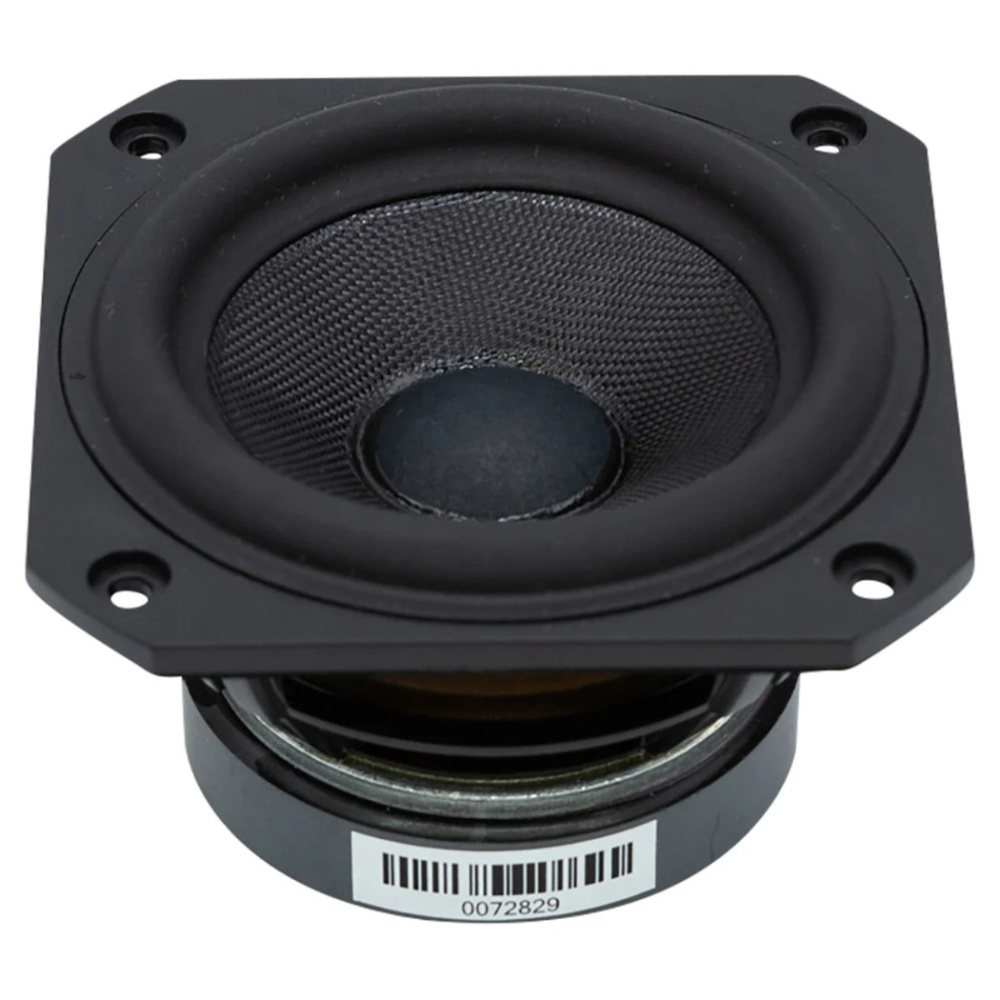

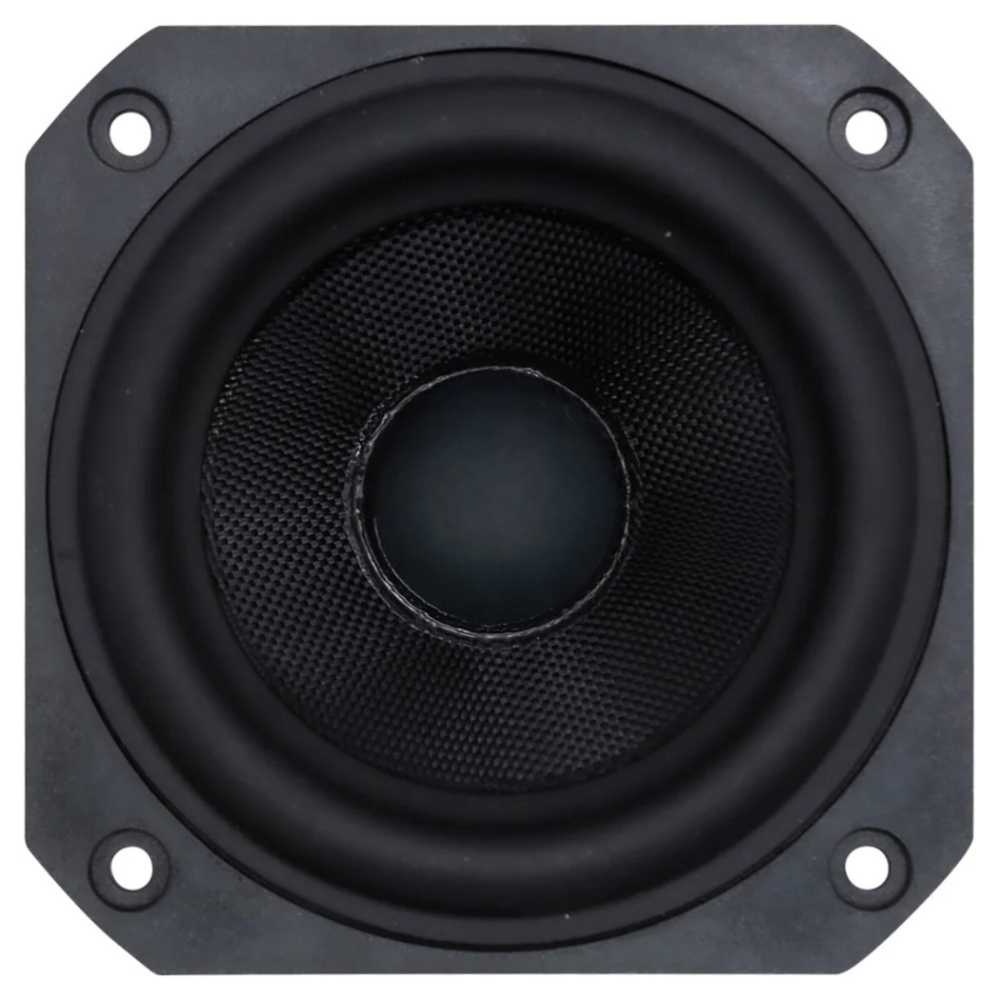

• Optimert glassfiberkon for jevn frekvensrespons
• Lett CCAW-talespole for lav bevegelig masse

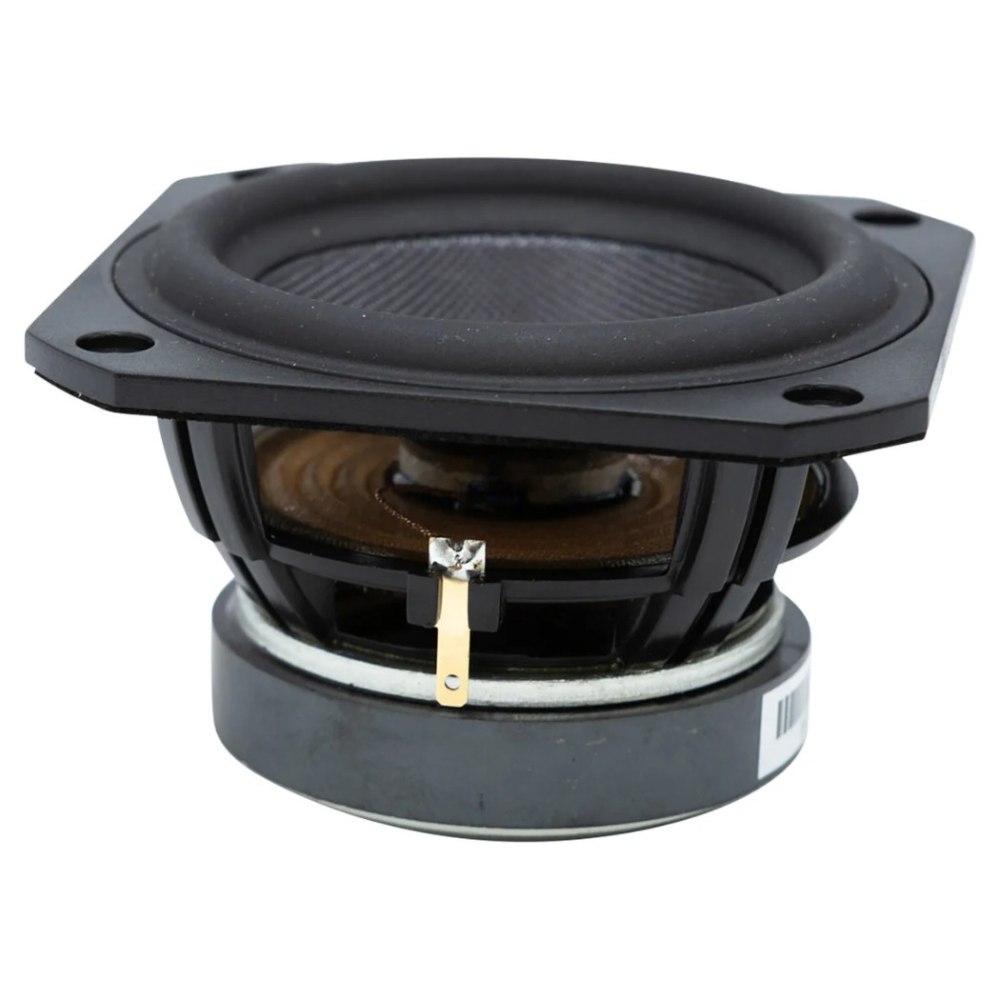

• Ventilert talespolekonstruksjon for bedre kjøling
• 20 W effekttålighet i henhold til IEC 268-5

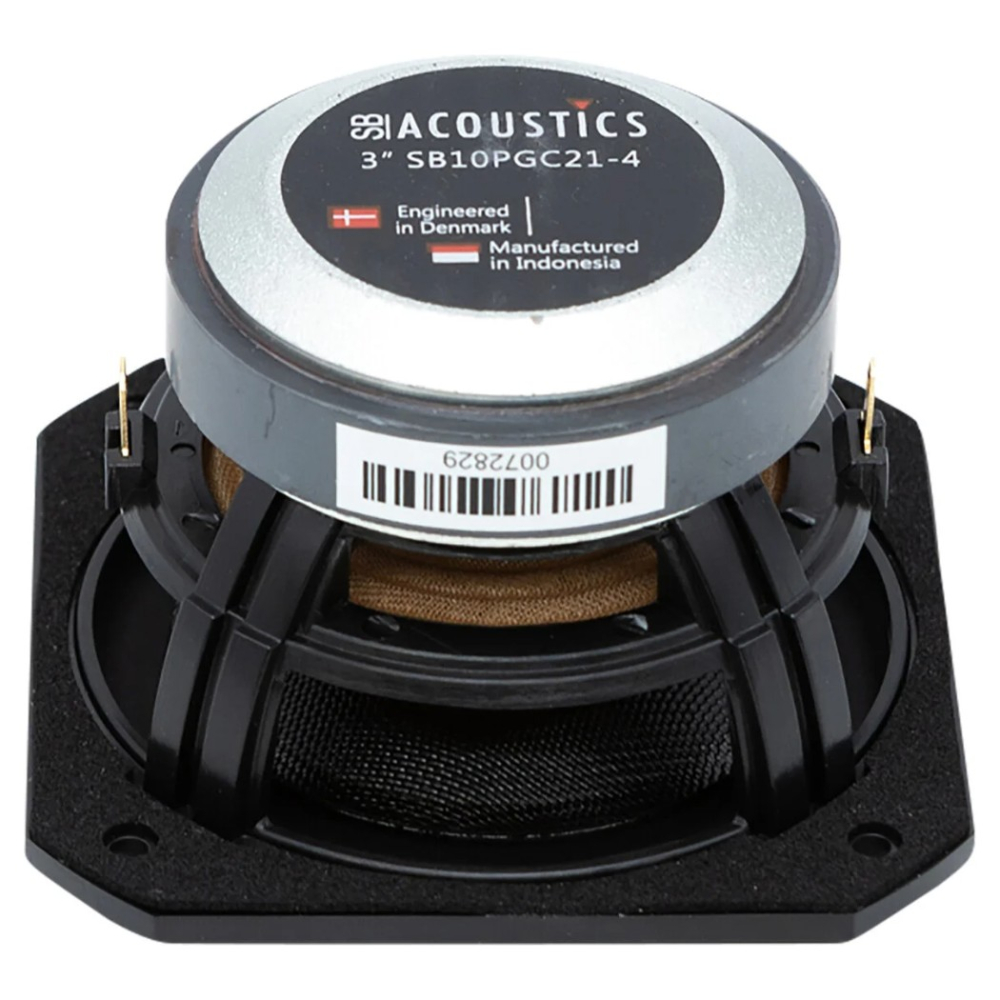

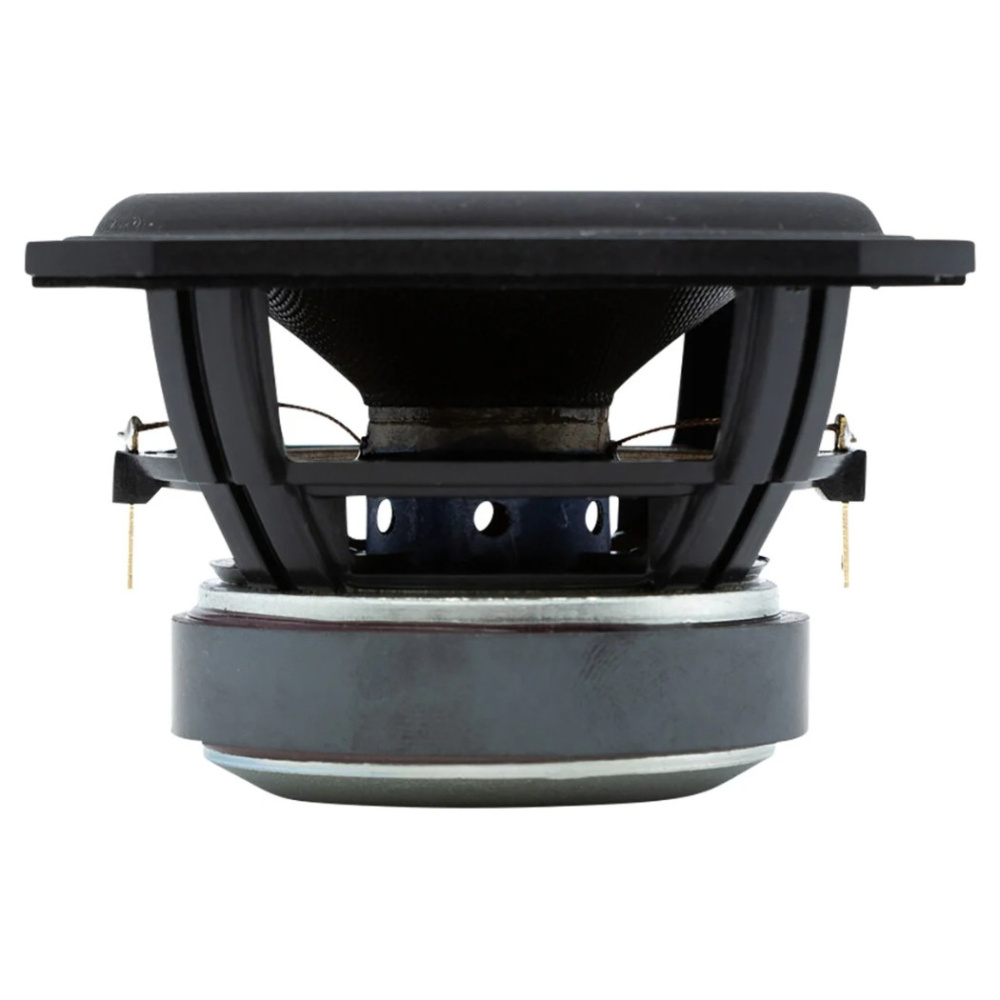

• Kompakt firkantet chassis for fleksibel montering

Lett og smidig

Konmembranen er laget i glassfiber og utformet for å gi en jevn respons over et uvanlig bredt område for et så kompakt element. Den bevegelige massen er 2.8 g, og talespolen bruker lett CCAW-tråd sammen med en ikke-ledende spolekropp. Den lavdempede kantopphengningen bidrar til at membranen kan bevege seg fritt og følge små signalvariasjoner uten unødvendig mekanisk demping.

Bygget for små systemer

Den ventilerte talespolekonstruksjonen hjelper til med å føre bort varme og redusere termisk kompresjon når elementet belastes. Med en resonansfrekvens på 89 Hz, Vas på 1.2 liter og et kompakt firkantet chassis egner SB10PGC21-4 seg godt for mindre høyttalerløsninger der installasjonsplassen er begrenset. Den angitte effekttåligheten på 20 W gjelder i henhold til IEC 268-5 med et Butterworth-høypass ved 200 Hz og 12 dB/oktav.

Parametere

DC-resistans, Re: 3.4 ohm
Talespoleinduktans, Le: 0.15 mH
Effektivt membranareal, Sd: 27 cm²
Fri resonansfrekvens, Fs: 89 Hz
Mekanisk Q-faktor, Qms: 11.2
Elektrisk Q-faktor, Qes: 1.01
Total Q-faktor, Qts: 0.92
Bevegelig masse inkl. luft, Mms: 2.8 g
Kraftfaktor, Bl: 2.3 Tm
Ekvivalent volum, Vas: 1.2 liter
Compliance, Cms: 1.14 mm/N
Mekanisk tap, Rms: 0.14 kg/s

Spesifikasjoner

Nominell impedans: 4 ohm
Følsomhet: 84 dB, 2.83 V/1 m
Anbefalt frekvensområde: 90 Hz til 20 kHz
Effekttålighet: 20 W i henhold til IEC 268-5
Talespoles diameter: 20.4 mm
Lineært slag: 4.5 mm p-p
Magnetisk flukstetthet: 0.8 T
Magnetvekt: 0.09 kg
Nettovekt: 0.24 kg
