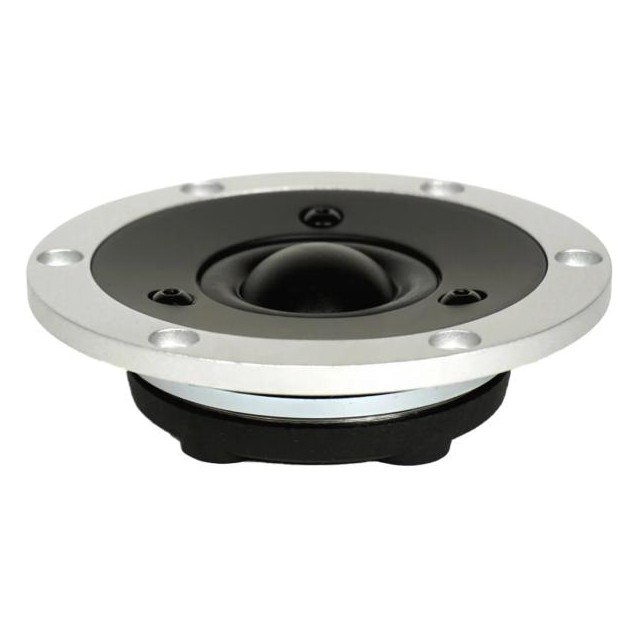

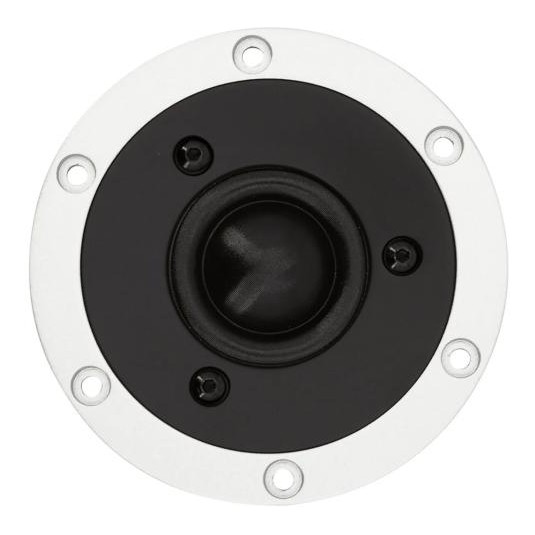

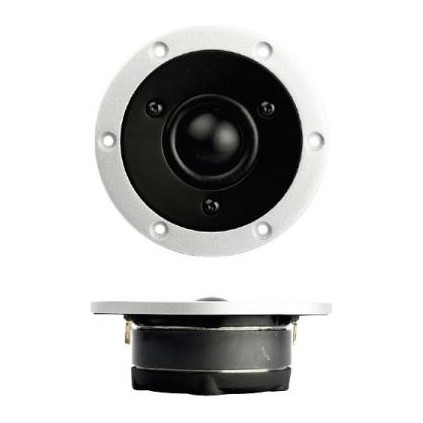

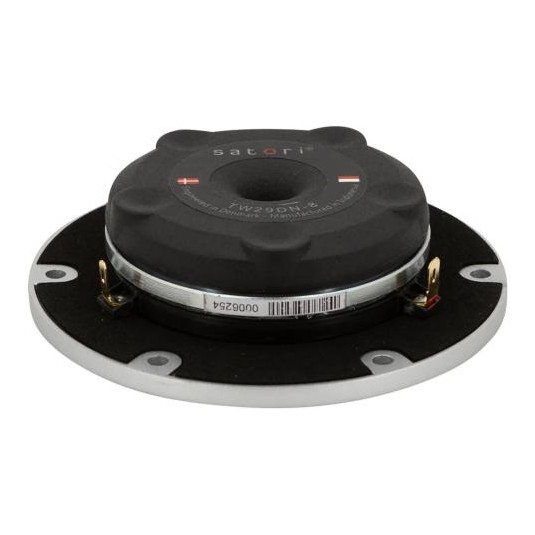

SB Acoustics Satori TW29D er en påkostet 1-tommers tekstildiskant for hifi-konstruksjoner der lav forvrengning, høy følsomhet og et bredt anvendelig arbeidsområde er viktig. Den store domen kombineres med doble kompresjonskamre, doble kobberkapper og et dempet bakre kammer i støpt aluminium, mens den mekanisk avkoblede frontplaten bidrar til å isolere diskanten fra vibrasjoner i baffelen.

• 1-tommers tekstildome med 4 ohm nominell impedans
• 93 dB følsomhet ved 2.83 V/1 m
• Lav resonansfrekvens på 600 Hz
• 80 W effekttålighet i henhold til IEC 268-5
• Doble kobberkapper for svært lav talespoleinduktans
• Dobbelte balanserte kompresjonskamre
• Todelt aluminiumfront med mekanisk avkobling

Avansert diskantkonstruksjon
TW29D bruker et metningskontrollert motorsystem med T-formet polstykke for å redusere forvrengning, samtidig som den strømningsoptimaliserte ventilasjonen kobler baksiden av talespolen til det dempede aluminiumkammeret. Doble kobberkapper holder induktansen nede på bare 0.02 mH og bidrar til liten fasevridning. Den lette CCAW-talespolen og sølvlederne kompletterer konstruksjonen, mens den lave resonansfrekvensen gir gode muligheter for en relativt lav delefrekvens. Den oppgitte effekttåligheten på 80 W gjelder i henhold til IEC 268-5 med høypassfilter ved 2600 Hz og 12 dB/oktav.

Parametere
DC-motstand, Re: 3.0 ohm
Talespoleinduktans, Le: 0.02 mH
Effektivt membranareal, Sd: 9.6 cm²
Bevegelig masse inkludert luft, Mms: 0.45 g
Fri resonansfrekvens, Fs: 600 Hz
Mekanisk Q-faktor, Qms: 2.20
Elektrisk Q-faktor, Qes: 1.27
Total Q-faktor, Qts: 0.81
Kraftfaktor, Bl: 2.0 Tm

Spesifikasjoner
Type: 1-tommers tekstildiskant
Nominell impedans: 4 ohm
Følsomhet: 93 dB, 2.83 V/1 m
Effekttålighet: 80 W i henhold til IEC 268-5
Anbefalt høypassdeling: 2600 Hz, 12 dB/oktav
Talespolediameter: 29 mm
Lineær slaglengde: 0.5 mm p-p
Innfellingsdiameter: 70 mm
Monteringsdybde bak front: Ca 39.7 mm
Nettovekt: 0.55 kg
