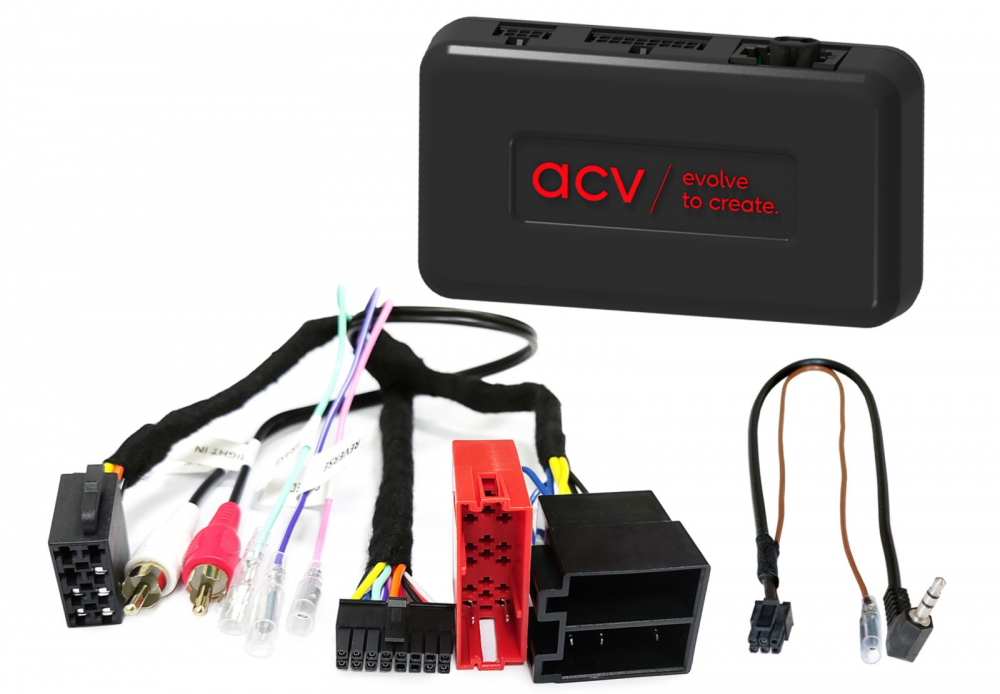

ACV 42xpo005 er en SWC-adapter som gjør det mulig å beholde de opprinnelige funksjonene for rattkontroll når du bytter ut fabrikkmontert radio med en ettermarkedsenhet i Porsche Boxster, Cayman og 911.
- Kompatibel med Porsche Boxster (987) fra 10/2004 til 01/2009
- Kompatibel med Porsche Cayman (987C) fra 11/2005 til 01/2009
- Kompatibel med Porsche 911 (997) fra 07/2004 til 08/2009
- Støtter OEM MOST forsterkningssystem, men faderfunksjon støttes ikke
- Inkluderer alle nødvendige kabler for installasjon og tilkobling
Adaptern er designet for å fungere med spesifikke OEM-enheter og kan kreve at du kontrollerer bilens funksjoner og innstillinger før installasjon. Det er viktig å sammenligne de medfølgende kontaktene med de som finnes i ditt kjøretøy for å sikre korrekt passform. Hvis du har spørsmål eller trenger hjelp, kontakt vår support.
Vær oppmerksom på at CAN Bus-kontakten er ISO / Mini ISO og Porsche-kontakten er OEM SWC > 3,5 mm Jack / løse kabler. Adaptern er ment for kjøretøy med CDR24 OEM HU og PCM2.1 OEM Sat Nav.
Følgende signaler leveres:
Rød: +12V tenning klemme 15
Oransje: +12V belysning klemme 58
Lilla/hvit: +12V ryggesignal
Rosa: hastighetspulsignal
Grønn: GND parkeringsbromssignal
Maks belastningskapasitet for utganger: 250 mA.
Generelle installasjonsanvisninger inkluderer verifisering av alle funksjoner og innstillinger for OEM HU, samt å kontrollere alle tilkoblinger før installasjon. Det anbefales at alle tilkoblinger og modifikasjoner utføres av utdannet spesialistinstallatør for å sikre korrekt funksjon og unngå skader på kjøretøyet.
Endringer av konfigurasjonen av grensesnittet og HU-tilkoblingskabelen må gjøres med forsiktighet og i henhold til produsentens anvisninger.
For å sikre korrekt installasjon og funksjon er det viktig å følge alle trinn nøye og å utføre funksjonstest av rattkontrollen etter installasjon.
For mer informasjon, se manualen eller kontakt vår support.
Passer til
Porsche Boxster (987) 10/2004 - 01/2009
Porsche Cayman (987C) 11/2005 - 01/2009
Porsche 911 (997) 07/2004 - 08/2009
Spesifikasjoner
Rød: +12V tenning klemme 15
Oransje: +12V belysning klemme 58
Lilla/hvit: +12V ryggesignal
Rosa: hastighetspulsignal
Grønn: GND parkeringsbromssignal
Maks belastningskapasitet: 250 mA
