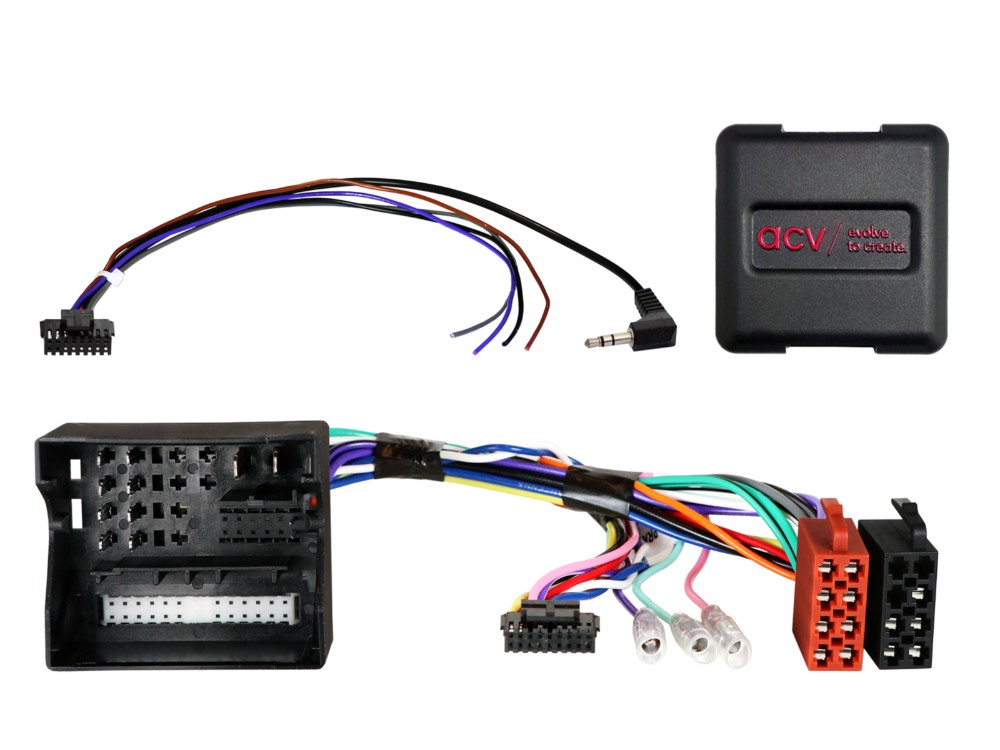

ACV 42xvw015 er en stalkadapter som gjør det mulig å beholde de originale funksjonene for rattkontroll når du bytter ut den fabrikkmonterte radioen med en ettermarkedsenhet i Seat, Skoda og Volkswagen.
- Kompatibel med 52-pin Quadlock VAG-kontakt.
- Støtter OEM SWC via 3,5 mm jack eller løse kabler.
- Fungerer med kjøretøy som har MIB-PQ-system.
- Beholder E-Call-funksjonen for enkelte modeller.
- Inkluderer signaler for f.eks. ryggesignal og hastighetspuls.
Produktet er utformet for å sikre at alle funksjoner fungerer korrekt etter installasjonen. Det er viktig å kontrollere at de medfølgende kontaktene matcher de som finnes i ditt kjøretøy både optisk og teknisk. Sjekk også om noen av de listede OEM-radiosystemene var installert fra starten av. Før den endelige monteringen bør funksjonaliteten og innstillingene i kjøretøyet kontrolleres. For støtte kan du kontakte vårt supportteam.
Merk at følgende signaler leveres:
rød: +12V tenning klemme 15
oransje: +12V belysning klemme 58
lilla/hvit: +12V ryggesignal
rosa: hastighetspuls
grønn: GND parkeringsbromssignal
lastkapasitet utganger: 250 mA maks.
Følgende kjøretøy er kompatible med produktet: Passer til
Seat Alhambra II (7N) 06/2016 - 08/2019
Seat Mii (AA) 05/2017 - 06/2019
Seat Mii (AA) 01/2020 - 02/2021
Skoda Citigo (AA) 05/2017 - 06/2019*
Skoda Citigo iv (AA) 01/202 - 08/2021*
VW Amarok (2H) 09/2016 - 07/2020**
VW Beetle (16) 06/2016 - 03/2018
VW Caddy IV (DU) 06/2015 - 09/2020
VW Crafter II (SY/SZ) 03/2017 - 2024
VW Grand California (SY/SZ) 03/2019 - 2024
VW Sharan II (7N) 07/2015 - 10/2021
VW Tiguan II (5N) 05/2016 - 05/2021
VW T6 (7HC) 07/2015 - 08/2019***
VW UP! (AA) 07/2016 - 12/2020****
*Reimporterte kjøretøy eller kjøretøy med annen programvare kan være inkompatible i funksjoner.
**Kjøretøy med LG Anatel L169SK2 OEM HU.
***Kjøretøy uten Composition Audio MIB Entry OEM HU med front AUX/SD/USB.
****Kjøretøy uten OEM forsterket system.
Spesifikasjoner
CAN Bus-kontakt: 52 Pin Quadlock
OEM SWC > 3,5 mm Jack / løse kabler
Maks strømkrav: 250 mA
Reléspenning: 75 Ohm min. (1 relé) / 150 Ohm min. (2 reléer)
Generelle installasjonsanvisninger: Kontroller alle funksjoner og innstillinger før installasjon.
Endringer av konfigurasjoner og kabler skal utføres av utdannet spesialist.
