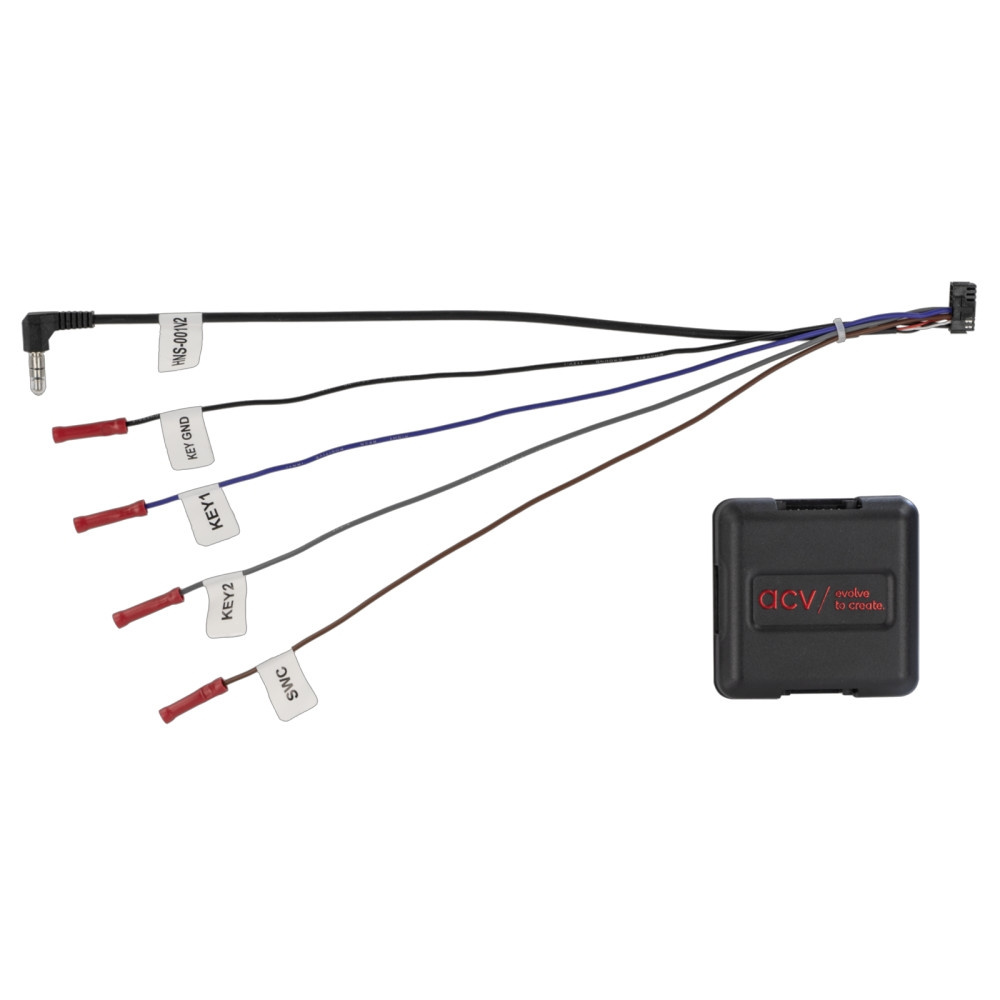

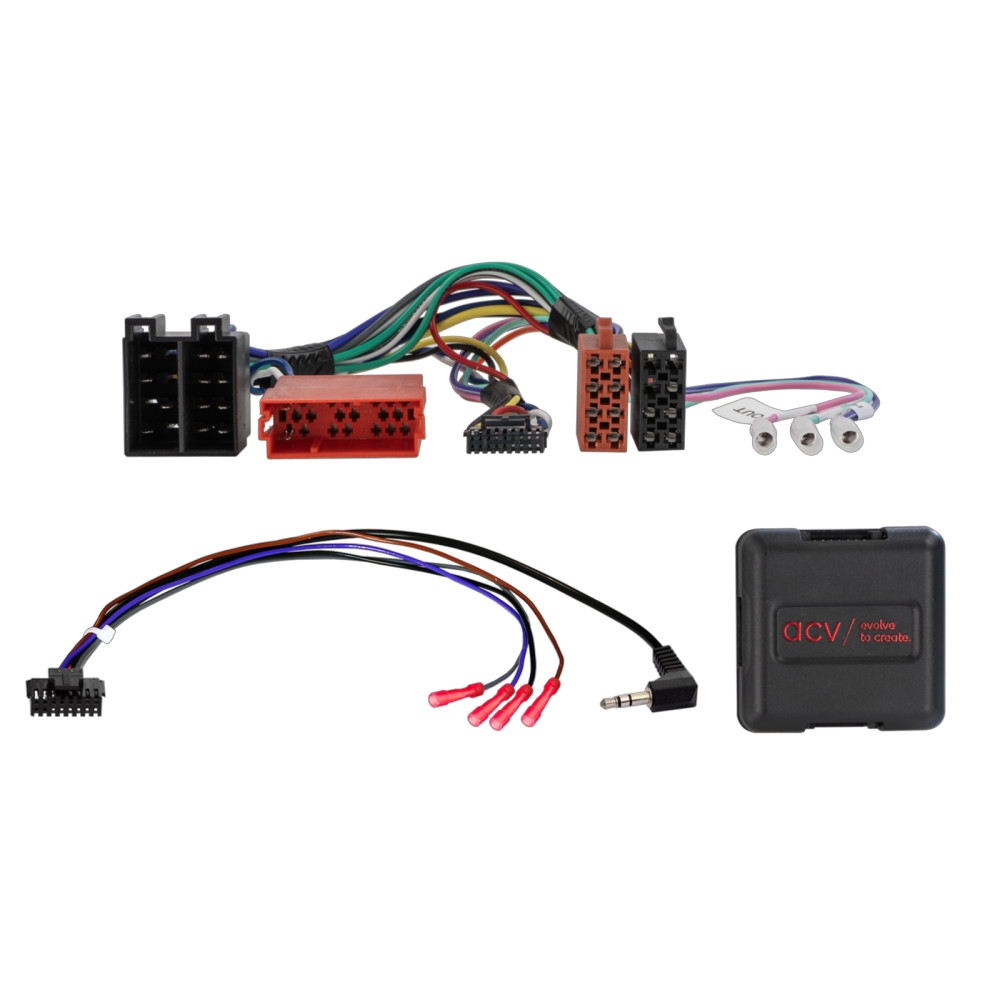

ACV 42xpo010 er en rattstyringskabel for Porsche med ISO- og Mini ISO-tilkobling. Den brukes når originalradioen byttes ut med en ettermontert radio og gjør det mulig å beholde bilens funksjoner for rattstyring, avhengig av bilens utstyr og den ettermonterte radios funksjoner og programvare.

• Tilkobling for bilens CAN-buss: ISO / Mini ISO
• Tilkobling for rattstyring: originalkontakt til 3,5 mm-utgang eller løs kabel
• Egnet for biler med originalradio CDR24 eller originalnavigasjon PCM2.1
• Gir signal for tenning, belysning, revers, hastighet og parkeringsbrems
• Innstilling av DIP-bryter gjøres i henhold til instruksjonene for den ettermonterte radioen

Sjekk at kontaktene på kabelen stemmer overens med kontaktene i bilen, både i utseende og funksjon. Sjekk også at en av de angitte originalradioapparatene har vært montert i bilen. Før endelig montering bør bilens funksjoner, innstillinger og rattstyring kontrolleres. Enkelte rattfunksjoner kan mangle eller få andre funksjoner avhengig av bilens utstyr og den ettermonterte radios funksjoner og programvare. Importerte biler eller biler med annen programvare kan ha funksjoner som ikke er kompatible.

Følg instruksjonene for den ettermonterte radioen ved tilkobling og konfigurasjon. Kontroller først bilens og originalradioens funksjoner. Koble deretter fra strømmen til originalradioen og kontroller at alle tilkoblinger er korrekte mens de er uten strøm. Kontroller også grensesnittets innstillinger og maskinvarekonfigurasjon samt tilkoblingskabelen til radioen før de kobles til. Koble radioen og øvrige kabler i henhold til produsentens anvisninger. Koble installasjonen til bilen med hovedtilkoblingen til slutt. Konfigurer grensesnittet og den ettermonterte radioen i henhold til respektive instruksjoner og kontroller deretter rattstyringen og bilens funksjoner.

Endringer i konfigurasjonen på grensesnittet eller tilkoblingskabelen skal gjøres når strømmen er frakoblet. Ved endringer skal tilkoblingene gjøres i angitt rekkefølge og følges av ny kontroll av funksjonene. Hvis grensesnittet eller bilen ikke fungerer som tiltenkt, skal originalradioen monteres tilbake og kontrolleres. La bilens CAN-buss stenges ned og kontroller grensesnittets maskinvarekonfigurasjon før installasjonen kobles til på nytt.

Ytterligere tilkoblinger, alternative koblinger, endringer av kabelen og forlengelser av løse kabler er ment som informasjon for utdannet fagpersonell. Slike arbeider skal utføres og kontrolleres av fagpersonell. Sjekk først om endringene påvirker produsentens godkjenninger eller garantivilkår. Mål og sammenlign tilkoblingene med bilens koblingsskjema før de kobles til. Endringer gjøres på eget ansvar og uten garanti for funksjon eller for at skader på bilen, den ettermonterte radioen eller grensesnittet ikke skal oppstå. Endringer av den ferdigmonterte kabelen kan påvirke produktets garanti.

Passer til
Porsche Boxster (987), 10/2004–01/2009
Porsche Cayman (987C), 11/2005–01/2009
Porsche 911 (997), 07/2004–08/2009

Spesifikasjoner
Tenningssignal: rød kabel, +12 V, klemme 15
Belysningssignal: oransje kabel, +12 V, klemme 58
Reverssignal: lilla/hvit kabel, +12 V
Hastighetssignal: rosa kabel
Signal for parkeringsbrems: grønn kabel, jord
Maksimal belastning for utgangene: 250 mA
Ved strømbehov over 250 mA: relé med minst 75 ohms spolemotstand
Ved bruk av to reléer: minst 150 ohms spolemotstand
