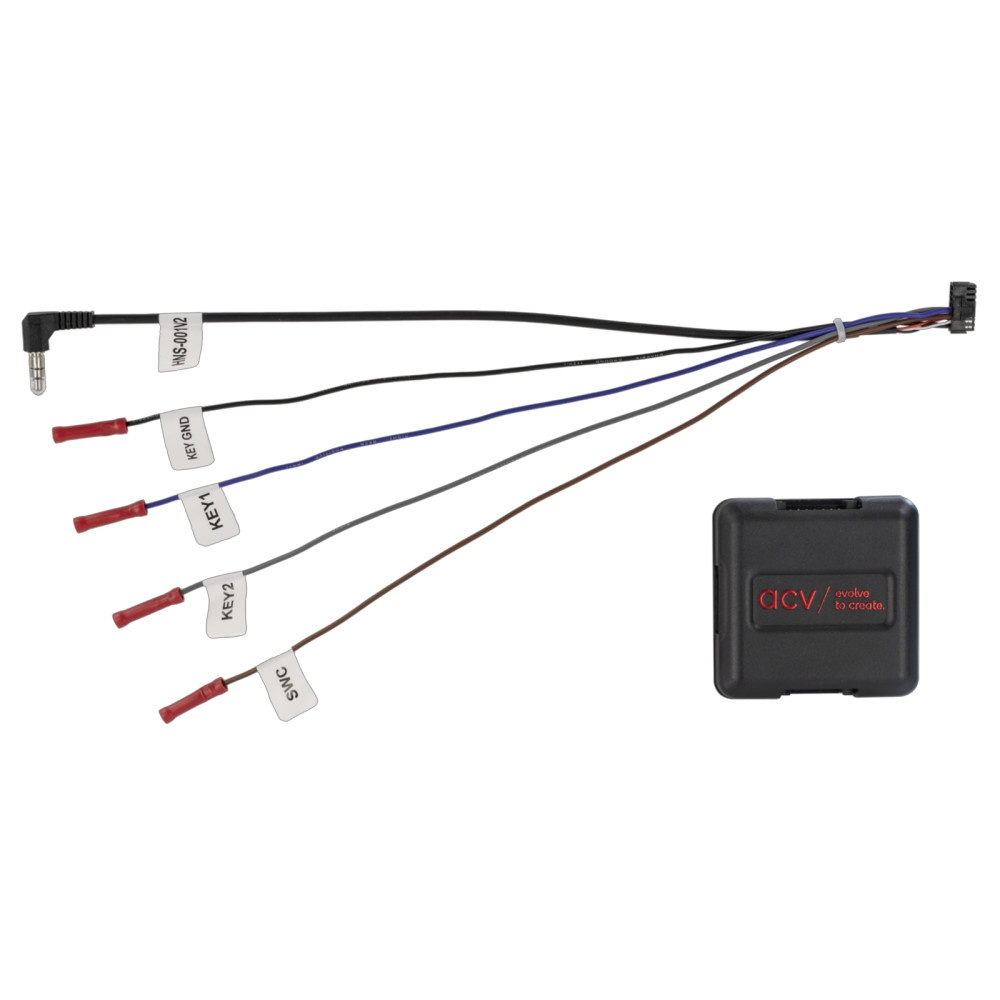

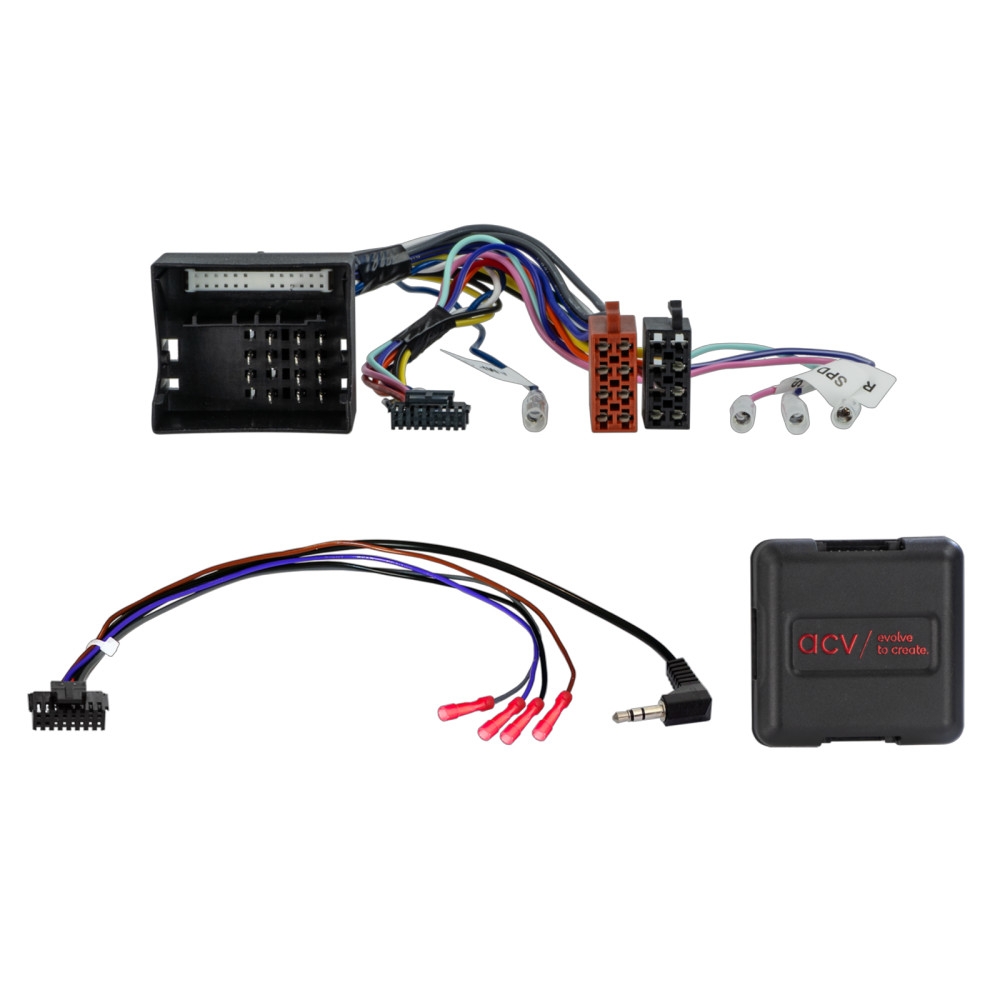

ACV 42xpo011 er en rattstyringskabel for Porsche med 40-pinners Quadlock-kontakt. Den brukes for å beholde bilens opprinnelige funksjoner for rattstyring når originalstereoen byttes ut med en ettermontert hovedenhet.

• For kjøretøy med PCM 3.0, originalmontert navigasjon med berøringsskjerm og rattstyring.
• Tilkobling for bilens rattstyring: 3,5 mm kontakt eller løse kabler.
• Gir signaler for tenning, belysning, revers, hastighet og parkeringsbrems.
• Innstillinger for rattstyringen gjøres i henhold til instruksjonene for den ettermonterte hovedenheten.
• Funksjoner kan variere avhengig av bilens utstyr og hovedenhetens funksjoner og programvare.

Sjekk at kontaktene på kabelen stemmer overens med kontaktene i bilen, både utseendemessig og funksjonsmessig. Sjekk også at en av de angitte originalhovedenhetene har vært montert i bilen. Test bilens funksjoner, innstillinger og rattstyring før installasjonen fullføres.

Noen funksjoner kan mangle eller få andre funksjoner etter bytte av hovedenhet. Biler som er importert eller har annen programvare kan være inkompatible med enkelte funksjoner.

Passer til
Porsche Boxster (987), 02/2009–01/2012
Porsche Cayman (987C), 02/2009–11/2012
Porsche 911 (997), 08/2008–05/2013

Spesifikasjoner
Bilkontakt: 40-pinners Quadlock
Rattstyringstilkobling: 3,5 mm kontakt eller løse kabler
Rød kabel: +12 V tenning, plint 15
Oransje kabel: +12 V belysning, plint 58
Lilla/hvit kabel: +12 V reverssignal
Rosa kabel: hastighetssignal
Grønn kabel: jord, signal for parkeringsbrems
Belastning for utganger: maks 250 mA
Ved strømbehov over 250 mA kreves relé. Minste spolemotstand: 75 ohm for ett relé eller 150 ohm for to reléer.

Sjekk og noter funksjonene for originalhovedenheten og bilens innstillinger før den kobles fra. Alle kontroller av tilkoblinger og innstillinger skal gjøres når systemet er spenningsløst. Koble kabelen til den ettermonterte hovedenheten i henhold til dens instruksjoner og koble øvrige kabler i henhold til respektive anvisninger. Koble hovedstrømmen til bilen til slutt. Still inn grensesnittet og hovedenheten i henhold til produsentens instruksjoner og test deretter rattstyringen og bilens funksjoner.

Endringer av innstillinger eller kabeltilkoblinger skal gjøres når systemet er spenningsløst. Hvis grensesnittet eller bilen ikke fungerer som forventet, monter originalhovedenheten tilbake og sjekk at bilens CAN-buss er slått av før grensesnittet kobles til igjen. Tilkoblinger av løse kabler, alternative tilkoblinger og endringer av kabelen skal kun utføres av en utdannet installatør. Endringer kan påvirke kjøretøyprodusentens godkjenninger eller garanti og kan oppheve produktgarantien. Sjekk tilkoblingene mot bilens koblingsskjema før tilkobling.
