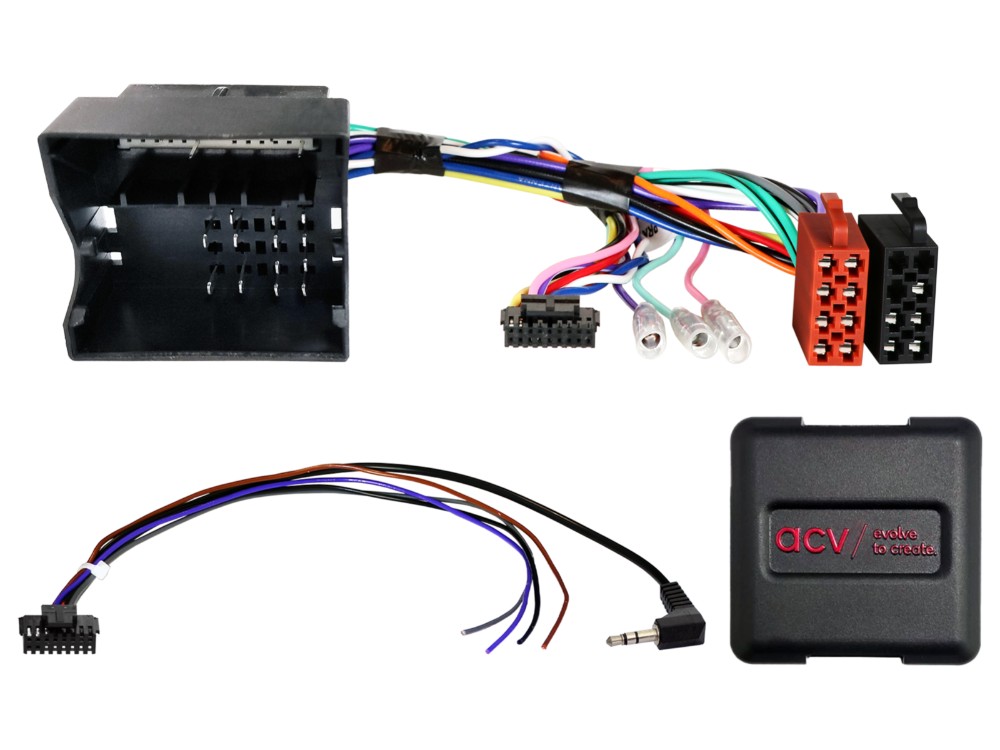

ACV 42xmc015 er en Stalk Adapter for Mercedes Sprinter, designet for å bevare de opprinnelige funksjonene for rattkontroll når du bytter ut fabrikkmontert radio med en ettermarkedsenhet.
- Kompatibel med Mercedes Sprinter (W907/W910) fra 06/2018 til 2024.
- Gir mulighet til å bruke rattkontroller for å styre den nye lyd-enheten.
- Inkluderer en 40-pins Quadlock-kontakt for enkel installasjon.
- Støtter ulike funksjoner avhengig av bilens utstyr og ettermarkedsenhetens programvare.
- Inkluderer signaler for f.eks. tenning, belysning og reverssignal.
Produktet krever at du kontrollerer at de medfølgende kontaktene passer både optisk og teknisk med bilen din. Det er viktig å verifisere at en av de oppførte OEM-radiosystemene var installert fra starten av. Kontroller også bilens funksjonalitet og innstillinger før den endelige installasjonen. Hvis du har spørsmål, kan du kontakte vår support.
Vær oppmerksom på at CAN Bus-kontakten er en 40-pins Quadlock og at den originale SWC-kontakten er en 3,5 mm jack eller løse ledninger. For kjøretøy med åpen instrumentpanel og 1-DIN installasjon, merk at hastighetspuls-signalet ikke støttes. For kjøretøy med E-call, kontroller tildelingen av MQS-stripe mikrofonkabelen før installasjon. Tilpass MQS-stripe mikrofonens jumper-tildeling om nødvendig og kontroller E-call-funksjonen før den endelige installasjonen. For kjøretøy med kamera-retrofit, kontroller +12V reverssignalets funksjon før installasjon. Alternativt kan reverssignalet finnes på førersiden av kabelbunten bak sikringsboksen, kabelens farge er hvit/blå.
Generelle installasjonsanvisninger inkluderer å verifisere alle funksjoner og innstillinger for den originale radioen, koble den fra strømmen, sjekke alle tilkoblinger og følge installasjonsanvisningene nøye. Ved eventuelle problemer med grensesnittet eller bilen, tilbakestill den originale radioen og sjekk maskinvarekonfigurasjonen.
Vær oppmerksom på at alle endringer av kabelkonfigurasjonen eller bruk av alternative tilkoblinger skal utføres av utdannede spesialister. Det er viktig å kontrollere at alle modifikasjoner ikke påvirker garantivilkårene.
Følgende signaler leveres:
Rød: +12V tenning klemme 15
Oransje: +12V belysning klemme 58
Lilla/hvit: +12V reverssignal
Grønn: GND parkeringsbromssignal
Maksimal belastningskapasitet: 250 mA.
For flere SWC-funksjoner, kod bilen til Audio 15 OEM HU hvis mulig.
Passer til
Mercedes Sprinter (W907/W910) 06/2018 - 2024
Spesifikasjoner
40-pins Quadlock-kontakt
Maksimal strømforbruk: 250 mA
Krav til reléspole: 75 Ohm min, 150 Ohm min
