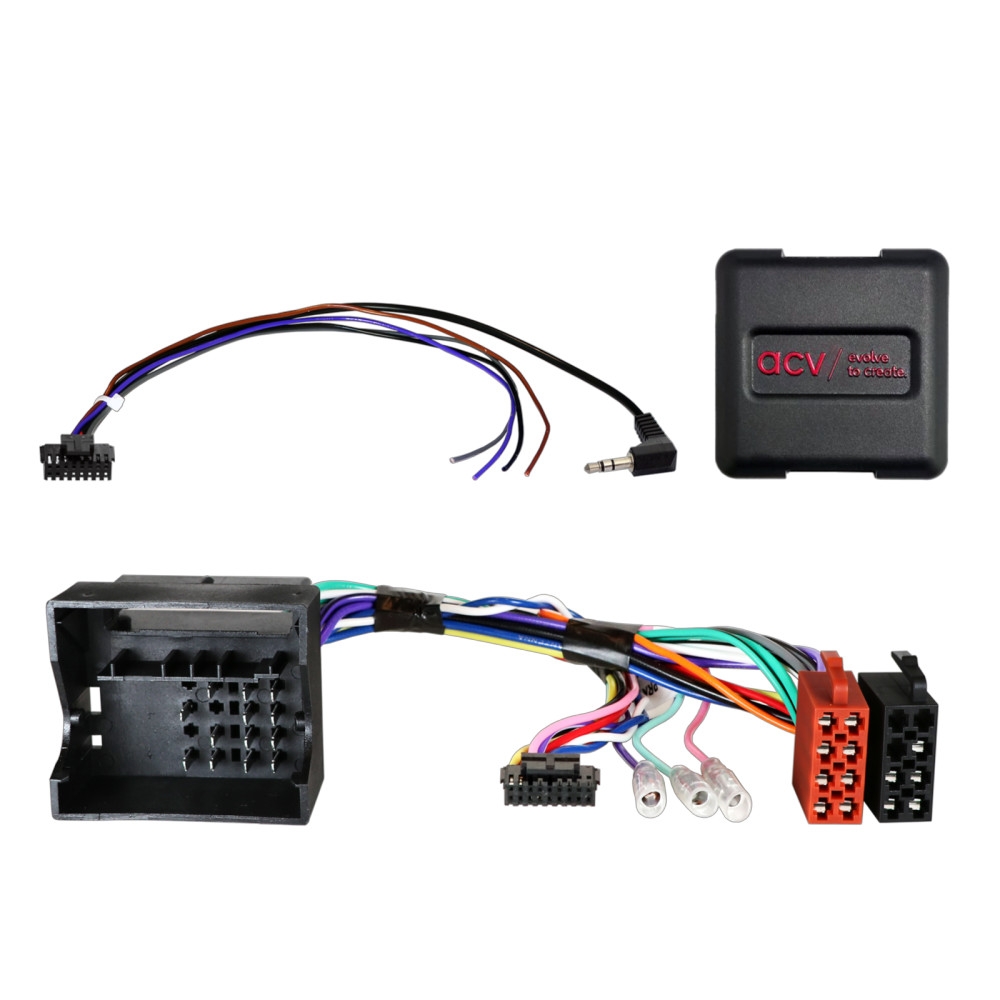

ACV 42xmc001 er en SWC-adapter for Mercedes-kjøretøy og Smart, designet for å bevare de originale funksjonene for rattkontroll ved bytte av fabrikkmontert radio til en ettermarkedsenhet.

• Adapter for å koble rattkontroller til ettermarkeds stereoen.
• Kompatibel med flere Mercedes-modeller og Smart-kjøretøy.
• Inkluderer 40-pin Quadlock-kontakt for enkel installasjon.
• Støtter ulike funksjoner avhengig av bilens utstyr og ettermarkedsenhetens programvare.
• Gir mulighet for å justere innstillinger for rattkontroller og andre funksjoner.

Det er viktig å kontrollere at de avbildede kontaktene matcher de som finnes i ditt kjøretøy både optisk og teknisk. Kontroller også om noen av de listede OEM-radiosystemene var installert fra starten av. Før den endelige montering, kontroller bilens funksjonalitet, innstillinger og SWC-funksjonalitet. Ved spørsmål kan du kontakte vår support.

Merk: CAN Bus-kontakt: 40 Pin Quadlock Mercedes-kontakt: OEM SWC > 3,5 mm Jack / løs tråd for ukjent Mercedes-kontaktvariant.

Passer til
Mercedes A-klasse (C169/W169) 10/2004 - 04/2008
Mercedes A-klasse (C169/W169) 06/2008 - 06/2012
Mercedes B-klasse (T245) 07/2005 - 04/2008
Mercedes B-klasse (T245) 04/2008 - 09/2011
Mercedes C-klasse (CL203/S203/W203) 02/2004 - 09/2007
Mercedes CLC-klasse (CL203) 06/2008 - 02/2011
Mercedes CLK-klasse (W209) 04/2005 - 01/2010
Mercedes CLS-klasse (C219) 04/2008 - 09/2010
Mercedes E-klasse (S211/W211) 03/2008 - 01/2009
Mercedes G-klasse (W463) 04/2007 - 06/2008
Mercedes G-klasse (W164) 09/2008 - 06/2012
Mercedes GL-klasse (X164) 09/2006 - 05/2009
Mercedes GL-klasse (X164) 05/2009 - 07/2012
Mercedes M-klasse (W164) 07/2005 - 04/2008
Mercedes M-klasse (W164) 10/2008 - 07/2011
Mercedes R-klasse (W251) 09/2005 - 05/2007
Mercedes R-klasse (W251) 05/2007 - 05/2010
Mercedes SLK-klasse (R171) 04/2008 - 03/2011
Mercedes Sprinter (W906) 04/2006 - 08/2013
Mercedes Sprinter (W906) 08/2013 - 05/2018
Mercedes Vito/Viano (W639) 04/2006 - 08/2010
Mercedes Vito/Viano (W639) 09/2010 - 03/2014
Smart For Four (W454) 01/2004 - 04/2007

Spesifikasjoner
Rød: +12V tenningsterminal 15
Oransje: +12V belysningsterminal 58
Lilla/hvit: +12V reverssignal
Rosa: hastighetspuls signal
Grønn: GND parkeringsbromssignal
Maks belastningskapasitet: 250 mA
Strømkrav over 250 mA: 1 reléspole motstand 75 Ohm min
2 reléspole motstand 150 Ohm min
