Rørbasert RIAA-trinn for MM og MC

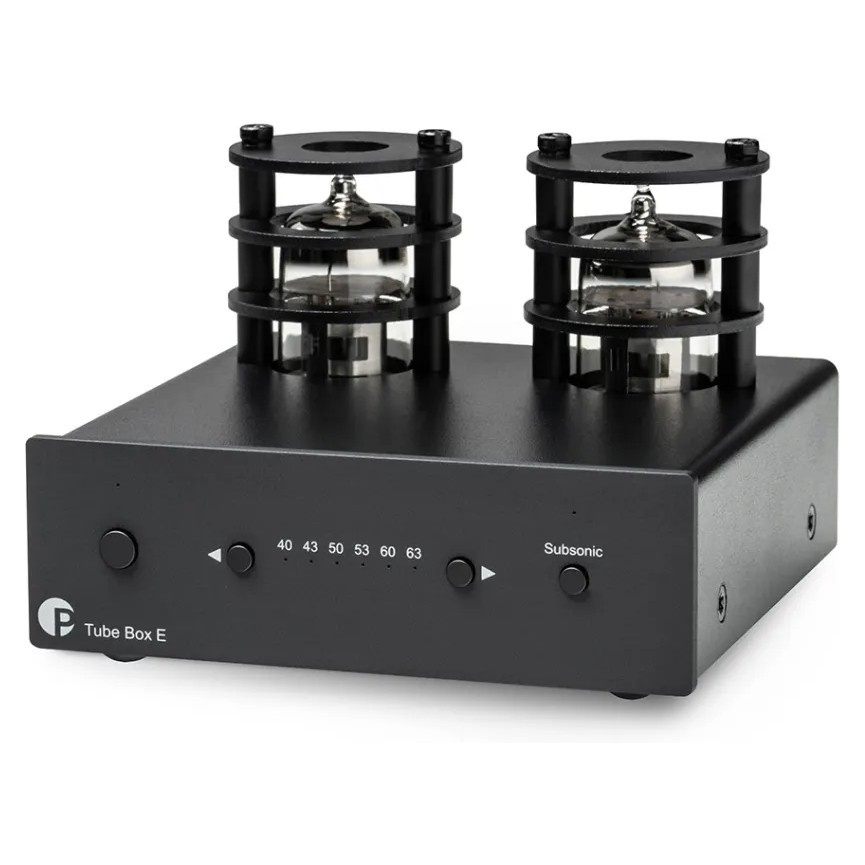

Pro-Ject Tube Box E er et kompakt RIAA-trinn for både MM- og MC-pickuper, bygget med helt diskret signalvei og to utskiftbare ECC83-rør. Konstruksjonen er uten operasjonsforsterkere og kombinerer FET-inngang, dual mono-oppbygning og nøyaktig RIAA-korrigering med omfattende muligheter for å tilpasse forsterkning, impedans og kapasitans etter pickupen. Et innkoblingsbart subsonisk filter og lett tilgjengelig gain-innstilling på fronten gjør praktisk finjustering enkel.

• RIAA-trinn for både MM- og MC-pickuper
• 2 x ECC83, også kalt 12AX7A, med utskiftbare rør
• Helt diskret signalvei uten operasjonsforsterkere
• Gain i fem trinn fra 40 til 63 dB
• Justerbar lastimpedans for MC fra 10 ohm til 2 kohm
• Justerbar inngangskapasitans for MM fra 47 til 587 pF
• Dual mono-konstruksjon og FET-inngangstrinn
• Subsonisk filter ved 20 Hz med 18 dB/oktav
• Gullbelagte RCA-innganger og utganger

Tilpasses pickupen

Tube Box E gir betydelig større muligheter for pickup-tilpasning enn et enklere fast RIAA-trinn. Forsterkningen kan velges mellom 40, 43, 50, 60 og 63 dB, mens MC-pickuper kan belastes med 10, 100, 1 kohm eller 2 kohm. For MM finnes 47 kohm inngangsimpedans og flere kapasitetsinnstillinger mellom 47 og 587 pF. Det gjør det mulig å komme nærmere pickupens anbefalte belastning og få riktige forutsetninger for dens frekvensgang og utgangsnivå.

Diskret med rør

Signalveien er helt diskret og bruker ingen operasjonsforsterkere. FET-inngangstrinnet er utviklet for lavt støynivå, mens to ECC83-rør sitter i utgangsdelen. Rørene er utskiftbare, noe som både forenkler fremtidig service og gir mulighet til å prøve kompatible rør med andre egenskaper. Dual mono-layout og separate interne strømforsyningsseksjoner brukes for å holde kanalene godt adskilt, og RIAA-korrigeringen er delt inn i passive og aktive trinn.

Filter og skjerming

Et subsonisk filter kan aktiveres fra fronten og demper frekvenser under 20 Hz med 18 dB per oktav. Det kan være nyttig ved for eksempel plateskjevhet eller andre svært lavfrekvente forstyrrelser som ellers belaster forsterkere og høyttalere. Kabinettet er helt i metall for å skjerme elektronikken mot elektromagnetiske forstyrrelser, mens front og betjeningselementer er laget i bearbeidet aluminium.

Spesifikasjoner

Pickupkompatibilitet: MM og MC
Rør: 2 x ECC83, 12AX7A
Forsterkning: 40, 43, 50, 60 eller 63 dB
MC-belastningsimpedans: 10 ohm, 100 ohm, 1 kohm, 2 kohm
MM-inngangsimpedans: 47 kohm
Inngangskapasitans: 47, 147, 267, 367, 487 eller 587 pF
RIAA-nøyaktighet: ±0.5 dB, 20 Hz–20 kHz
Subsonisk filter: 20 Hz, 18 dB/oktav

Støynivå: 77 dB A-vektet ved 40 dB gain, 65 dB A-vektet ved 50 og 63 dB gain
THD: Under 0.03 % ved 40 dB gain, under 0.07 % ved 50 og 63 dB gain

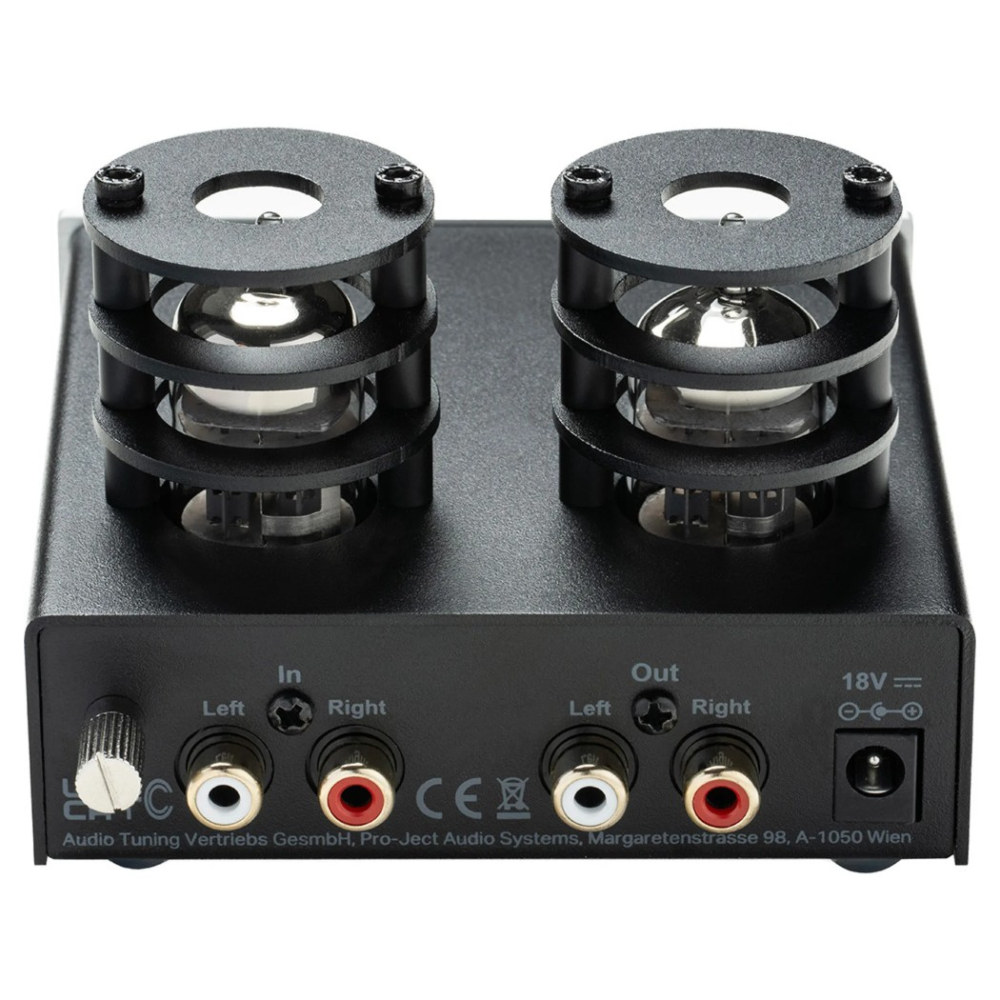

Inngang: 1 x stereo RCA
Utgang: 1 x stereo RCA
Strømforsyning: 18 V DC, 1 A
Strømforbruk: 470 mA, under 1 W i standby
Mål: 103 x 73 x 131 mm
Vekt: 450 g
Farge: Svart eller sølv
