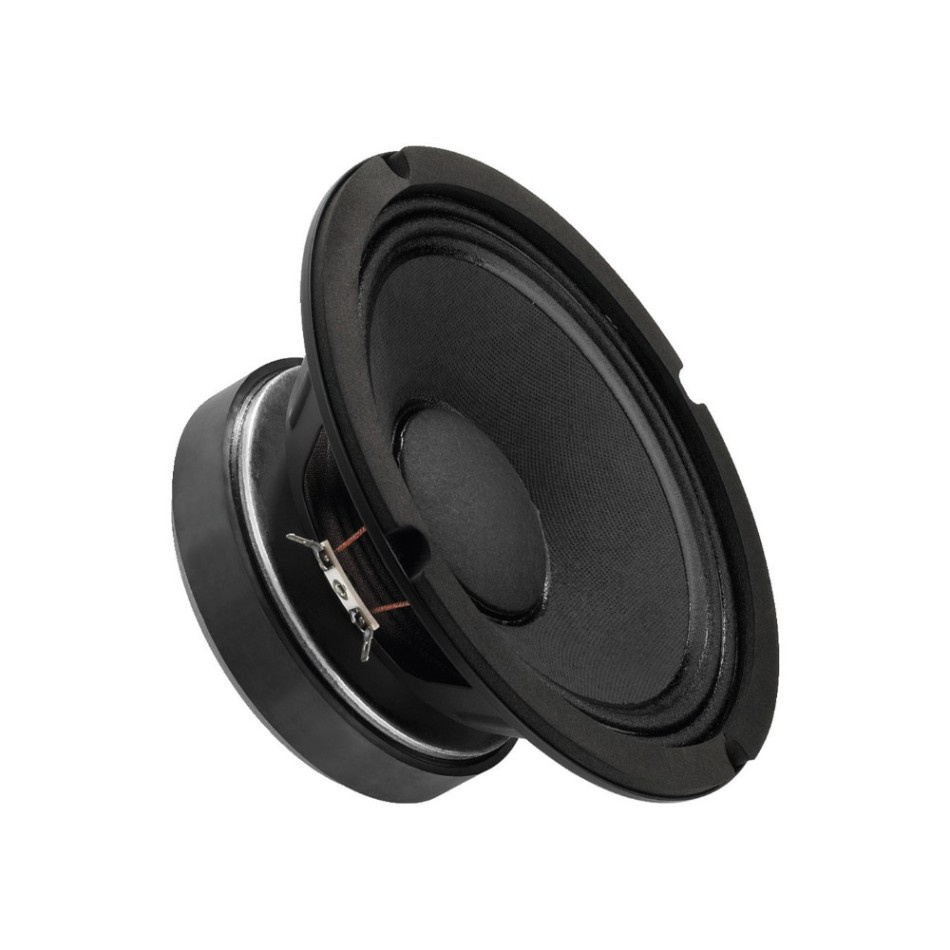

Monacor SP-8/150PA er et 8-tommers PA-element for bass og mellomtone med høy følsomhet. Produsenten beskriver bred gjengivelse i mellomtoneområdet, som er relevant ved bygging av høyttalere. Med 150 W RMS belastbarhet og 8 ohm impedans bør delefilter og øvrige elementer velges ut fra systemet.

• Konstruksjon: PA-bass/mellomtone
• Størrelse: 8 tommer
• Impedans: 8 Ω
• Belastbarhet RMS: 150 W
• Maksimal effekt: 300 W
• Følsomhet: 96 dB/W/m
• Resonansfrekvens: 88 Hz

Konstruksjonen
SP-8/150PA er bygget for PA-høyttalere der et åttetommers element skal dekke et bredt område av mellomtonen. Monacor fremhever den brede mellomtonegjengivelsen, mens 96 dB følsomhet ved 1 W og 1 m angir lydtrykknivået i databladet. Konstruksjonen har en talespole på 50 mm. Dette gir et godt grunnlag for å sammenligne elementet med andre bass/mellomtoner.

Bruk og tilpasning

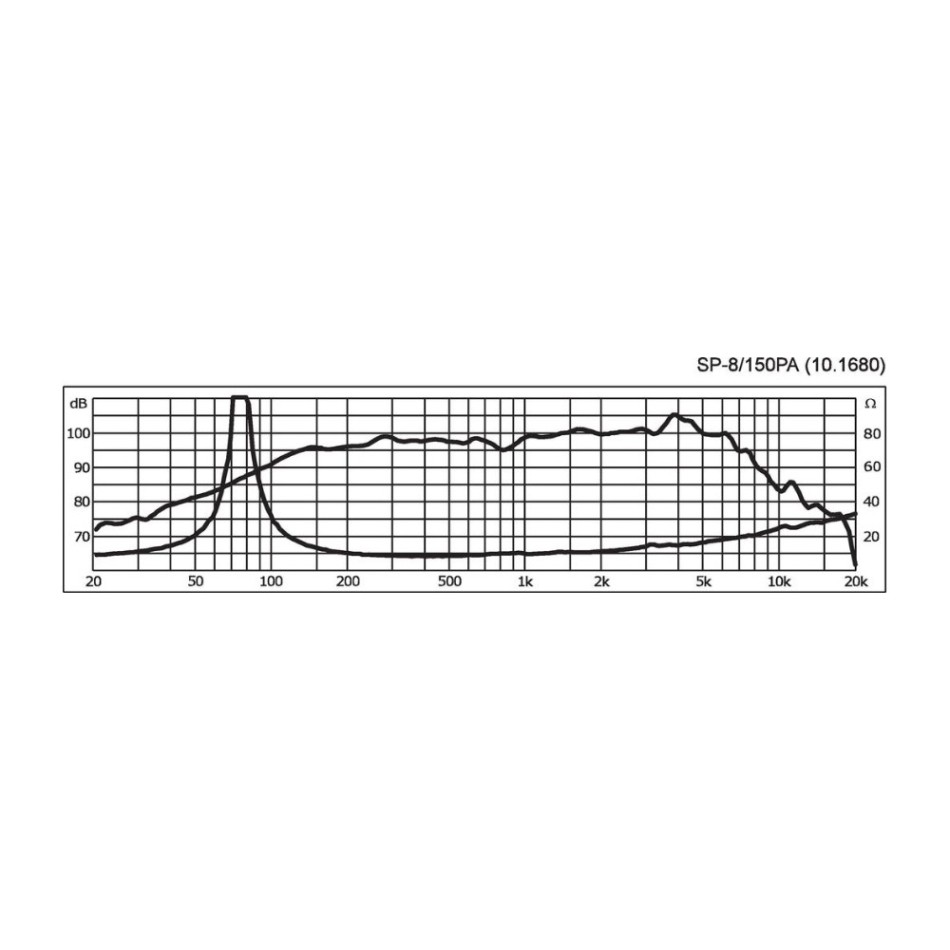

Resonansfrekvensen er 88 Hz og det oppgitte frekvensområdet har en øvre grense på 8 000 Hz. Det betyr ikke at elementet alene dekker alle frekvenser eller kasser. Monacor oppgir også Thiele/Small-parametere, blant annet Qts 0.43 og Vas 12 liter, for egne kasseberegninger. Med 150 W RMS og 8 ohm impedans må belastning og delefilter velges for det ferdige systemet.

Parametere
Fs: 88 Hz
Qts: 0.43
Vas: 12 l
Xmax: ± 1.25 mm

Montering

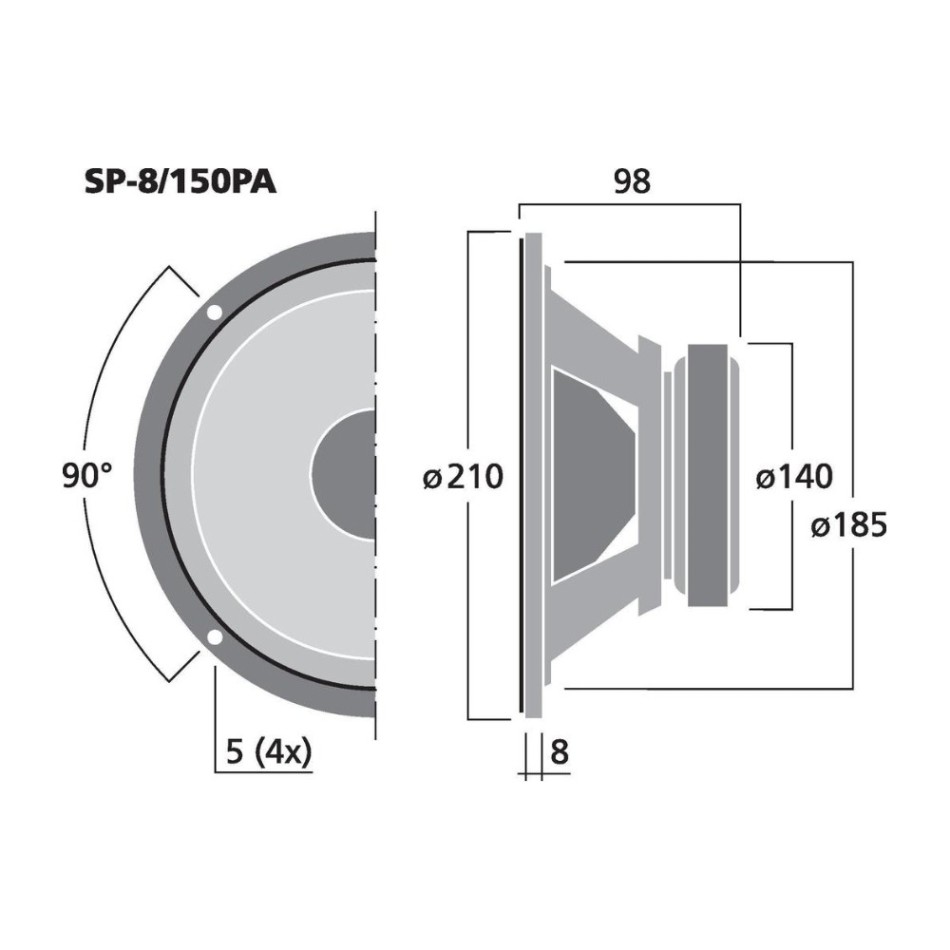

Beregn plass til monteringsåpning Ø 185 mm, monteringsdybde 90 mm og ytre mål Ø 210 x 98 mm. Kontroller festepunktene og baffelen før utskjæring.

Spesifikasjoner
Konstruksjon: PA-bass/mellomtone
Størrelse: 8 tommer
Impedans: 8 Ω
Belastbarhet RMS: 150 W
Maksimal effekt: 300 W
Følsomhet: 96 dB/W/m
Resonansfrekvens: 88 Hz
Talespole: Ø 50 mm
