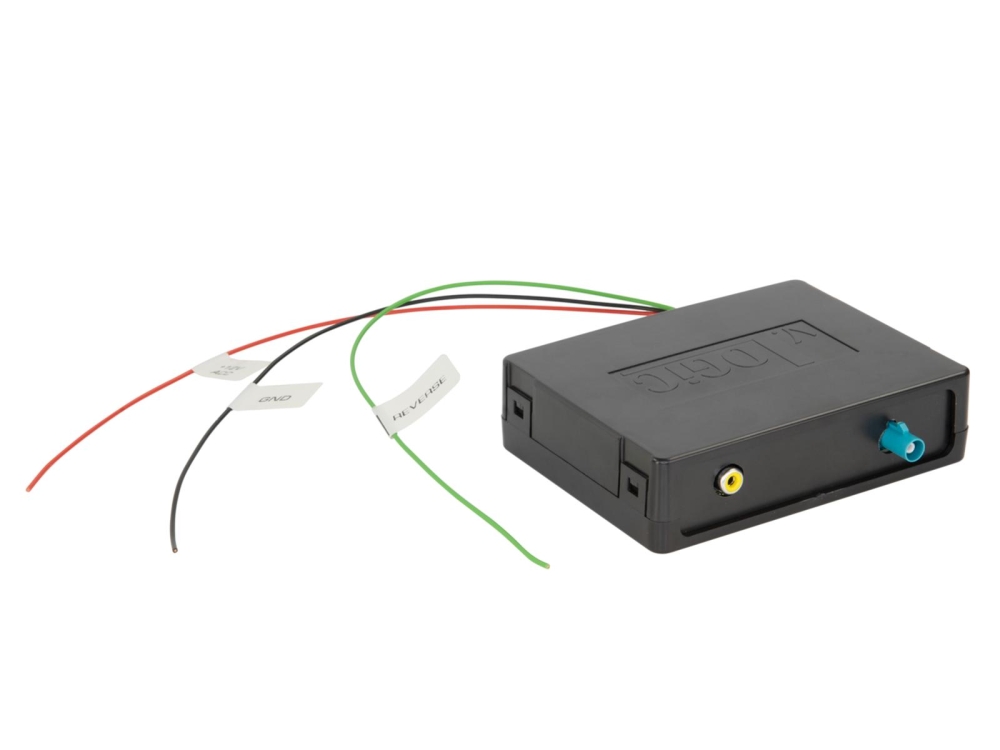

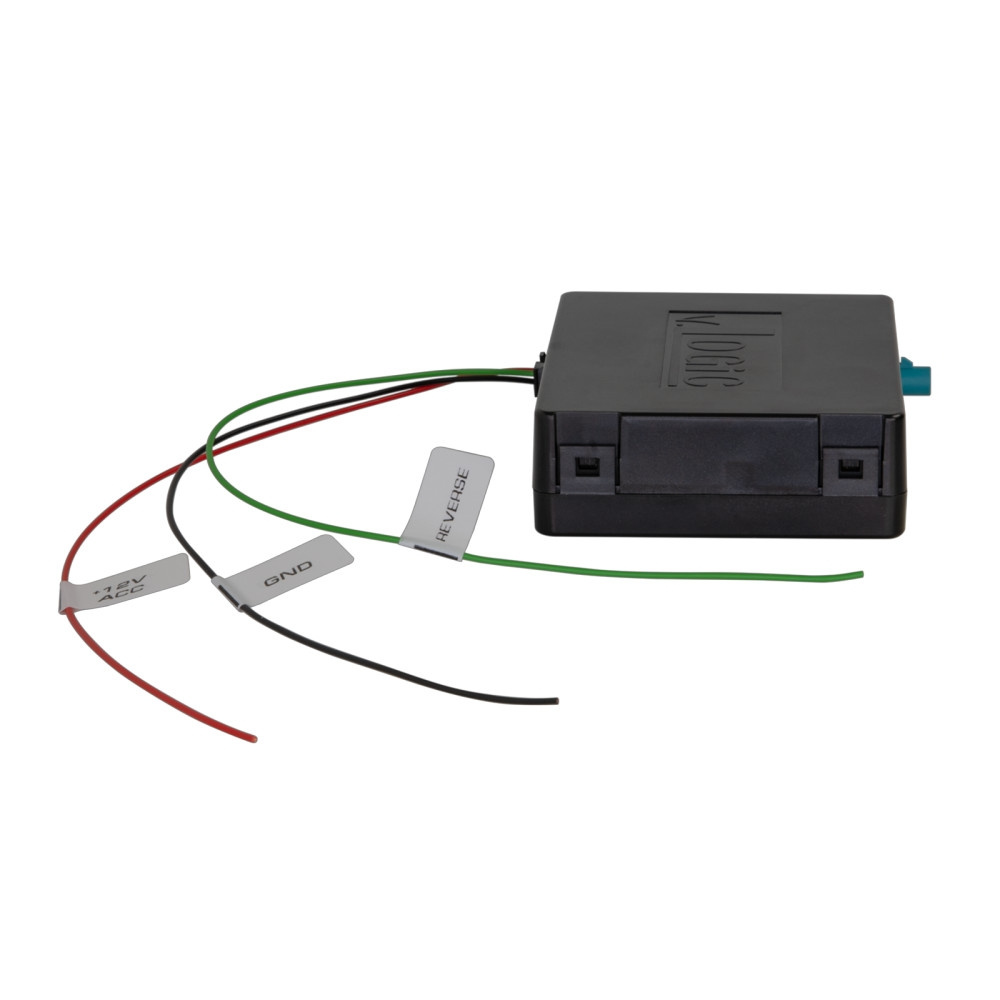

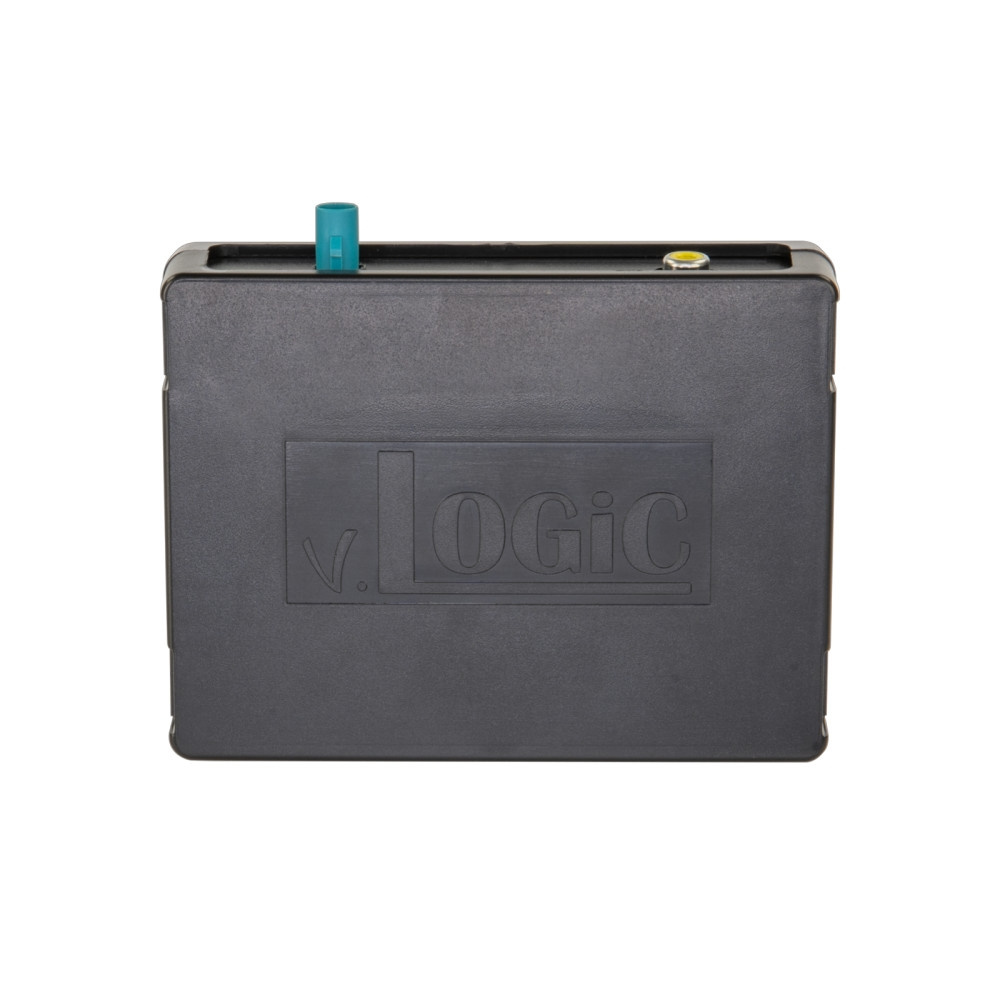

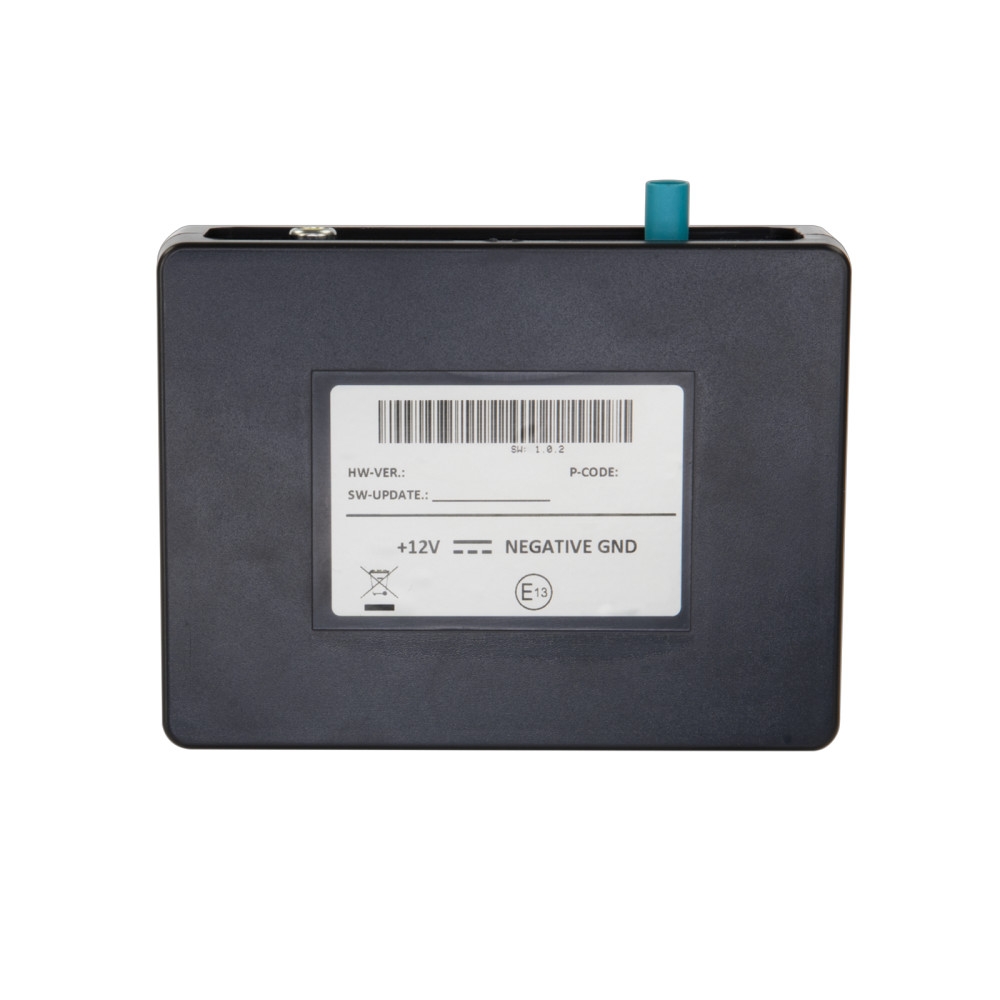

ACV 771094-1031 er et bakkamera-grensesnitt for Fiat Ducato 2021-2024 som muliggjør tilkobling av det fabrikkmonterte bakkameraet til en ettermarkedsenhet med kamerainngang.

• Gir mulighet til å bruke OEM bakkamera med ettermarkedsstereo.
• Adapteren gir videosignal via RCA samt strømforsyning (+6V/jord) for OEM-kameraet.
• Inkluderer +12V baksignal som må kobles til kjøretøyet.
• Kompatibilitet med kjøretøy med 360° kameraer eller systemer med bevegelige avstandslinjer kan være begrenset.
• Før installasjon, sjekk korrekt tilkobling av adapteren til OEM-kontakten.

Vennligst merk at mange ettermarkedsenheter kan måtte stilles inn på kamerafunksjon i menyen. Hvis du trenger hjelp, kontakt vår support.

Spesifikasjoner
Tilkobling: løse kabler
Tilkobling: OEM kamera Fakra L(f) > Fakra Z(m)
Tilkobling: bakkamerainngang ettermarkeds HU > RCA(f) gul

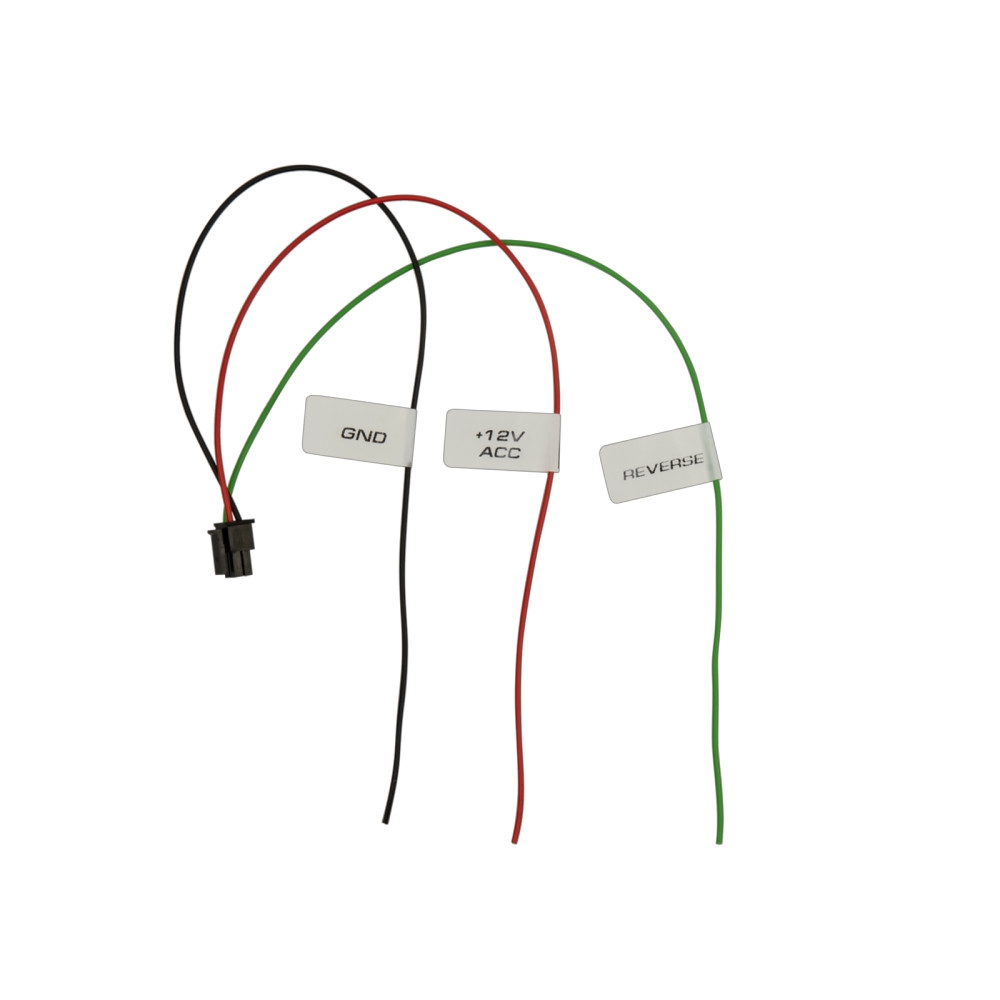

Tilkobling: rød: +12V tenningsterminal 15 sikret
svart: GND terminal 31
grønn: +12V baksignal inngang

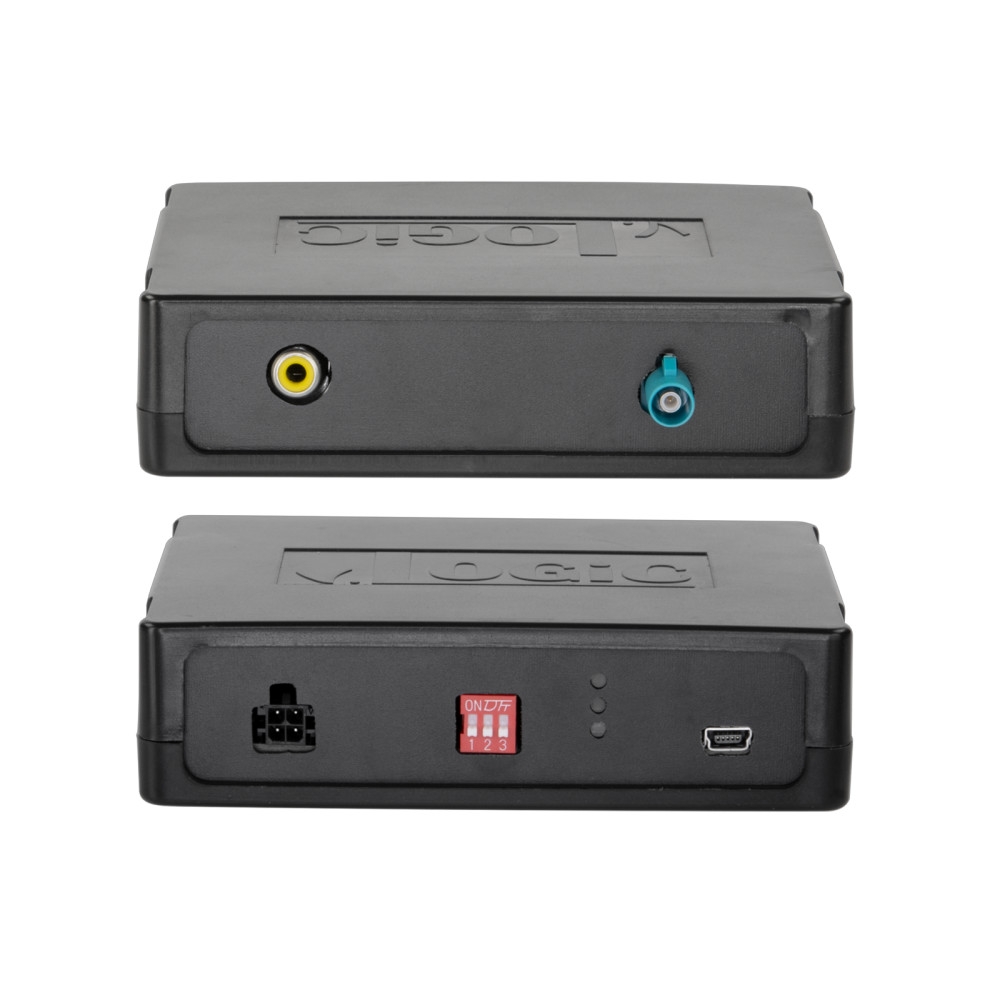

Kamerasignal: juster dipswitch-innstilling uten spenning
kameratype 1: dipswitch 1 av / 2 av / 3 av
kameratype 2: dipswitch 2 på / 2 av / 3 av
kameratype 3: dipswitch 2 av / 2 på / 3 av
LED: rød: grensesnitt i drift
grønn: baksignal aktivert
blå: kamerabildesignal kameratype gyldig

Passer til
Fiat Ducato (ZAF 250) 11/2021 - 11/2023
Fiat Ducato (ZAF 250) 11/2023 - 2024
Fiat e-Ducato (ZAF 250) 04/2021 - 03/2024
Fiat e-Ducato (ZAF 250) 03/2024 - 2024
