JL Audio VXi-HUB er et must hvis du planlegger å bygge et lydsystem med flere VXi-sluttforsterkere som skal kommunisere sammen. Hubben tillater tilkobling av lyd og DSP-styring til opptil 5 ytterligere VXi-sluttforsterkere, men kan også styre en ekstra VXi-HUB for opptil 10 sluttforsterkere som kommuniserer og arbeider sammen. DSP-styring og kommunikasjon skjer via CAT5-nettverkskabler, og lydsignal går via optiske TOSLINK-kabler.

• Nettverkshub for sammenkobling av 6 VXi-sluttforsterkere
• Lar flere VXi-sluttforsterkere styres av samme fjernkontroll
• DSP-kommunikasjon via CAT5 (JLid)
• Lyd via optisk TOSLINK
• Høyoppløselig lyd (24-bit 192kHz)
• To VXi-HUB kan brukes sammen for opptil 10 VXi-sluttforsterkere totalt
• Kobles til JLid-COMM-inngangene
• Nettverkskabler er ikke inkludert

Datakommunikasjon
Formålet med VXi-HUB er å skape et styrbart nettverk av VXi-sluttforsterkere som reagerer på synkroniserte kommandoer fra en enkelt DRC-kontrollenhet (f.eks. DRC-100, DRC-200 eller DRC-205 – selges separat). For eksempel: mastervolum, subwoofer-nivå, fader, sonevolum og valg av DSP-presets. Samtidig kan alle tilkoblede sluttforsterkere justeres i en og samme TÜN-økt, noe som gjør det enkelt å stille inn alle DSP-sluttforsterkere i nettverket uten å måtte koble om kabler og lignende.

Lyddistribusjon

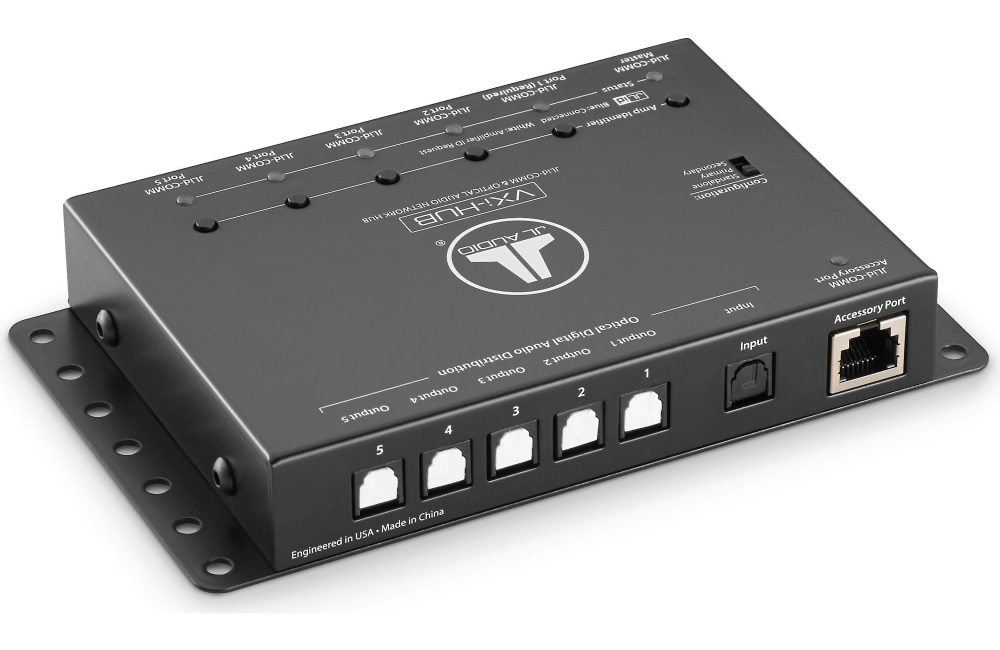

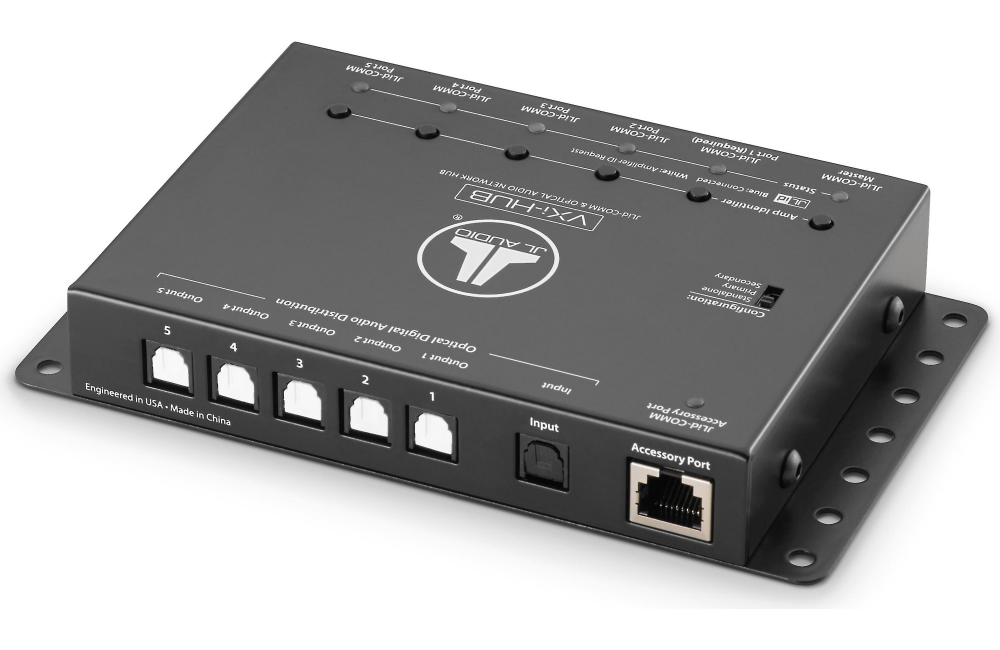

I tillegg til datakommunikasjon distribuerer hubben også synkronisert optisk digital lyd til alle sluttforsterkere i nettverket. Dette forhindrer forsinkelser som kan oppstå ved seriekobling av digitale signaler gjennom flere DSP-enheter. Den digitale lydkildens optiske utgang kobles direkte til VXi-HUB:ens optiske inngang, og lyden spres deretter videre til sluttforsterkerne via fem optiske utganger. VXi-HUB støtter S/PDIF-signaler opptil 24-bit/192 kHz.

Tilkoblinger og kontroller
Data:

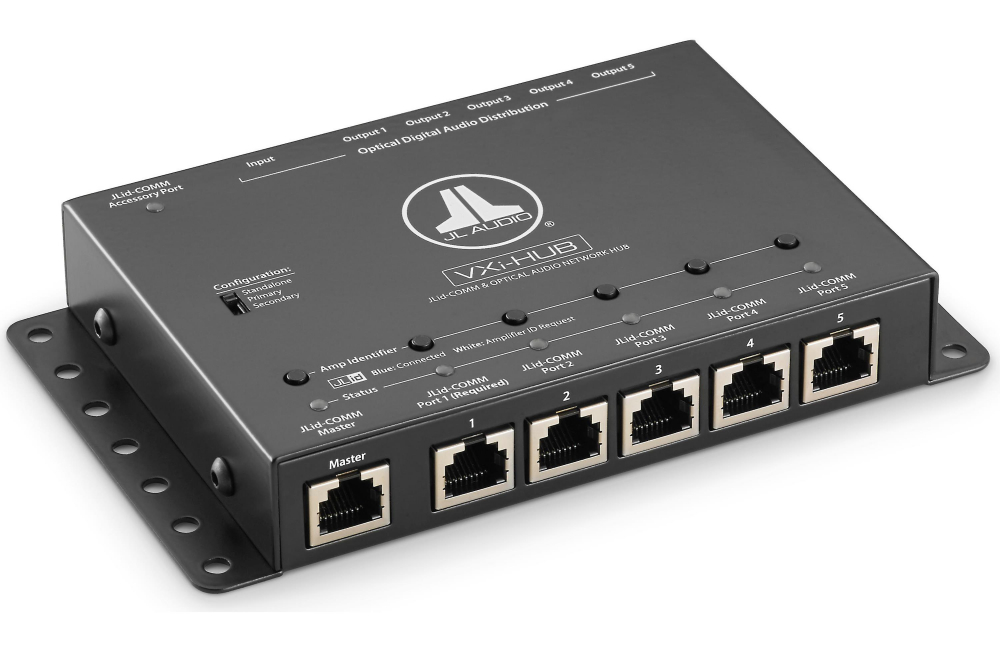

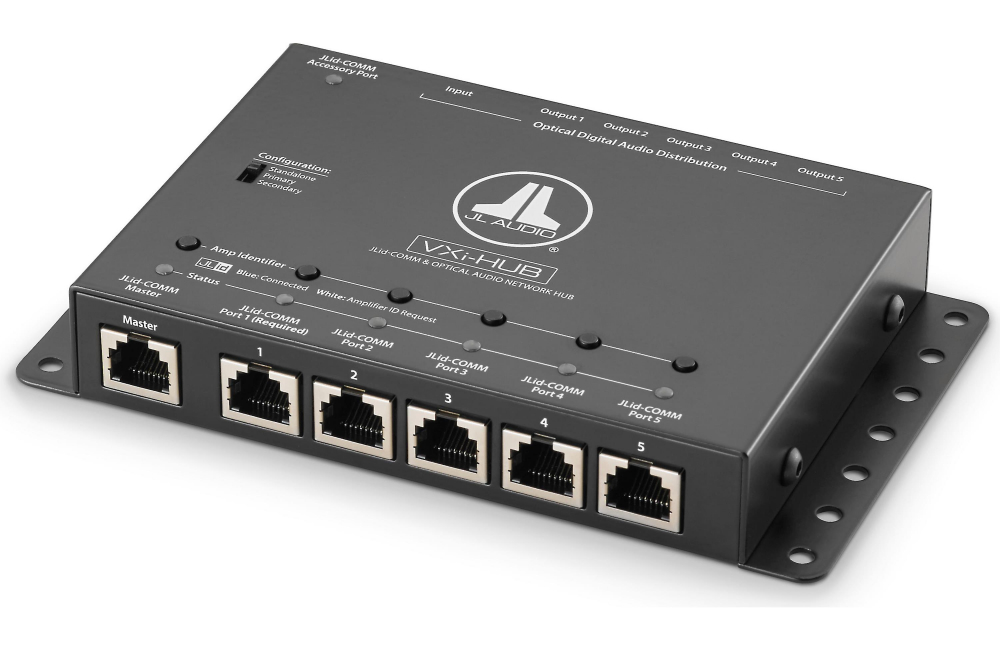

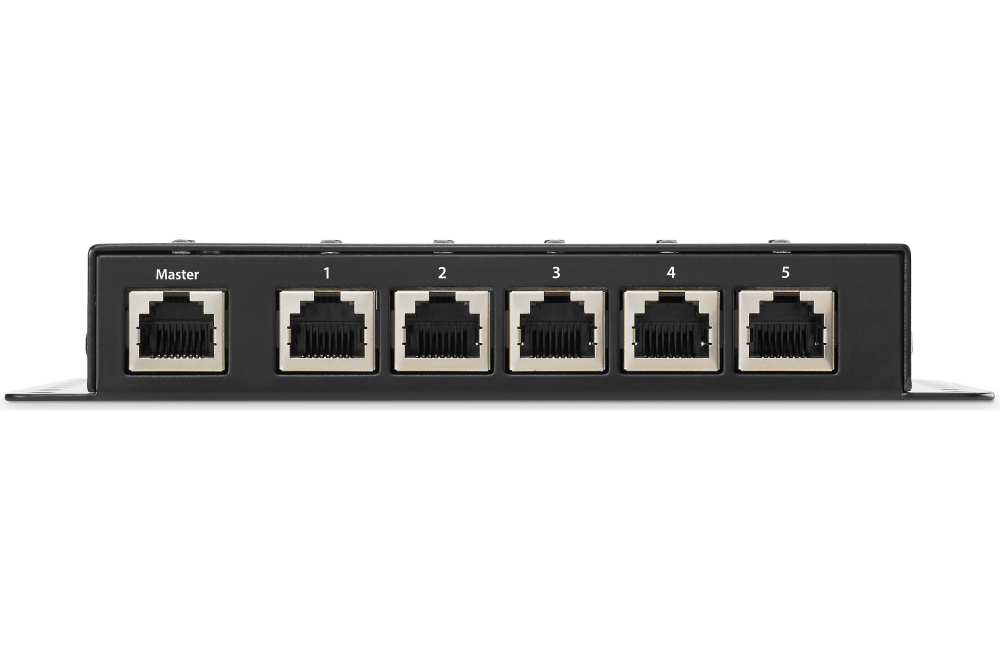

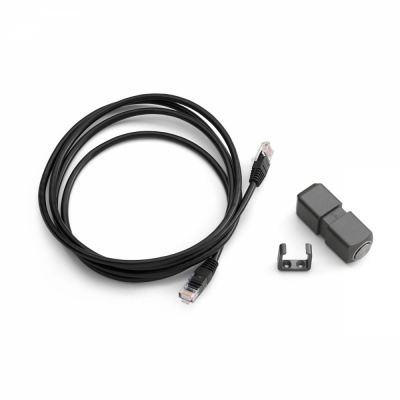

VXi-HUB har en master-inngang og fem slave-utganger for JLid-COMM, som gjør det mulig å koble opp til 6 VXi-sluttforsterkere med vanlige CAT-5e-nettverkskabler (en master, fem slaver). For større systemer kan to VXi-HUB:er seriekobles for å styre opptil 10 sluttforsterkere (en master og ni slaver). Det er også en dedikert JLid-COMM-port for å koble til en VXi-BTC Bluetooth-enhet (selges separat), som lar deg stille inn og justere trådløst via TÜN Mobile eller TÜN Express på iOS- eller Android-enheter.

Digital lydsignal:

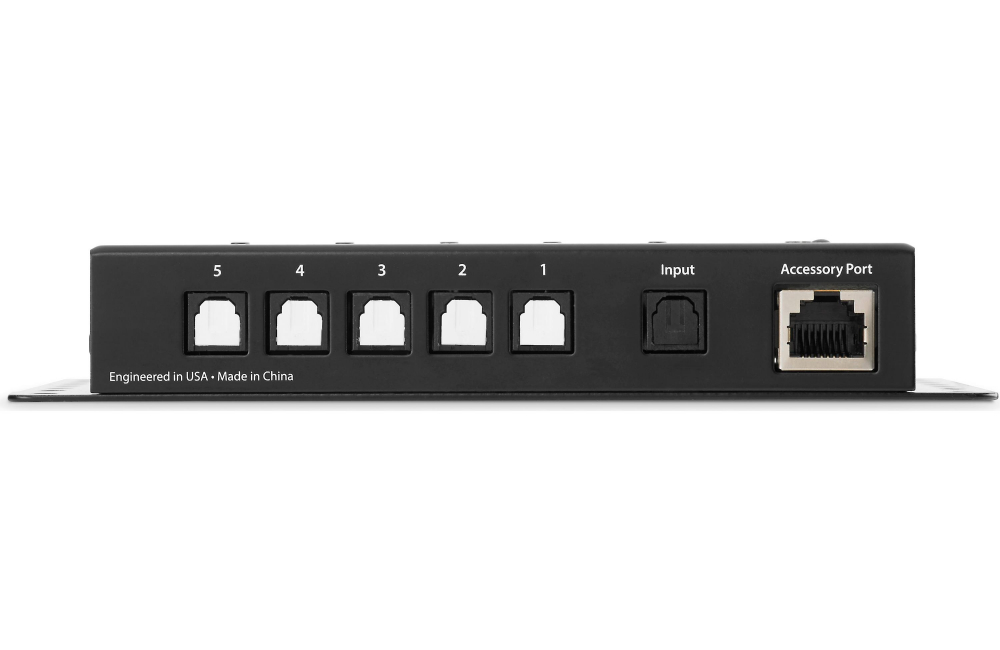

En optisk inngang mottar signalet fra master-sluttforsterkeren og distribuerer synkronisert digital lyd til opptil fem VXi-sluttforsterkere via de fem optiske utgangene.

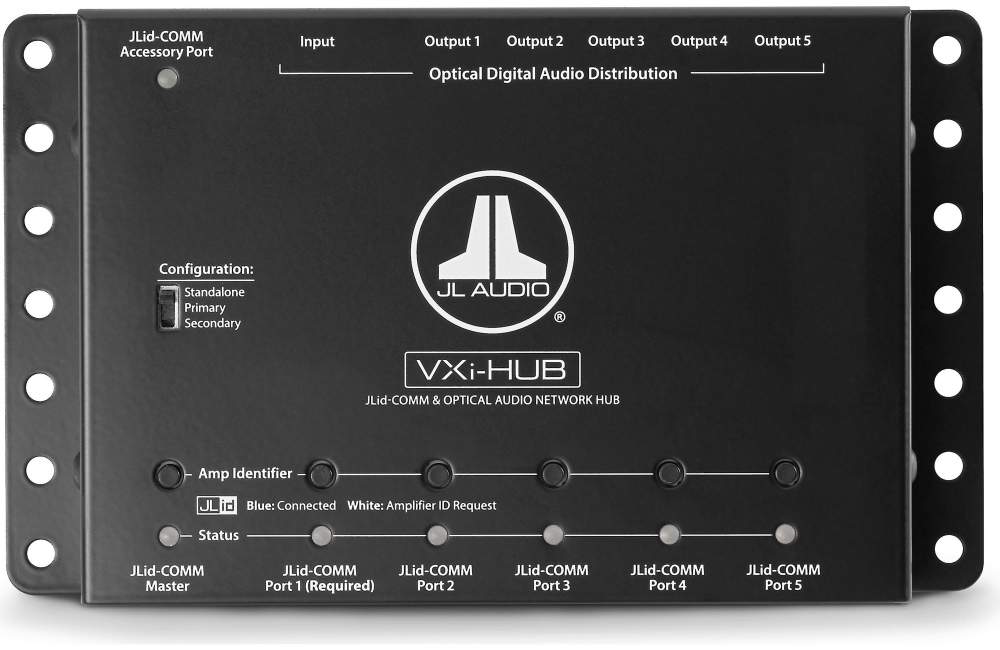

Innstillinger og indikatorer
Status-LED:
Hver JLid-COMM-port (1 inn, 5 ut) har en statusindikator som lyser med fast blått lys når en VXi-sluttforsterker er tilkoblet, og hvitt når identifikasjonsknappen trykkes inn.

Forsterker Identifikasjonsknapp:
Hver JLid-COMM-port har en identifikasjonsknapp som aktiverer en hvit LED på porten og får den tilkoblede sluttforsterkerens logo til å blinke hvitt - praktisk for rask identifikasjon i større systemer.

JLid-COMM Tilbehørsport:
Indikatoren for denne porten lyser blått ved kompatibel tilkobling, og oransje ved ikke-kompatibel tilkobling.

Konfigurasjon:
En 3-veis bryter styrer VXi-HUB:ens rolle i systemet:
- Standalone: for systemer med kun en hub
- Primary: for masterenheten i et system med to huber
- Secondary: brukes på hub #2 i to-HUB-system

OBS! Hvis du har tenkt å bruke 1 VXi-forsterker sammen med en monoblokk, trenger du ikke denne hubben - bruk den analoge/digitale utgangen fra VXi-forsterkeren og juster innstillingene i DSP-en.
