ACV 691320-130-1-7 er et 9/10" monteringssett for radio med i-dapter, tilpasset Seat, Skoda og Volkswagen med 40-pin Quadlock-tilkobling.

• Inneholder monteringsramme og installasjonssett for å erstatte original hovedenhet
• Adapter for rattstyring med 40-pin Quadlock VW-kontakt og omforming til 3,5 mm jack eller løse kabler
• Antenneadapter Fakra (hun) til DIN (han) med 12V phantom-mating
• Støtter tilkobling av rattstyring og antenne for kompatible kjøretøy
• Leveres med detaljerte installasjonsanvisninger for korrekt tilkobling og konfigurering

Produktet er beregnet for å bytte ut originalradio i flere modeller fra Seat, Skoda og Volkswagen. Avhengig av bilens utstyr og funksjonene til den nye enheten kan enkelte kjøretøyfunksjoner som Trailer Assist eller E Call eventuelt ikke støttes. Det er viktig å kontrollere at adapterens kontakter visuelt og teknisk stemmer overens med bilens originale tilkoblinger før installasjon. Kontroller også at en av de angitte originale radiomodellene er installert i kjøretøyet. Før sluttmontering bør alle kjøretøyfunksjoner, innstillinger og rattstyring testes for funksjonalitet. Installasjon bør utføres av opplært personell, og eventuelle endringer i ledningsnettet kan påvirke garanti og funksjon.

Tilkoblinger inkluderer OEM rattstyringskontakt, 40-pin Quadlock VW-kontakt, antenne Fakra (hun) til DIN (han) og 12V phantom-mating. Installasjonstrinn omfatter kontroll av funksjoner, korrekt tilkobling av kabler, programvareinnstilling av grensesnittet og test av rattstyring og andre funksjoner.

Passer til
Seat Alhambra 2010-2015
Seat Leon 2005-2012
Seat Toledo 2013-2015

Skoda Fabia 2007-2014*
Skoda Octavia 2003-2013*
Skoda Rapid 2012-2019*
Skoda Roomster 2006-2015*
Skoda Superb 2008-2015*
Skoda Yeti 2009-2017*

Volkswagen Amarok 2010-2016**
Volkswagen Beetle 2011-2016**
Volkswagen Caddy 2003-2020**
Volkswagen Caravelle 2009-2015** ***
Volkswagen CC 2008-2016**
Volkswagen Eos 2006-2015**
Volkswagen Golf 2003-2014**
Volkswagen Jetta 2005-2015**
Volkswagen Multivan 2009-2015** ***
Volkswagen Passat 2005-2014**
Volkswagen Polo 2009-2014**
Volkswagen Scirocco 2008-2017**
Volkswagen Sharan 2010-2021**
Volkswagen T5 Transporter 2009-2015** ***
Volkswagen T6 2015-2019**
Volkswagen Tiguan 2007-2016**
Volkswagen Touran 2003-2015**

* Skoda: For kjøretøy med originalradio Audience/Stream eller original navigasjon Amundsen/Columbus. Ikke for kjøretøy med originalradio Technisat.

** Volkswagen: For kjøretøy med originalradio RCD310, RCD500 eller RCD510 samt original navigasjon RNS315 eller RNS510. Ikke for kjøretøy med originalradio RCD320 med ISO-kontakt.

*** Volkswagen Caravelle, Multivan og T5 med fabrikkmontert aktivt lydsystem krever aktivsystemadapter, artikkel 13-1424-26 (art.nr. 70013142426).

Spesifikasjoner
Farge: svart
Tilkobling: 40-pin Quadlock VW-kontakt, OEM rattstyringskontakt, Fakra antennekontakt (hun) til DIN (han)
Phantom-mating: 12V

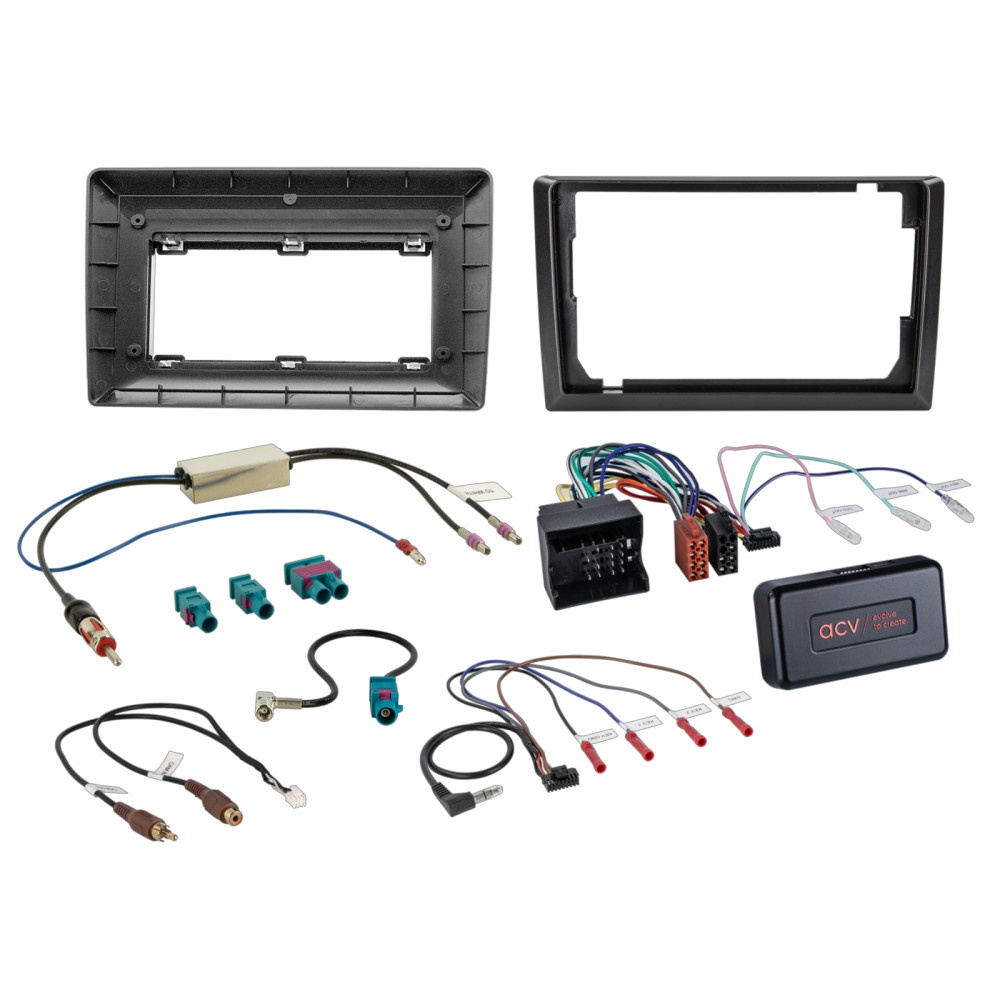

Komponenter i leveransen: radiofrontplate, i-dapter 40-pin Quadlock, antenneadapter Fakra til SMB, antenneadapter Fakra til DIN med 12V phantom-mating
Funksjoner: støtte for rattstyring, antennetilkobling og originale kjøretøyfunksjoner avhengig av utstyr
