Keramisk dome med høy oppløsning

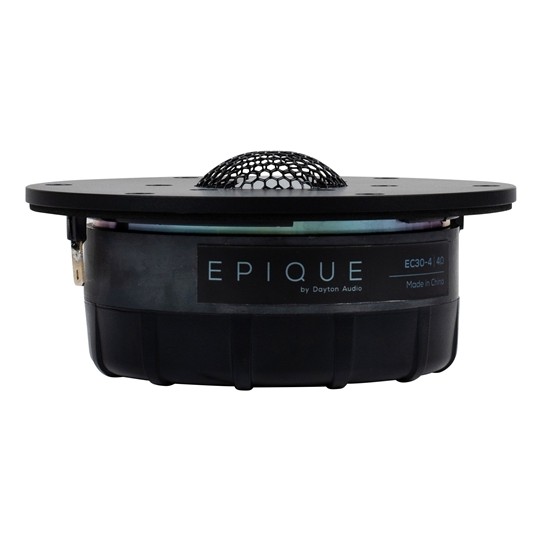

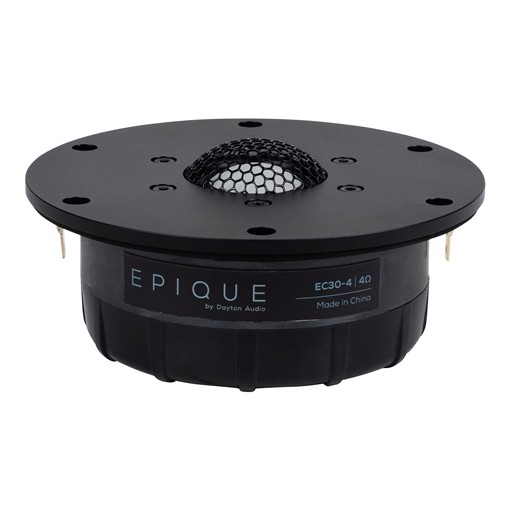

Dayton Audio Epique EC30-4 er en 30 mm diskant for avanserte høyttalerprosjekter, konstruert rundt en aluminiumdome med dampdeponert keramisk belegg. Den stive og lette domen er utviklet for å arbeide kontrollert langt opp i frekvensområdet og kombineres med Kapton-talspole, kobberhette og et nøye dempet bakkammer. Med 4 ohm impedans, 92 dB følsomhet og 80 W RMS effekttålighet passer EC30-4 både i påkostede hi-fi-høyttalere, studiomonitorer og egne konstruksjoner.

• 30 mm aluminiumdome med keramisk overflatebelegg
• Frekvensområde: 1.5–40 kHz
• Følsomhet: 92 dB ved 2.83 V/1 m
• Impedans: 4 ohm
• Effekttålighet: 80 W RMS, 160 W max
• Kapton-talspole og kobberhette for lav induktans
• Dempet bakkammer for reduserte interne resonanser
• Kraftig ferrittmagnetsystem
• Aluminiumfront med metallbeskyttelsesgitter

Stiv og lett dome

EC30-4 bruker en 30 mm aluminiumdome som er forsterket med et tynt lag keramisk materiale gjennom dampdeponering. Målet er å øke stivheten uten å tilføre unødvendig masse, noe som hjelper membranen å arbeide mer stempelaktig over sitt brukbare frekvensområde. Oppbrytningsresonansene flyttes dermed høyere opp i frekvens, samtidig som diskanten beholder god kontroll og detaljgjengivelse i det hørbare området.

Kontrollert bakbølge

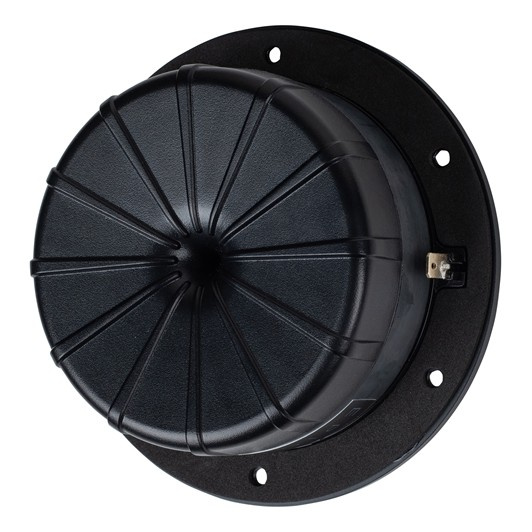

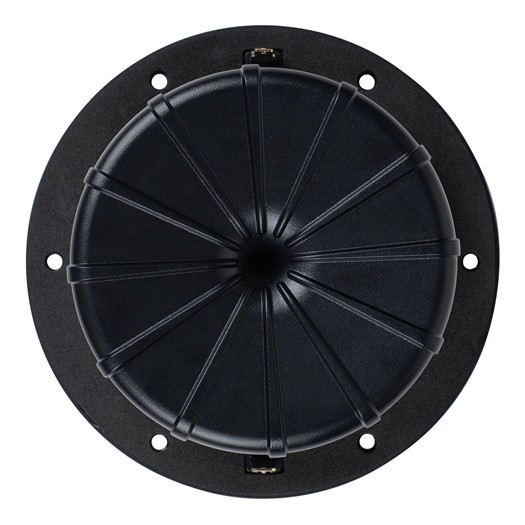

Bak domen sitter en utformet bakplate og dempemateriale som tar hånd om den bakoverrettede lydenergien og reduserer risikoen for interne resonanser. En kobberhette bidrar til å redusere induktans og forvrengning, mens talspolen bruker en lett Kapton-bærer. Sammen med det store Y35-ferrittmagnetsystemet gir det en konstruksjon med god følsomhet og høy effekttålighet.

Bygget for egne konstruksjoner

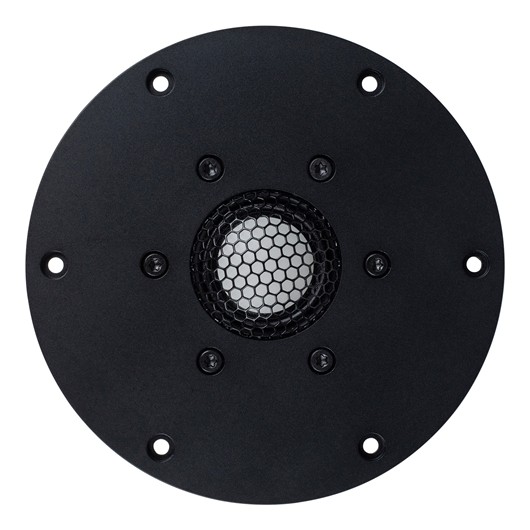

Den 3.6 mm tykke frontplaten i aluminium gir en stabil monteringsflate og beskyttelsesgitteret med bikakestruktur beskytter domen uten å gjøre konstruksjonen unødvendig klumpete. Med et spesifisert arbeidsområde fra 1.5 kHz til 40 kHz og en resonansfrekvens rundt 700 Hz finnes det gode muligheter for å integrere EC30-4 i både to- og flerveissystemer, forutsatt at delefilteret dimensjoneres etter den aktuelle konstruksjonen og ønsket lydnivå.

Parametere

DC-resistans, Re: 4.03 ohm
Resonansfrekvens, Fs: 700 Hz
Mekanisk Q, Qms: 3.376
Elektrisk Q, Qes: 1.163
Total Q, Qts: 0.8651

Spesifikasjoner

Type: Diskant
Membran: 30 mm aluminiumdome med keramisk belegg
Impedans: 4 ohm
Følsomhet: 92 dB ved 2.83 V/1 m
Frekvensområde: 1.5–40 kHz
Effekttålighet: 80 W RMS, 160 W max
Talspole: 30 mm
Talspolemateriale: Kobber
Talspolebærer: Kapton/polyimid
Oppheng: Behandlet tekstil
Magnet: Ferritt
Frontplate: Støpt aluminium
Ytterdiameter: 129.7 mm
Monteringsdybde: 48.9 mm
Monteringshull: 101.8 mm
