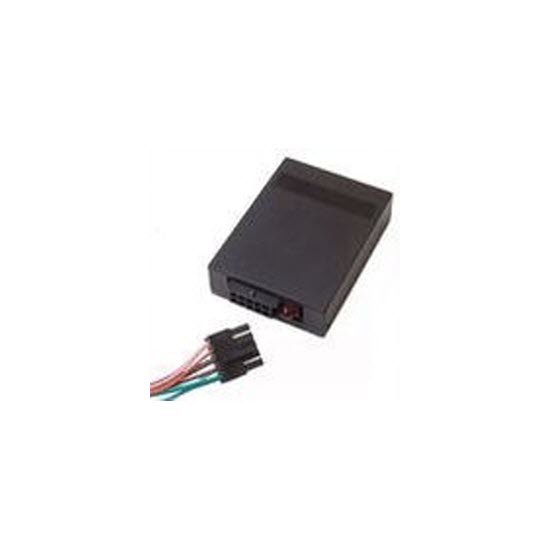

CANbus-interface som sender styrestrøm til lysrelé. Gir +12V når hellyset er tent.

Det er veldig viktig at interfacet kobles etter de anvisninger som gjelder for din bilmodell.

Kabelfarger:
Rød: +12V konstant.
Svart: Jord.
Hvit: CAN high.
Blå: Can low.
Lilla: Gir +12V når hel lyset er tent.

Funksjonskontroll
Det er veldig viktig at interfacet kobles etter de anvisninger som gjelder for respektive bilmodell. Interfacet har en gjemt lysdiode ved siden av kontaktstykket som angir status.

Lysdioden blinker rødt: Kontakt med CANbus og sjekker kjøretøy status.

Lysdioden lyser grønt: Kontakt med CANbus og kjøretøyet er identifisert.

Lysdioden lyser rødt: Kontakt med CANbus, men kjøretøyet er ikke identifisert. Sjekk koblingspunktene mot bruksanvisningen. Flere mulige årsaker til feil er “polvendt” CANbus, High til Low eller tvert om, ødelagt interface eller dårlig strømtilførsel.

OBS: Ved bytte at tilkoblingspunkt må strømforsyningen til interfacet byttes.

Send mail til support@brl.se for mer utfyllende forklaring på tilkobling for din spesifikke bilmodell.
