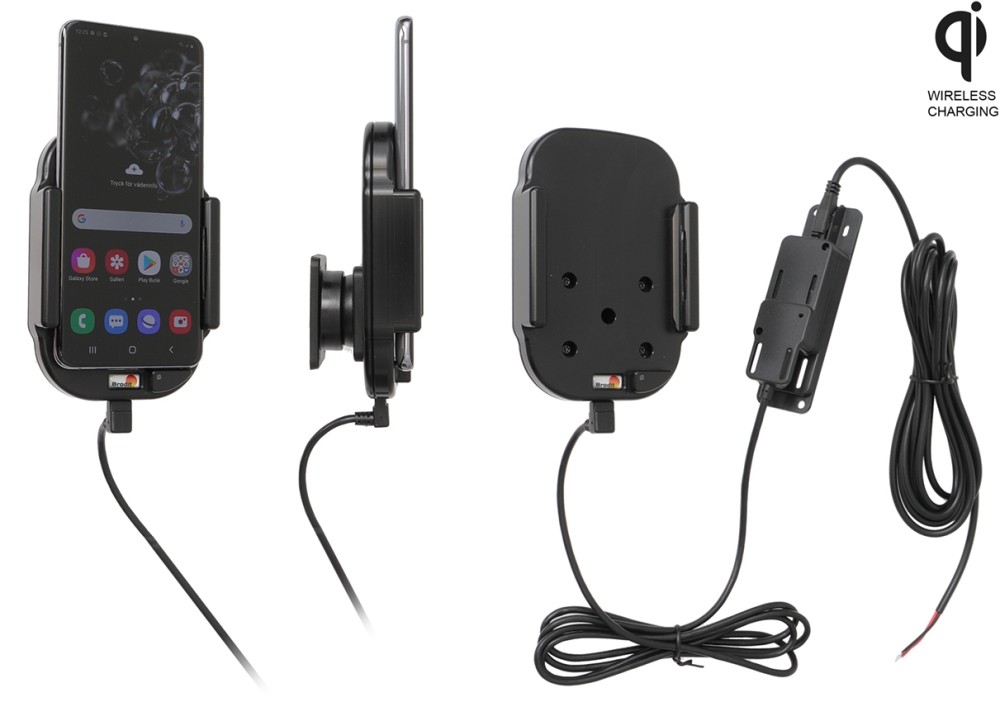

Brodit 719190 - Qi trådløs aktiv holder for fast montering. Aktiv holder som lader enheten din via trådløs Qi-teknologi. Hold mobilbatteriet fullt ladet, alltid innen syns- og rekkevidde! Praktisk, diskret og komfortabel. Modellspesifikk passform med perfekt, fast grep. Brukes for enheter uten deksel (ikke for enheter med deksel). Qi-sertifisert. 5 / 7,5 / 10 / 15W trådløs lading. LED for lade status.

Holderen festes inne i dashbordet, noe som gir en profesjonell montering uten løse kabler hengende over dashbordet. Ladekassen har to USB-A-porter: QC 3.0A + 2,4A. For å sikre at holderen fungerer i hurtigladesmodus, skal kabelen som kobler holderen til strømforsyningen alltid kobles til (Port 1) USB-A-porten på strømforsyningsenheten. (Port 2) USB-A-porten er reservert og kan brukes til å lade sekundære enheter som mobiltelefoner / navigasjonsenheter. Dette er en 15W hurtiglader. Hurtiglading er enhetsavhengig.

Du har full tilgang til kameraet og alle knapper når enheten er i holderen. Det er enkelt å sette enheten i holderen slik at den kobles til ladingen, og å ta den med ett håndgrep når du forlater bilen.

Holderen er utstyrt med en kuleledd slik at du enkelt kan justere vinkelen for å se bra på skjermen, eller veksle mellom stående og liggende modus. Vinklingsbar 17° og roterbar 360°. 12/24 Volt. Monteringsplate 42x50 mm med 4 mm AMPS-hull. Laget av svart ABS/Acetal plast. Produsert i Sverige. Strømkabelen på holderen skal kobles til via 2 A sikring. Bør monteres av fagperson. Monteres på ProClip monteringsplattform.


• Brodit Qi trådløs aktiv holder for fast installasjon
• Samsung Galaxy S20 4G, 5G (SM-G981B/SM-G981F)

Les nøye gjennom hele instruksjonen og se på bildene før montering påbegynnes.

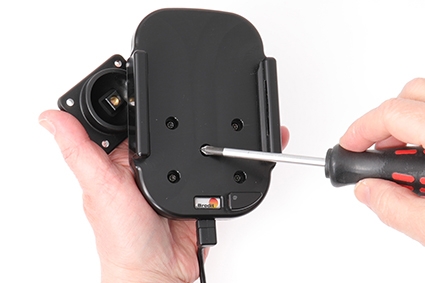

1. Løsne skruen midt på holderen slik at du kan fjerne monteringsplaten på baksiden.

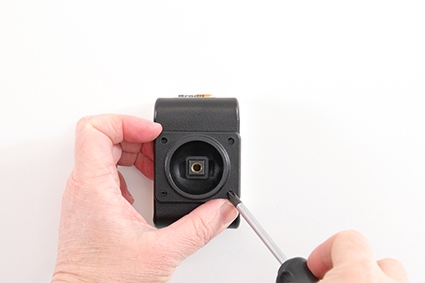

2. Plasser monteringsplaten på ønsket sted. Skru fast monteringsplaten med medfølgende skruer.

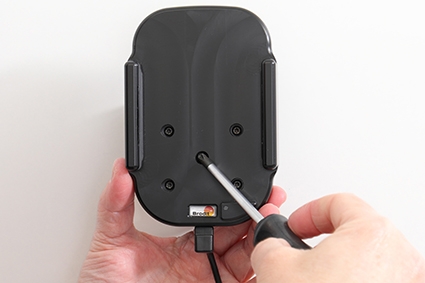

3. Plasser holderen over monteringsplaten slik at skruen passer i hullet i kuleleddet og skru den fast. Stram skruen slik at holderen sitter stødig på plass, men fortsatt kan vinkles.

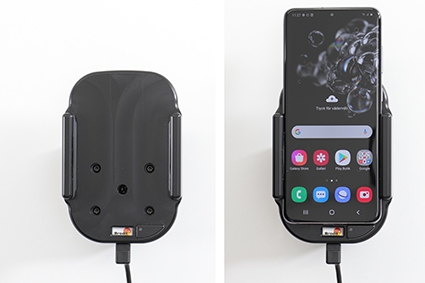

4. Holderen er ferdig montert.

VIKTIG MERKNAD: For å sikre at holderen fungerer i hurtigladingsmodus, skal kabelen som kobler holderen til strømforsyningen alltid kobles til den grønne USB-A-porten på strømforsyningsenheten (Utgang: 1). Den hvite USB-A-ladeporten (Utgang: 2) er reservedel og kan brukes til å lade sekundære enheter som mobiltelefoner / navigasjonsenheter. USB-portene i kjøretøy gir kun en 5 Vdc utgang, men Qualcomm-strømforsyningen som følger med er designet for å gi 5 Vdc / 9 Vdc / 12 Vdc utganger for å støtte 7,5W / 10W / 15W hurtiglading. Vi anbefaler ikke å koble trådløs ladeholder direkte til kjøretøyets USB-strømforsyning, da den kun vil gi 5W lading. Dette er en 15W hurtiglader. Hurtiglading er enhetsavhengig.

Spesifikasjoner
TEKNISKE SPESIFIKASJONER TRÅDLØS LADEHOLDER:
• Strømforsyningsspenning: 5 V DC | 9 V DC | 12 V DC
• Støttede strømmoduser: Qualcomm Quick Charge 2.0 | 3.0
• Utgangseffekt: 5W | 7,5W | 10W | 15W
• Tx/Rx overføringsavstand: 3 - 4,5mm
• Overføringsfrekvens: 70% +/- 5%
• Drifts temperatur: 0° - 40° Celsius
• Oppbevaringstemperatur: -20° - +60° Celsius
• Kortslutningsbeskyttelse: Automatisk gjenoppretting
• Overstrømsbeskyttelse: Automatisk gjenoppretting
• Produktsertifiseringer: CE-RED | E-Mark | FCC | Qi 15W EPP
• Samsvarserklæring: RoHs | WEEE | REACH

TEKNISKE SPESIFIKASJONER STRØMFORBINDELSE:
• Utgangsspenning:
• USB-A port utgang 1: (anbefalt port for denne holderen) Qualcomm 3.0 3,6 – 6,3V ~ 6V/3A | 6,2 – 9V/2A | 9,2 – 12V/1,5A
Nominal effekt 18 Watt maks
• USB-A port utgang 2: 4,9 ~ 5,25V/2,4A
Nominal effekt 12 Watt maks
• Utgangsspenning: 5V | 9V | 12V (Nominell) RIPPLE: 300mV pk-pk ved maks
• Inngangseffekt: 3,0A DC maks
• Molex 2-pins inngang: DC 12--24V/3A, kan håndtere 40V spenningsspisser.
(SVART= Chassis/Negativ- | RØD= Nøkkelbryter 12/24V DC forsyning+)
• Produktsertifiseringer: CE, RoHS, FCC, UL, QC3.0 Quick Charge 3.0

Koble til holderen
Koble Type-C USB-kabelen til holderen. Skyv forsiktig telefonen rett ned i holderen til den hviler naturlig i bunnen. Den trådløse laderen vil automatisk koble til og starte ladingen. Telefonen kan fjernes når som helst, og ladingen stopper automatisk.
Dimensjoner: 83 x 121 x 49 mm
Vekt: 363 g
Volum: 492 cm3

Brodit ProClip
Brodits todelte monteringsløsning gir deg en installasjon som passer dine behov perfekt. Den ene delen er en enhetsholder, tilpasset akkurat din mobiltelefon, nettbrett eller annen håndholdt enhet. Sammen med denne brukes en ProClip - et monteringsfeste designet spesifikt for din bilmodell. ProClip installeres helt uten skruer og uten å skade bilens interiør. Fleksibelt, stabilt og sikkert. Enklere blir det ikke!

For å finne holder til enheten din: Klikk her
For å finne feste til bilen din: Klikk her

Passer til
Samsung Galaxy S20 4G, 5G (SM-G981B/SM-G981F)
