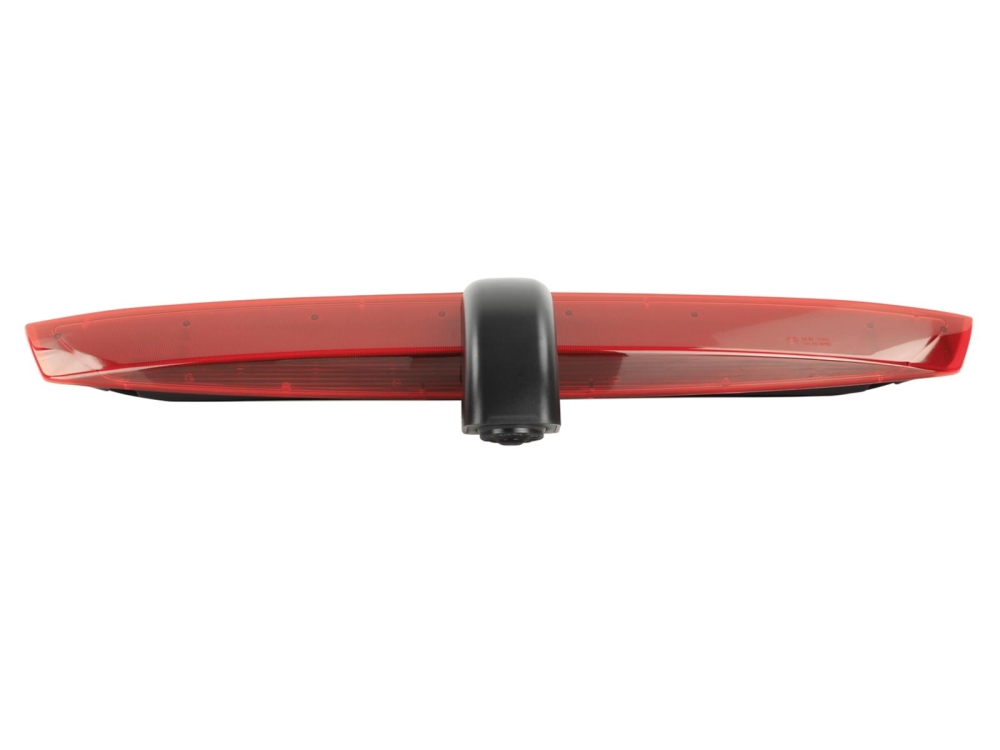

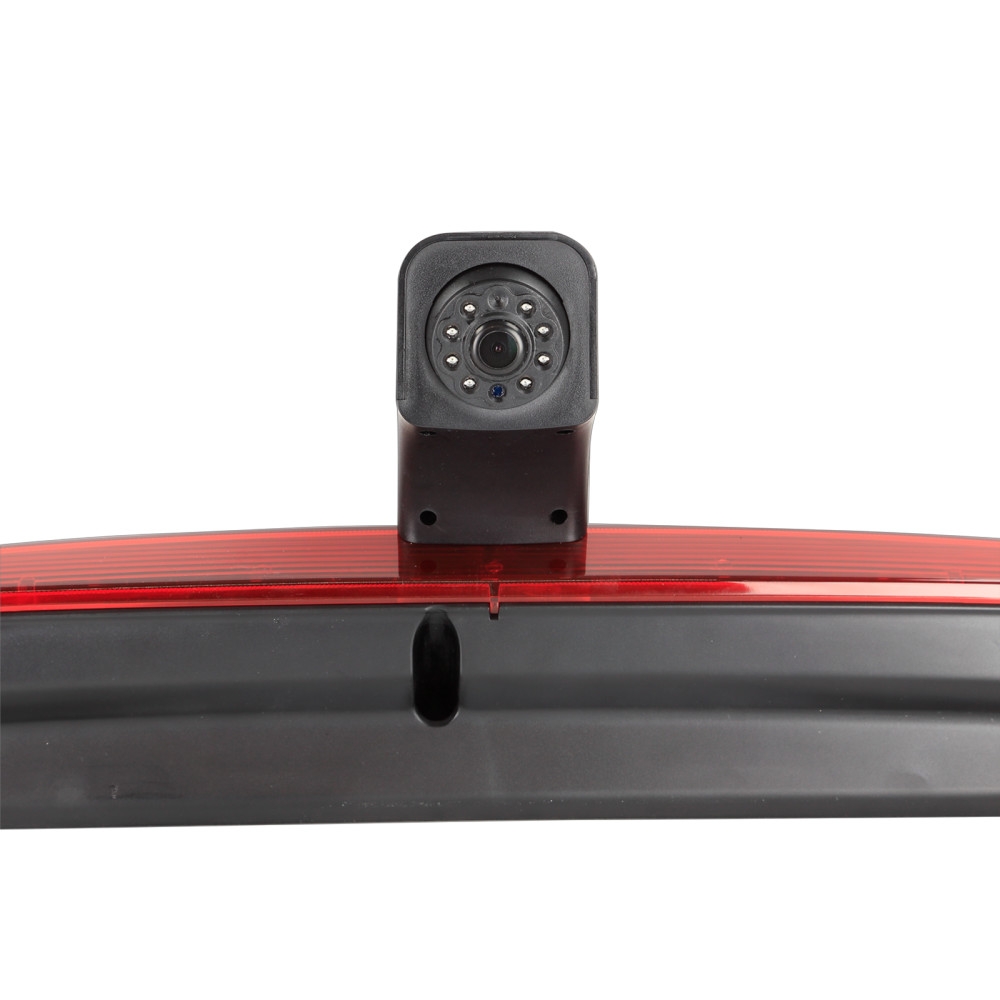

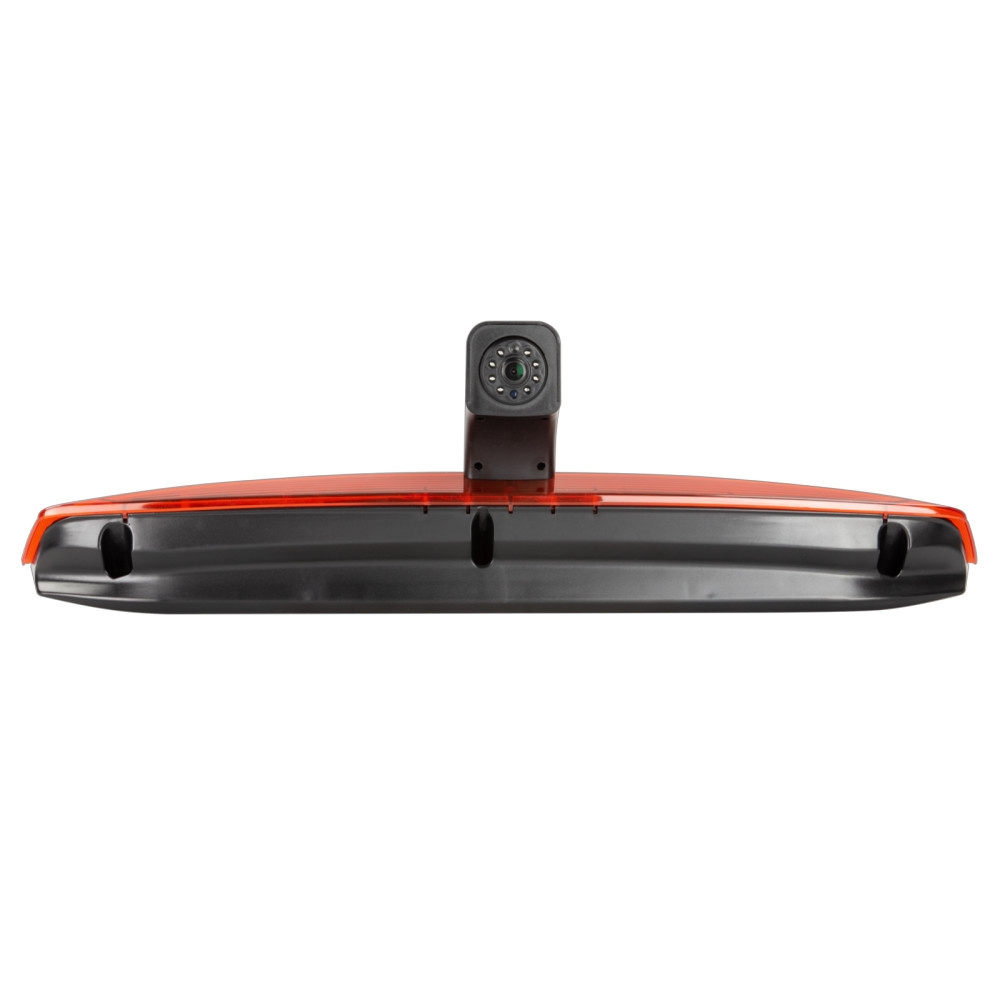

ACV 771000-6074 er et ryggekamera beregnet for Mercedes Benz Vito (W447) med doble bakdører, produsert mellom 06/2014 og 2023. Produktet er designet for å erstatte OEMs tredje bremselys og tilbyr retningslinjer samt justerbar synsvinkel.
- Passer for kontinuerlig drift.
- Juster synsvinkelen og kamerainnstillingen på installasjonsstedet med en testmonitor før installasjon.
- Driftspenning: +12V.

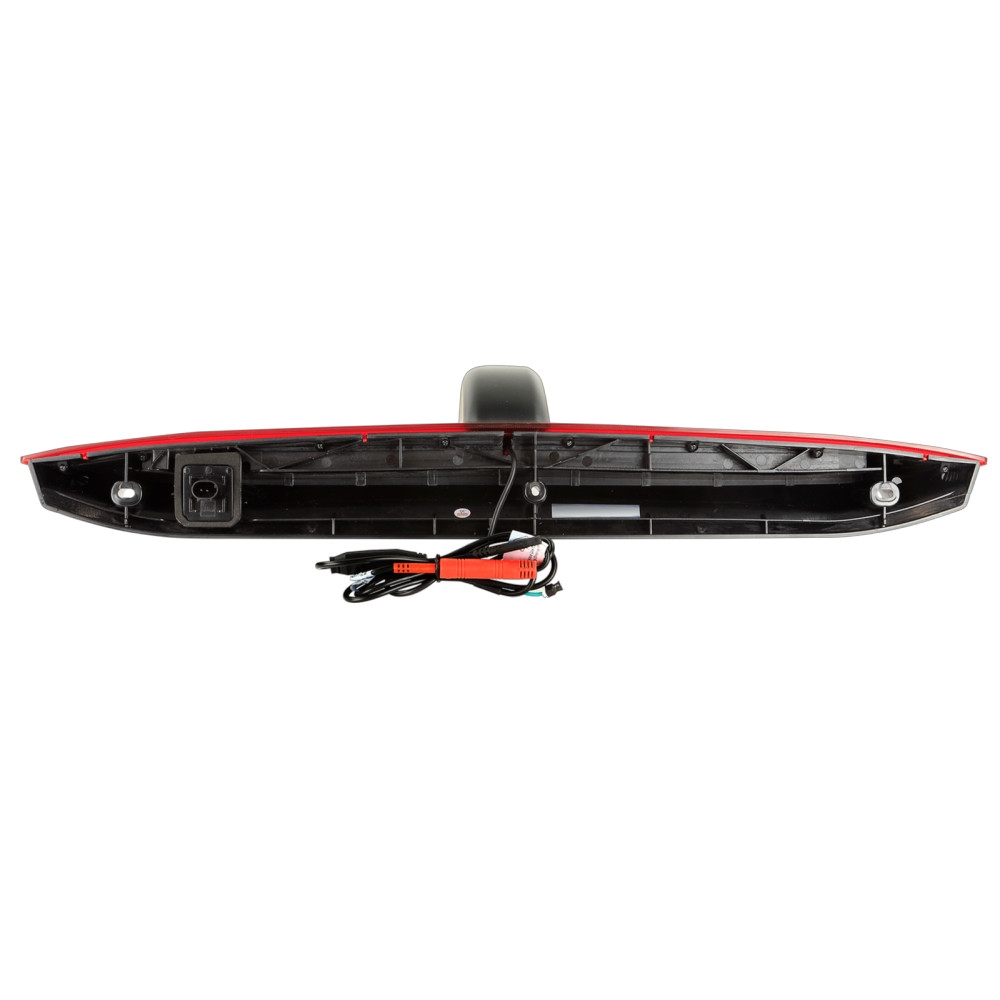

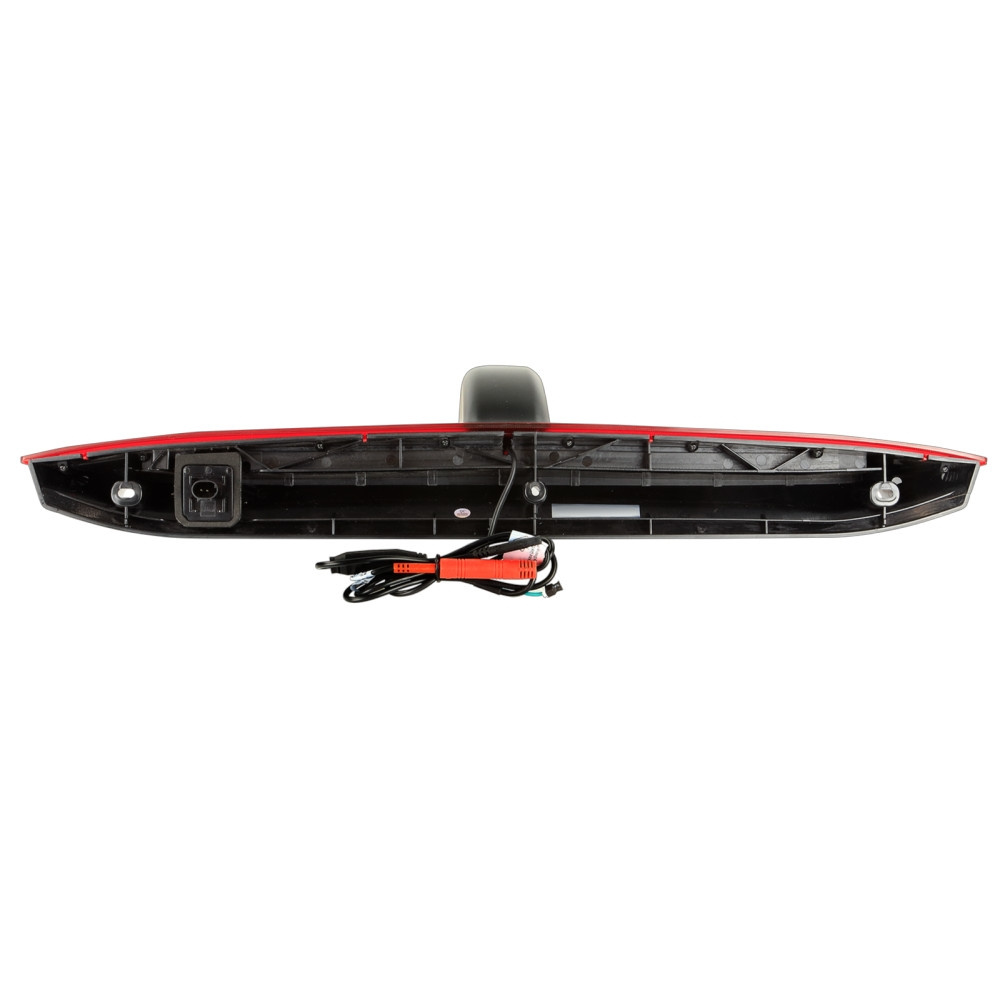

- Inkluderer en 1m pigtail med 4-pins ACV-systemkontakt.
- IP68-klassifisert for å tåle tøffe værforhold.

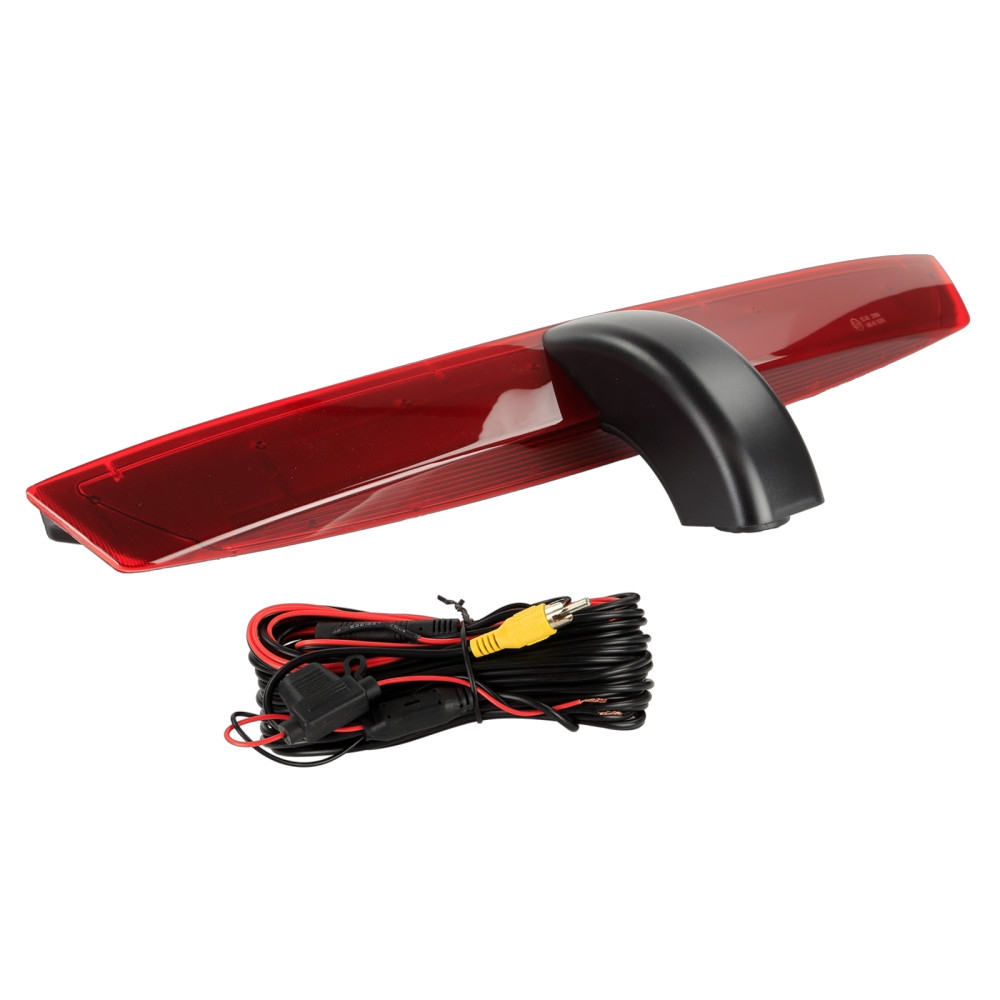

Dette kameraet har en plastdesign og finnes i svart og rød farge. Retningslinjer kan aktiveres eller deaktiveres via en jumper, og synsvinkelen kan justeres for å passe ulike installasjonsbehov. Kameraet har en 1/3"" CMOS bildesensor og bruker NTSC TV-system. Med effektive piksler på 976 x 592 og en oppløsning på 600 TV-linjer, gir det et klart og tydelig bilde. Linse vinkelen er diagonalt 160° med en horisontal synsvinkel på 115° og vertikal synsvinkel på 75°. Kameraet er konstruert for å fungere i temperaturer mellom -30°C og 75°C og kan lagres i temperaturer mellom -40°C og 80°C. Målene er tilpasset for å passe det OEM-bremselyset som det erstatter. Koblingsanvisninger: - Rød kabel: +12V strømforsyning. - Svart kabel: direkte jordforbindelse til bilens karosseri. - Gul RCA-kabel: video tilkobling. - Grønn jumper: aktivere/deaktivere retningslinjer. Det er viktig å ved installasjon av ryggekamera sørge for at det tredje bremselyset er korrekt tilkoblet for å unngå feilmeldinger. Hvis det oppstår en feil i informasjonsdisplayet, kan OEM-lampen kobles parallelt, eller en belastningsmotstand (10k Ohm, 5 Watt min) kan brukes for å simulere OEM-lampen.
Passer til
Mercedes Benz Vito (W447) 06/2014 - 2023
Spesifikasjoner
Bildesensor: 1/3"" CMOS
TV-system: NTSC
Effektive piksler: 976 x 592
Linse: 1,9mm / F 2.0
Oppløsning: 600 TV-linjer
Linsevinkel diagonalt: 160° + 5°
Synsvinkel: horisontal 115° vertikal 75° + 5°
IP-klassifisering: IP68
Terminal: 4-pins ACV-systemkontakt (m) Ø5,2 mm
Driftspenning: +12V DC
Strømforsyning: +12V DC
Driftstemperatur: -30°C - 75°C
Lagringstemperatur: -40°C - 80°C
Mål: se 3. OEM bremselys
Pigtail ved kameraet: 1m +/- 4-pins ACV-systemkontakt (m) Ø5,2mm
Koblingskabel: 20cm +/- 4-pins ACV-systemkontakt (f) Ø10mm / 4-pins ACV-systemkontakt (m) Ø5,2mm
