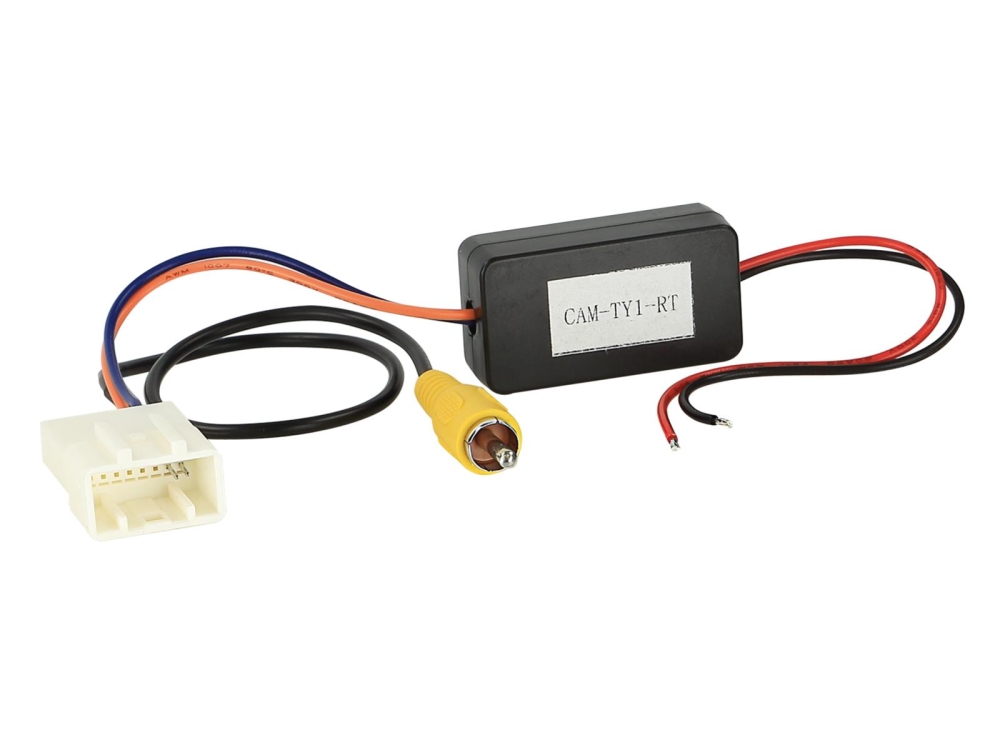

ACV 771300-1030 er en adapter for bakovervendt kamera som muliggjør tilkobling av et OEM-bakovervendt kamera til en ettermarkedsenhet med kamerainngang.
- Adapteren er spesifikt designet for Toyota-kjøretøy med en 16-pins kontakt.
- Den gir videosignal via RCA, samt strømforsyning på +6V og jord for OEM-kameraet.
- Adapteren gir også et +12V baksignal som må kobles til kjøretøyet.
- Før installasjon bør korrekt tilkobling av adapteren til OEM-kontakten sjekkes.
- Noen ettermarkedsenheter krever at kamerafunksjonen aktiveres i menyen.
Denne adapteren er nødvendig for å opprettholde funksjonaliteten til det originale bakovervendte kameraet. Vær oppmerksom på at kjøretøy med 360° kameraer eller systemer med bevegelige avstandslinjer kanskje ikke er kompatible. Det er viktig å kontrollere den korrekte tilkoblingen ved å måle med OEM-hovedenheten før installasjon.
Passer til
Toyota Auris (E15) 03/2010 - 01/2013
Toyota Camry (XV50) 2014 - 2015
Toyota Fortuner 2014 - 2015
Toyota Hilux (N25) 2013 - 2015
Toyota Innova 2014 - 2015
Toyota Prado 2014 - 2015
Spesifikasjoner

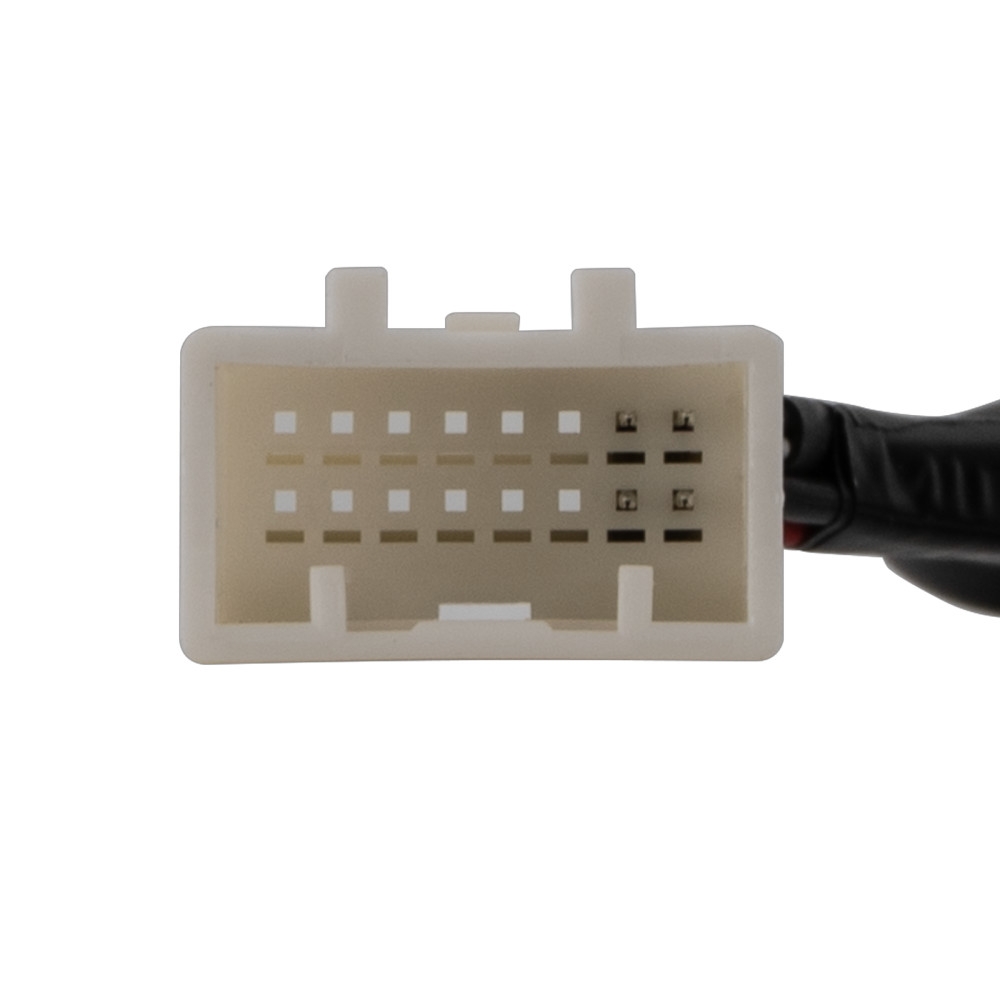

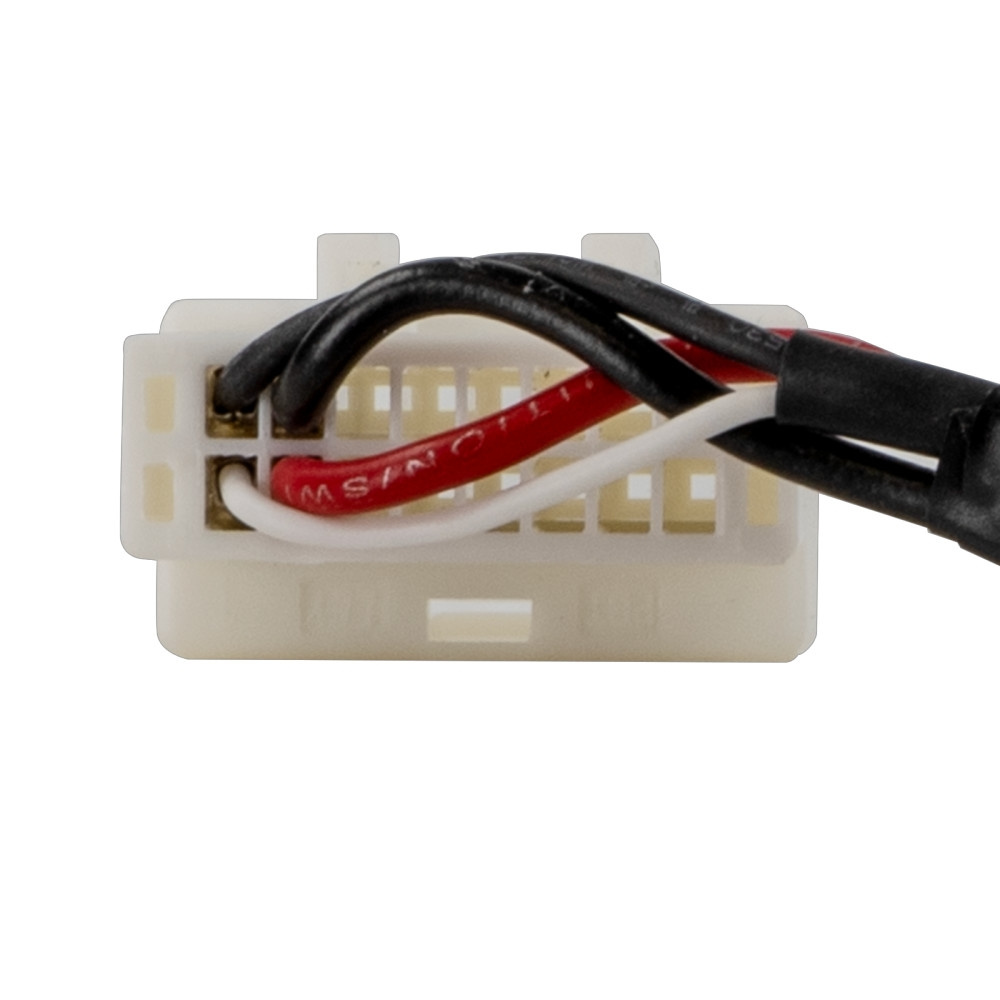

Tilkobling: 16-pins Toyota-kontakt

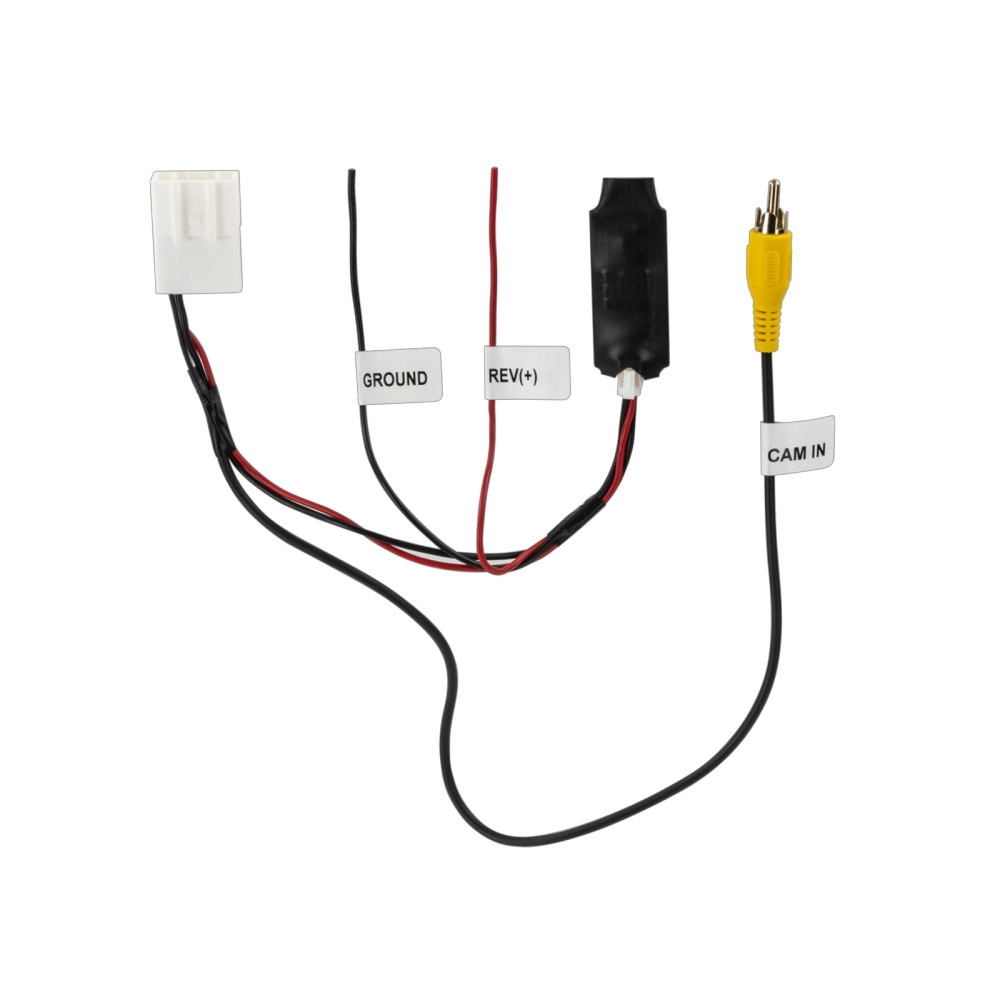

OEM bakovervendt kamera > RCA (m) gul kamerainngang
Bakovervendt kamerakontakt: rød: +12V baksignal (sikkert)
svart: GND klemme 31
OEM-kameras matningsspenning: +6V
