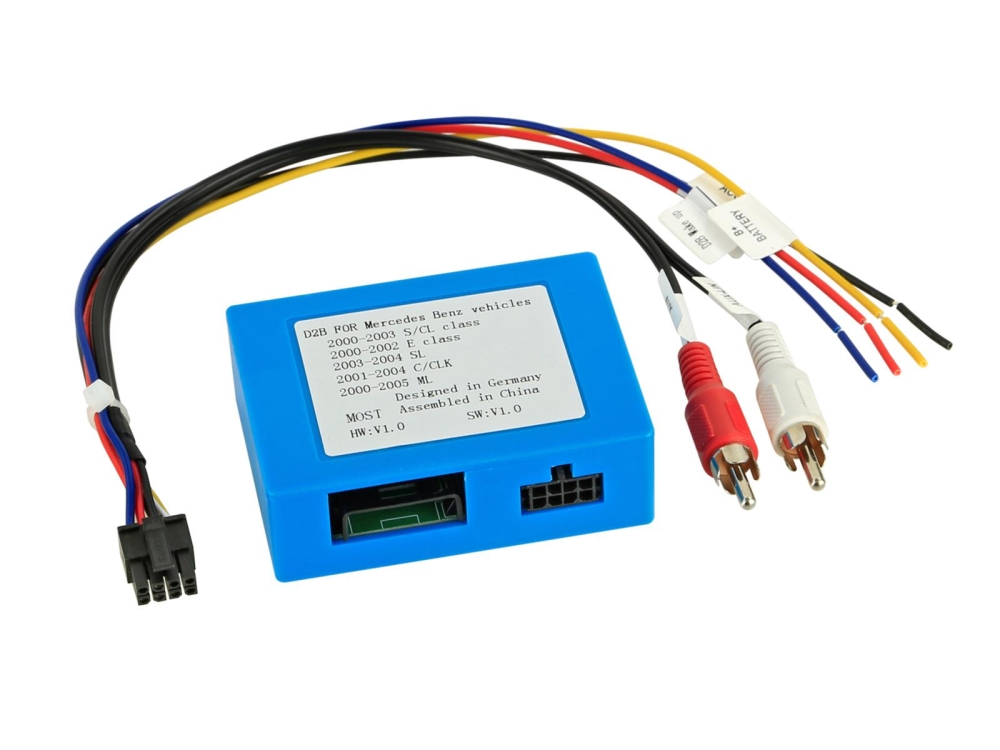

ACV 13-1190-55 er en aktiv systemadapter for Mercedes som muliggjør tilkobling av en ettermarkeds hovedenhet (HU) til et OEM-forsterket system. Adaptern opprettholder funksjonen til det originalforsterkede systemet ved å tilpasse, matche eller konvertere utgangssignalene fra signalkilden til inngangssignalene for OEM-forsterkeren.
- Bevarer OEM-forsterkeren og tilkoblede høyttalere.
- Adapterer D2B-signaler til RCA-kontakter.
- Kan føre til tap av visse funksjoner som fader, lydinnstillinger eller subwoofer-innstillinger avhengig av kjøretøy og installert OEM-system.
- Økt støy eller lyd ved påslagning og avstengning kan forekomme i enkelte tilfeller.
- Sjekk funksjonalitet før sluttmontering.
Vær oppmerksom på at adaptern er ment for OEM-forsterkede systemer og krever at visse komponenter som CD-vexler, TV-mottakere og telefonmoduler fjernes for å lukke D2B-ringen. Adaptern har en fiberoptisk kontakt for D2B-ringen og passer til flere forskjellige bilmodeller.
Den har løse kabler for tilkobling og krever nøye installasjon for å sikre korrekt funksjon. Sjekk alltid med OEM-hovedenheten før installasjon for å sikre kompatibilitet.
Adaptern er ikke kompatibel med visse modeller som har Audio 50 Comand NTG1/NTG2/NTG2.5/NTG3 OEM-navigasjon eller de uten MOST25 optisk buss.

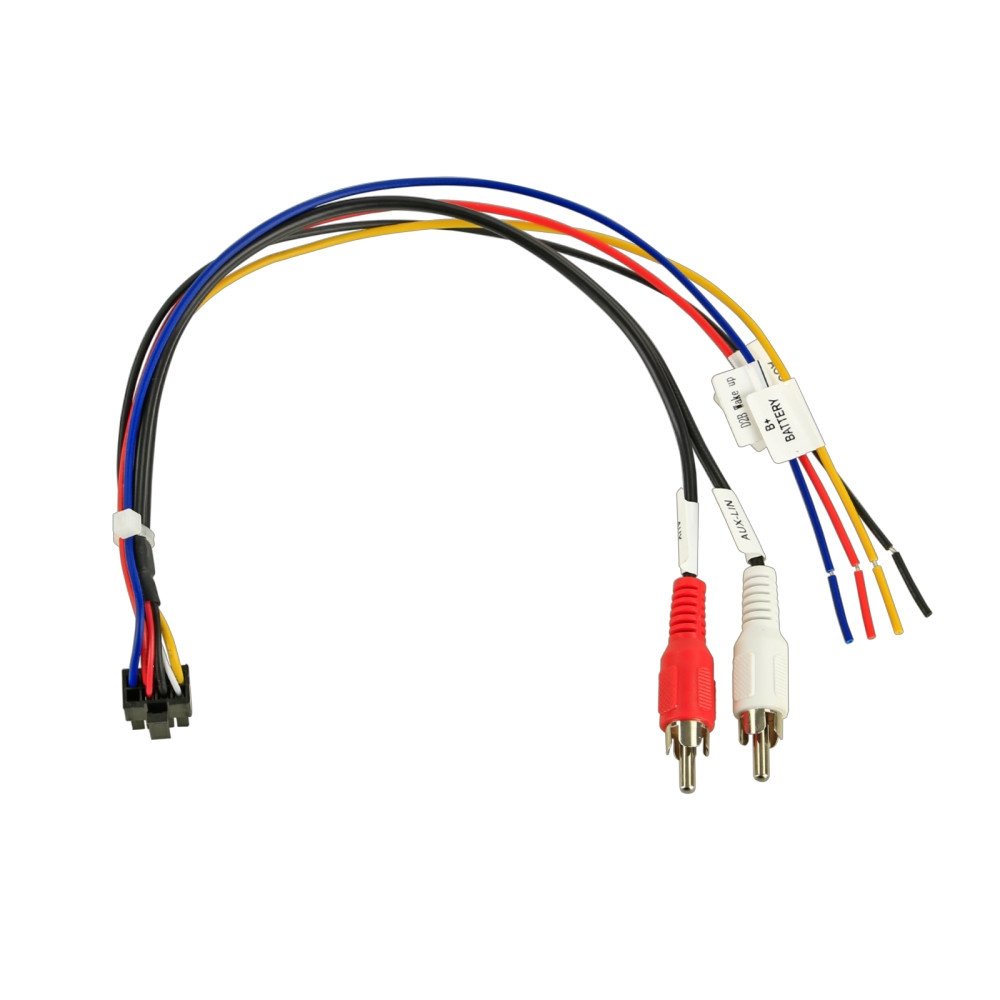

Den har følgende tilkoblinger:
gul: +12V strømforsyning klemme 30
svart: GND klemme 31
rød: +12V tenning klemme 15
blå: Amp datautgang > D2B Wakeup-tilkobling.
Følgende bilmodeller er kompatible:
Mercedes C-klasse (W203) 03/2000 - 01/2005
Mercedes CL-klasse (C215) 06/1999 - 02/2004
Mercedes CLK-klasse (A209/C209) 03/2002 - 04/2005
Mercedes E-klasse (W210) 06/1999 - 12/2002
Mercedes ML (W163) 06/2001 - 07/2005
Mercedes M-klasse (W163) 06/2001 - 07/2005
Mercedes S-klasse (W220) 11/1998 - 09/2005
Mercedes SLK (R170) 03/2000 - 01/2004
*Vær oppmerksom på at enkelte modeller kan ha spesifikke krav til installasjon og funksjonalitet, sjekk alltid med OEM-systemet før installasjon.
For ytterligere funksjonalitet kan SWC-adaptere for ulike Mercedes-kjøretøy brukes.
