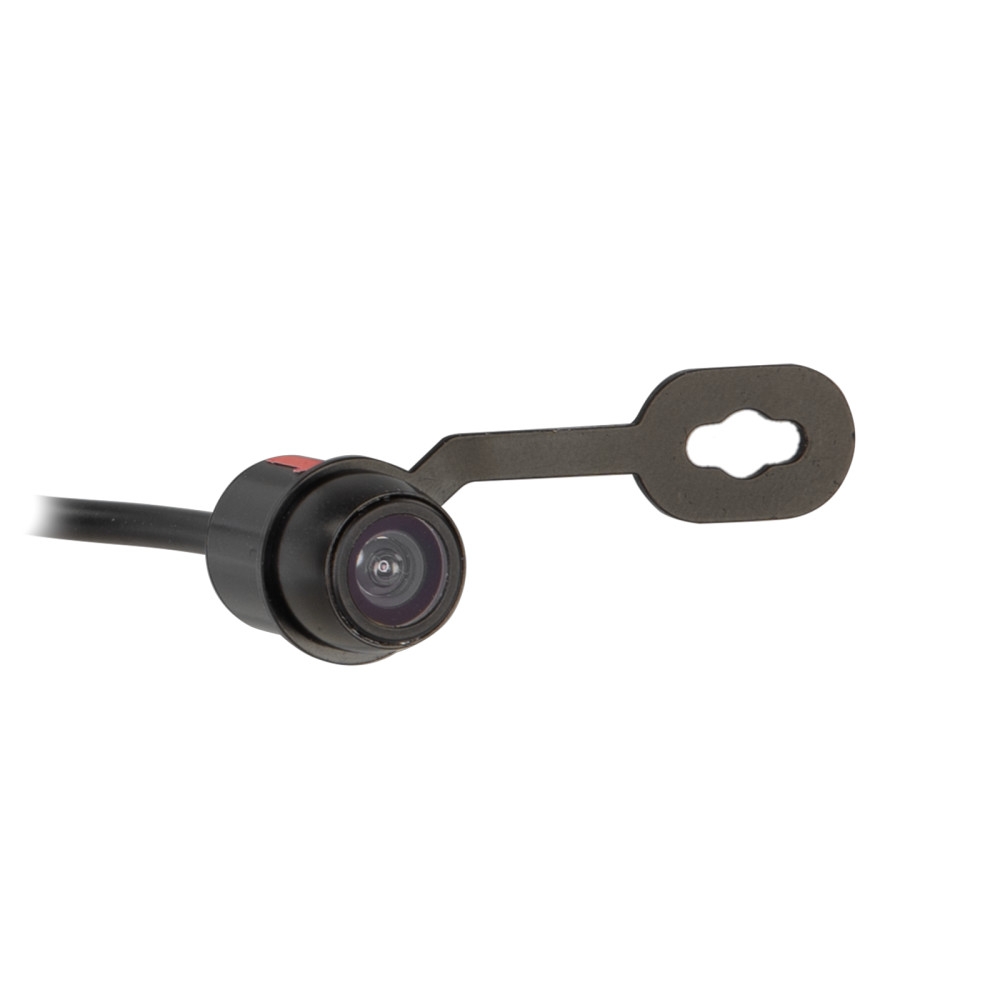

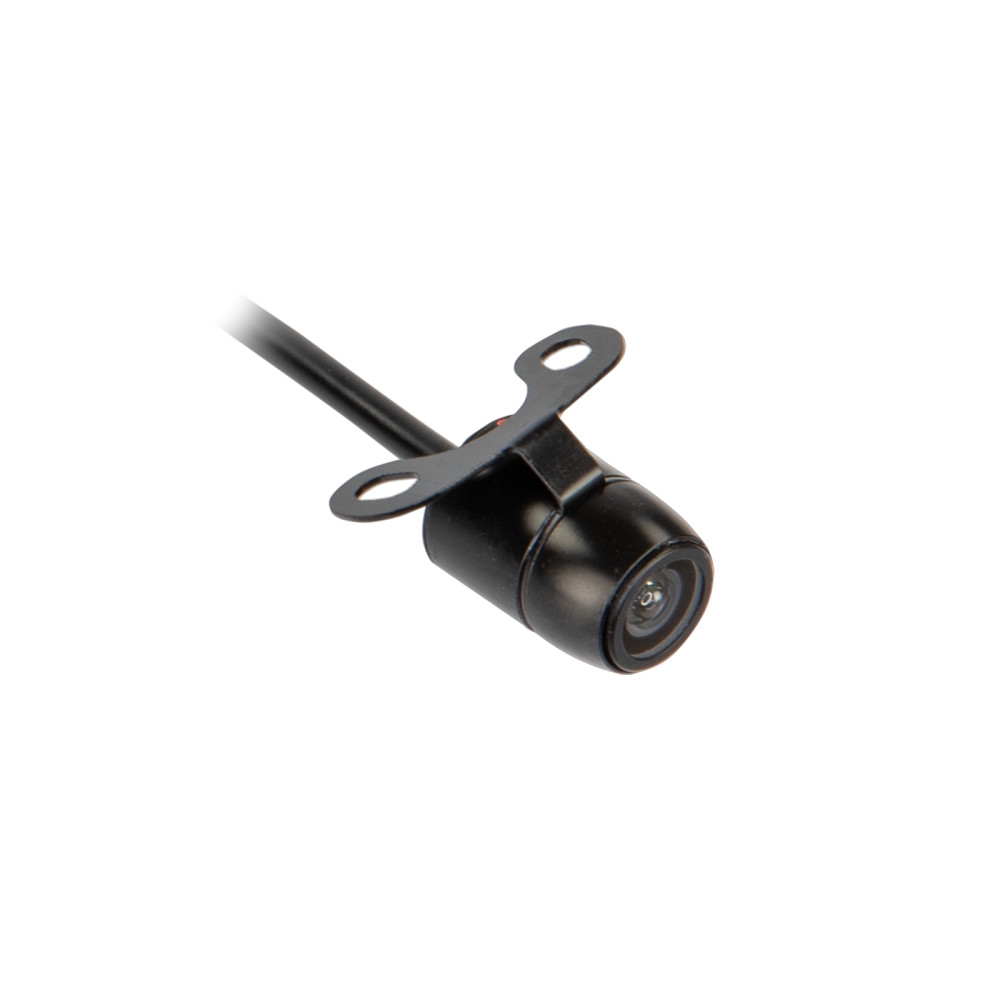

ACV 771000-6711 er et universelt bak- og frontkamera med rund design. Det er utformet for å gi et klart bilde av omgivelsene bak og foran kjøretøyet, noe som øker sikkerheten ved parkering og manøvrering. Kameraet har flere installasjonsalternativer og er utstyrt med retningslinjer og speilbildefunksjon.

• Universelt bak- og frontkamera med rund design
• Flere monteringsalternativer: sub-konstruksjon, oppbygging eller innebygd installasjon
• Retningslinjer kan aktiveres eller deaktiveres
• Speilbildefunksjon for enkel bruk

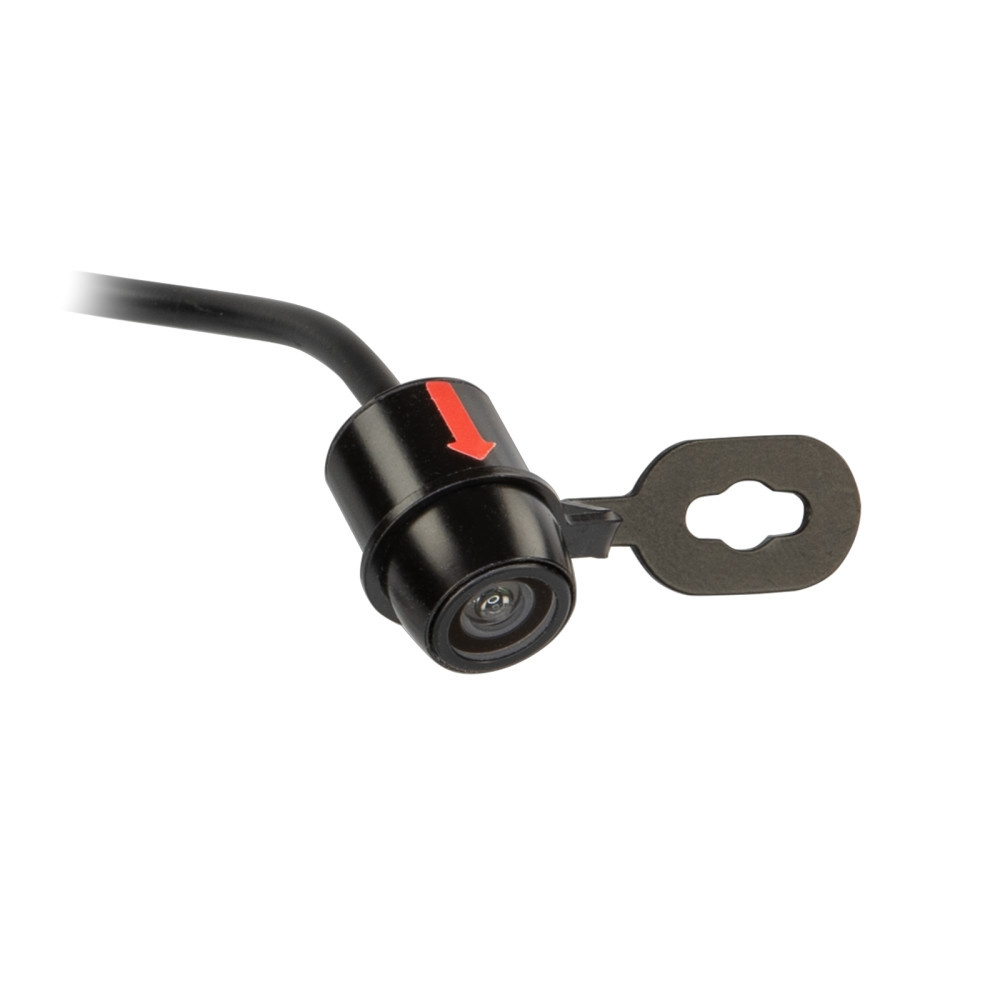

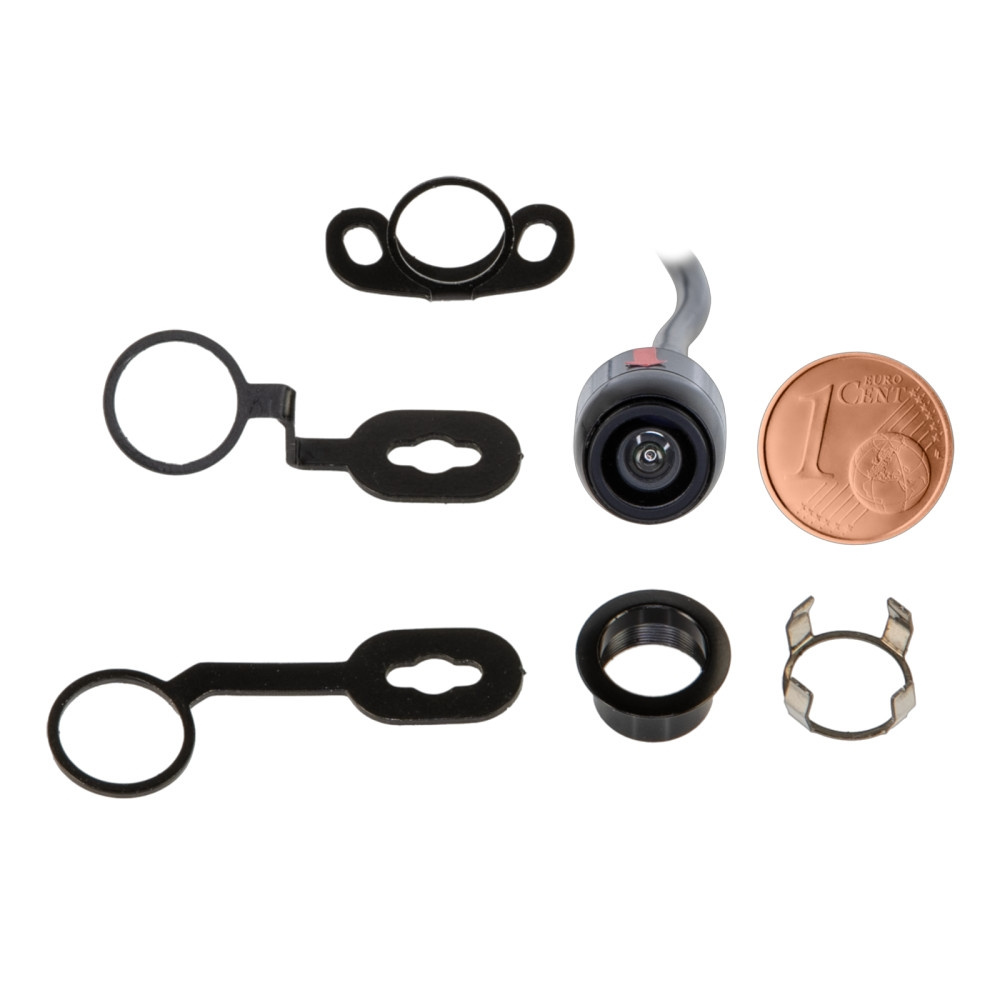

• Ulike monteringsfester følger med for fleksibel installasjon

Kameraet er egnet for kontinuerlig drift og bør kontrolleres med en testmonitor før installasjon for å sikre korrekt synsvinkel og justering. Det har en driftsspenning på +3V og strømforsyning på +12V eller +24V uten behov for en spenningsomformer. Vær oppmerksom på at en tilkobling med +3V i leveransen kan skade kameraet.

Tilkoblinger:
Rød: +12V / +24V (laststabilisert, sikret)
Svart: Bilens karosseri, direkte jord/GND
Gul RCA: Video
Grønn: Aktiver/deaktiver retningslinjer
Hvit: Aktiver/deaktiver speilbildefunksjon

Produktets egenskaper:
Design: Plast
Farge: Svart
Bildesensor: 1/4"" CMOS
TV-system: NTSC
Oppløsning: 682 x 496 piksler
Lux: 0,3
TV-linjer: 480
Linseelement: Diagonal 135° +/- 5°
Betraktningsvinkel: Horisontal 95°, Vertikal 75° +/- 5°
IP-klassifisering: IP68
Tilkobling: 4-pins ACV-systemkontakt (hann) Ø5,2 mm
Driftsspenning: +3V DC
Strømforsyning: +12V / +24V DC (med spenningsomformer)
Strømforbruk: 60mA
Driftstemperatur: -20°C til 77°C
Oppbevaringstemperatur: -40°C til 85°C

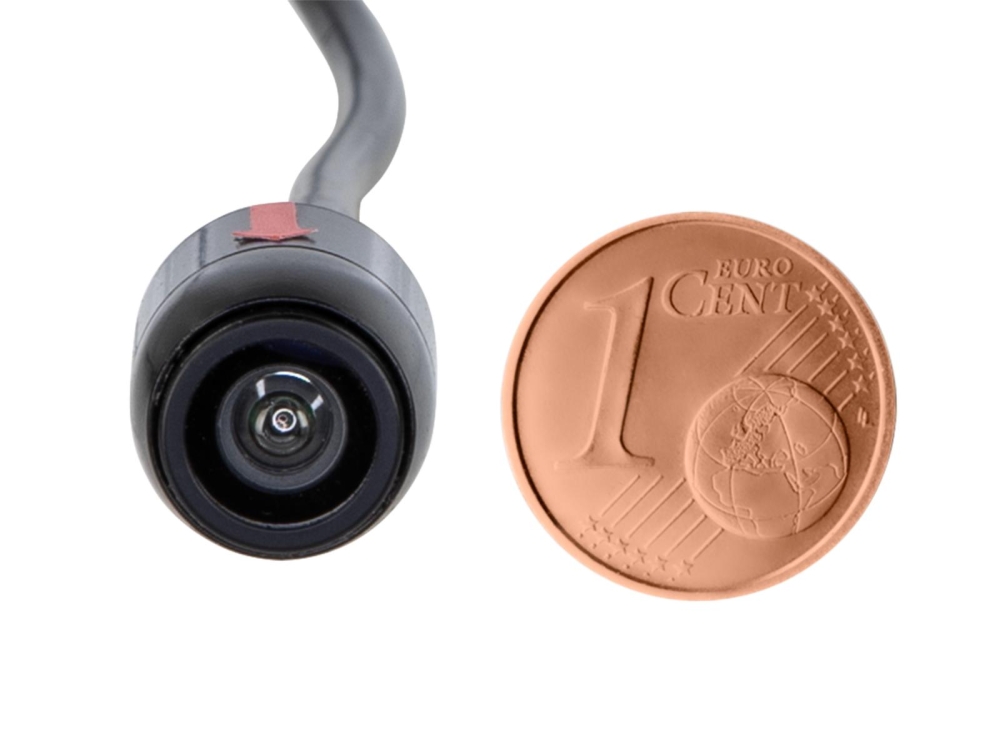

Mål: Ø12,5 mm

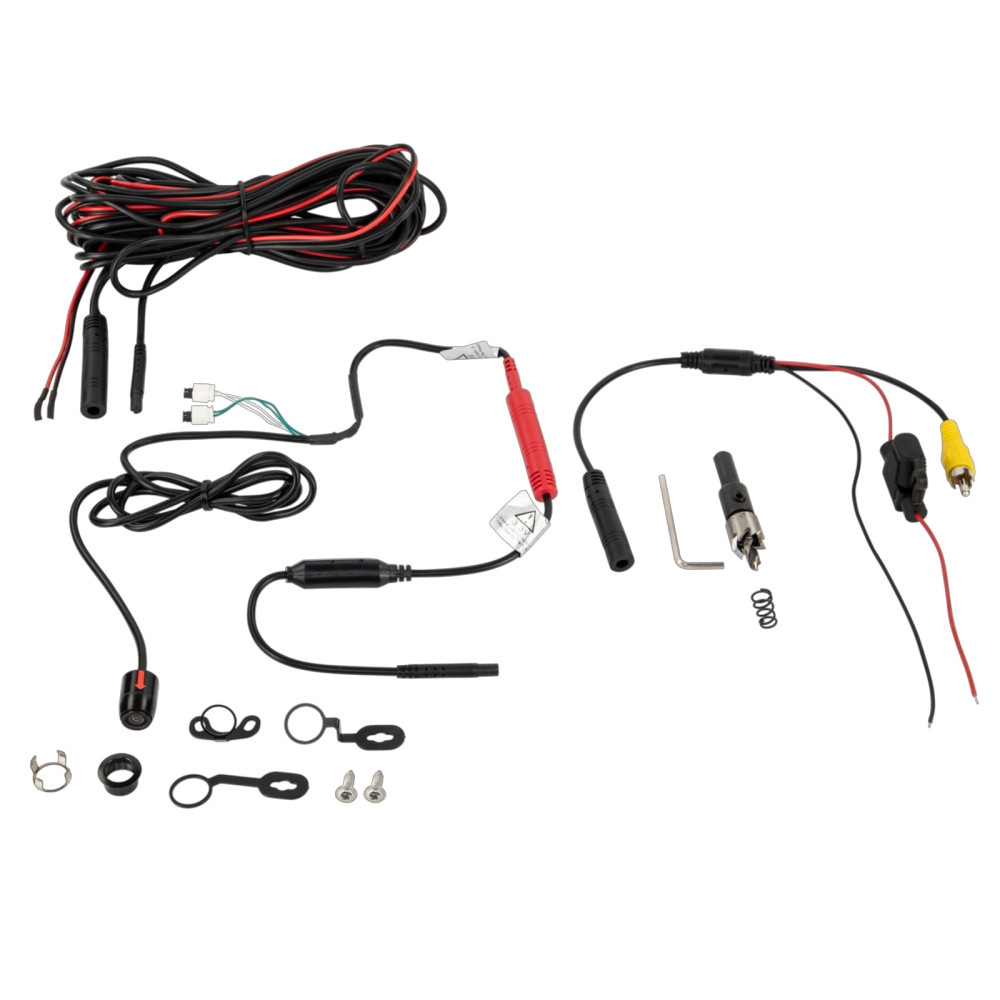

Pigtail ved kameraet: 1m +/-: 4-pins ACV-systemkontakt (hann) Ø5,2 mm
Forlengelseskabel: 6,5m +/-: 4-pins ACV-systemkontakt (hunn) Ø10 mm / hann Ø5,2 mm
Strømkabel rød: 3m +/- innleggs kabel: tilkobling til kamera / tilkobling baklys til monitor
Jord/GND-kabel svart: 3m +/- innleggs kabel: tilkobling bilkarosseri direkte/GND til kamera / bilkarosseri direkte/GND til monitor
Tilkoblingskabel: 20cm +/-: 4-pins ACV-systemkontakt (hunn) Ø10 mm
Rød: Strømforsyning
Svart: GND
Gul RCA: Video

Valgfritt tilbehør:
Kamerakabel forlengelse for ACV kamera 5m > artikkel: 771000-6305
Kamerakabel forlengelse for ACV kamera 10m > artikkel: 771000-6310
Kamerakabel forlengelse for ACV kamera 15m > artikkel: 771000-6315
