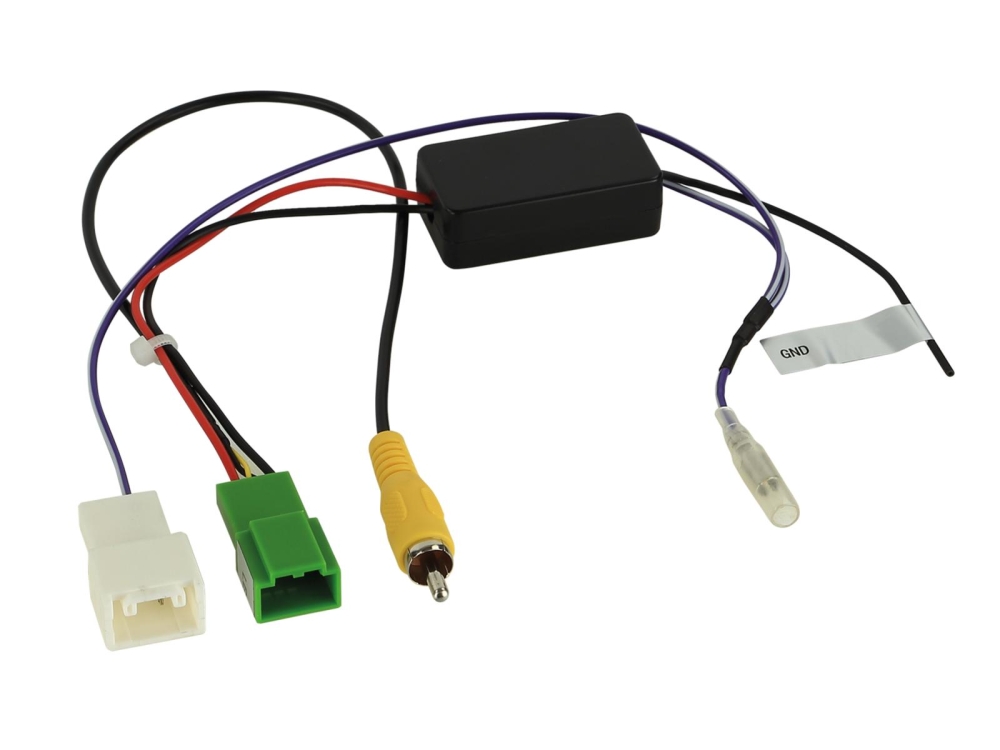

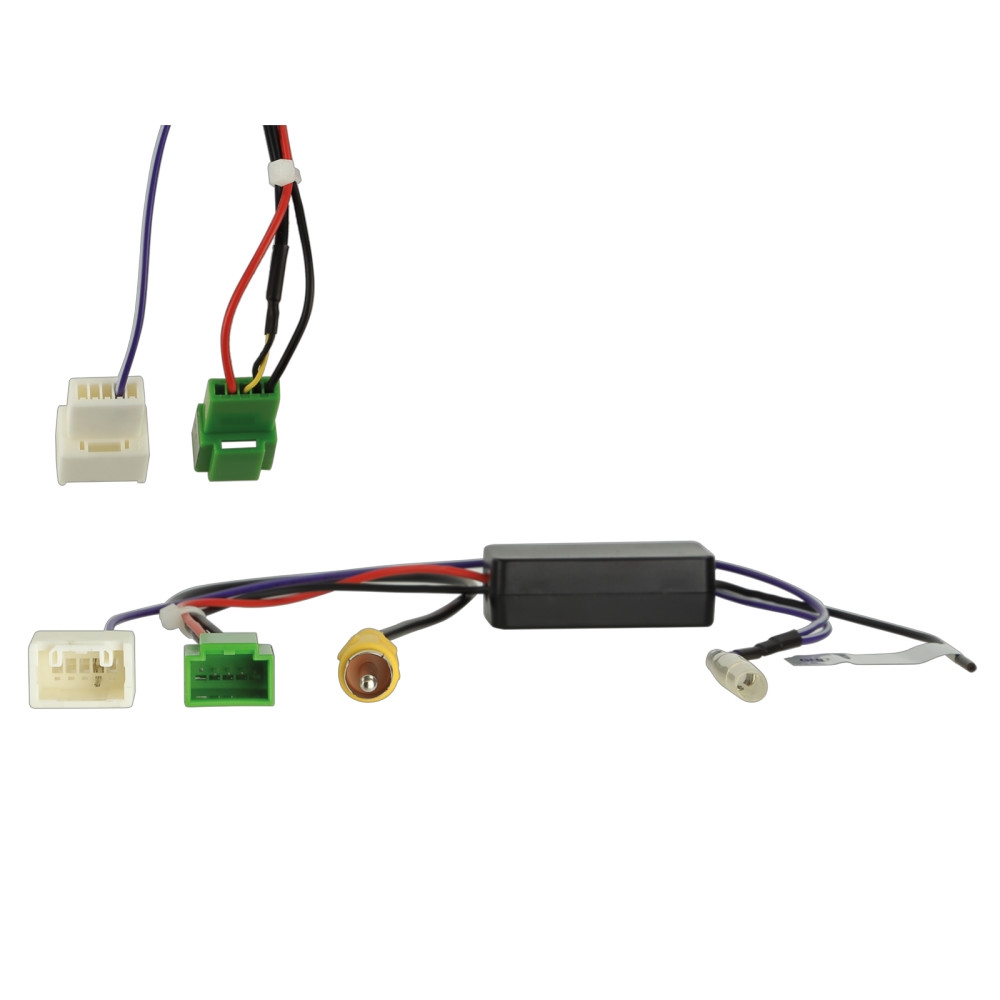

ACV 771292-1031 er en adapter for bakovervendt kamera som muliggjør tilkobling av et OEM-kamera fra Suzuki til en ettermarkedsenhet med kamerainngang.
- Adaptern er designet for å bevare den originale bakovervendte kamerafunksjonaliteten.
- Den gir videosignal via RCA, samt strømforsyning på +6V og jord for OEM-kameraet.
- Gir også et +12V signal for reversering, som må kobles til kjøretøyet.
- Kompatibilitet med kjøretøy med 360° kameraer eller systemer med bevegelige avstandslinjer kan være begrenset.
- Før installasjon anbefales det å kontrollere korrekt tilkobling av adaptern til OEM-kontakten.
Ved installasjon av ettermarkedsenheter kan det være nødvendig å stille inn kamerafunksjonen i menyen. For hjelp, vennligst kontakt supportteamet.
Adapterns kontakt er av typen 5 Pin / 4 Pin og er ment for Suzuki OEM bakovervendte kameraer. Tilkoblingen til ettermarkedsenheten skjer via en gul RCA-kontakt for kamerainngang. Kontaktpunktene er som følger: svart: GND (klemme 31), lilla/hvit: +12V signalutgang for revers. OEM-kameraets forsyningsspenning er +6V. Kontroller alltid for korrekt tilkobling med fabrikkens enhet før installasjon ved å måle. Hvis kamerabildet ikke vises på den installerte enheten, koble en ekstra GND-kontakt til RCA:s ytterleder.
Passer til
Suzuki Ignis (MF) 01/2017 - 04/2021
Suzuki Ignis (MF) 04/2021 - 2023
Suzuki Jimny (GJ) 10/2018 - 09/2020
Suzuki Jimny NFZ (GJ) 04/2021 - 2023
Suzuki Swift (AZ) 04/2017 - 2023
Suzuki SX4 S-Cross (JY) 10/2013 - 10/2016
Suzuki SX4 S-Cross (JY) 10/2016 - 12/2021
Suzuki Vitara (LY) 04/2015 - 08/2018
Suzuki Vitara (LY) 10/2018 - 2023
*Kjøretøy med Garmin OEM Sat Nav 1 kontrollratten til venstre
Spesifikasjoner
Adaptertype: 5 Pin / 4 Pin
Strømforsyning: +6V for OEM-kamera
Signal for revers: +12V
Videosignal: RCA (gul)
Kompatibilitet: OEM bakovervendt kamera
