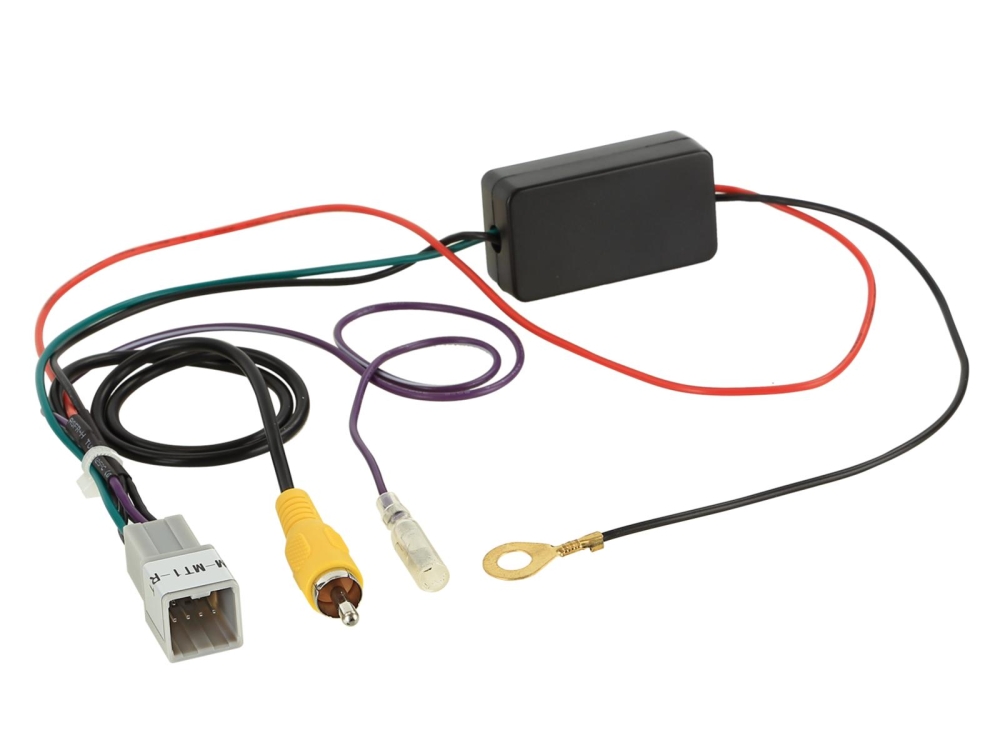

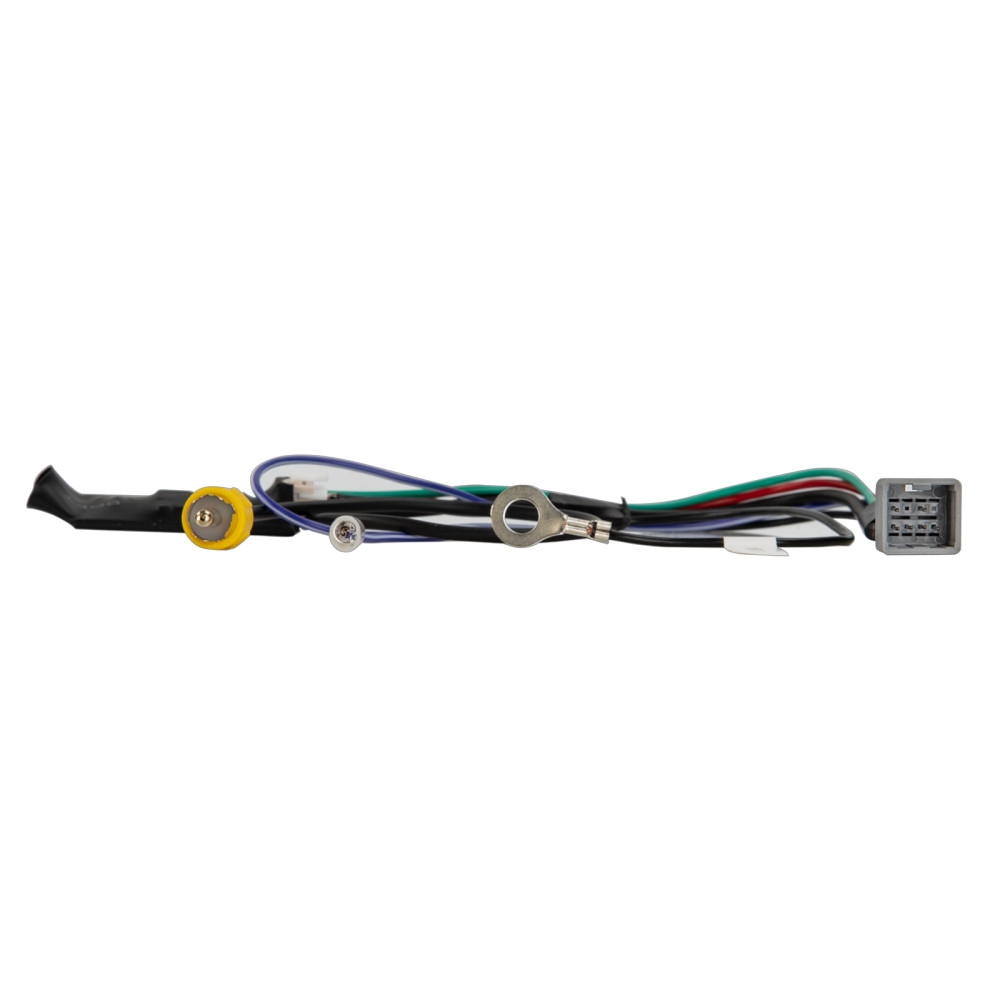

ACV 771202-1030 er en adapter for bakovervendt kamera som er spesielt designet for Fiat og Mitsubishi OEM-kameraer.
- Adaptern muliggjør tilkobling av et fabrikkmontert bakovervendt kamera til en ettermarkedsenhet med kamerainngang.
- Gir videosignal via RCA, samt strømforsyning på +6V og jord for OEM-kameraet.
- Inkluderer +12V baksignal som må kobles til kjøretøyet.
- Før installasjon, sjekk korrekt tilkobling av adaptern til OEM-kontakten.
- Noen ettermonterte enheter kan måtte stilles inn på kamerafunksjonen i menyen.
Denne adapteren er nødvendig for å beholde det originale bakovervendte kameraet. Den er kompatibel med kjøretøy som har et 360° kameravinkelsystem eller systemer med bevegelige avstandslinjer, men det kan være begrensninger. Sjekk alltid den korrekte tilkoblingen før installasjon. Hvis det er spørsmål eller behov for støtte, kontakt vårt supportteam.
Adaptern har følgende spesifikasjoner:
+6V strømforsyning
Kontakt: 8 Pin Mitsubishi
Kontakt for OEM bakovervendt kamera > RCA (m) gul kamerainngang
svart: GND klemme 31
lilla/hvit: +12V baksignal utgang
kjøretøy uten +12V baksignal i 8 Pin kontakt:
lilla/hvit: +12V baksignal inngang rygglys
OEM-kameraets spenningsforsyning: +6V
Sjekk alltid for korrekt tilkobling med fabrikkens enhet før installasjon ved å måle.
Passer til
Fiat Fullback (KT0T) 08/2016 - 07/2020
Mitsubishi ASX (GAO) 10/2012 - 10/2016
Mitsubishi ASX (GAO) 11/2016 - 08/2019
Mitsubishi ASX (GAO) 09/2019 - 10/2021
Mitsubishi L200 (KJ0T) 10/2015 - 08/2019
Mitsubishi L200 (KJ0T) 09/2019 - 10/2022
Mitsubishi Lancer (EVO X Limited Edition) 2015
Mitsubishi Outlander (CWO) 10/2012 - 10/2015
Mitsubishi Outlander (CWO) 10/2015 - 08/2018
Mitsubishi Outlander (CWO) 09/2019 - 03/2022
Mitsubishi Pajero (V80) 10/2014 - 08/2018
Mitsubishi Shogun 2013 - 2018
**360° OEM-kameraer støttes**
Kjøretøy med 360° OEM-kamerasystem: SWC Mitsubishi L200/Outlander 18Pin/20Pin kamera/Amp > artikkel: 42smt012
Spesifikasjoner
+6V strømforsyning
8 Pin kontakt
RCA (m) gul kamerainngang
GND klemme 31
+12V baksignal utgang
OEM-kameraets spenningsforsyning: +6V
Sjekk alltid for korrekt tilkobling med fabrikkens enhet.
