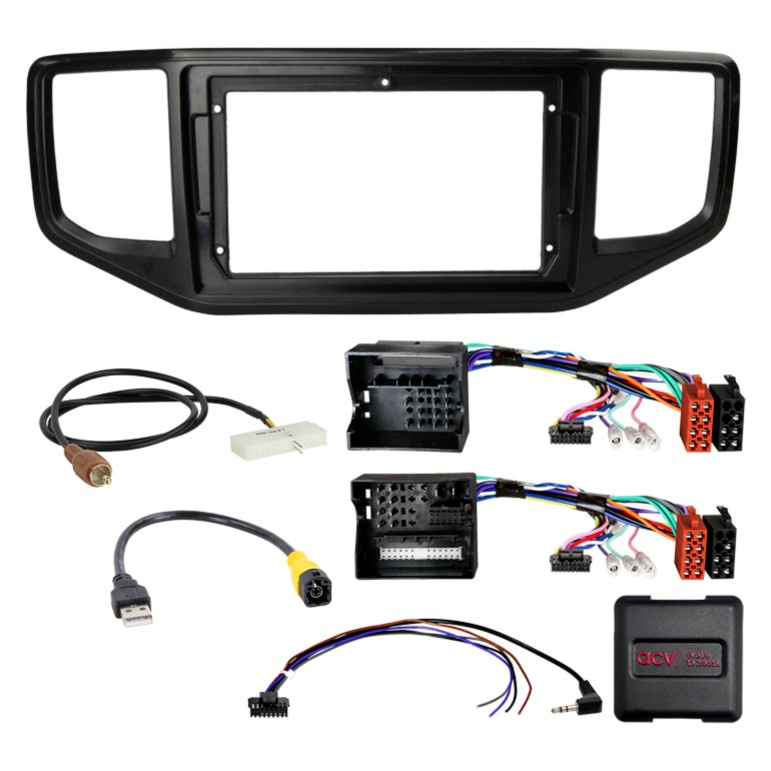

ACV 691324-90-1-3 er et 9" monteringssett for VW Amarok (2H) årsmodell 2016 - 2022 med 40Pin/52Pin Quadlock-kontakter, rattstyringskabling, antenneadapter og USB-tilkobling.

• Inkluderer en radioblende tilpasset VW Amarok 2016-2022 i svart
• Komplett monteringssett for å erstatte original hovedenhet med alle nødvendige adaptere og grensesnitt
• Støtter rattstyringsfunksjon via OEM SWC med 3,5 mm jack eller løse kabler
• Antenneadapter Fakra (hann) til DIN (hunn) med 12V phantom-mating inkludert
• USB-adapter med LVDS gul kontakt til USB-A for tilkobling av eksterne enheter
• Adapter for ryggekamera kompatibel med OEM VW MIB-PQ-system

OBS!
Dette monteringssettet inneholder en vanlig rattstyringskabling og ikke en infodapter. Funksjoner som kjøretøyinnstillinger, parkeringsvarsler, digital klimakontroll (ingen Climatronic) vil derfor ikke fungere dersom bilen din er utstyrt med det.

Produktet er beregnet på å erstatte originalradioen og gjenopprette så mange kjøretøyfunksjoner som mulig avhengig av bilens utstyr og programvare. Enkelte funksjoner som Trailer Assist, E-Call eller andre førerassistansesystemer kan imidlertid mangle eller ikke støttes. Kontroller alltid menyene på originalenheten og kjøretøyet før installasjon.

Det er viktig å sammenligne utseendet og de tekniske spesifikasjonene til adapterkontaktene med kjøretøyets for å sikre kompatibilitet. Før endelig montering bør alle kjøretøyfunksjoner, innstillinger og rattstyringsfunksjoner testes for å sikre korrekt funksjon.

Installasjonsanvisningene inkluderer kontroll av alle grensesnitt og kabler uten spenning, korrekt tilkobling i henhold til manualen, programvarekonfigurasjon av grensesnittet samt funksjonstest av rattstyring og øvrige kjøretøysystemer. Ved behov for endringer i konfigurasjon eller kabling skal dette gjøres spenningsfritt og følges av omkobling og test. Ved feil anbefales reinstallasjon av originalenheten og kontroll av CAN-bussystemet.

Alle tilkoblinger og endringer bør utføres av en utdannet fagperson og kontrolleres nøye for ikke å påvirke kjøretøyets garantier eller funksjon. Modifikasjoner skjer på egen risiko og kan påvirke produktets garanti.

Følgende signaler er tilgjengelige i kablingen: +12V tenning, +12V belysning, ryggelyssignal, hastighetspuls-signal, jord og parkeringsbremsesignal. Maks belastning på utganger er 250 mA, ved høyere krav anbefales releer med angitte spoler.

Fargekoding på kabler og øvrige tekniske detaljer finnes i manualen som følger med produktet.

Passer til
VW Amarok (2H) 2016-2022

Spesifikasjoner
Monteringsramme 9" svart for VW Amarok 2016-2022
40 Pin og 52 Pin Quadlock VAG-kontakter
OEM SWC til 3,5 mm jack / løse kabler
Antenneadapter Fakra (hann) til DIN (hunn) med 12V phantom
USB-adapter LVDS gul til USB-A
Ryggekameraadapter for OEM VW MIB-PQ-system
Maks belastning 250 mA per utgang
Relékrav ved høyere strømstyrke: 75 Ohm eller 150 Ohm spoler
Fargekodede kabler for strøm, belysning, ryggelys, hastighet, jord og parkeringsbrems
