ACV 691320-130-1-5 er et komplett 9/10" monteringssett for bilstereo tilpasset Seat, Skoda og Volkswagen med 40Pin/52Pin Quadlock-kontakter, rattstyringskabelsett og antenneadapter.

• Inneholder radioblende og monteringssett for å bytte ut original hovedenhet (OEM HU)
• Passer kjøretøy med ulike utstyrsnivåer og systemer, inkludert MIB-PQ og ulike OEM-hovedenheter
• Adapter for rattstyring (SWC) og antenneadapter Fakra til DIN med 12V phantom power følger med
• Støtter tilkoblinger for 40Pin og 52Pin Quadlock VAG-kontakter
• Inneholder kabling og tilkoblinger for å bevare enkelte kjøretøyfunksjoner, men noen funksjoner som Trailer Assist og E-Call kan mangle avhengig av kjøretøy og utstyr

OBS!
Dette monteringssettet inneholder et vanlig rattstyringskabelsett og ikke en infodapter. Funksjoner som kjøretøyinnstillinger, parkeringssensorer, klima i displayet og så videre vil derfor ikke fungere dersom bilen din er utstyrt med dette.

Monteringssettet inkluderer alle nødvendige komponenter for å erstatte originalstereoen og gjenopprette viktige kjøretøyfunksjoner. Det er viktig å kontrollere at adapterens kontakter samsvarer med kjøretøyets kontakter både visuelt og teknisk før installasjon. Enkelte funksjoner kan være begrenset eller erstattet avhengig av kjøretøyets utstyr og den nye enhetens programvare. Installasjon bør utføres av fagperson, og alle tilkoblinger og konfigurasjoner skal kontrolleres nøye for å sikre korrekt funksjon. Ved problemer anbefales det å reinstallere originalenheten og kontrollere CAN-buss og grensesnittinnstillinger.

Følgende signaler leveres i kabelsettet: +12V tenning, +12V belysning, ryggelyssignal, hastighetspuls og jord for parkeringsbrems. Maks belastning på utganger er 250 mA, ved høyere krav anbefales releer.

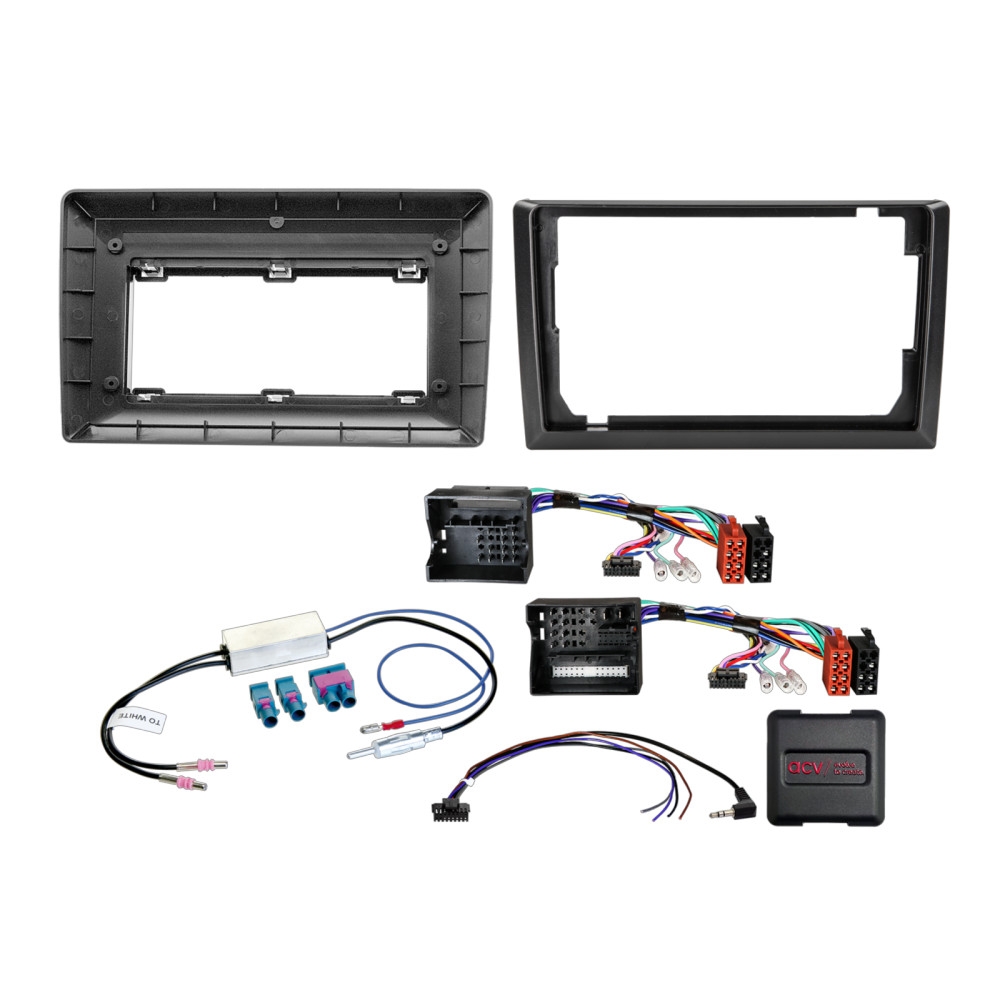

Leveringsomfang: monteringsramme, 40Pin/52Pin Quadlock multikabel, antenneadapter Fakra til DIN med 12V phantom power samt nødvendige tilkoblingskabler.

Monteringsinstruksjonene inkluderer kontroll av OEM HU-funksjoner, korrekt tilkobling og konfigurasjon av grensesnitt og kabling, samt funksjonstest av rattstyring og øvrige funksjoner etter installasjon.

Passer til
Seat Alhambra 2010-2015
Seat Leon 2005-2012
Seat Toledo 2013-2015

Skoda Fabia 2007-2014
Skoda Octavia 2004-2013
Skoda Rapid 2012-2015
Skoda Roomster 2006-2015
Skoda Superb 2008-2015
Skoda Yeti 2009-2013

Volkswagen Amarok 2010-2020
Volkswagen Beetle 2011-2016
Volkswagen Caddy 2003-2020
Volkswagen CC 2008-2016
Volkswagen Eos 2006-2015
Volkswagen Golf 2003-2013
Volkswagen Jetta 2005-2014
Volkswagen Passat 2005-2014
Volkswagen Polo 2009-2013
Volkswagen Scirocco 2008-2014
Volkswagen Sharan 2010-2021
Volkswagen Tiguan I 2007-2016
Volkswagen Touran 2003-2015
Volkswagen T6 2015-2019

OBS!
Passer kun biler uten originale forsterkede lydsystemer.

Spesifikasjoner
Farge: svart
Kontakter: 40 Pin og 52 Pin Quadlock VAG
Antennekontakt: Fakra (hun) til DIN (hann)
SWC (rattstyring): OEM til 3,5 mm jack eller løse ledninger
Strømforsyning: +12V tenning, +12V belysning, ryggelyssignal, hastighetspuls, jord for parkeringsbrems
Maks belastning utganger: 250 mA (ved høyere krav anbefales releer)
Støtte for kjøretøy med og uten OEM-forsterkersystem
Inkluderer 12V phantom power for antennen
Installasjon krever kontroll av kjøretøyets og enhetens funksjoner samt korrekt konfigurasjon av grensesnitt og kabling
