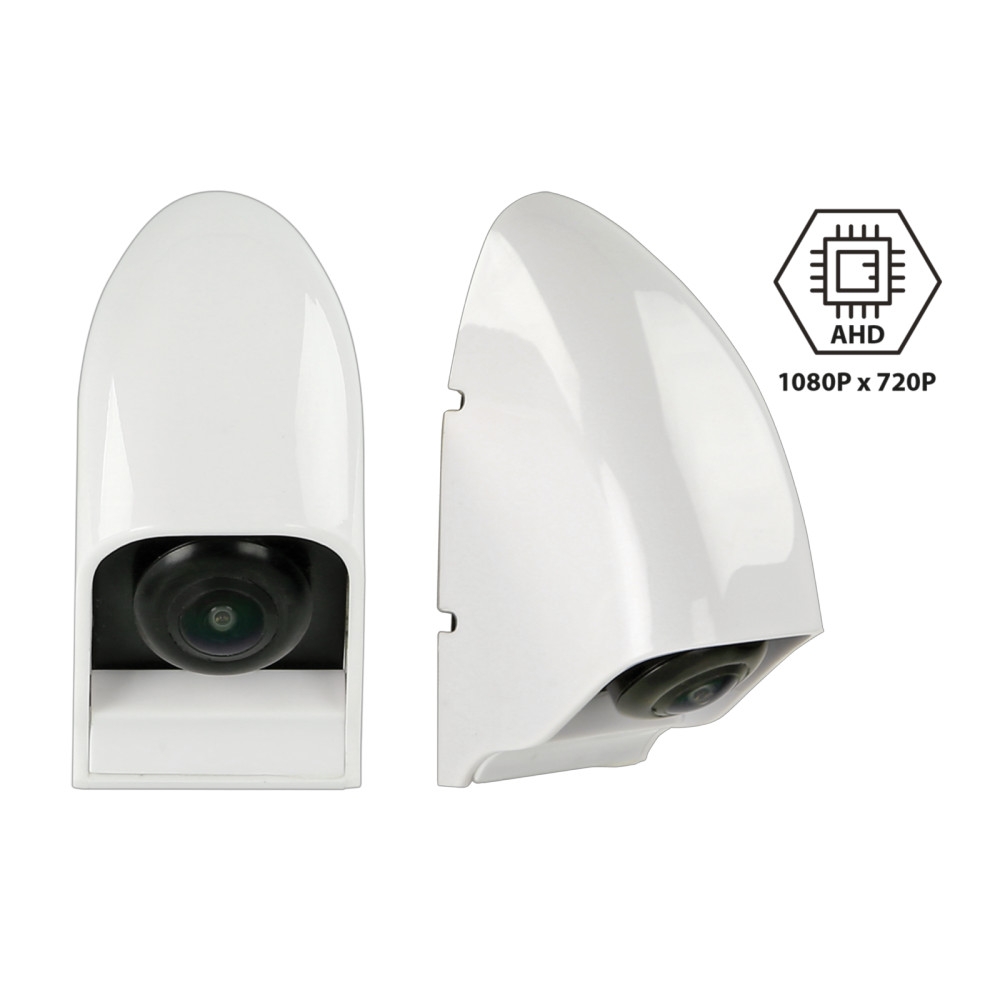

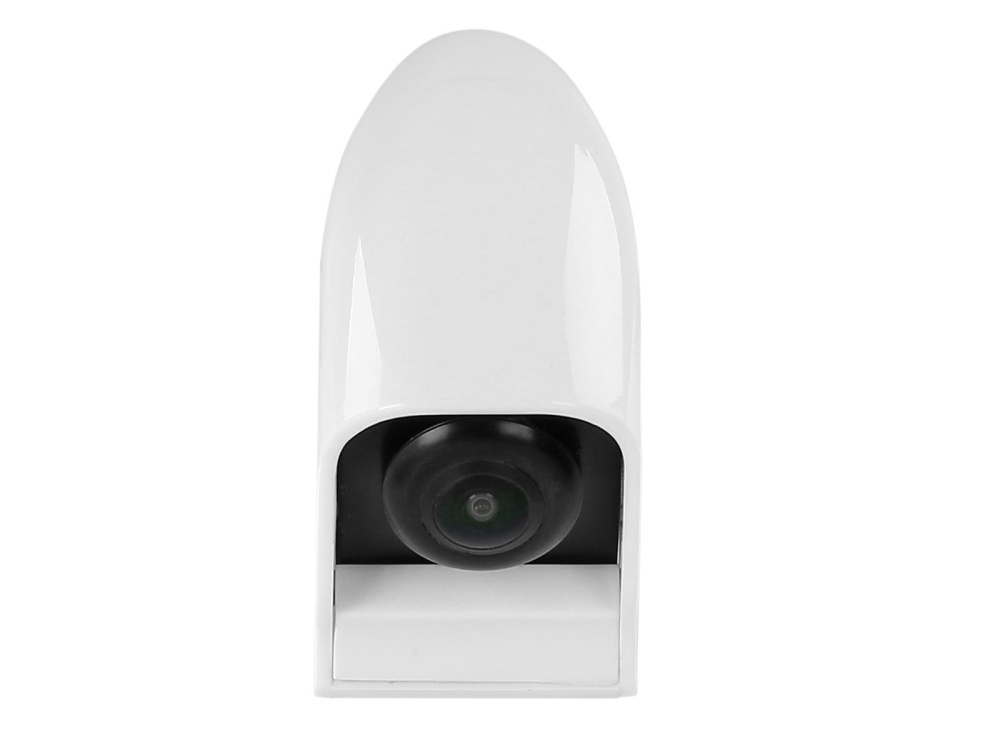

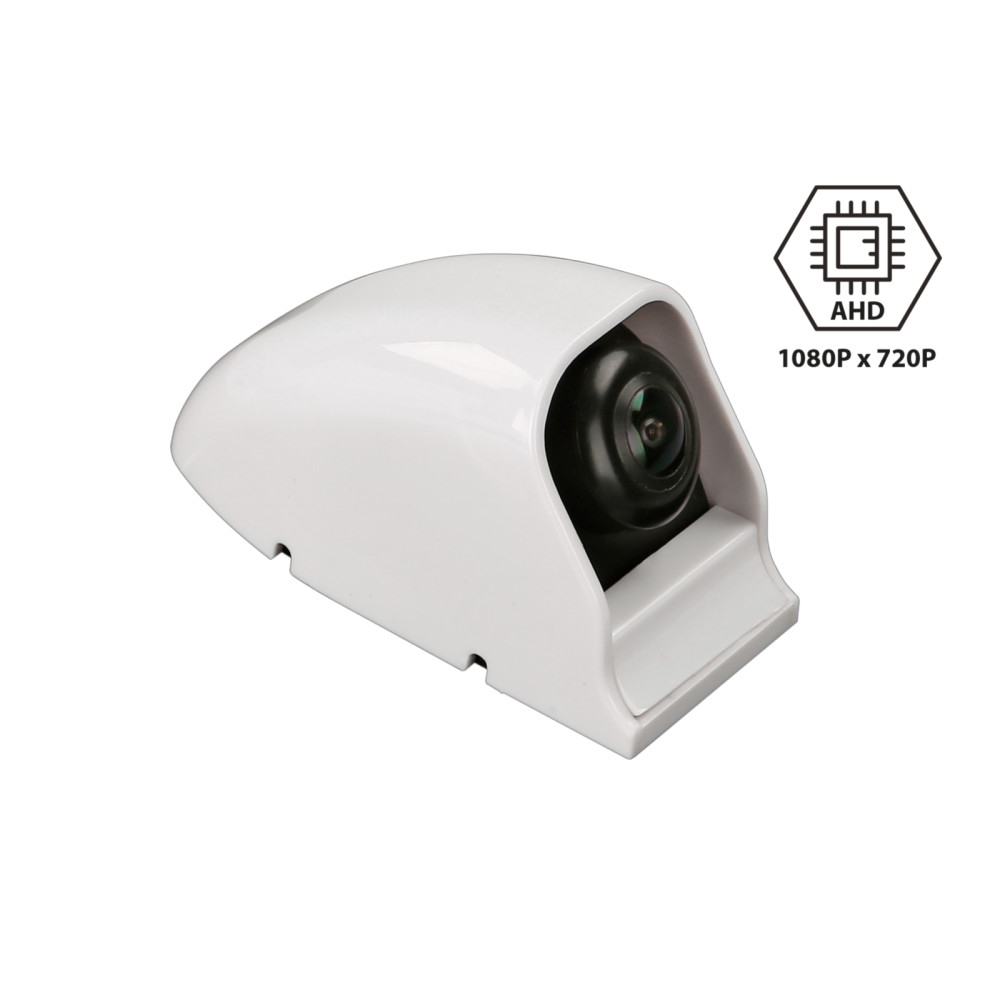

ACV 772000-6709 er et bakovervendt kamera av AHD-type, designet for transporter og bobiler. Kameraet har en dråpeformet konstruksjon og er utstyrt med et glasslinse for bedre bildekvalitet. Det er egnet for kontinuerlig drift og må installeres riktig for å sikre optimal ytelse.

• Designet for transporter og bobiler
• Dråpeformet konstruksjon med glasslinse
• Effektiv bildesensor med 1080 x 720 piksler
• Vidvinkel med 210° diagonalt og 150° horisontalt
• IP68 klassifisert for vanntetthet

Kameraet har en driftsspenning på +12V / +24V og kobles enkelt til uten behov for en spenningsomformer. Det er viktig å kontrollere kameravinkelen og justere den på installasjonsstedet med en testmonitor før installasjon.

Spesifikasjoner
Kameradesign: plast/metal
Farge: hvit
Bildesensor: 1/3 AHD
TV-system: NTSC
Effektive piksler: 1080 x 720
Linse: F Lux: 0,03 Lux
Oppløsning: TV-linjer
Linsevinkel: diagonal 210°, horisontal 150°, vertikal 110° +5°
IP-klassifisering: IP68
Terminal: 4 Pin ACV-systemkontakt (hann) Ø5,2 mm
Strømforsyning: +12V / +24V DC
Strømforbruk: 60mA maks
Driftstemperatur: -20°C - 70°C

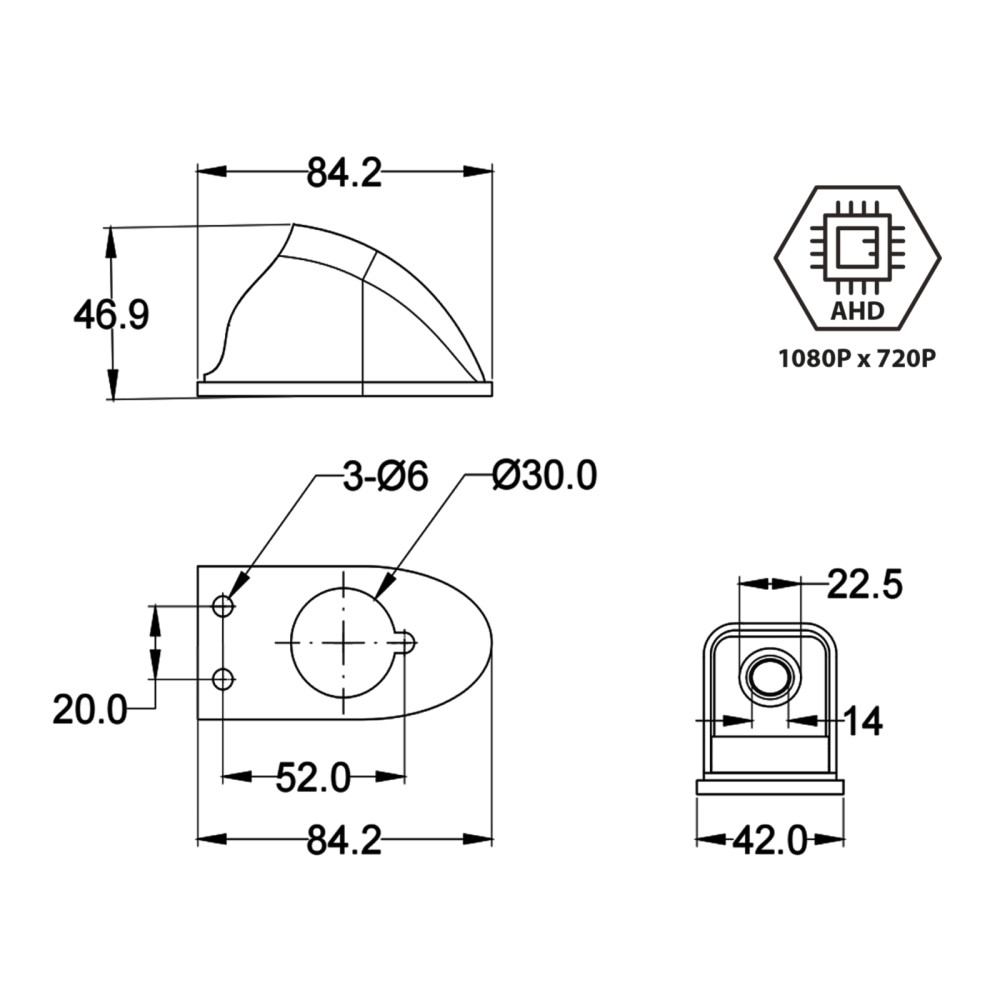

Mål: L / B / H: 84,2 mm / 42 mm / 46,9 mm
Pigtail ved kameraet: 1m +/-: 4 Pin ACV-systemkontakt (hunn) Ø10mm / 4 Pin ACV-systemkontakt (hann) Ø5,2mm
Strømkabel rød 3m +/-: tilkobling til kamera / tilkobling til ryggelys til monitor
Jord/GND-kabel svart 3m +/-: tilkobling bilkarosseri direkte/GND til kamera / bilkarosseri direkte/GND til monitor
Tilkoblingskabel 20cm +/-: 4 Pin ACV-systemkontakt (hunn) Ø10mm / 4 Pin ACV-systemkontakt (hann) Ø5,2mm
Rød: strømforsyning
Svart: GND
RCA(hann) gul: video

Passer til
Universell for transporter og bobiler

Valgfritt tilbehør
Kamerakabel forlengelse for ACV kamera 5m > artikkel: 771000-6305
Kamerakabel forlengelse for ACV kamera 10m > artikkel: 771000-6310
Kamerakabel forlengelse for ACV kamera 15m > artikkel: 771000-6315
