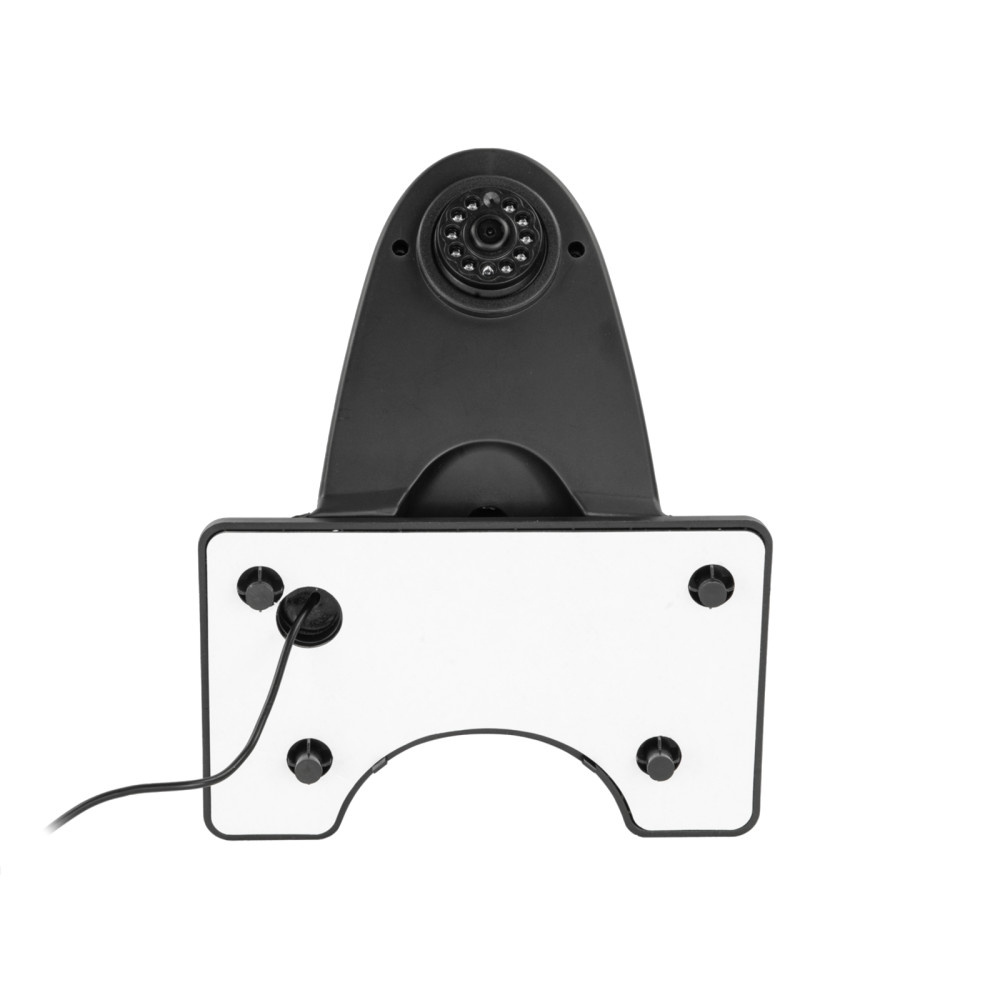

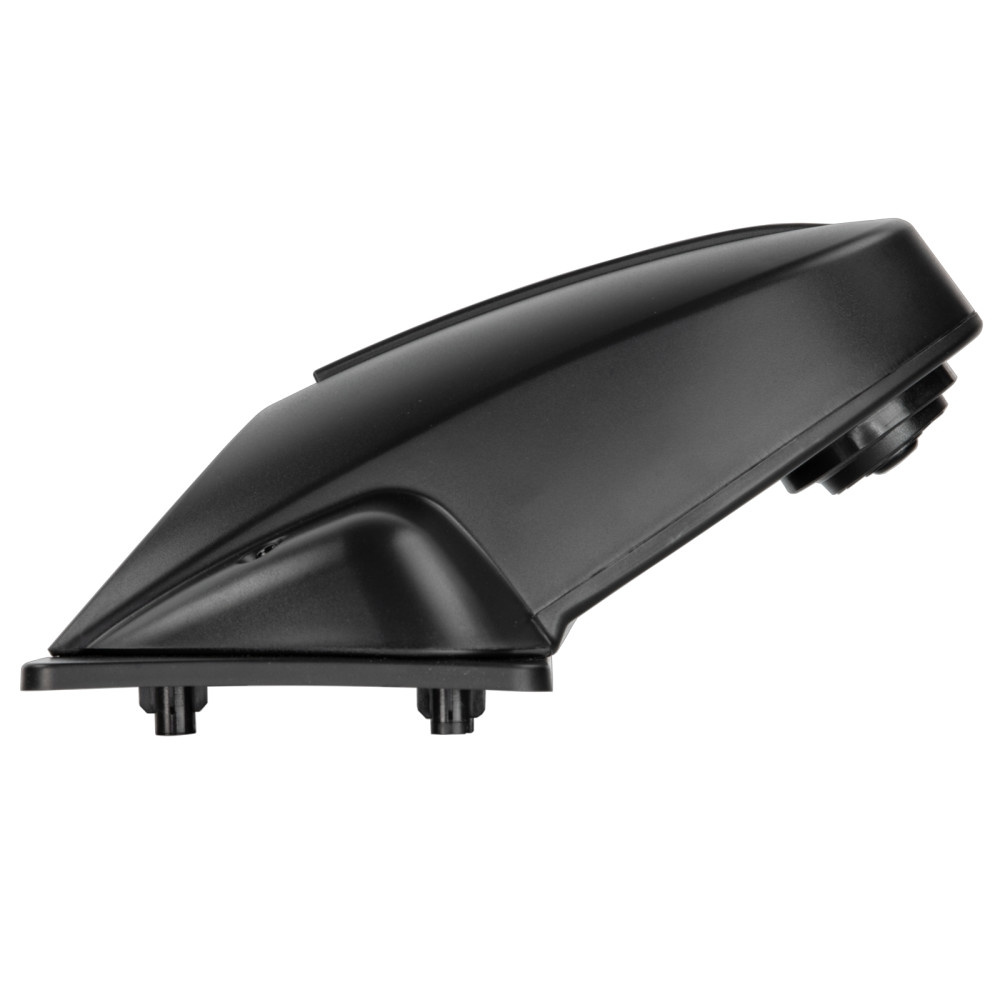

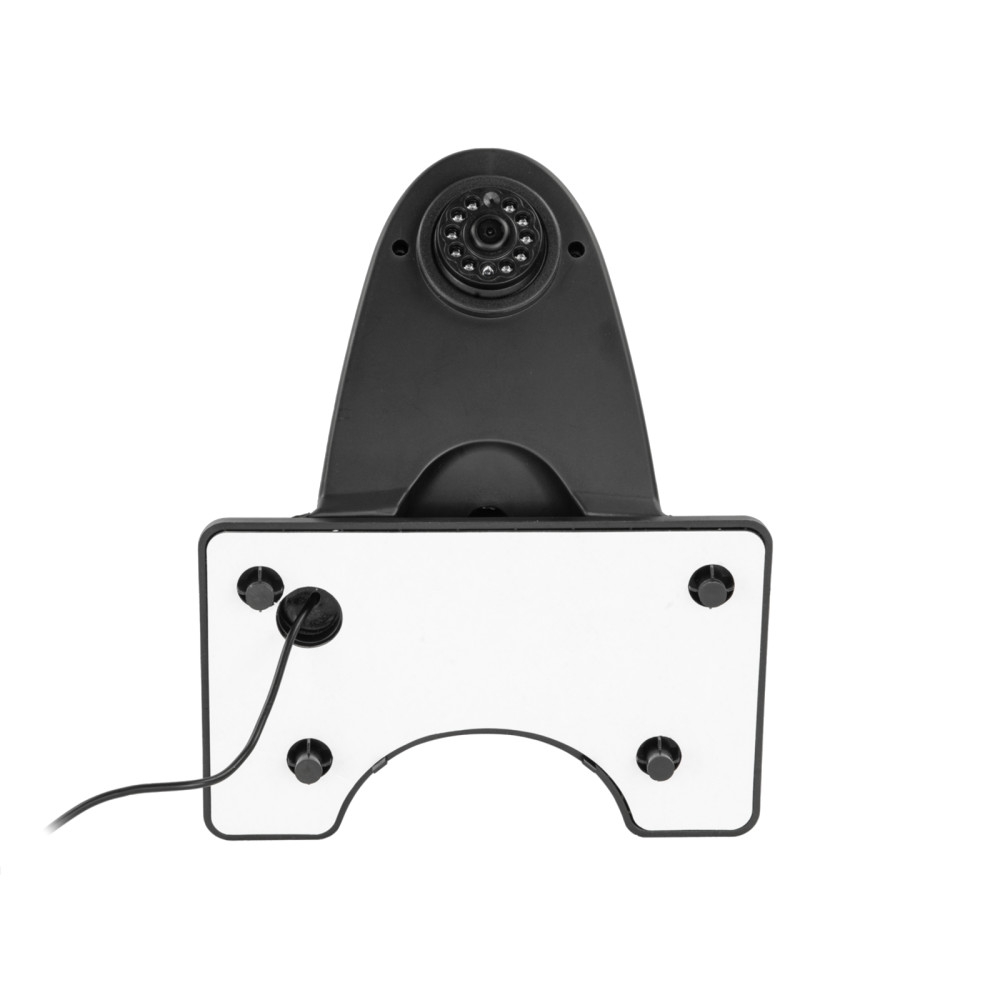

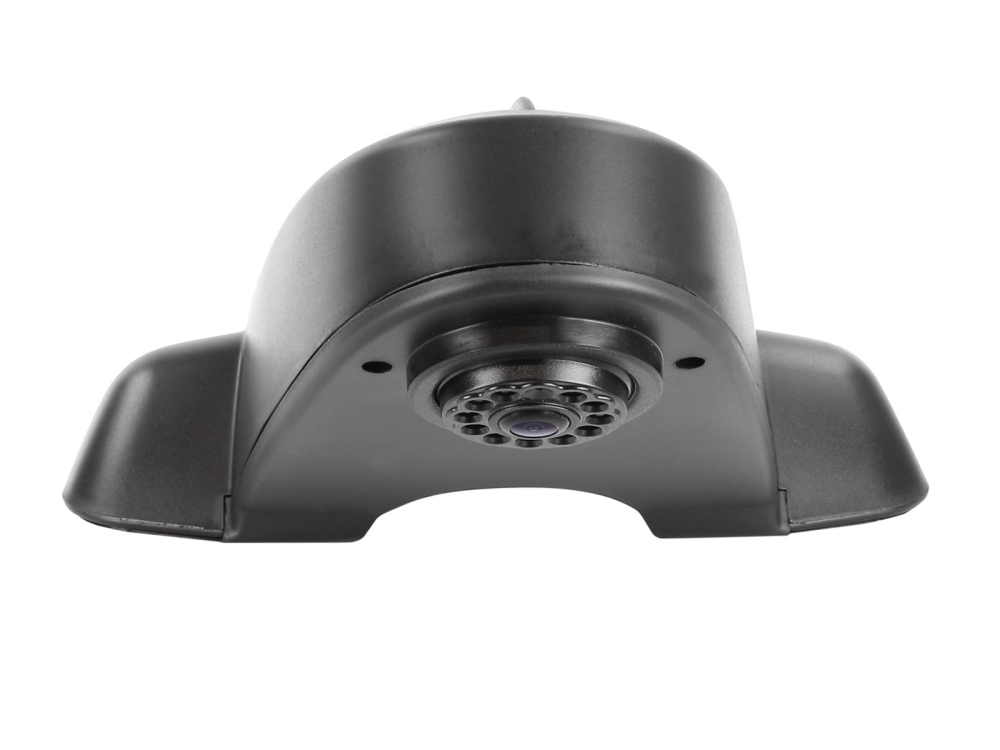

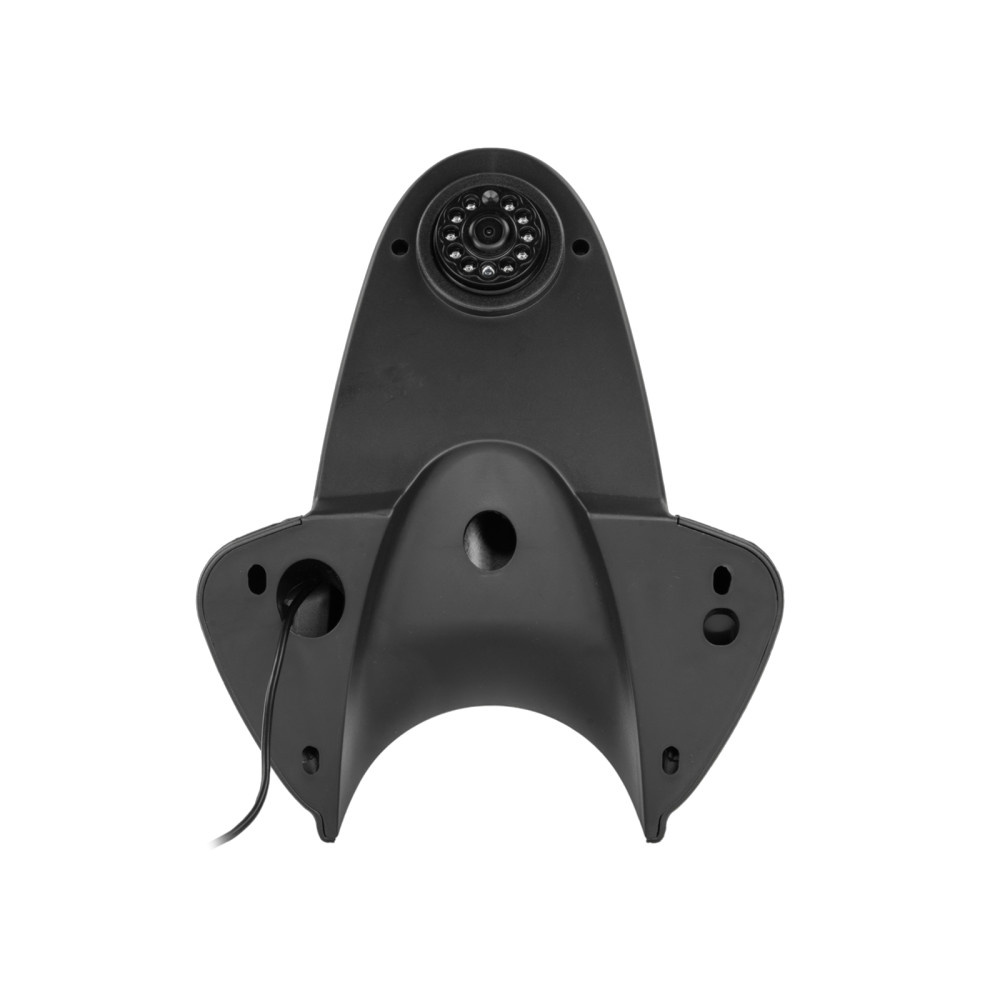

ACV 771000-6010 er et ryggekamera designet for å installeres på taket av Transporter-kjøretøy. Kameraet tilbyr en nattvisningsfunksjon og retningslinjer for å lette ryggeprosessen.
- Universell design for Transporter
- Installasjon på taksystem
- Retningslinjer for enkel manøvrering

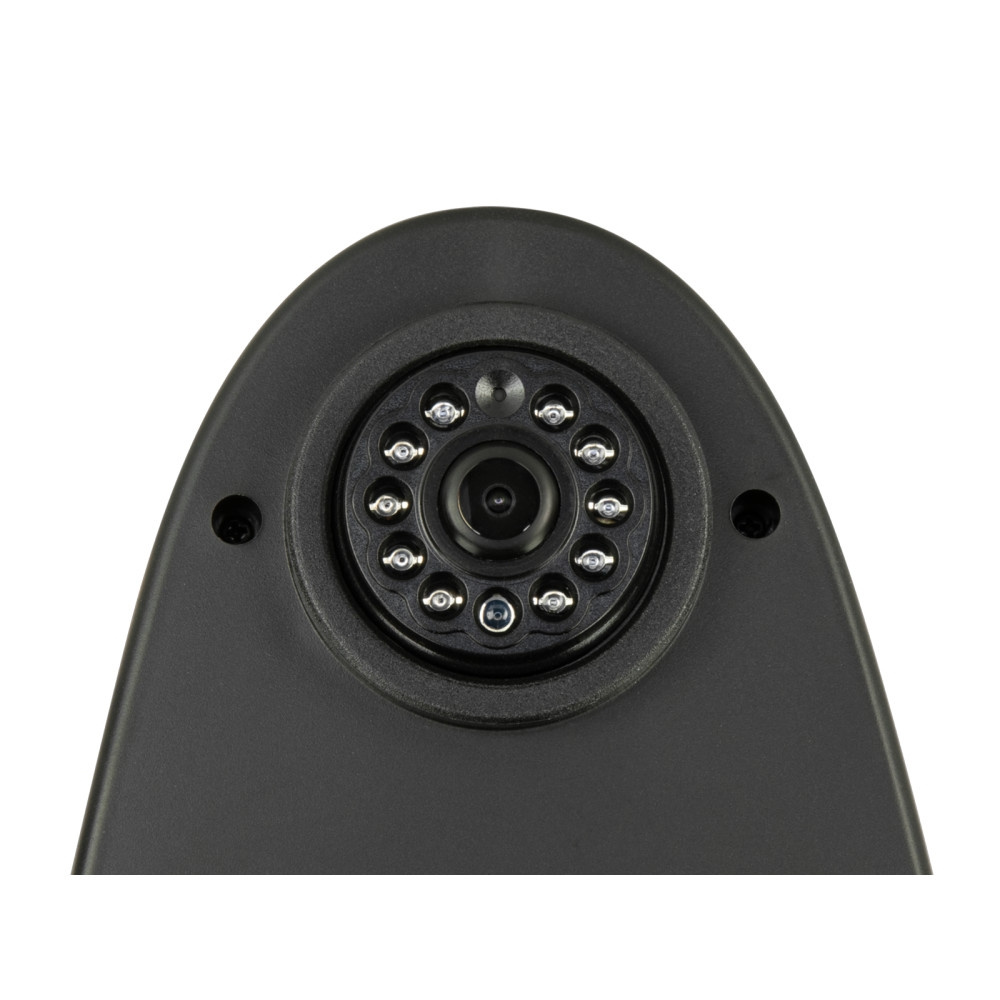

- Nattvisningsfunksjon for bedre sikt i mørket
- Kontinuerlig drift med +12V spenning

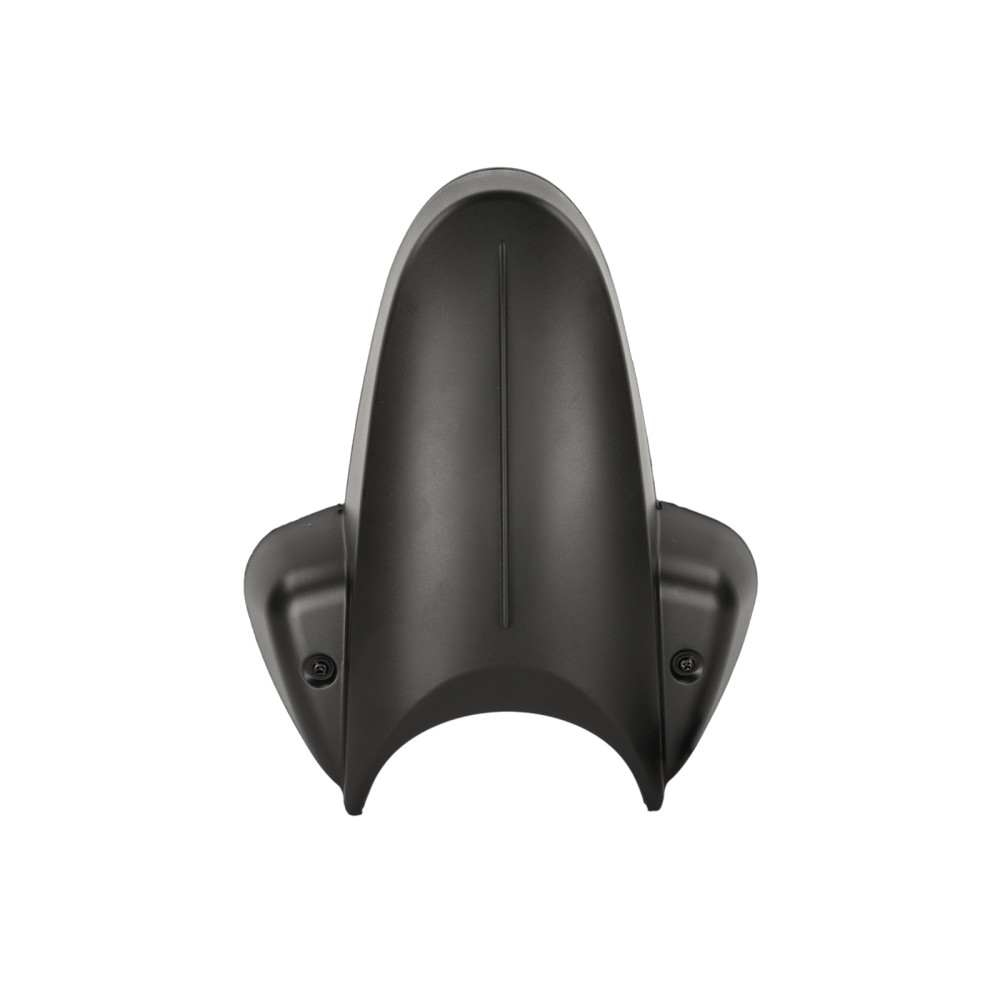

Kameraet er laget av plast og har en svart farge. Det er utstyrt med en bildesensor av typen 1/3"" CCD og bruker NTSC TV-system. Med en oppløsning på 600 TV-linjer og en linse med en brennvidde på 1,9 mm, gir det en synsvinkel på 170° diagonalt. Kameraet er IP68-klassifisert, noe som betyr at det er beskyttet mot støv og vann. Det tåler driftstemperaturer mellom -30°C og 75°C og har en lagringstemperatur mellom -40°C og 85°C.

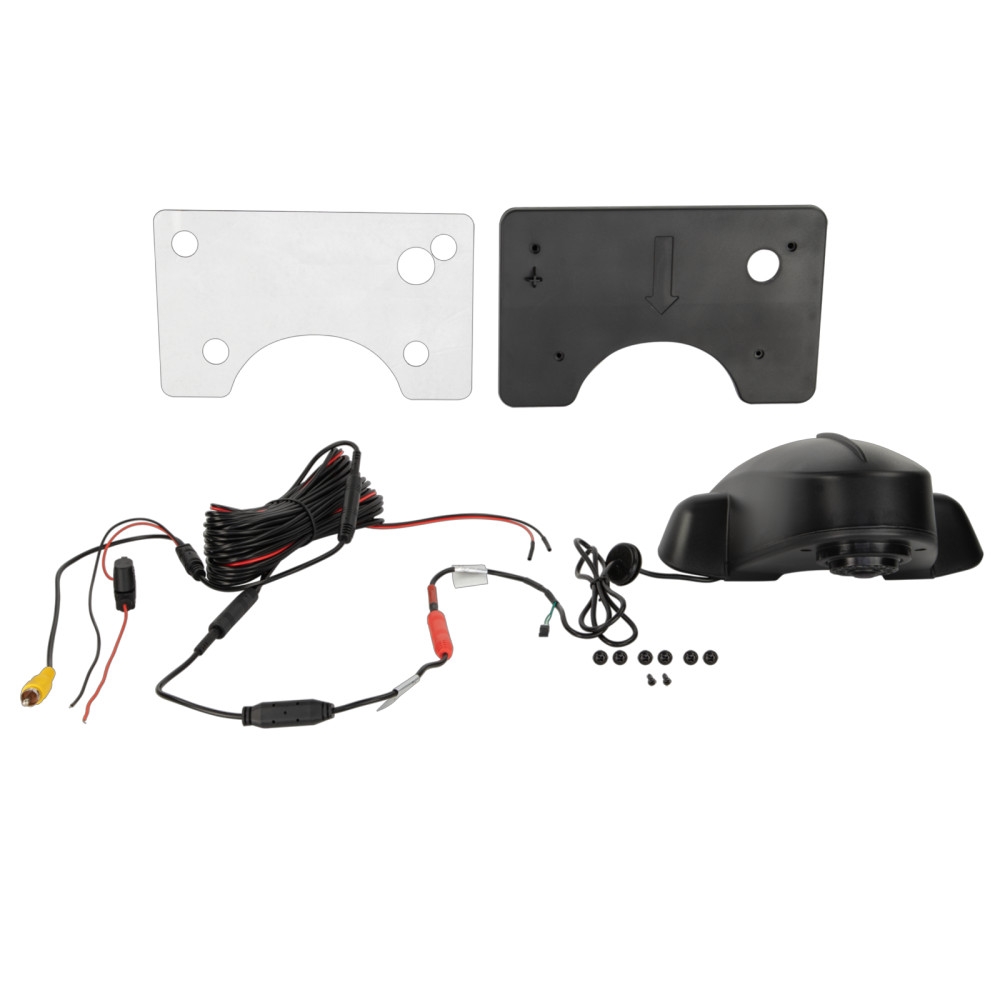

For installasjonen kreves en korrekt tilkobling av kablene. Den røde kabelen er for +12V strømforsyning, den svarte kabelen er for jording, og den gule kabelen er for video tilkobling. En jumper brukes for å aktivere eller deaktivere retningslinjene.
For å sikre korrekt installasjon anbefales det å kontrollere kameraets synsvinkel og justering på installasjonsstedet med en testmonitor.
Passer til
Transporter-kjøretøy med taksystem
Spesifikasjoner
Bildesensor: 1/3"" CCD
TV-system: NTSC
Effektive piksler: 628 x 512
Linse: 1,9 mm / F 2.0
Lux: 0 Lux med aktiv nattvisning
Oppløsning: 600 TV-linjer
Linsevinkel: Diagonal 170°
Synsvinkel: Horisontal 53°, Vertikal 41° +5°
IP-klassifisering: IP68
Terminal: 4-pole ACV-systemkontakt (hann) Ø5,2 mm
Driftsspenning: +12V DC
Strømforbruk: 200mA med aktiv nattvisning
Mål: L / B / H - 231mm / 198mm / 111mm
Kabellengde: 1m +/-: 4-pole ACV-systemkontakt (hann) Ø5,2mm
Forlengelseskabel: 6,5m +/-: 4-pole ACV-systemkontakt (hunn) Ø10mm / hann Ø5,2mm
