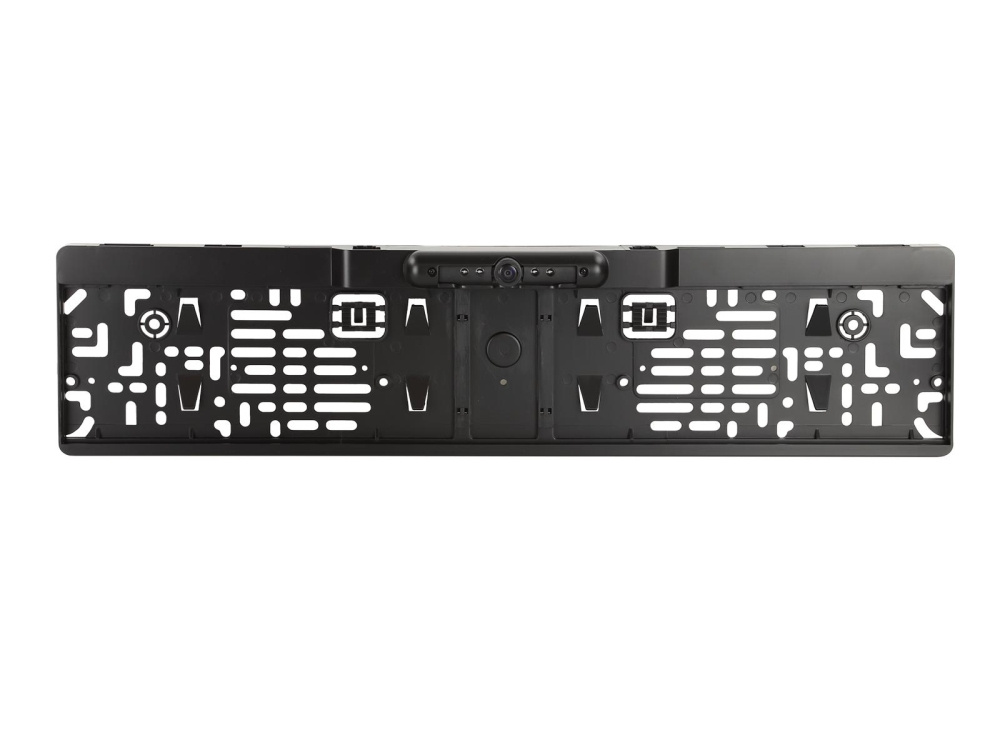

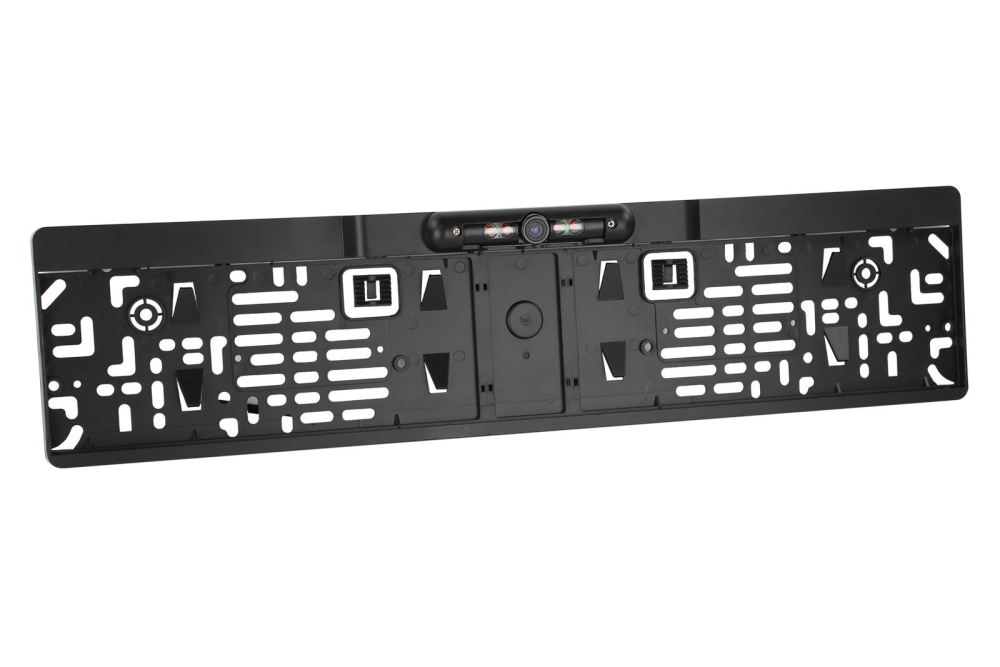

ACV 772000-6041 er et bakovervendt kamera med AHD-teknologi, designet for å integreres med EU-registreringsskiltfester.

• Universell design for EU-registreringsskilt
• Enkel installasjon ved å erstatte OEM-registreringsskiltfestet

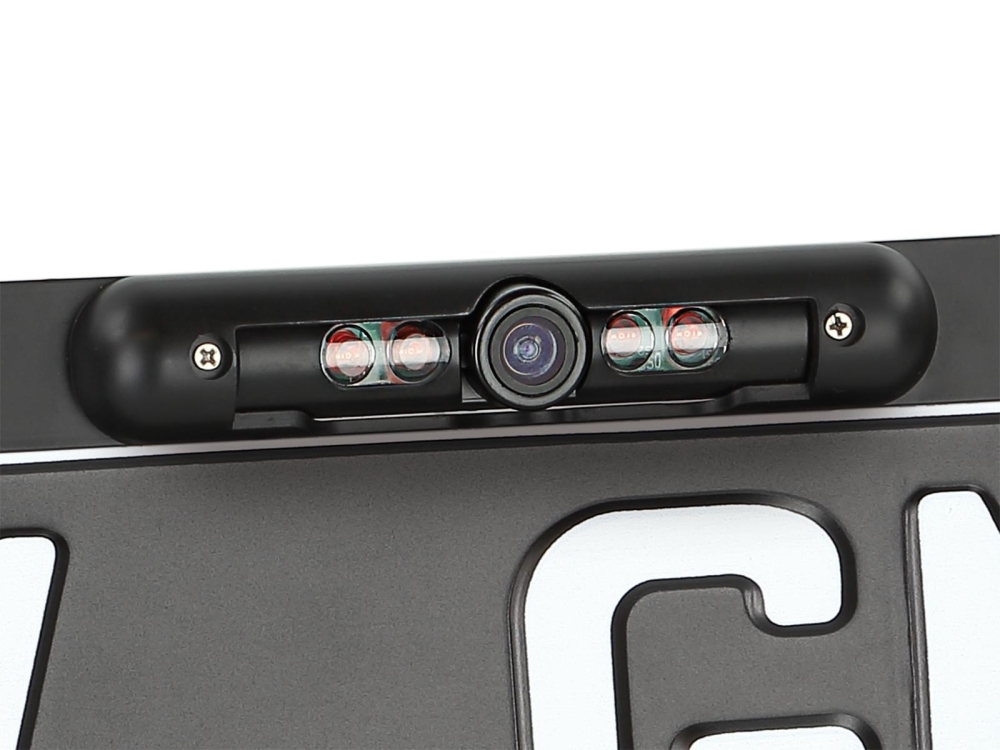

• Utstyrt med retningslinjer og nattvisningsfunksjon
• Juster synsvinkelen for optimal sikt
• IP67 klassifisert for vannmotstand

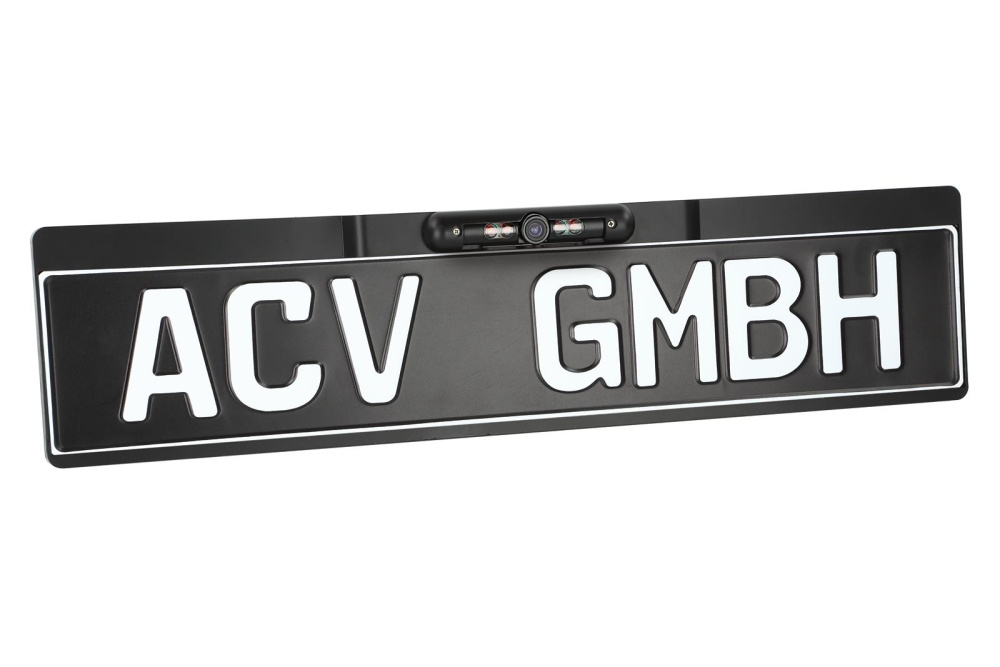

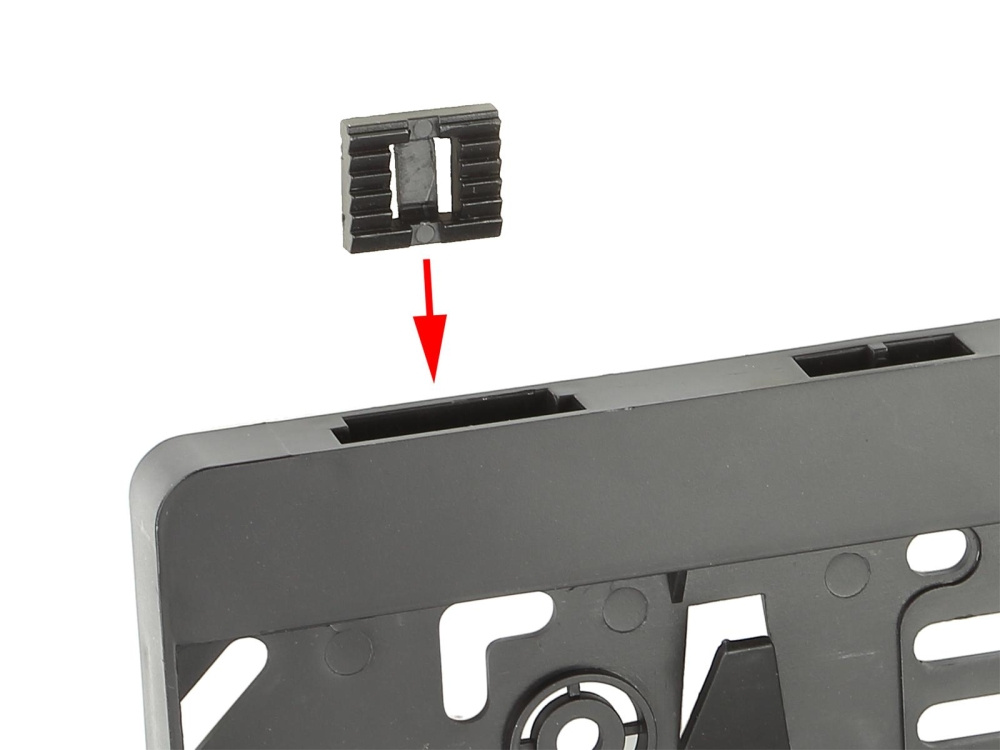

Kameraet er designet for kontinuerlig drift og bør kontrolleres for korrekt synsvinkel og justering før installasjonen. Strømforsyningen til kameraet er +12V, og tilkoblingene er som følger: rød kabel for +12V (tenning), svart kabel for jord, og gul RCA-kabel for video. En grønn jumper brukes for å aktivere eller deaktivere retningslinjene. Vær oppmerksom på at festet ikke er kompatibelt med østerrikske registreringsskilt; plastbalkene i den øverste delen må fjernes for å passe registreringsskiltet. Registreringsskiltet trykkes oppfra og låses på plass i bunnen.

Spesifikasjoner
Design: Plast
Farge: Matt svart
Bildebrikke: 1/3"" AHD
TV-system: NTSC
Effektive piksler: 1080 x 720
Linse: mm / F Lux: 0 med aktiv nattvisningsfunksjon
Oppløsning: TV-linjer
Linsevinkel: Diagonal
Horisontal synsvinkel: 115° / Vertikal: 80° + 5°
IP-klassifisering: IP67
Terminal: 4 Pin ACV-systemkontakt (m) Ø5,2 mm
Driftsspenning: +12V DC
Strømforbruk: 120mA med aktiv nattvisningsfunksjon
Driftstemperatur: -20°C - 70°C
Lagringstemperatur: -40°C - 85°C
Mål: L / H / D - 525mm / 125mm / 38mm

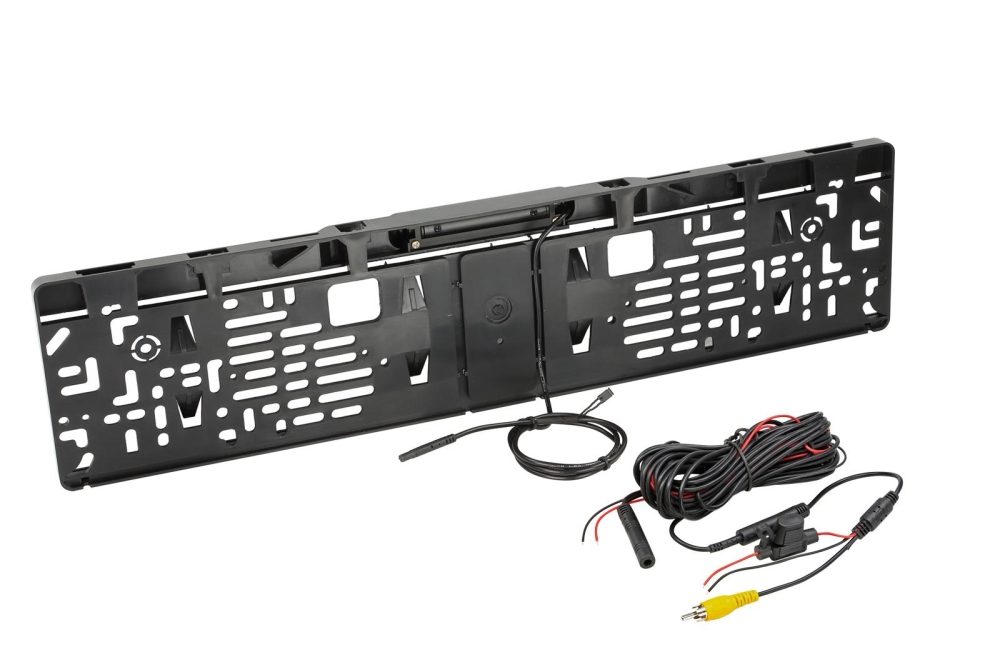

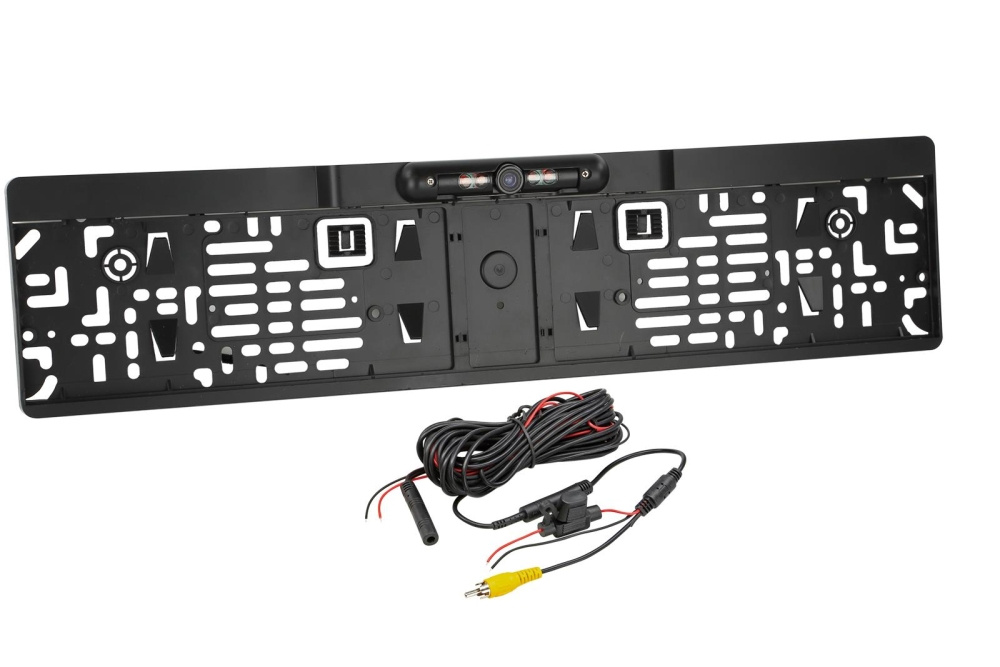

Pigtail ved kameraet: 1m +/-: 4 Pin ACV-systemkontakt (m) Ø5,2mm
Forlengelseskabel: 6,5m +/-: 4 Pin ACV-systemkontakt (f) Ø10mm / 4 Pin ACV-systemkontakt (m) Ø5,2mm
Strømkabel rød 3m +/-: Tilkobling til kamera / tilkobling til ryggelys til monitor
Jord/GND-kabel svart 3m +/-: Tilkobling bilkarosseri direkte/GND til kamera / bilkarosseri direkte/GND til monitor
Koblingskabel 20cm +/-: 4 Pin ACV-systemkontakt (f) Ø10mm
Rød: Strømforsyning
Svart: GND
Gul RCA (m): Video
Installationsaccessoarer: Kameras tilkobling til grensesnitt: Relé solid state stenge 2V-12V/1,5A maks > artikkel: 40-AD-REMOTE
Kameras tilkobling til ryggelys: Bakovervendt kamera spenningsstabilisator baksignal > artikkel: 771000-6100
Valgfritt tilbehør: Kamerakabel forlengelse for ACV-kamera 5m > artikkel: 771000-6305
Kamerakabel forlengelse for ACV-kamera 10m > artikkel: 771000-6310
Kamerakabel forlengelse for ACV-kamera 15m > artikkel: 771000-6315
