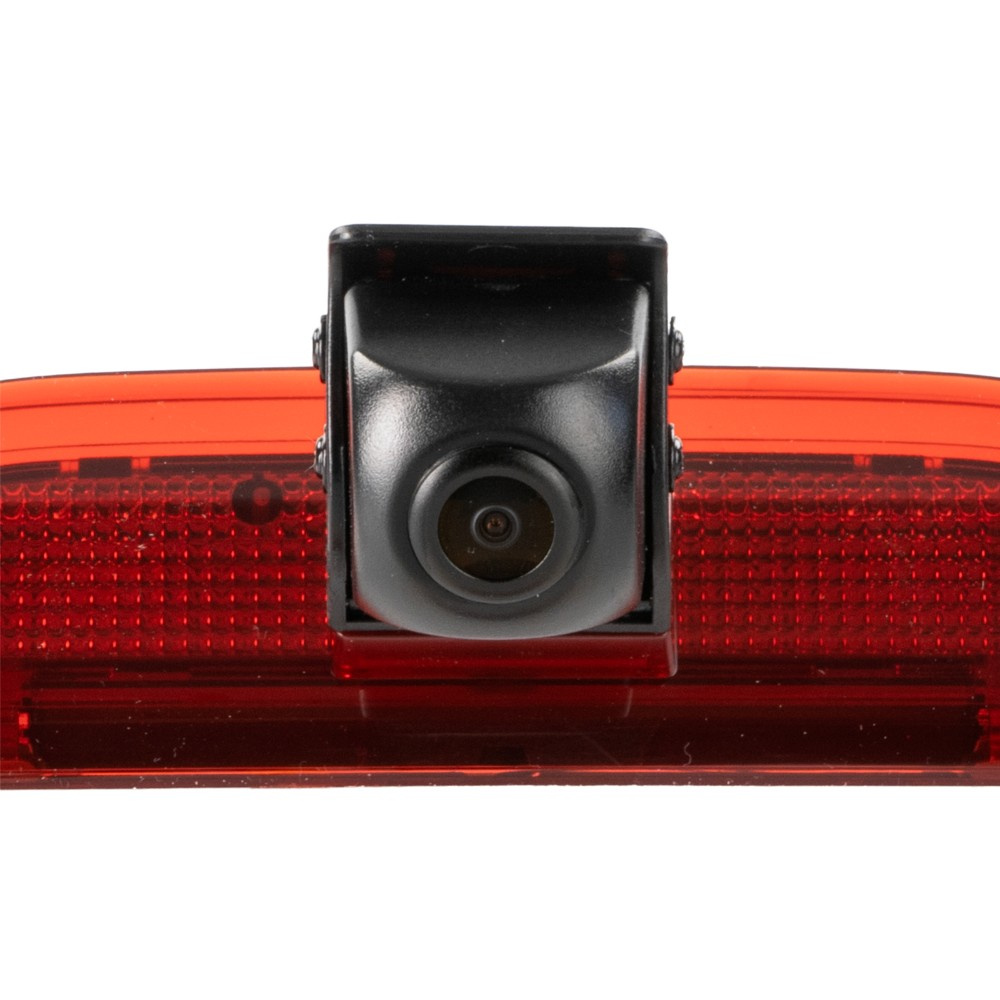

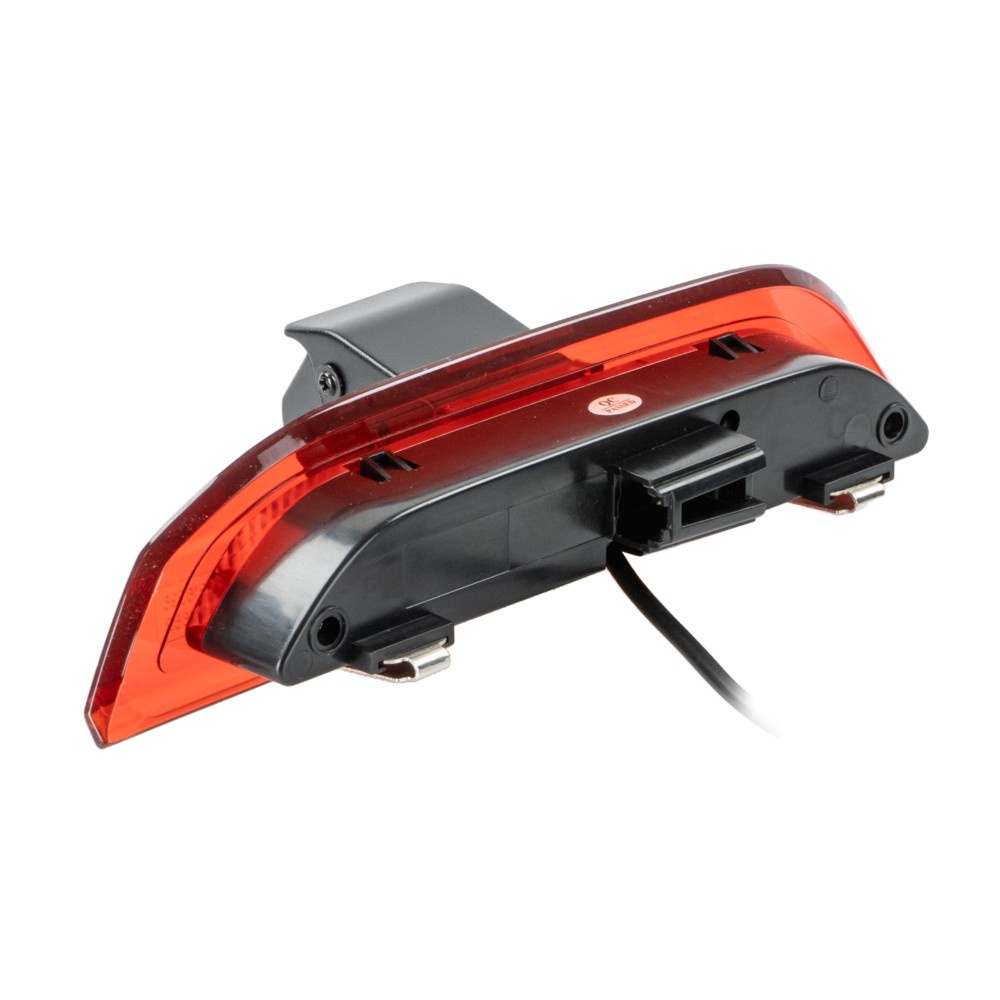

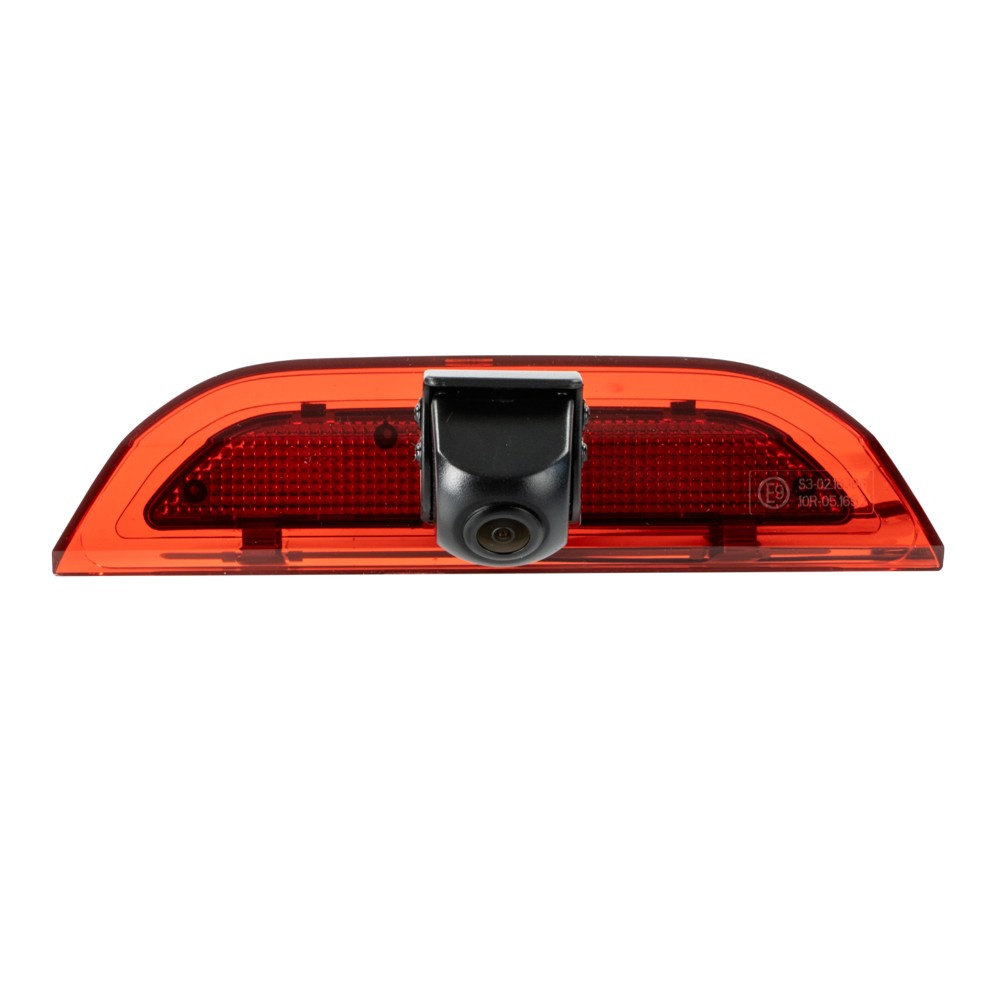

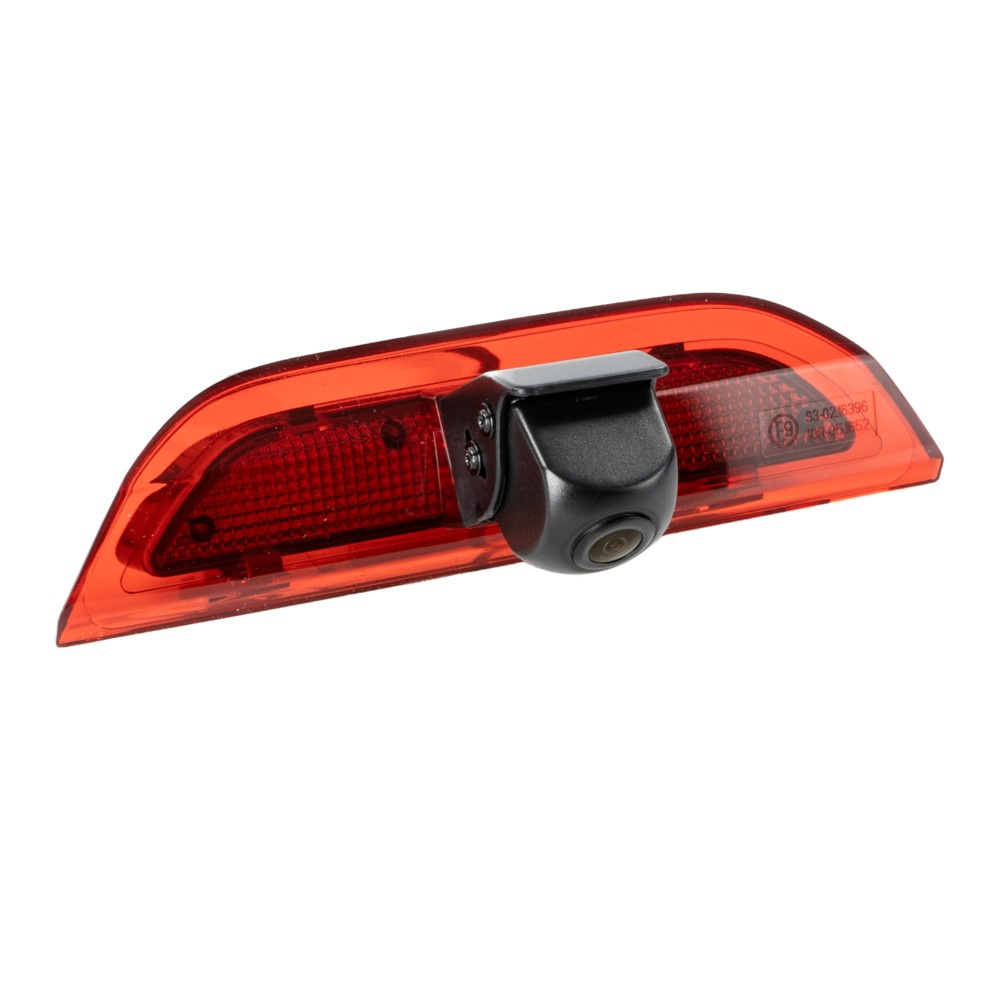

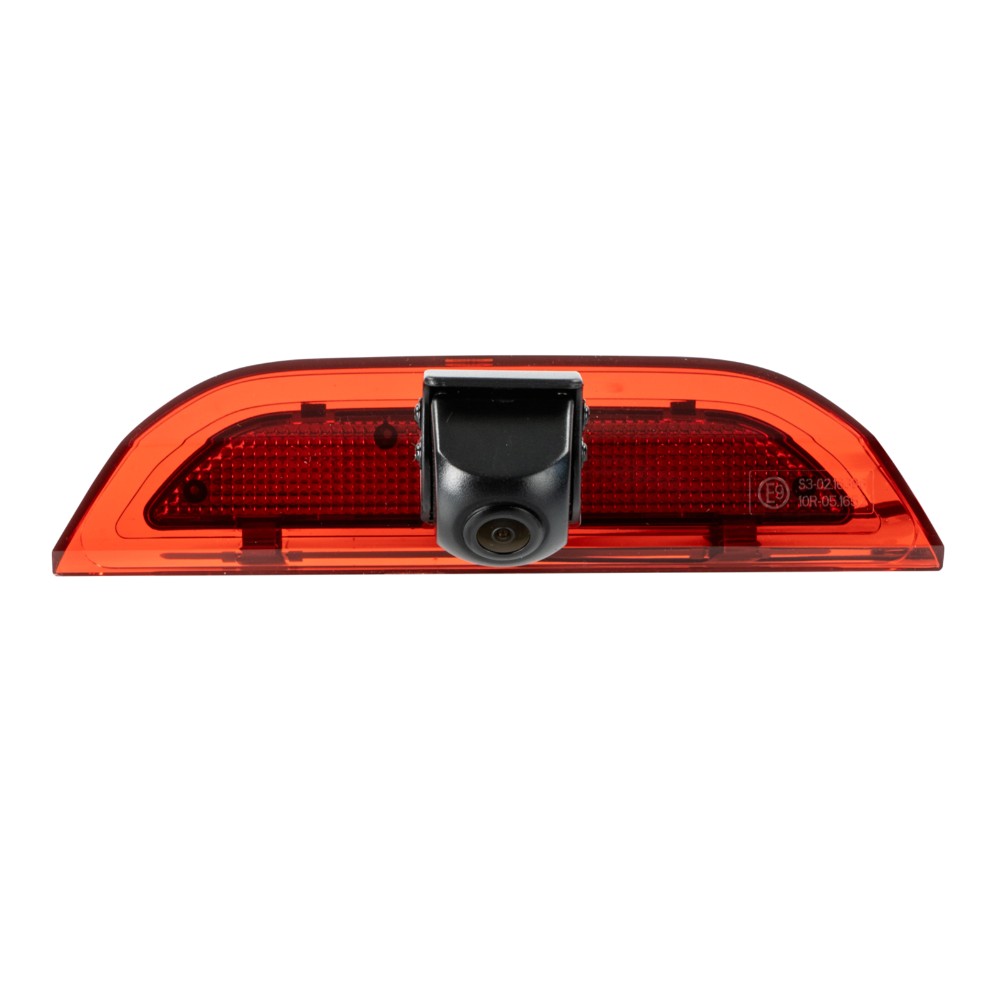

ACV 771000-6079 er et ryggekamera spesielt utviklet for Ford Transit Connect (SK) 05/2024 - 2025, Ford Transit Courier (N3P) 10/2023 - 2025 samt Ford E-Transit Courier (N3P) 03/2025 - 2025. Kameraet erstatter originalets tredje bremselys og har justerbar synsvinkel samt veiledende linjer som kan aktiveres eller deaktiveres via jumper.
- Designet for å erstatte OEM tredje bremselys på angitte Ford-modeller

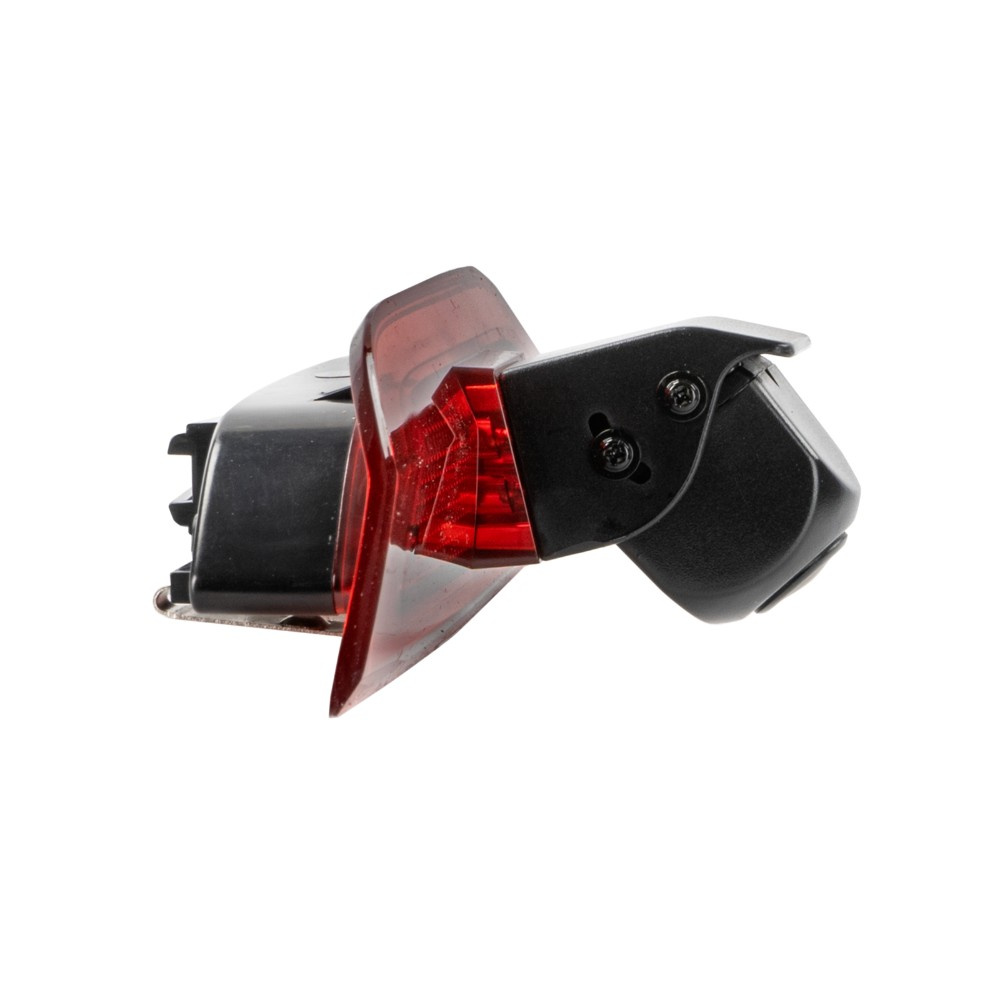

- Utstyrt med justerbar synsvinkel og veiledende linjer som kan slås på eller av
- Opererer med +12V / +24V strømforsyning og krever +3V kameraoperativspenning via medfølgende spenningsomformer
- IP67-klassifisert for beskyttelse mot støv og vann

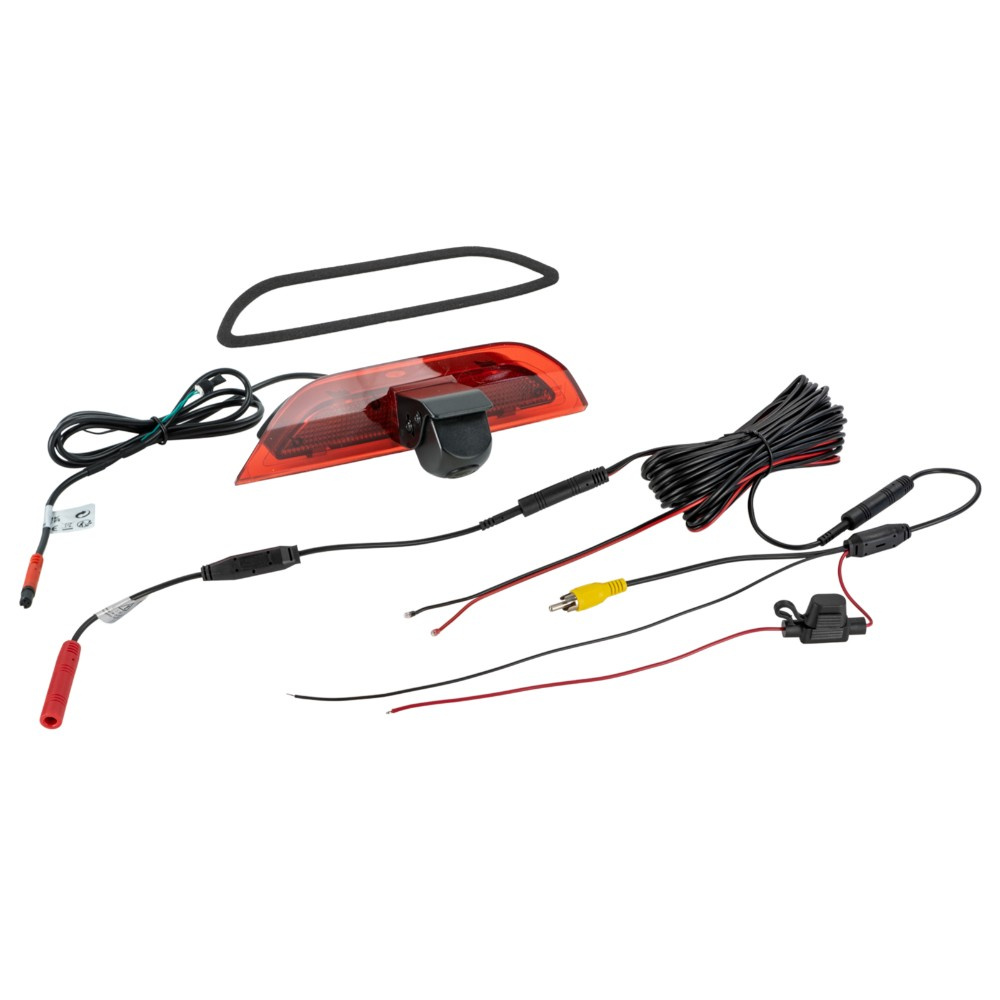

- Leveres med 3,3 meter kabel med 4-pins ACV-systemkontakt samt tilbehør for tilkobling og forlengelse
Kameraet har en 1/3" CMOS-sensor med NTSC-fargesystem og en oppløsning på 600 TV-linjer. Objektivet er 12,6 mm med en horisontal synsvinkel på 115° og vertikal på 75° pluss 5°. Minimum lysfølsomhet er 0,1 Lux, noe som gjør kameraet brukbart også i svakt lys. Strømforbruket er cirka 100 mA og det fungerer innen temperaturområdet -20°C til 70°C. Installasjon bør forutgås av kontroll av synsvinkel og kamerainnstilling med testmonitor for å sikre korrekt bildevinkel.
Kablingen inkluderer rød kabel for +12V strømforsyning med sikring, svart kabel for jordtilkobling direkte til bilens karosseri, samt gul RCA-kabel for videosignal. Hvit jumper brukes for å aktivere eller deaktivere de veiledende linjene. For å unngå skade på kameraet er det viktig å bruke medfølgende spenningsomformer for +3V kameraoperativspenning. Kameraet kan kobles til bilens baklys via en spenningsstabilisator (artikkel 771000-6100) og kan kompletteres med forlengelseskabler i lengdene 5, 10 eller 15 meter (artikler 771000-6305, 771000-6310 og 771000-6315).
Installasjonstilbehør inkluderer også et elektronisk relé for tilkobling til ulike grensesnitt (artikkel 40-AD-REMOTE).
Viktig å merke seg er at ACVs kameraer er beregnet for kontinuerlig drift og at tilkobling uten korrekt spenningsomformer kan skade kameraet.
Passer til
Ford Transit Connect (SK) 05/2024 - 2025
Ford Transit Courier (N3P) 10/2023 - 2025
Ford E-Transit Courier (N3P) 03/2025 - 2025
Spesifikasjoner
Bildesensor: 1/3" CMOS
Videosystem: NTSC
Oppløsning: 600 TV-linjer
Objektiv: 12,6 mm
Synsvinkel: horisontal 115°, vertikal 75° +5°
Minimum lysfølsomhet: 0,1 Lux
Beskyttelsesklasse: IP67
Strømforsyning: +12V / +24V, kameraoperativspenning +3V via spenningsomformer
Strømforbruk: 100 mA
Temperaturområde: -20°C til 70°C (drift), -40°C til 80°C (lagring)
Tilkobling: 4-pins ACV-systemkontakt Ø5,2 mm
Kabellengde ved kamera: 3,3 m
