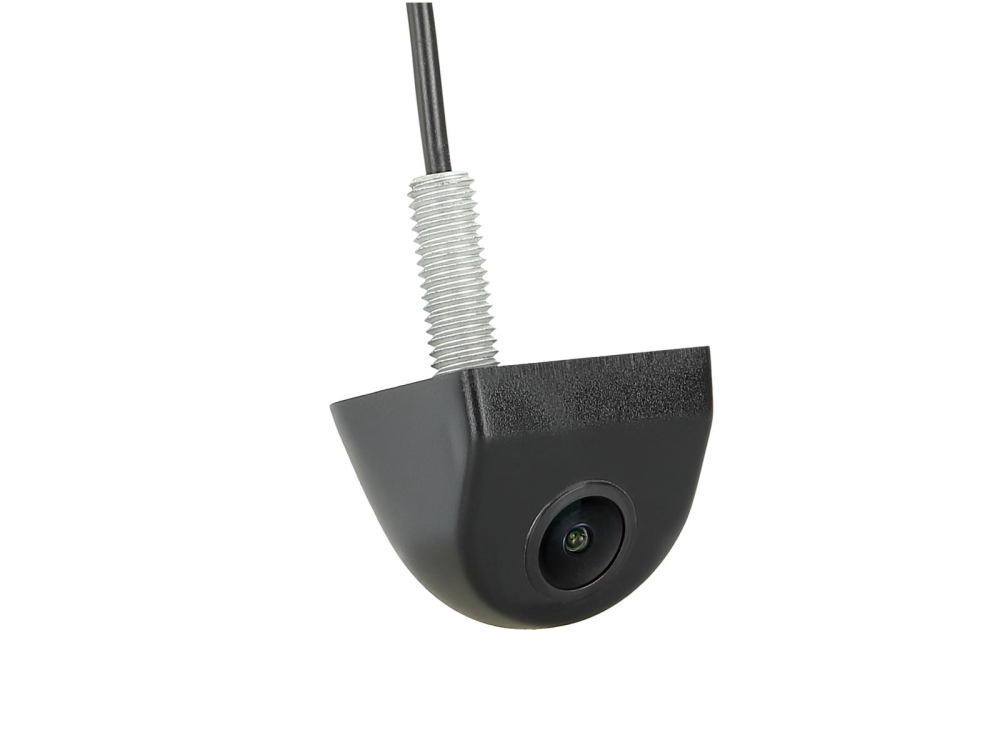

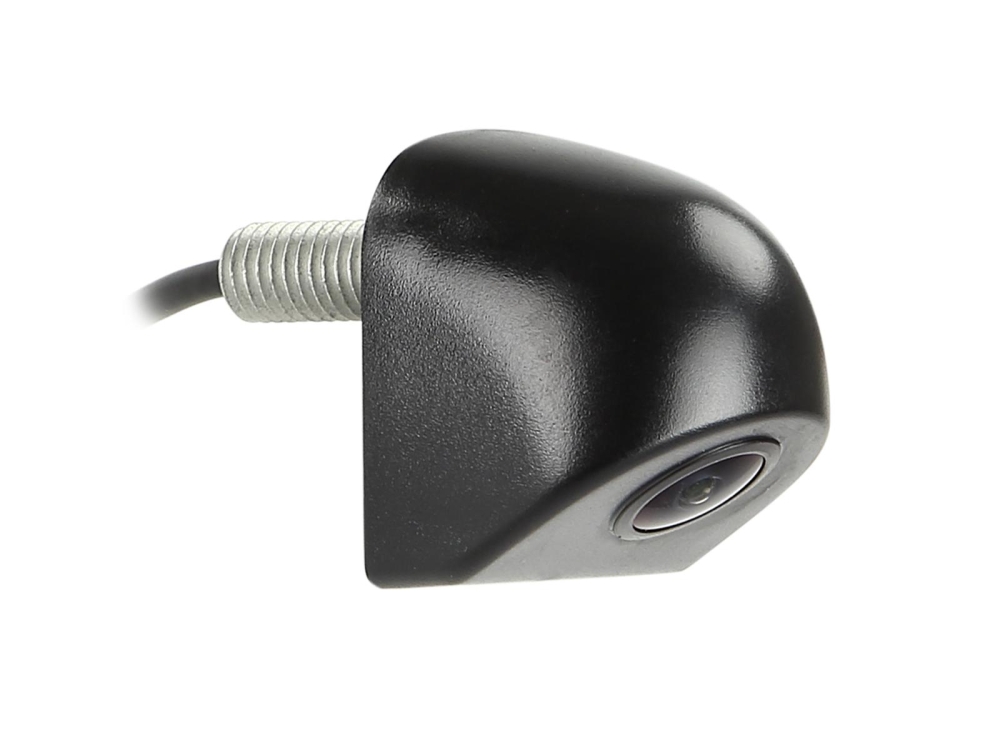

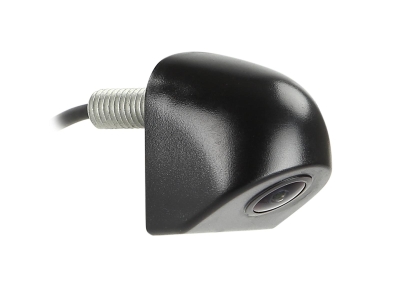

ACV 771000-6003 er et universalkamera for bakover- og forovervisning som er designet for å monteres på en underkonstruksjon eller bygges opp med horisontal og vertikal speilfunksjon.
- Designet for kontinuerlig drift og passer for ulike installasjoner.
- Horisontal og vertikal speilfunksjon kan aktiveres/deaktiveres ved hjelp av jumpers.
- Utstyrt med en 1/3"" CMOS bildesensor og en oppløsning på 600 TV-linjer.
- IP68 klassifisert, noe som betyr at den er beskyttet mot støv og vann.
- Arbeidstemperatur mellom -30°C og 75°C, noe som gjør den holdbar under ulike forhold.
Produktet har en kameradriftspenning på +3V og strømforsyning på +12V / +24V. Det er viktig å kontrollere kameravinkelen og justeringen før installasjon med en testmonitor. Tilkoblingen skal gjøres uten spenningsomformer, da +3V i leveransen kan skade kameraet. Tilkoblingene er som følger: rød for +12V / +24V, svart for bilens direkte jord/GND, og gul RCA for video. Kameraet har en linse med en vinkel på 170° diagonalt og 103° horisontalt samt 75° vertikalt.
Passer til
Universell passform for ulike bilmodeller
Spesifikasjoner
Bildesensor: 1/3"" CMOS
TV-system: NTSC
Effektive piksler: 728 x 488
Linse: 1,9mm / F 2.0
Lux: 0,3
Kapslingsklasse: IP68
Terminal: 4 Pin ACV-systemkontakt (m) Ø5,2 mm
Strømforsyning: +12V / +24V DC med spenningsomformer
Strømforbruk: 200mA
Mål: L / B / H - 34,5 mm / 33 mm / 27,57 mm
Pigtail ved kameraet: 1m +/- 4 Pin ACV-systemkontakt (m) Ø5,2mm
Installationsaccessoarer: Kamerakabel for ACV-kamera 5m, 10m, 15m tilgjengelig som tilvalg.
