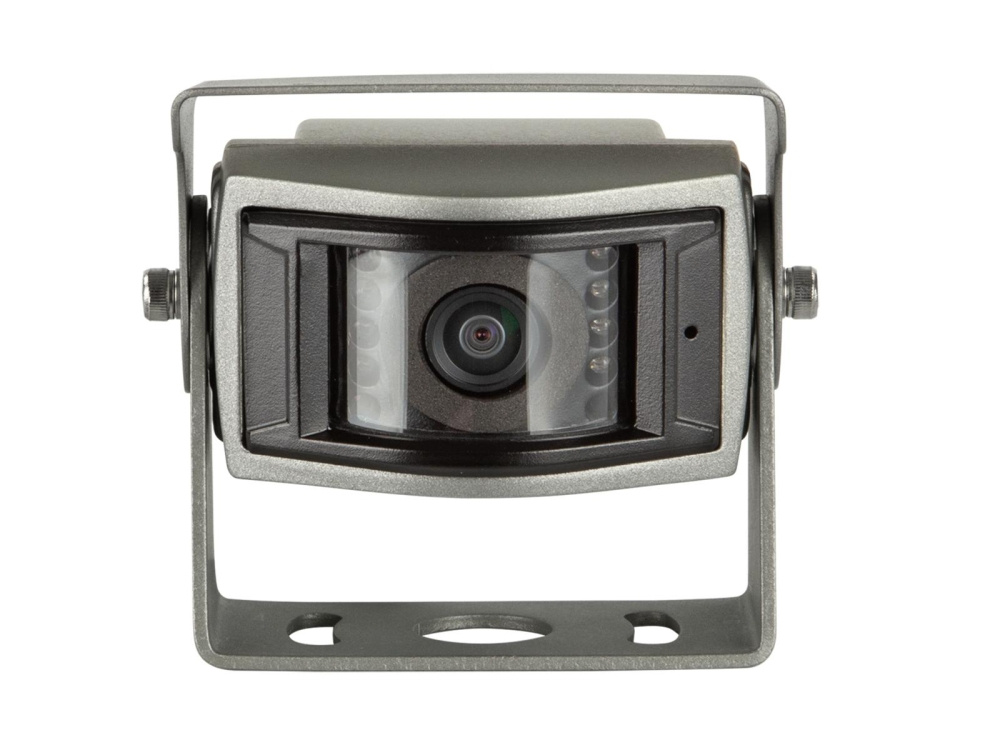

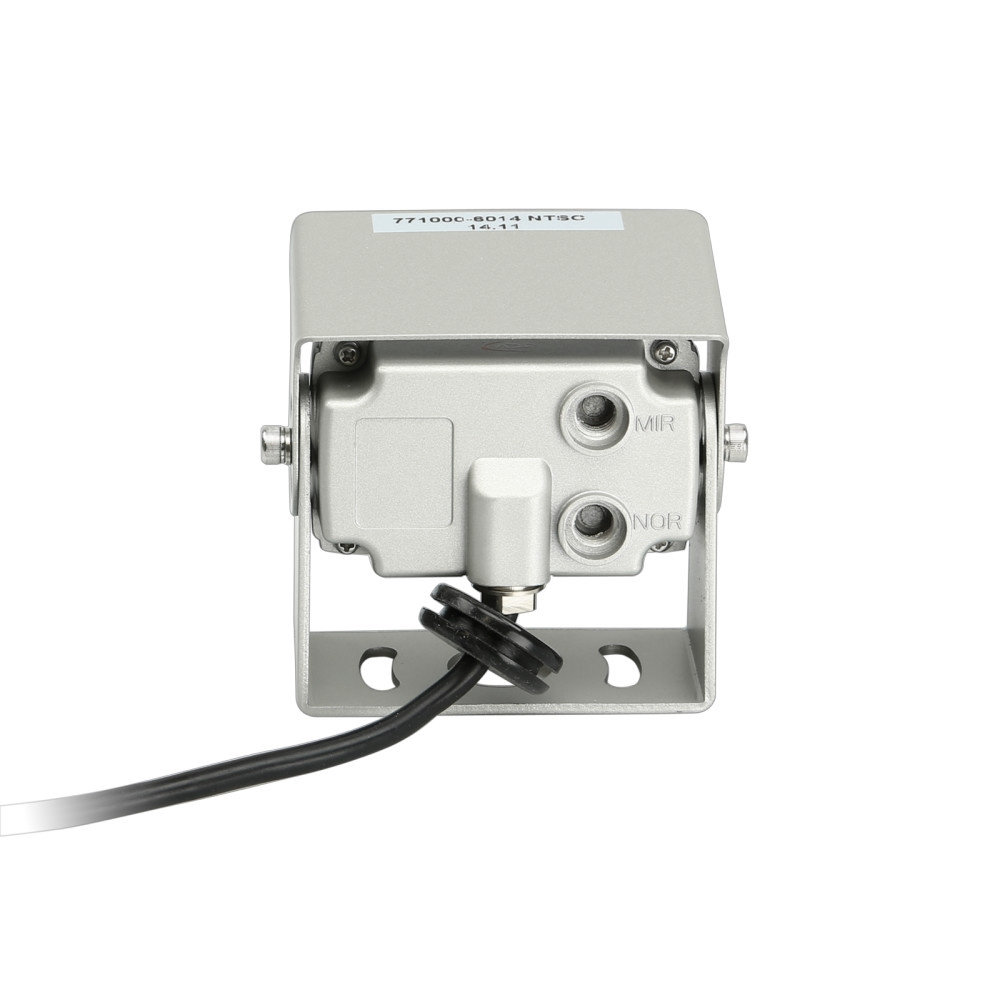

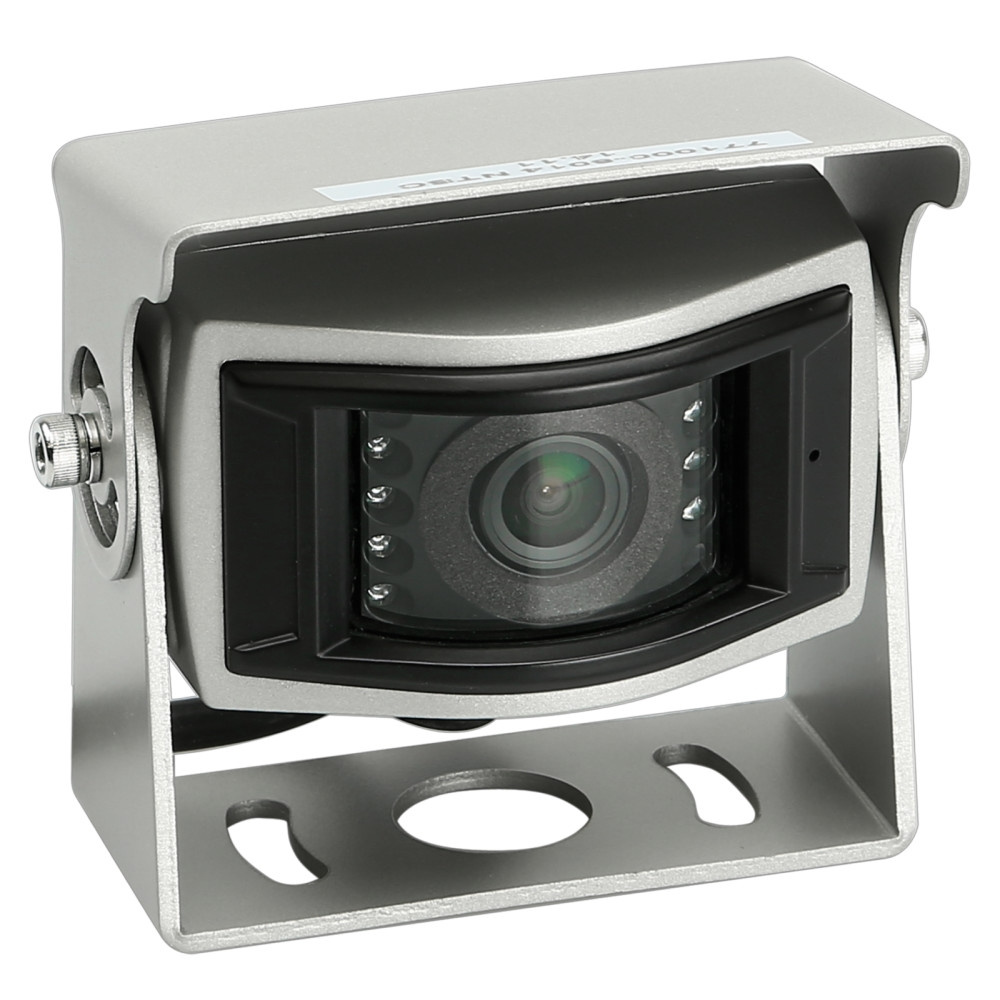

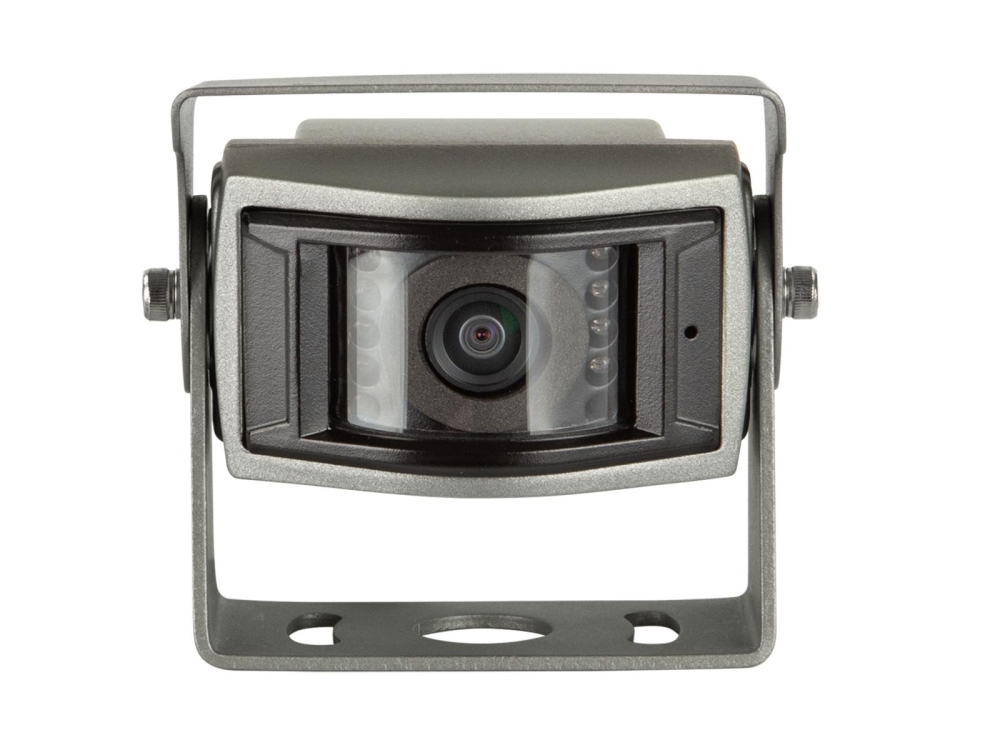

ACV 771000-6014 er et bakovervendt kamera designet for transportkjøretøy og bobiler med en vidvinkel på 170°. Kameraet er utstyrt med retningslinjer og en nattsyn-funksjon for å lette rygge- og parkering i svakt lys.
- Universell design for transportkjøretøy og bobiler
- Installasjonsmetode: takmontering
- Vidvinkel på 170° diagonalt for bred sikt
- Funksjoner inkluderer retningslinjer og nattsyn
- Robust metallkonstruksjon med høy IP-klassifisering for holdbarhet
Tekniske spesifikasjoner
ACV 771000-6014 er designet for kontinuerlig drift og bør installeres med nøye kontrollert vinkel og justering. Kameraet har en driftsspenning på +12V og kobles til med fargekodede kabler for enkel installasjon.
Strømforsyningen er stabilisert, og kameraet har et strømforbruk på 200mA ved aktiv nattsyn. Det fungerer ved temperaturer fra -30°C til 75°C og kan lagres ved temperaturer mellom -40°C og 85°C.
Det leveres med en 3 meters pigtail-kabel og en 20 cm adapterkabel for enkel tilkobling til bilens system.
Passer til
Universell installasjon for ulike transport- og bobilmodeller.
Spesifikasjoner
Bildebrikke: 1/4"" CCD
TV-system: NTSC
Effektive piksler: 728 x 512
Linseelement: 1,9mm / F 2.0
Lux: 0 Lux med aktiv nattsyn
Oppløsning: 600 TV-linjer
Betrachtningsvinkel: Diagonal 170°, Horisontal 113°, Vertikal 80° +5°
IP-klassifisering: IP68
Terminal: 8-pins systemkontakt (hann) Ø7mm
Strømforsyning: +12V DC
Strømforbruk: 200mA med aktiv nattsyn
Arbeidstemperatur: -30°C - 75°C
Lagringstemperatur: -40°C - 85°C
Mål med feste: L / B / H - 76 mm / 60,39 mm / 73,8 mm

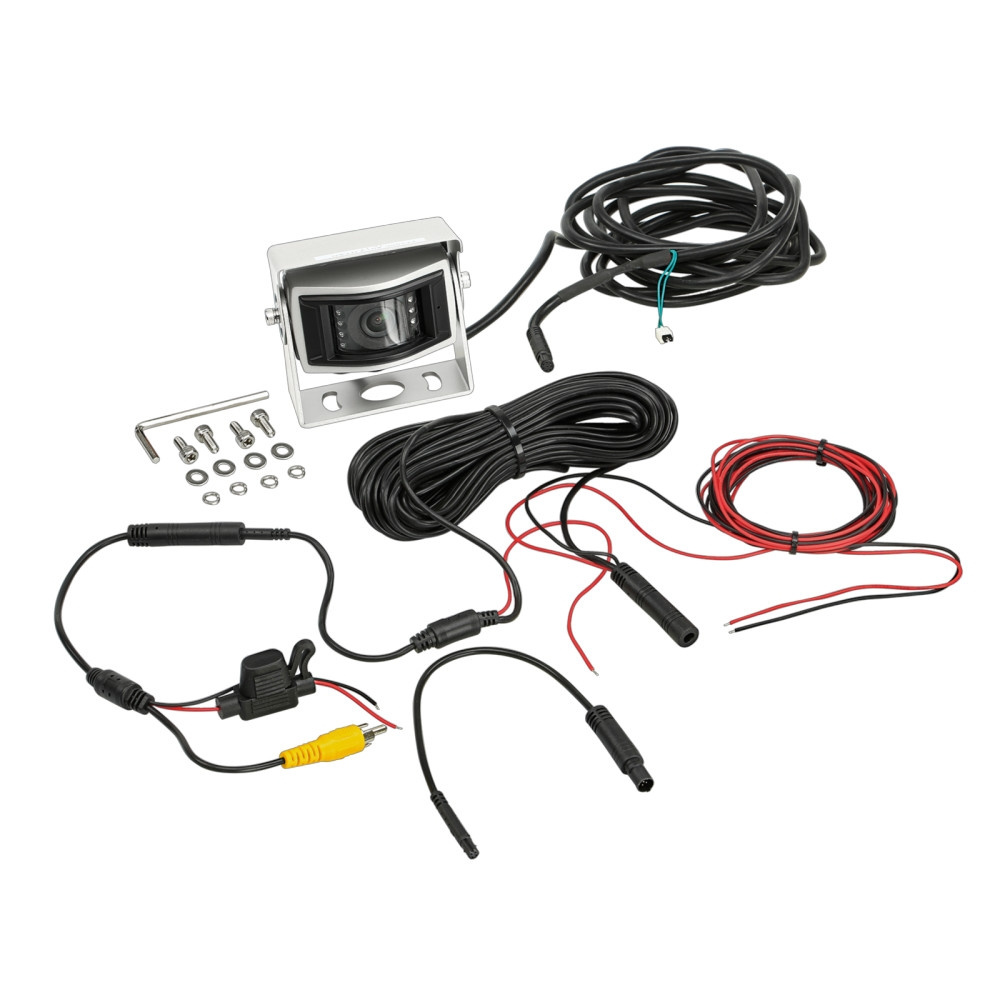

Pigtail ved kameraet 3m +/-: 8-pins systemkontakt (hann) Ø7mm
1 jumper
Adapterkabel 20cm +/-: 8-pins systemkontakt (hun) Ø10mm > 4-pins ACV-systemkontakt (hann)
Forlengelseskabel 15m +/-: 4-pins ACV-systemkontakt (hun) Ø10mm / 4-pins ACV-systemkontakt (hann) Ø5,2mm
Strømkabel rød 3m +/-: tilkobling til kamera / tilkobling baklys til monitor
Jord/GND-kabel svart 3m +/-: tilkobling bilkarosseri direkte/GND til kamera / bilkarosseri direkte/GND til monitor
Tilkoblingskabel 20cm +/-: 4-pins ACV-systemkontakt (hun) Ø10mm
Rød: strømforsyning
Svart: GND
RCA (hun) gul: video
