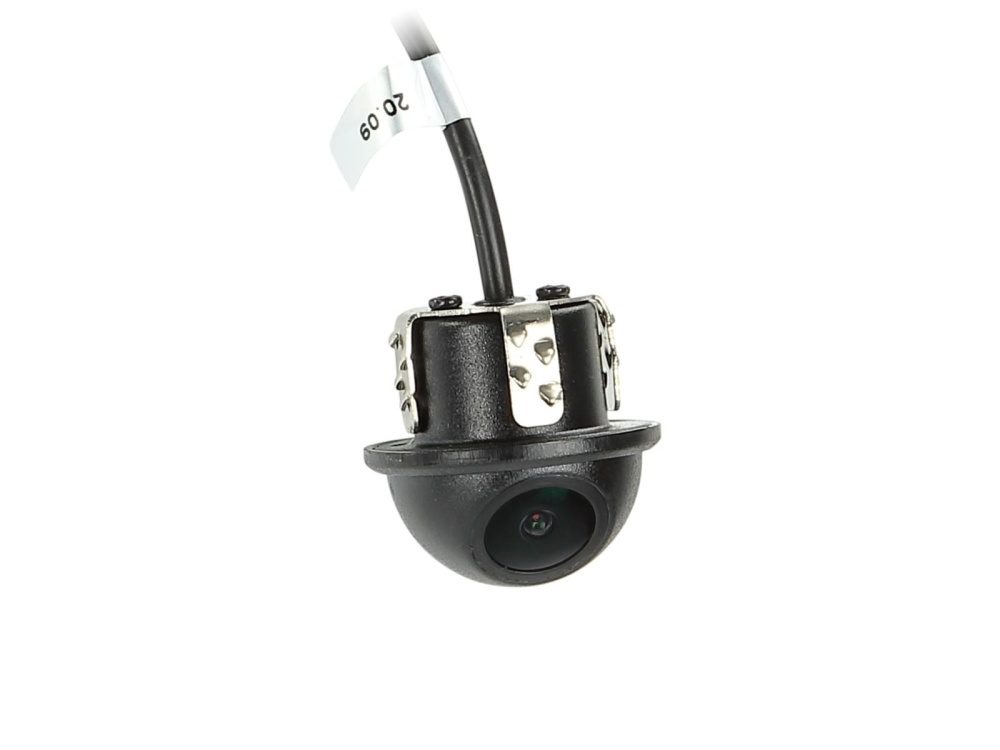

ACV 771000-6002 er et universelt ryggekamera med rund design, beregnet for underinstallasjon. Dette kameraet er utstyrt med veiledende linjer og en speilfunksjon for å lette parkering og manøvrering.
- Designet for kontinuerlig drift
- Veiledende linjer og speilfunksjon aktiveres via jumpere
- Høyoppløselig bildesensor med 728 x 488 effektive piksler
- Vidvinkelobjektiv med diagonalt synsfelt på 170°
- IP68 klassifisert for vanntetthet og støvbeskyttelse

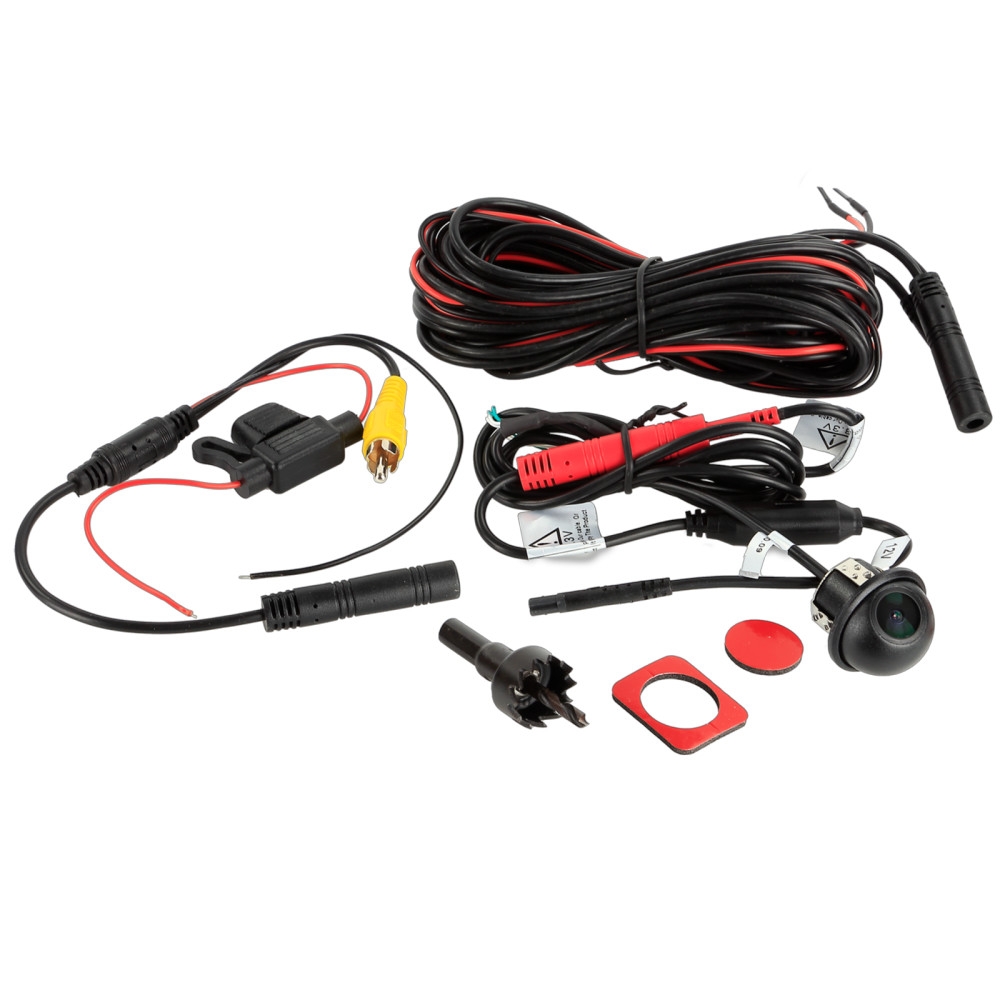

Denne ryggekameraet har en kameraspenning på +3V og strømforsyning på +12V / +24V. Det er viktig å kontrollere kameravinkelen og justeringen på installasjonsstedet med en testmonitor før installasjon. Kameraet kobles uten spenningsomformer, og en tilkobling med +3V kan skade kameraet. Tilkoblingene er som følger: rød kabel for +12V / +24V, svart kabel for direkte jording, gul RCA-kabel for video, grønn kabel for å aktivere/deaktivere veiledende linjer og hvit kabel for å aktivere/deaktivere speilfunksjonen. Kamerahuset er laget av plast med metallfester og har en svart farge. Det har en lysfølsomhet på 0,3 Lux og en oppløsning på 600 TV-linjer. Kameraet fungerer innen et temperaturområde fra -30°C til 75°C og kan lagres ved temperaturer mellom -40°C og 85°C. Målingene på kameraet er H 30mm og en diameter på 17mm til 30,5mm. Det leveres med en 1 meter lang pigtail med 4-pins ACV-systemkontakt. For tilkobling til kameraet og monitor finnes det også forlengelseskabler og installasjonsutstyr tilgjengelig.
Passer til
Universell bruk for ulike bilmodeller
Spesifikasjoner
Kameradesign: plast med metallfester
Farge: svart
Bildesensor: 1/3"" CMOS
TV-system: NTSC
Objektiv: 1,9mm / F 2.0
Oppløsning: 600 TV-linjer
Linsevinkel: diagonalt 170°
Synsvinkel: horisontalt 101°, vertikalt 77° +5°
IP-klassifisering: IP68
Terminal: 4-pins ACV-systemkontakt (m) Ø5,2 mm
Strømforsyning: +12V / +24V DC
Strømforbruk: 200mA
Målinger: H 30mm / 17mm - 30,5mm
