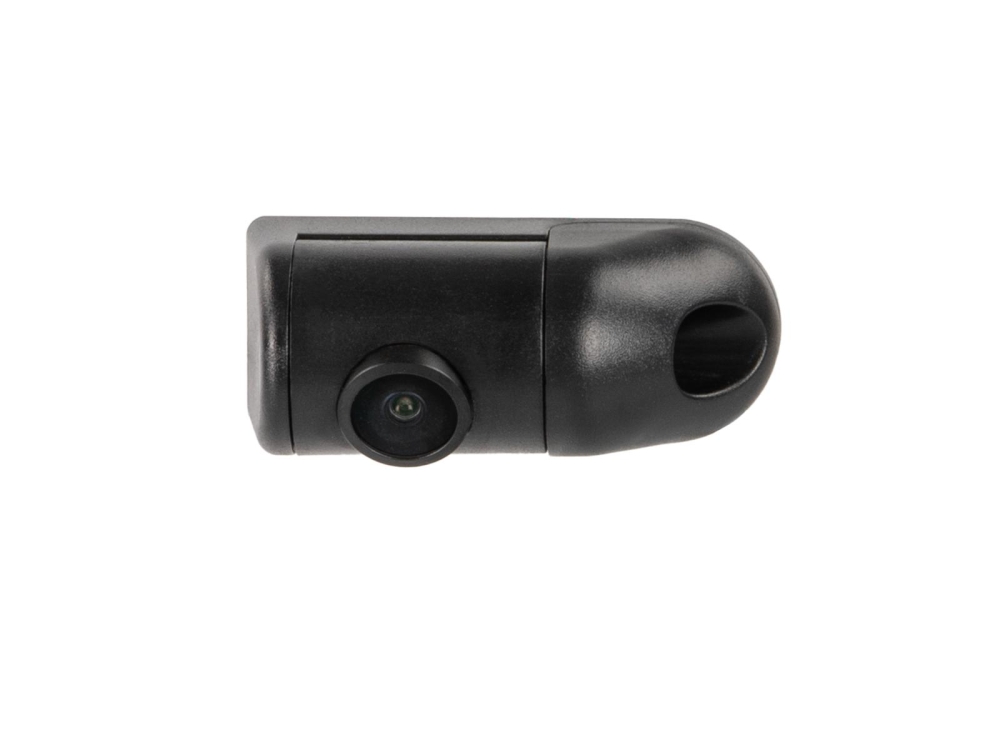

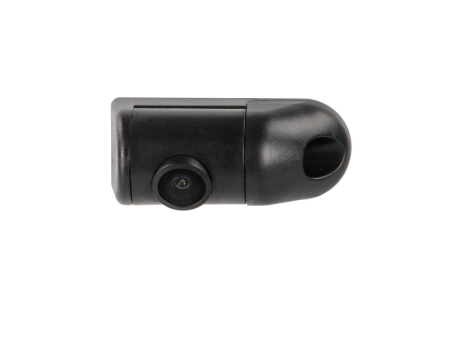

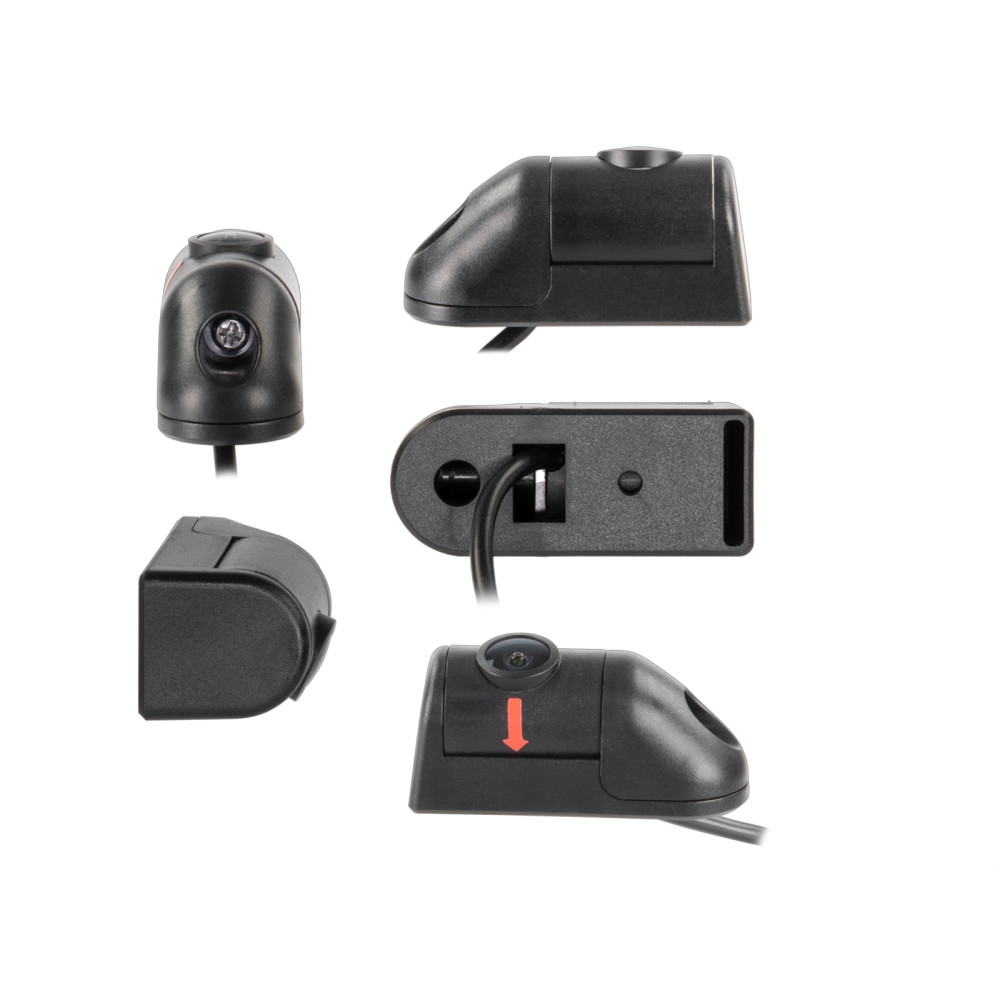

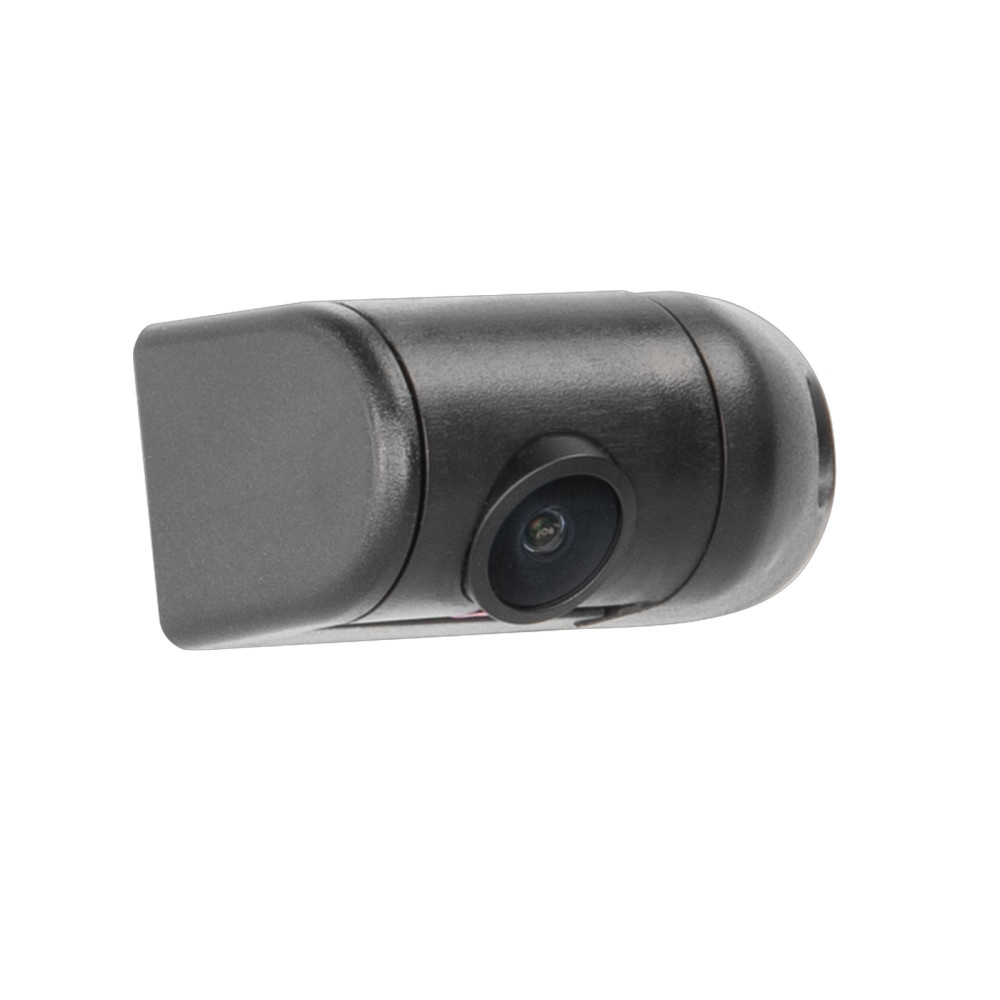

ACV 771000-6005 er et universelt ryggekamera med oval design, beregnet for montering i underkonstruksjon eller oppbygging. Kameraet har veiledende linjer og en speilfunksjon, samt en justerbar betraktningsvinkel.
- Designet for kontinuerlig drift og enkel installasjon.
- Utstyrt med veiledende linjer som kan aktiveres/deaktiveres via en jumper.
- Speilfunksjonen kan også aktiveres/deaktiveres med en jumper.
- Høy oppløsning med 720 x 576 effektive piksler og en linse vinkel på 180°.
- IP68-klassifisert, noe som betyr at den er vanntett og støvtett.

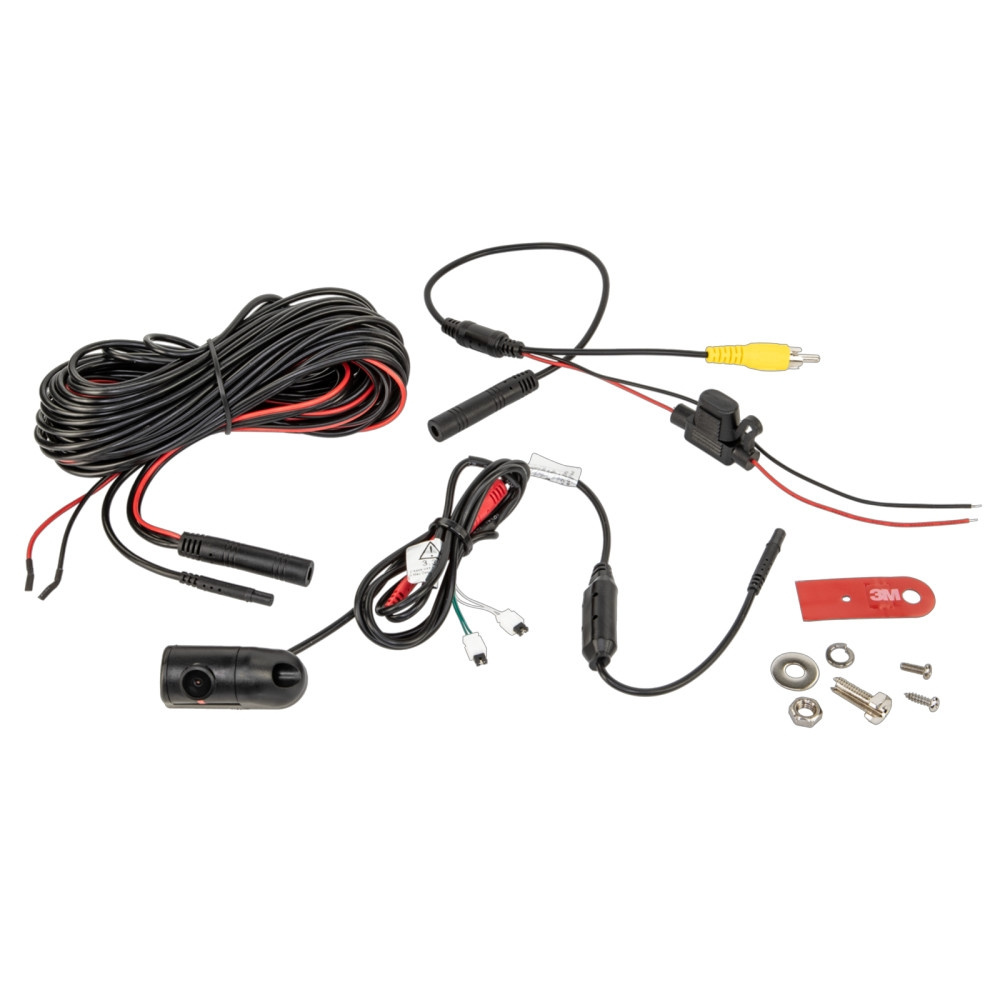

Kameraet har en driftsspenning på +3V og strømforsyning på +12V / +24V. Det er viktig å kontrollere betraktningsvinkelen og kamerajustering på installasjonsstedet med en testmonitor før installasjon. Tilkoblingen skjer uten spenningsomformer, og en +3V tilkobling som følger med leveransen kan skade kameraet. Tilkoblingene er som følger: rød: +12V / +24V, svart: bilens chassis direkte jord/GND, og RCA (m) gul: video. Jumperne brukes til å aktivere/deaktivere veiledende linjer og speilfunksjon.
Spesifikasjoner
Bildebrikke: 1/4"" CMOS
TV-system: NTSC
Linse: 1,9mm / F 2.0
Lux: 0,5
Oppløsning: 480 TV-linjer
Betraktningsvinkel: horisontal 155°, vertikal 95° +5°
Driftstemperatur: -30°C - 75°C
Lagringstemperatur: -40°C - 80°C
Mål: L / B / H - 48mm / 23mm / 25mm
Strømforbruk: 60mA
Terminal: 4 Pin ACV-systemkontakt (m) Ø5,2 mm
Passer til
Universell montering for ulike bilmodeller.
