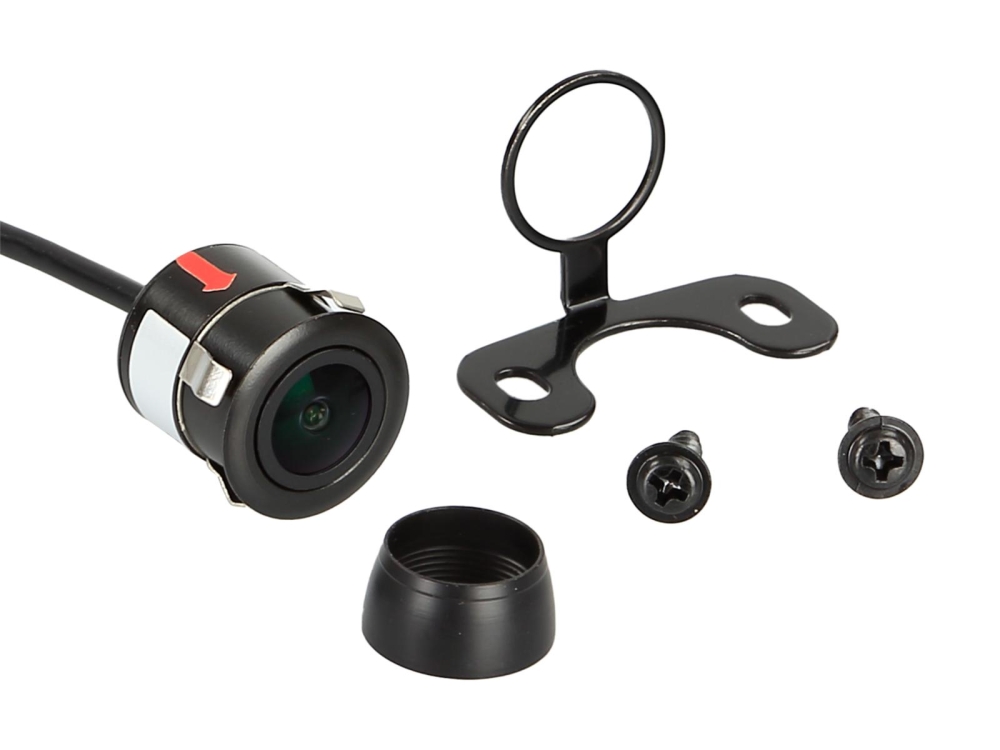

ACV 771000-6702 er et universelt ryggekamera med en rund design på 18,3 mm. Det er ment for installasjon i underkonstruksjoner, bygde konstruksjoner eller innebygde konstruksjoner og kommer med retningslinjer for økt sikkerhet ved rygging.

• Designet for kontinuerlig drift
• Justerbar synsvinkel og aktiverbare retningslinjer
• IP68-klassifisert for vannmotstand og holdbarhet
• Enkel installasjon med medfølgende kabling
• Høy oppløsning med 700 TV-linjer for klart bilde

Kameraet har en bildesensor av typen 1/3"" CMOS og bruker NTSC TV-system. Det har en oppløsning på 976 x 592 piksler og en linse med en brennvidde på 1,9 mm. Med et lysnivå på 0,3 Lux kan kameraet brukes selv i svakt lys. Synsvinkelen er diagonalt 170°, horisontalt 115° og vertikalt 80° + 5°.

For å sikre korrekt installasjon anbefales det å kontrollere kameraets synsvinkel og justering på installasjonsstedet med en testmonitor før installasjon. Kameraet kobles direkte til bilens elektriske system med en spenning på +12V eller +24V.

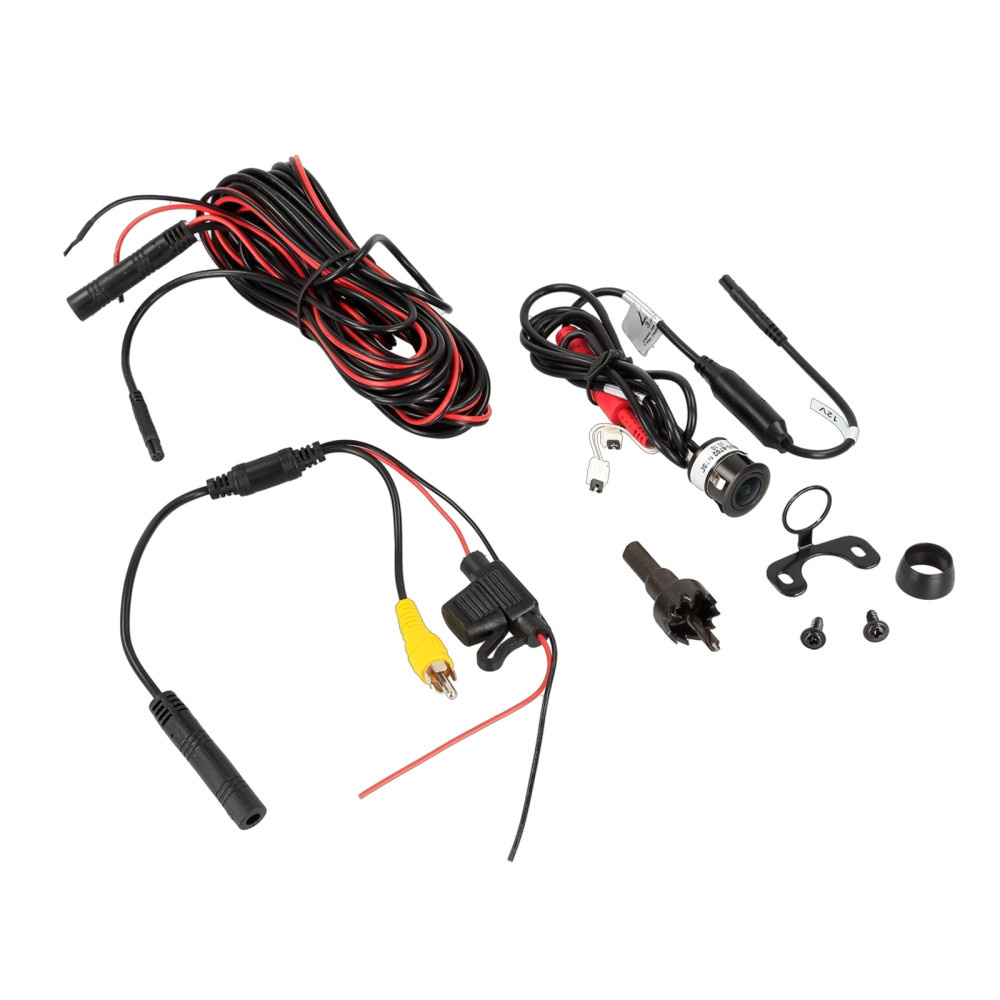

Den røde kabelen er for strømforsyning (+12V / +24V) og den svarte kabelen er jordkabel som kobles direkte til bilens karosseri. Den gule RCA-kabelen brukes for video utgang. En jumper brukes for å aktivere eller deaktivere retningslinjene.

Forlengelseskabler og andre tilbehør er tilgjengelige for å lette installasjonen og tilpasse kameraet etter spesifikke behov.

Spesifikasjoner
Kameradiameter: 16,5 - 18,3 mm avhengig av feste
Kamerakabel lengde: 1 m +/-
Strømforsyning: +12V / +24V DC
Strømforbruk: 200mA
Driftstemperatur: -30°C til 75°C
Lagringstemperatur: -40°C til 85°C
IP-klassifisering: IP 68
